混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。
一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。
1.基础施工图的识读步骤1)看图名、比例。
图名常用1—1断面、2—2断面……或用基础代号表示。
读图时先用基础详图的名字（1—1或2—2等）去对应基础平面的位置，了解这是哪一道基础上的断面；2)看基础断面图中轴线及其编号。
如果该基础断面适用于多道基础的断面，则轴线的圆圈内可不予编号；3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。
如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。
从基础底面标高可了解基础的埋置深度；4)看基础断面图中基础梁的高、宽或标高及配筋；5)看施工说明等。
了解对基础的施工要求。
2.柱平法施工图的识读步骤1)查看图名、比例；2)校核轴线编号及其间距尺寸，要求必须与建筑平面图、基础平面图保持一致；3)与建筑图配合，明确各柱的编号、数量及位置；4)阅读结构设计总说明或有关说明，明确柱的混凝土强度等级；5)根据各柱的编号，查阅图中截面标注或柱表，明确柱的标高、截面尺寸和配筋情况。
再根据抗震等级、设计要求和标准构造详图，确定纵向钢筋和箍筋的构造要求（如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围）。
3.剪力墙平法施工图的识读步骤1)查看图名、比例；2)首先校核轴线编号及其间距尺寸，要求必须与建筑图、基础平面图保持一致；3)与建筑图配合，明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸；4)阅读结构设计总说明或有关说明，明确剪力墙的混凝土强度等级；5)所有洞口的上方必须设置连梁，如剪力墙洞口编号，连梁的编号应与剪力墙洞口编号相对应。
钢筋识图要学习的资料钢筋识图要学习平法11G101-(1、2、3)及《混凝土结构设计规范》，你可从陈达飞编著的“平法识图与钢筋计算释疑解惑”这书开始学起。
【之后：结合结构（楼板、局部楼板标高）、梁配筋图（主梁、次梁配筋：底筋［书面：板底钢筋］、面筋［书面：板负筋］、附加钢筋［结合图纸标注］、分布筋[可能有局部分布筋要结合总说明去查看，若板筋只有底筋一层的，才有分布筋，是支撑板与板之间的附加钢筋]{分布筋：板与板之后，支撑附加钢筋且楼板钢筋只有一层的；楼梯：底筋和面筋的横向筋，字母F表格（备注：楼梯的底筋和面筋属于纵向筋，其纵向筋上或下的横向筋，即是分布筋，字母F表格）}））】钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
钢筋识图入门知识大全 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.N是受扭筋的意思，G是构造筋的意思！7没有标注N 的就是构造钢筋G,G是15D,N是LaE受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。
怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。
如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。
以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。
分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。
（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。
）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。
如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。
建筑工程钢筋识图基础知识概述钢筋识图是建筑工程中重要的技能之一，钢筋作为承载结构的重要部分，正确地识图和施工对于建筑的安全和稳定至关重要。
本文将介绍建筑工程中钢筋识图的基础知识和注意事项。
钢筋的标注钢筋按直径分为不同规格，并且每个规格都有固定的标注方法。
以下是常用的标注方法：•具体直径标注：直接写出钢筋的直径，例如“14”，“16”等。
•编号标注法：用设定好的规格编号来标注，例如“HRB400”，“HRB500”等。
•带符号标注法：将直径或规格编号和符号结合表示，例如“φ14”、“HRB400”等。
钢筋的单线图建筑工程图纸中的钢筋图是一种标注为单线图，即使用一条线来标示钢筋，而不是直接绘制钢筋的形状。
以下是单线图的基本结构：1.标高线：用于标出钢筋的高度。
一般在建筑结构的顶部标记“0”，向下标注其他标高。
2.钢筋中心线：是单线图的主要部分。
这条线表示钢筋的位置。
3.钢筋交点标记：常用圆形来标记钢筋的交点，便于在施工中识别和定位。
4.钢筋标注：在单线图上标注钢筋的直径、长度和数量等信息。
钢筋的尺寸和型号建筑结构中钢筋的尺寸和型号非常多，需要根据具体结构和强度要求选择。
以下是常见的钢筋尺寸和型号：1.直径：一般直径为6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、25mm等。
直径越大，承载能力越强。
2.型号：根据不同的标准和需求，有很多种不同的型号，例如国内常用的HRB335、HRB400、HRB500等。
需要根据结构的要求进行选择。
3.钢筋长度：标准长度为12米，也有6米和9米等不同长度。
一般根据实际需要进行切割和拼接。
钢筋的施工和验收注意事项1.保护好钢筋：在施工前，需要对钢筋进行防锈、防腐等处理，并且避免过度弯曲和扭曲。
在施工过程中，也需要避免钢筋被损坏和破坏。
2.合理定位：根据图纸上的钢筋图进行定位，保证每根钢筋的位置和长度都正确无误。
3.植筋固定：在将钢筋放入混凝土模板中之前，需要先将其固定在正确的位置。

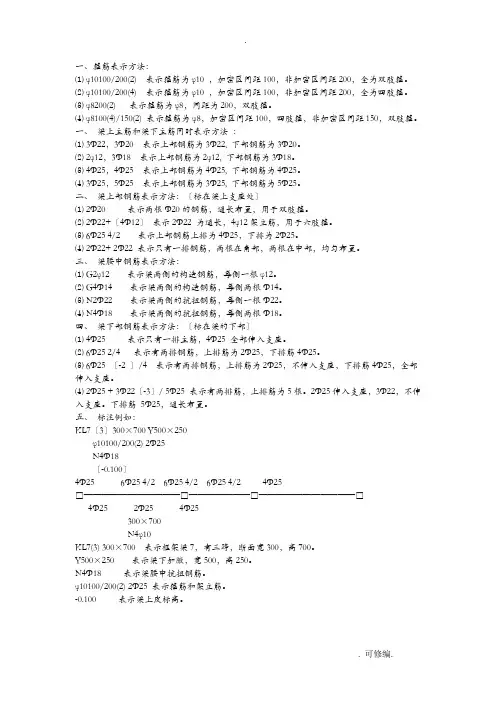

一、箍筋表示方法：⑴ φ10100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：〔标在梁上支座处〕⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+〔4Φ12〕表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：〔标在梁的下部〕⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座。
⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 〔-2 〕/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22〔-3〕/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
