钢筋混凝土构件详图

钢筋混凝土构件详图绘制说明4.4.7钢筋混凝土构件详图1现浇构件（现浇梁、板、柱及墙等详图）应绘出：1）纵剖面、长度、标高及钢筋，梁和板的支座（可利用标准图中的纵剖面图）：现浇预应力混凝土构件尚应绘出预应力筋定位图，并提出锚固及张拉要求；2）横剖面、定位尺寸、断面尺寸、配筋（可利用标准图中的横剖面图）；3）必要时绘制墙体立面图；4）若钢筋较复杂不易表示清楚时，易将钢筋分离绘出；5）对构件受力有影响的预留洞、预埋件，应注明其位置、尺寸、标高、洞边配筋及预埋件编号等；6）曲梁或平面折线梁易绘制放大平面图，必要时可绘展开详图；7）一般的现浇结构的梁、柱、墙可采用“平面整体表示法”绘制，标注文字较密时，纵、横向梁宜分两幅平面绘制；8）除总说明已叙述外需特别说明的附加内容，尤其是与所选用标准图不同的要求（如钢筋锚固要求、构造要求等）；9）对建筑非结构构件及建筑附属机电设备与结构主体的连接，应绘制连接或锚固详图；注：非结构构件自身的抗震设计，由相关专业人员分别负责进行。

【补充说明】一般现浇结构可采用国家标准图集03G101-1的方法绘制梁、柱、墙的配筋图，当采用平法不能清楚表达构件的配筋时应绘制详图。

复杂的构件宜将模板和配筋图分别绘制，简单的对称构架可一半绘制模板图，另一半绘制配筋图，并标准对称的符号。

特殊复杂的构件宜绘制纵横剖面详图。

1.纵剖面中标注支座与轴线定位尺寸、支座宽度、构件长度、纵筋形状和尺寸、箍筋加密范围、附加横向钢筋（附加箍筋和附加吊筋）、钢筋间距、钢筋编号、构件标高等。

预应力构件应绘制预应力钢筋的定位尺寸、锚固端的做法及施工要求等，配筋复杂的构件可将非预应力钢筋单独绘制。

2.横剖面标注断面尺寸、纵向钢筋的数量和规格、箍筋的形状和尺寸、纵向构造钢筋和拉筋的数量和规格、钢筋的编号。

3.剪力墙连梁、错洞墙等绘制立面图，纵向钢筋锚固长度、箍筋布置，连梁斜向交叉暗撑、交叉钢筋，洞口位置、尺寸、补强钢筋。

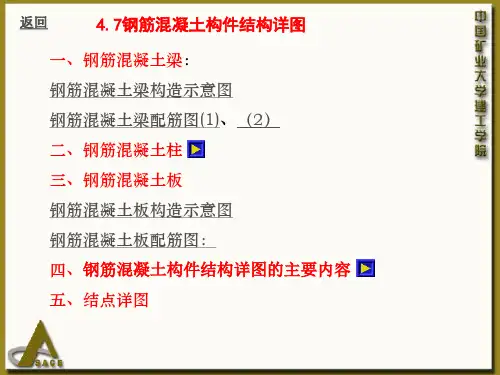

第五节钢筋混凝土构件详图一、钢筋混凝土构件详图的主要内容结构平面图只能表示建筑物各承重构件的平面布置，许多承重构件的形状、大小、材料、构造和连接情况并未清楚地表示出来，因此，需要单独画出各承重构件的结构详图。

钢筋混凝土构件有定型构件和非定型构件两种。

定型的预制或现浇构件可直接引用标准图或通用图，只要在图纸上写明选用构件所在标准图集或通用图集的名称、代号。

自行设计的非定型预制或现浇构件，则必须绘制构件详图。

钢筋混凝土构件详图是钢筋翻样、制作、绑扎、现场制模、设置预埋、浇捣混凝土的依据。

钢筋在混凝土构件中的作用除了增强受拉区的抗拉强度外，有时还起着其他作用。

所以，常把构件中不同位置的钢筋分为：1、受力筋这是构件中根据计算确定的主要钢筋，在受拉区的钢筋为受拉筋，在受压区的钢筋为受压筋。

2、箍筋在梁和柱中承受剪力或扭力作用的钢筋，并对纵向钢筋起定位的作用，使钢筋形成钢筋骨架。

3、构造筋包括架立筋、分布筋及由于构造需要的各种附加钢筋的总称。

其中，架立筋是在梁内与受力筋、箍筋构成骨架的钢筋；分布筋是在板内与受力筋组成骨架的钢筋。

构件中钢筋的名称如图10-7所示。

主要表示构件配筋情况的图样，称为配筋图。

为清楚地表示出钢筋的形状位置，假设混凝土材料是透明的。

配筋图中钢筋用粗实线表示，钢筋的截面画成黑圆点，构件的外形轮廓线用中实线或细实线绘制。

对于外形比较复杂或设有预埋件的构件，还要画出表示构件外形和预埋件位置的模板图。

钢筋混凝土构件详图的主要内容有：1、构件名称或代号、比例；2、构件定位轴线及其编号；3、构件的形状、尺寸和预埋件代号及布置（模板图），构件的配筋（配筋图）。

当构件外形简单、又无预埋件时，一般用配筋图来表示构件的形状和配筋；4、钢筋尺寸和构造尺寸，构件底面的结构标高；5、施工说明等。

二、钢筋混凝土柱图10-8是钢筋混凝土柱Z1的结构详图。

从图中可以看出，轴线0不在柱Z1的中心位置，该柱从±0.000起到标高14.680止，断面尺寸为350*350。

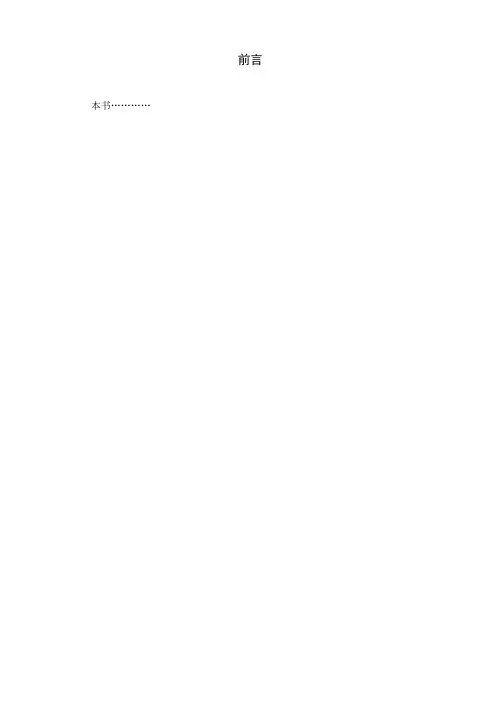

前言本书…………目录第十章结构施工图 (3)第10-1节概述 (3)一、结构施工图的用途和内涵 (3)二、钢筋混凝土结构的基本知识 (3)第10-2节基础施工图 (5)一、地基与基础 (5)二、基础平面图 (6)三、基础详图 (7)第10-3节楼层结构平面图 (9)第10-4节钢筋混凝土构件结构详图 (14)第10-5节楼梯结构图 (14)一、楼梯结构平面图 (15)二、楼梯结构剖面图 (16)三、楼梯楼梯构件详图 (17)第10-5节混凝土结构施工图平面整体表示方法 (18)一、柱平法施工图 (18)二、梁平法施工图 (18)第十章结构施工图第10-1节概述一、结构施工图的用途和内涵结构施工图：根据建筑、防震、排水等各方面的要求，进行结构选型和构件布置，再通过力学计算，确定建筑物各承重构件的形状、大小、材料及其相互关系，并将这些结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。

用途：主要用来做施工放线、挖基坑、做基础、支模板、绑扎钢筋、设置预埋件、预留孔洞、浇筑混凝土等构件，已经编制预算和进行施工组织设计。

结构施工图一般包括以下几部分内容：（1）结构设计说明。

（2）基础施工图。

（3）各层结构布置平面图。

（4）构件详图。

（5）楼梯结构详图。

（6）其他构造详图。

二、钢筋混凝土结构的基本知识1、混凝土、钢筋混凝土混凝土是由水泥、砂、石子和水按一定比例混合搅拌成胶状，再把它浇入定形模板或铺筑在固定的基面上，经过振捣密实和凝固养护后而形成坚硬如石的建筑材料。

其抗压强度较高，抗拉强度较低，易受拉、受弯而断裂。

钢筋混凝土是为了提高混凝土的抗拉、抗弯性能，在混凝土的受拉、受弯区域或有关部位内配置一定数量的钢筋，使两种材料粘接成一个整体，共同承受外力。

2、钢筋混凝土构件及预应力钢筋混凝土构件3、混凝土强度等级4、混凝土保护层为了保护钢筋（防锈、防火、防腐蚀）和确保钢筋和混凝土之间的粘结力，钢筋的外边缘至构件表面留有一定厚度的混凝土，叫做保护层。
