钢筋混凝土构件详图种类及表示方法

.1 构件详图的图示内容下图为钢筋混凝土构件详图，一般包括有模板图、配筋图、预埋件详图及钢筋表（或材料用量表）。

而配筋图又分为立面图、断面图和钢筋详图。

3.2 构件详图的图示内容一般情况主要绘制配筋图，对较复杂的构件才画出模板图和预埋件详图。

配筋图中的立面图，是假想构件为一透明体而3.3 构件详图的图示实例 1.钢筋混凝土梁结构详图。

读图时先看图名，再看立面图和断面图，后看钢筋详图和钢筋表。

从图名L202(150×300)得知它是二层第二号梁，断面尺寸是宽150mm ，高300mm 。

从立面图和断面图对照阅读，可知此梁为T 形断面的现浇梁，画出的一个纵向正投影图。

它主要表明钢筋的立面形状及其上下排列的情况，而构件的轮廓线梁两端支承在砖墙上。

梁长为3840mm，梁下方配置了三条受力筋，其中的②筋为弯起筋。

从它的标注ф14可知，它是一条直径为14mm的Ⅰ级钢筋。

①筋虽然与②筋直径、类别相同，但因形状不同，故编号从1—1断面知梁上方有两条架立筋③，直径是10mm的Ⅰ级钢筋。

同时，也可知箍筋从钢筋详图中可知每种钢筋的编号、根数、直径、各段设计长度和总尺寸（下料长度）以及弯起角度，以方便下料加工，规定梁高小于800mm时，弯起角度为5°, 大于800mm时用60°。

图中①号筋下面的数字3790，表示该钢筋从一端弯钩外沿到另一端弯钩外沿的设计长度，它等于钢筋的设计长度加上两端弯钩扳直后×6.25ф)减去其延伸率号(2×1.5ф)所得的数值。

此外，为了便于编造施工预算，统计用料，还要列出钢筋表，表内说明构件的名称、数量、钢筋规格、钢筋简图、直径、长度、数量、总数量、总长和重量等如下表所示。

2.预制钢筋混凝土柱结构详图。

预制钢筋混凝土柱结构详图的图示方法，基本上和梁的相同，但对于工业厂房的钢筋混凝上柱等复杂的构件，除画出其配筋图外还要画出其模板图和预埋件详图。

现以某地单层工业厂房单跨车间的B Z9-1预制钢筋混凝土边柱结构详图为例，说明其图示特点。

钢筋混凝土构件详图绘制说明4.4.7钢筋混凝土构件详图1现浇构件（现浇梁、板、柱及墙等详图）应绘出：1）纵剖面、长度、标高及钢筋，梁和板的支座（可利用标准图中的纵剖面图）：现浇预应力混凝土构件尚应绘出预应力筋定位图，并提出锚固及张拉要求；2）横剖面、定位尺寸、断面尺寸、配筋（可利用标准图中的横剖面图）；3）必要时绘制墙体立面图；4）若钢筋较复杂不易表示清楚时，易将钢筋分离绘出；5）对构件受力有影响的预留洞、预埋件，应注明其位置、尺寸、标高、洞边配筋及预埋件编号等；6）曲梁或平面折线梁易绘制放大平面图，必要时可绘展开详图；7）一般的现浇结构的梁、柱、墙可采用“平面整体表示法”绘制，标注文字较密时，纵、横向梁宜分两幅平面绘制；8）除总说明已叙述外需特别说明的附加内容，尤其是与所选用标准图不同的要求（如钢筋锚固要求、构造要求等）；9）对建筑非结构构件及建筑附属机电设备与结构主体的连接，应绘制连接或锚固详图；注：非结构构件自身的抗震设计，由相关专业人员分别负责进行。

【补充说明】一般现浇结构可采用国家标准图集03G101-1的方法绘制梁、柱、墙的配筋图，当采用平法不能清楚表达构件的配筋时应绘制详图。

复杂的构件宜将模板和配筋图分别绘制，简单的对称构架可一半绘制模板图，另一半绘制配筋图，并标准对称的符号。

特殊复杂的构件宜绘制纵横剖面详图。

1.纵剖面中标注支座与轴线定位尺寸、支座宽度、构件长度、纵筋形状和尺寸、箍筋加密范围、附加横向钢筋（附加箍筋和附加吊筋）、钢筋间距、钢筋编号、构件标高等。

预应力构件应绘制预应力钢筋的定位尺寸、锚固端的做法及施工要求等，配筋复杂的构件可将非预应力钢筋单独绘制。

2.横剖面标注断面尺寸、纵向钢筋的数量和规格、箍筋的形状和尺寸、纵向构造钢筋和拉筋的数量和规格、钢筋的编号。

3.剪力墙连梁、错洞墙等绘制立面图，纵向钢筋锚固长度、箍筋布置，连梁斜向交叉暗撑、交叉钢筋，洞口位置、尺寸、补强钢筋。

第五节钢筋混凝土构件详图一、钢筋混凝土构件详图的主要内容结构平面图只能表示建筑物各承重构件的平面布置，许多承重构件的形状、大小、材料、构造和连接情况并未清楚地表示出来，因此，需要单独画出各承重构件的结构详图。

钢筋混凝土构件有定型构件和非定型构件两种。

定型的预制或现浇构件可直接引用标准图或通用图，只要在图纸上写明选用构件所在标准图集或通用图集的名称、代号。

自行设计的非定型预制或现浇构件，则必须绘制构件详图。

钢筋混凝土构件详图是钢筋翻样、制作、绑扎、现场制模、设置预埋、浇捣混凝土的依据。

钢筋在混凝土构件中的作用除了增强受拉区的抗拉强度外，有时还起着其他作用。

所以，常把构件中不同位置的钢筋分为：1、受力筋这是构件中根据计算确定的主要钢筋，在受拉区的钢筋为受拉筋，在受压区的钢筋为受压筋。

2、箍筋在梁和柱中承受剪力或扭力作用的钢筋，并对纵向钢筋起定位的作用，使钢筋形成钢筋骨架。

3、构造筋包括架立筋、分布筋及由于构造需要的各种附加钢筋的总称。

其中，架立筋是在梁内与受力筋、箍筋构成骨架的钢筋；分布筋是在板内与受力筋组成骨架的钢筋。

构件中钢筋的名称如图10-7所示。

主要表示构件配筋情况的图样，称为配筋图。

为清楚地表示出钢筋的形状位置，假设混凝土材料是透明的。

配筋图中钢筋用粗实线表示，钢筋的截面画成黑圆点，构件的外形轮廓线用中实线或细实线绘制。

对于外形比较复杂或设有预埋件的构件，还要画出表示构件外形和预埋件位置的模板图。

钢筋混凝土构件详图的主要内容有：1、构件名称或代号、比例；2、构件定位轴线及其编号；3、构件的形状、尺寸和预埋件代号及布置（模板图），构件的配筋（配筋图）。

当构件外形简单、又无预埋件时，一般用配筋图来表示构件的形状和配筋；4、钢筋尺寸和构造尺寸，构件底面的结构标高；5、施工说明等。

二、钢筋混凝土柱图10-8是钢筋混凝土柱Z1的结构详图。

从图中可以看出，轴线0不在柱Z1的中心位置，该柱从±0.000起到标高14.680止，断面尺寸为350*350。

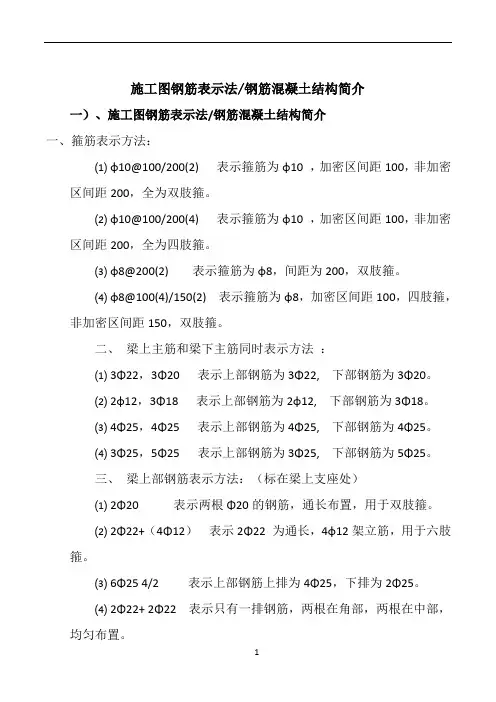

施工图钢筋表示法/钢筋混凝土结构简介一）、施工图钢筋表示法/钢筋混凝土结构简介一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

§4.2 钢筋混凝土构件基本知识和图示方法混凝土是由水泥、砂子、石子和水按一定的比例拌和而成，灌入定型模板，经过振捣密实和养护凝固后坚硬如石，这种材料受压性能好，但受拉能力差，约为抗压强度的1/9-1/20。

钢筋混凝土是在混凝土受拉区域或相应部位加入适量钢筋，钢筋不但具有良好的抗拉性能，同时其热膨胀系数与混凝土接近，将两种材料黏结成整体，共同承受外力，这种材料解决了混凝土材料抗拉能力差的弊端。

用钢筋混凝土制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。

图4-2为素混凝土与钢筋混凝土梁受力简图。

图4-2 素混凝土与钢筋混凝土梁受力比较一、混凝土的强度等级钢筋混凝土构件，有在工地现场浇制的，称为现浇钢筋混凝土构件。

也有在工厂或工地以外预先把构件制作好，然后运到工地安装的，称为预制钢筋混凝土构件。

此外还有的构件，制作时对混凝土预加一定的压力以提高构件的强度和抗裂性能，称为预应力钢筋混凝土构件。

混凝土的抗压强度，我国《规范》规定，用边长150mm标准立方体试块，在温度20°±3°C，相对湿度大于90%的环境中，养护28天后所测得的平均压力值为混凝土的抗压强度。

分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60，共12个等级，数字越大，表示混凝土抗压强度越高。

不同工程或用于不同部位的混凝土，对其强度标号的要求不一样。

一、结构说明1、结构形式（结构材料及类型；结构材料及规格、强度等级）；2、地基与基础（包括地基土的地耐力等）；3、施工技术要求及注意事项；4、选用的标准图集等。

二、结构布置平面图1、基础平面；2、楼层结构平面布置图；3、屋面结构平面布置图。

三、构件详图1、梁、板、柱、基础结构详图；2、楼梯结构详图；3、屋架（屋面）结构详图；4、其它详图，天沟、雨蓬、圈梁、过梁、门窗过梁、阳台、管道井、烟道井等。

特点：1、沿房屋防潮层的水平剖切表示基础平面图，沿每层楼板面水平剖切表示各层楼层结构平面图，沿屋面承重层的水平剖切表示屋面结构平面图。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：(标在梁的下部)⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 (-2 )/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

钢筋混凝土构件图示方法中钢筋的标注- 建筑技术钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线”/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用”＠”，而是用”－”。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线”/”将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
