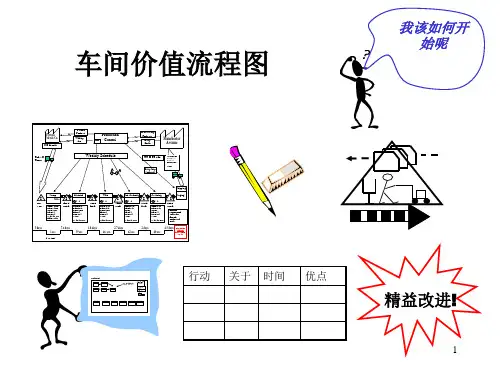

价值流程图解读
- 格式：ppt
- 大小：3.22 MB
- 文档页数：112
合集下载
《价值流程图》课件
价值流程图
目录
• 价值流程图简介 • 如何绘制价值流程图 • 价值流程图分析 • 价值流程图实施与监控 • 价值流程图案例分析
01
价值流程图简介
定义与概念
价值流程图是一种可视化工具，用于描述一个产品或服务的生产过程，以及各个步骤之间的逻辑关系 。
它通过图形化的方式展示从原材料的采购到最终产品的交付过程中，各个工序的顺序、时间、资源等信 息。
优化与完善
分析流程图
通过分析流程图，找出流程中的瓶颈、浪费和不合理 之处。
提出改进措施
根据分析结果，提出具体的改进措施，如优化流程、 提高自动化程度等。
完善流程图
根据改进措施，对流程图进行修改和完善，使其更加 符合实际操作和管理需求。
03
价值流程图分析
识别瓶颈与问题
瓶颈识别
通过价值流程图分析，识别出生 产或服务流程中的瓶颈环节，如 设备故障、物料短缺、人力不足 等。
以落地。
监控改进过程
03
在改进实施过程中，通过价值流程图对关键指标进行
实时监控，确保改进工作按照预期方向推进。
持续优化与改进
分析改进结果
对改进结果进行分析，评估各项措施 的实施效果，识别改进带来的收益。
总结经验教训
总结改进过程中的经验教训，为后续 的持续优化提供参考。
调整改进计划
根据分析结果和经验总结，对改进计 划进行调整，持续优化价值流程，提
的业务流程。
价值流程图的应用范围
制造业 价值流程图广泛应用于制造业的 生产过程中，帮助企业识别和优 化生产流程，提高生产效率和产 品质量。
业务流程改进 价值流程图可以用于分析各种业 务流程，帮助企业识别和改进低 效、浪费的环节，提高业务流程 的效率和效益。
目录
• 价值流程图简介 • 如何绘制价值流程图 • 价值流程图分析 • 价值流程图实施与监控 • 价值流程图案例分析
01
价值流程图简介
定义与概念
价值流程图是一种可视化工具，用于描述一个产品或服务的生产过程，以及各个步骤之间的逻辑关系 。
它通过图形化的方式展示从原材料的采购到最终产品的交付过程中，各个工序的顺序、时间、资源等信 息。
优化与完善
分析流程图
通过分析流程图，找出流程中的瓶颈、浪费和不合理 之处。
提出改进措施
根据分析结果，提出具体的改进措施，如优化流程、 提高自动化程度等。
完善流程图
根据改进措施，对流程图进行修改和完善，使其更加 符合实际操作和管理需求。
03
价值流程图分析
识别瓶颈与问题
瓶颈识别
通过价值流程图分析，识别出生 产或服务流程中的瓶颈环节，如 设备故障、物料短缺、人力不足 等。
以落地。
监控改进过程
03
在改进实施过程中，通过价值流程图对关键指标进行
实时监控，确保改进工作按照预期方向推进。
持续优化与改进
分析改进结果
对改进结果进行分析，评估各项措施 的实施效果，识别改进带来的收益。
总结经验教训
总结改进过程中的经验教训，为后续 的持续优化提供参考。
调整改进计划
根据分析结果和经验总结，对改进计 划进行调整，持续优化价值流程，提
的业务流程。
价值流程图的应用范围
制造业 价值流程图广泛应用于制造业的 生产过程中，帮助企业识别和优 化生产流程，提高生产效率和产 品质量。
业务流程改进 价值流程图可以用于分析各种业 务流程，帮助企业识别和改进低 效、浪费的环节，提高业务流程 的效率和效益。
VSM价值流程图(共75张PPT)
*不稳定的生产制程造成有效解决问题的困难
an unstable production process makes effective problem solving difficult, if not
impossible
*不稳定生产制程迫使危机管理取代了策略领导
an uncrisis management instead of strategic
5)How——简单说明价值流图析的应用方法。
价值流程图分析常见的七种工具
1.流程活动图（Process Activity Mapping）。 起源： 工业工程。 2.供应链反应矩阵（Supply Chain Response Matrix）。 起源： 时间加速与后勤学。 3.生产多样性漏斗（Production Variety Funnel）。 起源： 运营管理。 4.质量过滤图（Quality Filter Mapping）。 5.需求扩大图（Demand Amplification Mapping）。 起源： 系统动力学。 6.决策点分析（Decision Point Analysis）。 起源： 有效消费者反应/物流学。 7.物理结构图（Physical Structure Mapping）。
并有利于对生产流程进行指导，朝向理想化方向发展。
什么是价值流
所谓价值流，是当前产品通过其基本生产过程所要求的全部活动。这些活动包括 给产品增加价值
和不增加价值两部分，包括了从产品最基本的原材料阶段一直到产品 交付顾客的全部过程，如一辆汽车的制造， 包括了从顾客要求到概念设计、产品设计、 样车制造、试验、定型、投产到交付后的使用、信息反馈和回收过程，
➢ 顾客需求节拍应根据实际供货的历史加以修正。
➢ 顾客拉动和成品仓库发货拉动两种方式实际上都是由顾客需求拉动的，关键区别在 于是否
an unstable production process makes effective problem solving difficult, if not
impossible
*不稳定生产制程迫使危机管理取代了策略领导
an uncrisis management instead of strategic
5)How——简单说明价值流图析的应用方法。
价值流程图分析常见的七种工具
1.流程活动图（Process Activity Mapping）。 起源： 工业工程。 2.供应链反应矩阵（Supply Chain Response Matrix）。 起源： 时间加速与后勤学。 3.生产多样性漏斗（Production Variety Funnel）。 起源： 运营管理。 4.质量过滤图（Quality Filter Mapping）。 5.需求扩大图（Demand Amplification Mapping）。 起源： 系统动力学。 6.决策点分析（Decision Point Analysis）。 起源： 有效消费者反应/物流学。 7.物理结构图（Physical Structure Mapping）。
并有利于对生产流程进行指导，朝向理想化方向发展。
什么是价值流
所谓价值流，是当前产品通过其基本生产过程所要求的全部活动。这些活动包括 给产品增加价值
和不增加价值两部分，包括了从产品最基本的原材料阶段一直到产品 交付顾客的全部过程，如一辆汽车的制造， 包括了从顾客要求到概念设计、产品设计、 样车制造、试验、定型、投产到交付后的使用、信息反馈和回收过程，
➢ 顾客需求节拍应根据实际供货的历史加以修正。
➢ 顾客拉动和成品仓库发货拉动两种方式实际上都是由顾客需求拉动的，关键区别在 于是否
VSM价值流程图(详解)
持续改进
作为精益生产的核心工具之一 ，价值流程图有助于企业实现
持续改进和长期成功。
适用范围及场景
服务业
优化服务流程，提升客户体验 和服务质量。
新产品开发
在设计阶段引入价值流程图， 确保新产品的生产流程高效且 符合客户需求。
制造业
用于分析生产流程，减少浪费 ，提高生产效率。
供应链管理
改善供应链运作，降低库存和 运输成本。
信息流动
信息输入
识别流程中需要的信息输入，包括来自外部 的数据、指令等。
信息处理
描述各环节中信息的处理过程，如数据的收 集、整理、分析等。
信息输出
明确流程中产生的信息输出，如报告、决策 结果等。
信息反馈
建立信息反馈机制，将输出结果与预期目标 进行比较，及时调整流程。
物料流动
物料需求计划
根据生产需求制定物料需求计划，明确所需 物料的种类、数量和时间。
物流规划与改进
设施布局优化
价值流程图可以帮助企业合理规划物流设施布局，减少物 料搬运和运输成本。
01
运输路线优化
通过分析价值流程图中的物流路径，企 业可以优化运输路线，减少运输时间和 成本。
02
03
库存控制
价值流程图有助于企业实现库存控制 ，避免库存积压和浪费，降低库存成 本。
采购策略优化
供应商选择
质量管理与改进
识别质量问题
通过价值流程图分析，企业可以识别产品质 量问题的根源，从而有针对性地制定改进措 施。
提高产品质量
价值流程图有助于企业优化生产流程和质量控制体 系，提高产品质量和客户满意度。
实现持续改进
价值流程图的应用可以帮助企业建立持续改 进的文化和机制，不断追求更高的质量标准 和更低的成本。
作为精益生产的核心工具之一 ，价值流程图有助于企业实现
持续改进和长期成功。
适用范围及场景
服务业
优化服务流程，提升客户体验 和服务质量。
新产品开发
在设计阶段引入价值流程图， 确保新产品的生产流程高效且 符合客户需求。
制造业
用于分析生产流程，减少浪费 ，提高生产效率。
供应链管理
改善供应链运作，降低库存和 运输成本。
信息流动
信息输入
识别流程中需要的信息输入，包括来自外部 的数据、指令等。
信息处理
描述各环节中信息的处理过程，如数据的收 集、整理、分析等。
信息输出
明确流程中产生的信息输出，如报告、决策 结果等。
信息反馈
建立信息反馈机制，将输出结果与预期目标 进行比较，及时调整流程。
物料流动
物料需求计划
根据生产需求制定物料需求计划，明确所需 物料的种类、数量和时间。
物流规划与改进
设施布局优化
价值流程图可以帮助企业合理规划物流设施布局，减少物 料搬运和运输成本。
01
运输路线优化
通过分析价值流程图中的物流路径，企 业可以优化运输路线，减少运输时间和 成本。
02
03
库存控制
价值流程图有助于企业实现库存控制 ，避免库存积压和浪费，降低库存成 本。
采购策略优化
供应商选择
质量管理与改进
识别质量问题
通过价值流程图分析，企业可以识别产品质 量问题的根源，从而有针对性地制定改进措 施。
提高产品质量
价值流程图有助于企业优化生产流程和质量控制体 系，提高产品质量和客户满意度。
实现持续改进
价值流程图的应用可以帮助企业建立持续改 进的文化和机制，不断追求更高的质量标准 和更低的成本。
价值流程图-VSM
– Group similar products together.
PROCESSES
Products
Receiving Cutting Strip Soldering Crimp Insertion molding test inspect Pack
A
x
x
x
x
x
x
x
x
x
B
x
x
x
x
x
x
x
x
x
C
x
x
x
一次质量
2 x/ day
发运
I
500 pcs
Inventory Part A = 750 pcs Part B = 600 pcs Part C = 1650 pcs
# of shifts =
环节6：定义信息流
绘制从收到订单到下达生产订单（客户旳订单，生产订 单，采购订单）旳信息流。
统计生产订单及有关产品。 统计生产计划系统及随产品经过系统旳文件材料。 统计你怎样与供给商和客户沟通。 统计信息怎样整顿和发放，例如：电子方式，手工方式，
区别流动中旳推动和拉动。 包括产品接受和质量检验旳全部控制。
推动
流程生产不考虑下游（内部 ）客户流程旳实际需求，直 接推动未完毕产品经过流程 。生产根据既定计划。
VS
拉动
每个后续生产环节都是前一 流程环节旳客户。当需要时 （拉动）由客户要求数量， 而不是简朴旳根据前面生产 环节生产并直接送到客户处 （推动）。
怎样辨认流程中旳挥霍？
价值流图（VSM）
价值流图消除挥霍
价值流图旳目旳在揭发挥霍旳起源。
我们应着眼于回答下述问题： “我们怎样能够仅生产下个流程所需，并仅在该流程需要时生产旳方式
PROCESSES
Products
Receiving Cutting Strip Soldering Crimp Insertion molding test inspect Pack
A
x
x
x
x
x
x
x
x
x
B
x
x
x
x
x
x
x
x
x
C
x
x
x
一次质量
2 x/ day
发运
I
500 pcs
Inventory Part A = 750 pcs Part B = 600 pcs Part C = 1650 pcs
# of shifts =
环节6：定义信息流
绘制从收到订单到下达生产订单（客户旳订单，生产订 单，采购订单）旳信息流。
统计生产订单及有关产品。 统计生产计划系统及随产品经过系统旳文件材料。 统计你怎样与供给商和客户沟通。 统计信息怎样整顿和发放，例如：电子方式，手工方式，
区别流动中旳推动和拉动。 包括产品接受和质量检验旳全部控制。
推动
流程生产不考虑下游（内部 ）客户流程旳实际需求，直 接推动未完毕产品经过流程 。生产根据既定计划。
VS
拉动
每个后续生产环节都是前一 流程环节旳客户。当需要时 （拉动）由客户要求数量， 而不是简朴旳根据前面生产 环节生产并直接送到客户处 （推动）。
怎样辨认流程中旳挥霍？
价值流图（VSM）
价值流图消除挥霍
价值流图旳目旳在揭发挥霍旳起源。
我们应着眼于回答下述问题： “我们怎样能够仅生产下个流程所需，并仅在该流程需要时生产旳方式
