整流电路的分类及作用

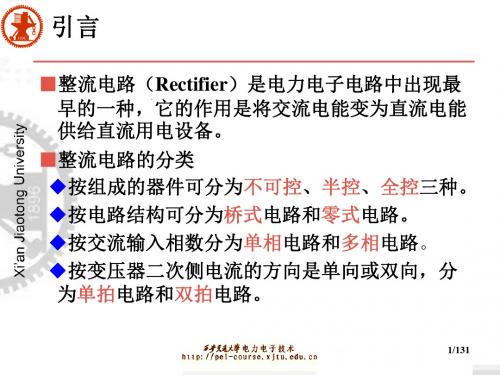

整流电路的分类1、按组成的器件可分为不可控电路、半控电路、全控电路三种1）不可控整流电路完全由不可控二极管组成，电路结构一定之后其直流整流电压和交流电源电压值的比是固定不变的。

2）半控整流电路由可控元件和二极管混合组成，在这种电路中，负载电源极性不能改变，但平均值可以调节。

3）在全控整流电路中，所有的整流元件都是可控的（SCR、GTR、GTO 等），其输出直流电压的平均值及极性可以通过控制元件的导通状况而得到调节，在这种电路中，功率既可以由电源向负载传送，也可以由负载反馈给电源，即所谓的有源逆变。

2、按电路结构可分为零式电路和桥式电路1）零式电路指带零点或中性点的电路﹐又称半波电路。

它的特点所有整流元件的阴极(或阳极)都接到一个公共接点﹐向直流負载供电﹐負载的另一根线接到交流电源的零点。

2）桥式电路实际上是由两个半波电路串联而成﹐故又称全波电路。

3、按电网交流输入相数分为单相电路、三相电路和多相电路1）对于小功率整流器常采用单相供电。

单相整流电路分为半波整流,全波整流,桥式整流及倍压整流电路等。

2）三相整流电路是交流测由三相电源供电，负载容量较大,或要求直流电压脉动较小,容易滤波。

三相可控整流电路有三相半波可控整流电路，三相半控桥式整流电路，三相全控桥式整流电路。

因为三相整流裝置三相是平衡的﹐输出的直流电压和电流脉动小﹐对电网影响小﹐且控制滞后時间短，采用三相全控桥式整流电路时﹐输出电压交变分量的最低频率是电网频率的6倍﹐交流分量与直流分量之比也较小﹐因此滤波器的电感量比同容量的单相或三相半波电路小得多。

另外﹐晶闸管的额定电压值也较低。

因此﹐这种电路适用于大功率变流装置。

3）多相整流电路随著整流电路的功率进一步增大(如轧钢电动机﹐功率达数兆瓦)﹐为了减轻对电网的干扰﹐特別是减轻整流电路高次谐波对电网的影响﹐可采用十二相﹑十八相﹑二十四相﹐乃至三十六相的多相整流电路。

采用多相整流电路能改善功率因数﹐提高脉动频率﹐使变压器初级电流的波形更接近正弦波﹐从而显著减少谐波的影响。

整流电路的原理整流电路是一种将交流电转换为直流电的电路。

在现代的电子设备中，由于需要使用直流电，因此整流电路的应用很广泛。

本文将介绍整流电路的原理。

一、整流电路基本构成整流电路通常由四个基本元件组成：变压器、二极管、滤波电容器和负载。

变压器是将交流电转换为所需电压的必要元件，它可以将高压低流量的交流电转换成低压大流量的交流电。

二极管是整流电路中最重要的元件，它可以使电流单向流动。

二极管只有在正向电压作用下才能导电，在反向电压作用下则会发生击穿而烧坏。

滤波电容器可以减小电压的波动，使输出电压更加稳定，并滤掉电路中的高频噪声。

负载是整流电路的最后一个元素，它能够消耗电路输出的电能。

二、整流电路工作原理整流电路的工作原理非常简单，它通过二极管只允许正半周电压通过的特性，将输入的交流电转换为单向的脉冲电压，然后再通过滤波电容器将电压波动降低，从而得到更加稳定的直流电。

如果将一个桥式整流电路连接到高压交流电源上，输入电压的正半周电流将通过一组二极管，而负半周电流则通过另一组二极管，最后输出的电压将近似于直流电压。

这种转换原始的交流电为直流电的过程称为整流。

三、整流电路的分类1. 单相半波整流电路单相半波整流电路如图1所示，它只有一个二极管，用于将交流电转换为单向的电流。

由于只有一半的电压被利用，因此它的效率较低。

图1 单相半波整流电路2. 单相全波整流电路单相全波整流电路如图2所示，它包括四个二极管，在每个半周期内都会采用负载电压输出。

这种电路比半波整流电路更加有效，因为负载电压的峰值会比半波整流电路的峰值高一倍。

图2 单相全波整流电路3. 三相桥式整流电路三相桥式整流电路如图3所示，它包括六个二极管，是一种经常用于高功率应用中的电路。

图3 三相桥式整流电路四、整流电路的应用整流电路广泛应用于电子设备中，例如手机充电器、数码相机、电动车充电器等。

在交流电网中，整流电路也被用于变压器、电机驱动器、大型电容器充电器以及其他类似的设备中。

单相半波整流电路分类及工作原理单相半波整流电路是一种用于将交流信号转换为直流信号的电路。

它广泛应用于电源和电子设备中，以提供稳定的直流电源。

让我们了解一下单相半波整流电路的分类。

根据电路中使用的元件类型，单相半波整流电路可以分为两种类型：电阻负载型和电感负载型。

1. 电阻负载型单相半波整流电路：电阻负载型单相半波整流电路是最基本的一种类型。

它通常由一个二极管、一个交流输入电压源和一个负载电阻组成。

当输入交流电压为正半周时，二极管导通，负载电阻得到电流供应。

而在负半周中，二极管将关闭，因此负载电阻上不会有电流。

2. 电感负载型单相半波整流电路：电感负载型单相半波整流电路在电阻负载型的基础上增加了一个电感元件。

这种电路可以减小负载电阻上的纹波，并提供更稳定的直流输出电压。

在正半周中，交流电压作用于电感上，导致电感储存电能。

而在负半周中，电感释放储存的电能供应给负载电阻。

这种方式使得直流输出电压更加稳定。

了解了单相半波整流电路的分类，现在让我们来了解一下它们的工作原理。

工作原理：在单相半波整流电路中，交流电压作用于二极管。

当二极管正向偏置时，二极管导通，负载电阻得到电流供应。

而当二极管反向偏置时，二极管截止，负载电阻上不会有电流。

在电阻负载型中，负载电阻仅在每个正半周中得到电流供应。

在电感负载型中，交流电压作用于电感元件。

电感储存了正半周中的电能，并在负半周中释放给负载电阻。

无论是电阻负载型还是电感负载型，单相半波整流电路的输出是直流电压。

然而，由于输入交流电压的特性，输出的直流电压会带有一定的纹波。

总结和回顾：单相半波整流电路是一种将交流信号转换为直流信号的电路，常用于电源和电子设备中。

它有两种主要的分类：电阻负载型和电感负载型。

在电阻负载型中，负载电阻仅在正半周中得到电流供应。

而在电感负载型中，电感储存了正半周中的电能，并在负半周中释放给负载电阻。

无论是哪种类型，单相半波整流电路的输出都是直流电压，但会带有一定的纹波。

整流电路的主要作用是将交流电（AC）转换为直流电（DC）。

它利用了二极管的单向导电性，通过对电流的筛选来实现整流效果。

整流电路可以分为不同类型，包括半波整流、全波整流、桥式整流和特殊设计的整流电路，如倍压整流电路。

这些电路的核心组件通常是二极管，但也可能包含其他电子元件，如电容器和变压器。

整流电路的基本原理是通过二极管对交流电进行单向导电性的控制，使得电流只能在一个方向流动，从而产生直流电。

在实际应用中，整流电路广泛应用于各种电子设备，如直流电动机、发电机、电解和电镀设备等，它们在这些领域发挥着重要作用。

整流电路通常由以下部分组成：
整流主电路：负责将交流电转换为直流电的过程。

滤波器：位于主电路与负载之间，用于滤除脉动直流电压中的交流成分。

变压器：根据是否需要，用于实现交流输入电压与直流输出电压间的匹配，并实现电隔离。

整流电路的选择和使用需要根据具体的应用场景和负载需求来决定，以确保电路的安全性和效率。
