电压与电阻中考题汇编

2023年九年级中考物理一轮系统复习：电压和电阻-答案一、选择题（本大题共10道小题）1. 【答案】B.2. 【答案】D3. 【答案】解:A、电流表并联到了电阻R2两端,R2被短路,此时电压表测量的是一段导线两端的电压,故A 错误;B、电流表并联到了电阻R2两端,电压表与电阻R2串联,电流表和电压表的接法错误,故B错误;C、电压表并联到了电阻R1两端,测量的是R1两端的电压,故C错误;D、该电路为串联电路,电压表并联到了电阻R2两端,测量的是R2两端的电压,电流表串联在电路中,故D正确。

故选:D。

4. 【答案】故选C。

5. 【答案】解:在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触E、F、G 接线柱,发现电压表示数前两次为零,第三次接近3V,且故障只有一个。

N接G时电压表有示数,即断路在电压表并联的两点之间;N接E、F时,电压表无示数,说明断路在电压表并联的F 点之外,所以可以判定断路在F点和G之间的电路上,则开关断路。

故选:B。

6. 【答案】解:AB、如图可知,在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,故有U＝U1＝U2,各支路电流I1＝,,因为电阻R1、R2未知,所以I1、I2的关系也不能确定,故AB错误;CD、因为在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,所以有U＝U1＝U2,故C正确,D错误。

故选:C。

7. 【答案】为检验“导体电阻跟导体长度有关”的猜想,需要控制材料和横截面积相同,改变长度,分析电阻阻值的变化,应选②③;为检验“导体电阻跟导体横截面积有关”的猜想,需要控制材料和长度相同,改变导体横截面积,分析电阻阻值的变化,应选①②;为检验“导体电阻跟导体材料有关”的猜想,需要控制长度和横截面积相同,改变导体材料,分析电阻阻值的变化,应选②④;所以A、B、C错误,D正确;故选:D。

8. 【答案】解:A、选用a和b进行实验,a和b长度相同,横截面积相同,而材料不同,所以可以探究导体电阻跟导体材料的关系,故A正确;B、选用c和d进行实验,c和d长度相同,材料相同,而横截面积不同,所以可以探究导体电阻跟导体横截面积的关系,故B错误;C、选用a和c进行实验,a和c材料相同,横截面积相同,而长度不同,所以可以探究导体电阻跟长度的关系,故C错误;D、选用b和d进行实验,b和d长度不同,横截面积不同,材料不同,有三个变量,所以不可以探究导体电阻跟导体材料的关系,故D错误。

专题12 电路电流电压电阻一、单选题1．如图所示金属球使小芳带电,则小芳（）A．得到电子Ｂ. 失去电子Ｃ. 得到原子核 D. 相互排斥的头发带上同种电荷2．图是常用的5号电池的示意图，其型号的另一种表示方法为“1450０”，前两位数是直径,后三位数是高度。

这型号电池高度为（ )A. 14mmB. 145mmC. 500mｍD. 50.0mm3.家庭常用的电吹风既能吹冷风又能吹热风。

下列电路中最符合电吹风工作要求的是( ）A. Ｂ．C. D.4．如图所示的电路中,小灯泡L1、L2规格相同，闭合开关S后，发现Ｌ1不亮，L2发光。

此电路的故障可能是( )A. 灯Ｌ１短路B. 灯 L２短路C. 灯L1断路D. 开关Ｓ接触不良５.小明家所在的小区安装了自动售水机。

售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水,也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合,接通灯泡提供照明。

以下简化电路符合要求的是（）A. B.Ｃ. Ｄ.6．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.３Ａ,电阻R2的阻值为1０Ω.下列说法正确的是( )Ａ. 通过电阻Ｒ1的电流为０.5AＢ. 电源电压为5ＶC．电阻R1的阻值为１5ΩＤ．若断开开关S2，电流表A1示数变大７．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示）,发现验电器的两个金属箔片张开。

以下说法正确的是（）A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C．验电器的金属箔片张开是因为带了异种电荷D．橡胶棒接触验电器的金属球时，电子向橡胶棒转移８．下列说法中，正确的是A．摩擦起电就是创造了电荷 B. 正电荷定向移动的方向被规定为电流的方向C. 人体、大地、塑料都是导体Ｄ. 导体的电阻跟它两端的电压成正比9.．分析如图所示实验现象得出的结论中,合理的是A. 甲：烧杯内壁有水珠生成,说明甲烷中含有碳元素和氢元素B. 乙:摩擦后的塑料梳子能吸引碎纸屑，说明纸屑与梳子带同种电荷C. 丙：试管中无明显现象，说明CO２与NaOＨ溶液没有发生化学反应D. 丁:弹簧测力计读数相同，说明使用定滑轮不省力但可以改变力的方向1０．下列实物连接与电路图相符合的是(水果电池的铜片为正极、锌片为负极)（ )A. B. C.Ｄ.11．如图是常用的带有多插孔的插排。

电压电阻【【2022年】】一、单选题1．（2022·四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．油位越高，流过R的电流越大B．R、R0在电路中是并联的C．油位越高，R两端的电压越大D．油量表是由电流表改装而成的2．（2022·四川内江）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（）A．B．C．D．3．（2022·湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。

下列说法正确的是（）A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④4．（2022·天津）小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。

其中符合实际且记录正确的是（）A．①②B．①④C．③④D．②③5．（2022·湖南怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．1L短路B．1L断路C．2L短路D．2L断路6．（2022·四川自贡）如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（）A．电流表A的示数一定等于A1的示数B．电流表A的示数一定等于A1示数的2倍C．电压表V的示数一定小于V1的示数D．电压表V的示数一定等于V1的示数7．（2022·浙江台州）某次实验时，电表的接线和指针的位置如图所示，其示数为（）A．2.50伏B．12.5伏C．2.50安D．12.5安8．（2022·浙江绍兴）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。

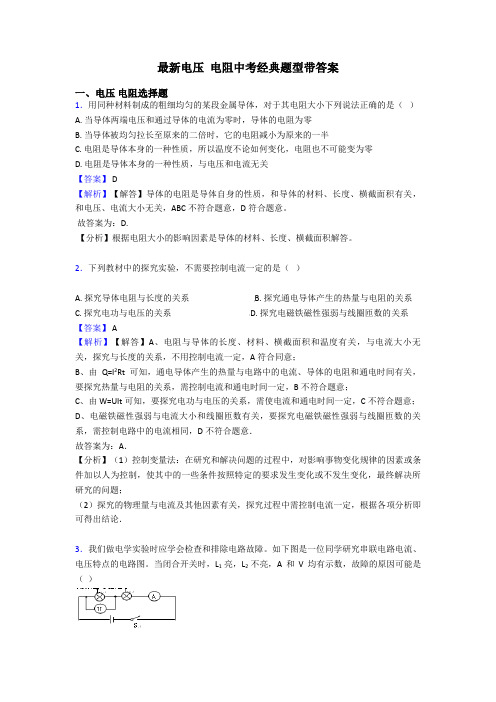

最新电压电阻中考经典题型带答案一、电压电阻选择题1．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C. 电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零D. 电阻是导体本身的一种性质，与电压和电流无关【答案】 D【解析】【解答】导体的电阻是导体自身的性质，和导体的材料、长度、横截面积有关，和电压、电流大小无关，ABC不符合题意，D符合题意。

故答案为：D.【分析】根据电阻大小的影响因素是导体的材料、长度、横截面积解答。

2．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．3．我们做电学实验时应学会检查和排除电路故障。

如下图是一位同学研究串联电路电流、电压特点的电路图。

电压电阻（易错真题汇编）一、选择题1．（2021•成都中考）普通笔记本电脑的电池电压最接近（）A．220V B．110V C．20V D．380V解：普通笔记本电脑的电池电压电池的电压一般是14.4V或10.8V，20V比较接近笔记本电脑的电池电压，故ABD错误，C正确。

答案：C。

2．（2021•湖州中考）2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。

超导材料可以应用在（）A．电热毯B．电动汽车动力系统C．电热水壶D．充电暖手宝解：ACD、超导体电阻为零欧姆，电流流过超导体时，不会发热，ACD都是利用的电流的热效应工作的，故ACD错误；B、超导体在通电过程中，电能没有损失，因此可以用超导体制作汽车动力系统的线圈，故B正确。

答案：B。

3．（2021•湖州中考）如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。

则（）A．菠萝是绝缘体B．电压表能提供电压C．水果电池的电压为0.5V D．铜片是水果电池的正极解：A、菠萝相当于是电源，内部有电流通过，是导体，故A错误；B、电压表可以测量电压的大小，电源提供电压，故B错误；C、由图知电压表的量程为0﹣3V，分度值为0.1V，水果电池的电压为0.1V，故C错误；D、电压表指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，由图知铜片与电压表的正接线柱连接，因此铜电极为正极，故D正确。

答案：D。

4．（2021•黑龙江中考）下列电路中电压表测量R2两端电压，且电路连接正确的是（）A．B．C．D．解：A、电流表并联到了电阻R2两端，R2被短路，此时电压表测量的是一段导线两端的电压，故A错误；B、电流表并联到了电阻R2两端，电压表与电阻R2串联，电流表和电压表的接法错误，故B错误；C、电压表并联到了电阻R1两端，测量的是R1两端的电压，故C错误；D、该电路为串联电路，电压表并联到了电阻R2两端，测量的是R2两端的电压，电流表串联在电路中，故D正确。

（物理）中考物理电压电阻真题汇编(含答案)含解析一、电压电阻选择题1．在图所示的电路中，电源电压保持不变。

闭合电键S，灯L正常发光，过了一段时间，观察到两电表指针向相反方向偏转。

若电路中只有一处故障，且只发生在电阻R或L上，则下列判断正确的是（）A. 灯L一定断路B. 灯L一定短路C. 灯L一定不亮D. 电阻R可能断路【答案】C【解析】【解答】两电表指针向相反方向偏转，说明一个增大，一个减小；若灯L断路，则电压表示数变大，电流表示数减小；若灯L短路，则电压表示数为0，电流表示数变大；若电阻R断路，则电流表和电压表示数都变为0；综上所述，故障是灯L断路或短路，不管灯L断路或短路，灯都不会发光，C符合题意，ABD不符合题意.故答案为：C.【分析】根据电表的变化情况，可能断或断路，但灯泡都不亮.2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。

A不符合题意。

B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。

B不符合题意。

C. R0和R在电路中是串联的。

C不符合题意。

D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。

所以电路中的电流越小，油量表指示油面的高度值越大。

D符合题意。

故答案为：D.【分析】根据油面的升降分析滑动变阻器电阻的变化，从而推出电表的变化.3．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．4．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

初三物理中考复习电流电压电阻计算题训练含答案1.在电路中，当开关S闭合时，灯L1和L2两端的电压分别为8V-3.8V=4.2V和3.8V。

2.在电路中，根据欧姆定律，R1支路的电流为0.6A，R2支路的电流为0.3A，因此总电流为0.9A。

根据基尔霍夫定律，电源电压为U=I(R1+R2)=0.9A×(5Ω+10Ω)=13.5V。

R1支路的电流为0.6A。

3.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。

根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.2A，因此通过L1的电流为0.5A-0.2A=0.3A。

4.在电路中，根据基尔霍夫定律，总电流等于I1+I2.因此I1=1.2A-0.9A=0.3A，I2=0.9A。

5.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。

根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.3A，因此通过L1的电流为0.5A-0.3A=0.2A，通过L2的电流为0.3A。

6.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/2.5V=2.4Ω。

根据电路中的并联电路原理，小灯泡L2两端的电压等于电源电压，即6V。

7.在电路中，根据电阻定律，小灯泡的电阻为R=U/I=6V/6W=1Ω。

当电流表的示数为0.7A时，小灯泡的电功率为P=UI=0.7A×6V=4.2W。

8.在电路中，根据基尔霍夫定律，电源两端的电压为U=I1R1+I2R2=0.6A×10Ω+0.9A×(10Ω+R2)，R2=5Ω。

电源两端的电压为U=9V。

9.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/0.2A=30Ω。

根据电路中的并联电路原理，电压表的阻值为R=U/I=6V/0.5A=12Ω。

10.在电路中，根据欧姆定律，R1和R2并联的总电阻为R=R1R2/(R1+R2)=3Ω。

根据基尔霍夫定律，电源电压为U=IR=0.2A×3Ω=0.6V，通过R1的电流为I=U/R1=0.6V/10Ω=0.06A。

中考物理《电阻和电压》专项练习题(附答案) 一、单选题1．关于欧姆定律公式I=UR及其变形式的理解，下列说法正确的是（）A．导体两端的电压为零时，导体的电阻也为零B．导体的电阻与两端电压成正比，与通过的电流成反比C．导体的电阻一定时，导体两端的电压与通过导体的电流成正比D．导体两端的电压一定时，通过导体的电流与导体的电阻成反比2．一只20Ω的定值电阻与一个最大阻值为60Ω的滑动变阻器并联，当滑动变阻器的滑片在两端之间滑动时，总电阻的变化范围是（）A．20Ω与60Ω之间B．0Ω与15Ω之间C．15Ω与20Ω之间D．0Ω与20Ω之间3．关于半导体，以下说法错误的是（）A．计算机的集成电路是用半导体材料做成的。

B．楼道自动开关中的光敏电阻可能是半导体制成的。

C．半导体的导电性能受温度、光照等外界因素影响很大。

D．盐水的浓度对导电性能有很大的影响，降低盐水的浓度就可以使盐水成为半导体。

4．关于公式R=UI，下列说法中正确的是()A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压为零时，导体的电阻也一定为零5．如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，关于两个电表的示数变化，下列判断中正确的是（）A．如果是灯断路，则电压表示数变大B．如果是灯短路，则电流表示数变大C．如果是电阻断路，则电压表示数为零D．可能是电阻R断路，则电流表示数变大6．一段导线的电阻是4Ω，将它对折后接入电路中，则对折后的电阻()A．大于4ΩB．小于ΩC．等于4ΩD．无法判断7．如图所示的电路，元件均完好无损，但开关S1、S2同时闭合时，灯L2亮L1不亮，由此可知电路故障的原因可能是（）A．导线的绝缘层夹到S1的接线柱内，S1接触不良B．导线的绝缘层夹到S2的绝缘柱内，S2接触不良C．电源的两极跟导线接触不良D．灯L2的灯座两接线柱被短路8．如图甲电路，电源电压保持不变。

最新电压电阻中考经典题型带答案一、电压电阻选择题1．在如图所示的电路连接中，下列说法正确的是（）A. 灯泡L1和L2并联，电流表测的是L1支路的电流B. 灯泡L1和L2并联，电压表测量的是电源电压C. 灯泡L1和L2串联，电压表测的是L2的电压D. 灯泡L1和L2串联，电压表测的是L1的电压【答案】D【解析】【解答】解：电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯光L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故ABC错误，D正确．故选D．【分析】串联电路电流只有一条路径，各处电路相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等．电流表与被测电路串联，电压表与被测电路并联．由此分析判断．2．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．3．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．4．如图所示是伏安法测定小灯泡电阻、功率的实验电路图。
