整流电路完整讲解

8种类型精密全波整流电路及详细分析精密全波整流电路是将交流信号转换为直流信号的一种电路。

下面将介绍8种常见的精密全波整流电路及其详细分析：1.整流电阻式整流电路：这种电路通过一个电阻来限制电流，将输入信号的负半周去掉，输出为纯正半周波信号。

该电路简单且成本较低，但效果不稳定，受负载变化的影响较大。

2.桥式全波整流电路：桥式整流电路是将四个二极管按桥形连接，可以实现将输入信号的负半周反向成正半周输出。

该电路具有高效率、稳定性好且抗干扰能力强的优点，被广泛应用。

3.中点整流电路：中点整流电路是将输入信号通过一个变压器分成两路，然后进行整流，再通过滤波电容和稳压电路来获得稳定的直流输出。

该电路具有较好的稳定性和输出质量，但成本较高。

4.高压全波整流电路：高压全波整流电路是在桥式整流电路的基础上加入一个电压倍压电路，用于输出高压直流。

该电路被广泛应用于高压直流电源。

5.隔离型全波整流电路：隔离型全波整流电路是通过一个变压器将输入的交流信号与输出的直流信号进行电气隔离，以提高安全性和抗干扰能力。

6.双绕组全波整流电路：双绕组全波整流电路是通过两个平衡绕组来实现整流，可以提高转换效率和输出质量，适用于高精度和高要求的应用场景。

7.调谐式全波整流电路：调谐式全波整流电路通过一个调谐电路来实现对输入信号波波数的调谐，并通过滤波电路和稳压电路获得稳定的直流输出。

该电路适用于需要对输入信号进行调谐的场景。

8.双向全波整流电路：双向全波整流电路是将输入信号进行整流后得到一个正半周波信号，然后通过一个功率倍增电路产生一个负半周波信号，最后将两者相加得到完整的全波信号，可以提高输出质量和效率。

总之，不同的精密全波整流电路适用于不同的场景，根据具体要求选择合适的电路可以提高输出质量和效率，满足各种应用需求。

1.第一种得模拟电子书上(第三版442页)介绍得经典电路。

A1用得就是半波整流并且放大两倍,A2用得就是求与电路,达到精密整流得目得。

(R1=R3=R4=R5=2R2)2.第二种方法瞧起来比较简单A1就是半波整流电路,就是负半轴有输出,A2得电压跟随器得变形,正半轴有输出,这样分别对正负半轴得交流电进行整流！(R1=R2)3.第三种电路仿真效果如下:这个电路真就是她妈得坑爹,经过我半天得分析才发现就是这样得结论:Uo=-|Ui|,整出来得电路全就是负得,真想不通为什么作者放到这里,算了先把分析整理一下:当Ui>0得时候电路等效就是这样得放大器A就是同相比例电路,Uo1=(1+R2/R1)Ui=2Ui放大器B就是加减运算电路,Uo2=(1+R2/R1)Ui-(R4/R3)Uo1=-Ui当Ui<0得时候电路图等效如下:放大器A就是电压跟随器,放大器B就是加减运算电路式子整理:Uo2=(1+R4/(R2+R3))Ui- R4/(R2+R3)Ui=Ui以上就是这个电路得全部分析,但就是想达到正向整流得效果就应该把二极管全部反向过来电路与仿真效果如下图所示4.第四种电路就是要求所有电阻全部相等。

这个仿真相对简单。

电路与仿真效果如下计算方法如下:当Ui>0时,D1导通,D2截止(如果真就是不清楚为什么就是这样分析,可以参照模拟电子技术书上对于第一种电路得分析),这就是电路图等效如下(R6就是为了测试信号源用得跟这个电路没有直接得关系,不知道为什么不加这个电阻就仿真不了)放大器A构成反向比例电路,uo1=-ui,这时在放大器B得部分构成加减运算电路,uo2=-uo1=-(-ui)注意:这里放大器B得正相输入端就是相当于接地得,我刚开始一直没有想通,后来明白了,这一条线路上就是根本就没有电流得,根本就没有办法列出方程来。

(不知道这么想就是不就是正确得)当Ui<0得时候,D1截止,D2导通,电路图等效如下:这时就需要列方程了Ui<0时Ui/R1=-(U2/R5+U2/(R2+R3))计算得到U2=-2/3 Ui再根据U2/(R2+R3)=(U0-U2)/R4 得到U0=3/2 U2带入得到U0=-Ui这个电路在网上找到得,加在这里主要就就是感觉与上一个电路有点像,但就是现在分析了一下,这个就是最经典得电路变形,好处还不清楚。

整流电路公式范文整流电路是一种将交流电转换为直流电的电路，在电力供应、通信以及电子设备中广泛应用。

整流电路的基本工作原理是使用二极管将交流信号转换为单向的直流信号。

下面我们将详细介绍整流电路的公式及其工作原理。

1.单相半波整流电路公式：单相半波整流电路由一个二极管和一个负载电阻组成，其工作原理如下：当输入信号为正弦波时，二极管导通时，输出电压等于输入电压；当输入信号为负弦波时，二极管不导通，输出电压等于零。

因此，输出电压的波形为半波整流。

单相半波整流电路的输出电压计算公式为：Vout = Vpk * (1 - exp(-t/(R * C)))其中Vout为输出电压峰值；Vpk为输入电压峰值；t为时间；R为负载电阻；C为滤波电容。

2.单相全波整流电路公式：单相全波整流电路由两个二极管和一个负载电阻组成，其工作原理如下：当输入信号为正弦波时，D1导通，负载电阻处于正向偏置状态，输出电压等于输入电压；当输入信号为负弦波时，D2导通，负载电阻处于反向偏置状态，输出电压等于输入电压的相反数。

因此，输出电压的波形为全波整流。

单相全波整流电路的输出电压计算公式为：Vout = Vpk * (1 - exp(-t/(2 * R * C)))其中Vout为输出电压峰值；Vpk为输入电压峰值；t为时间；R为负载电阻；C为滤波电容。

3.三相桥式整流电路公式：三相桥式整流电路由四个二极管和一个负载电阻组成，其工作原理如下：当输入信号为正弦波时，二极管D1和D3导通，负载电阻处于正向偏置状态，输出电压等于输入电压；当输入信号为负弦波时，二极管D2和D4导通，负载电阻处于反向偏置状态，输出电压等于输入电压的相反数。

因此，输出电压的波形为全波整流。

三相桥式整流电路的输出电压计算公式为：Vout = √3 * Vpk * (1 - exp(-t/(2 * R * C)))其中Vout为输出电压峰值；Vpk为输入电压峰值；t为时间；R为负载电阻；C为滤波电容。

详细介绍二极管各整流电路的工作原理（二极管）因为其独特的单向导电性，因而被设计成了各种整流电路，用来将我们常用的市电，也就是交流电转换成单向的直流电。

在我们常用的整流电路中有三种最为常见，分别为：桥式整流电路，全波整流电路和半波整流电路。

下面一一详细介绍各整流电路的（工作原理）；1.半波整流电路如上图所示为一个半波整流电路，正是因为二极管的单向导电性，因此，当流入的交流处于正半周期时，也就是图中红色箭头流向，二极管导通。

当流入交流电处于负半周时，也就是图中绿色箭头流向，由于二极管反向截止，因此不导通。

进而流入的交流电经过图中二极管D1整流以后，由以前正弦波形变成了缺少负半周期的波形，因此称为半波整流电路。

它的优点就是成本低，缺点很明显就是浪费了整整一半的电。

2.全波整流电路如上图所示为一个全波整流电路，下面具体分析它的工作原理：它主要是以变压器的次级绕组中间的抽头作为基准电而设计成的全波整流电路，首先当流入的交流处于正半周期时，走向如图中的红色走向，电由二级管D4经负载流回到变压器中间抽头，形成正半周期时的回路。

当流入交流电处于负半周期时，（电流）走向如图中的绿色走向，电由二极管D5经负载流回到变压器中间抽头，形成负半周期时的回路。

因为交流电的正半周期和负半周期都被二极管整流利用，因此该电路叫做全波整流电路，二极管发挥了非常大的作用。

3.桥式整流电路其实我们做（产品）的时候，会对产品的体积有好大的限制，因此设计的产品要越小越好，并且还要避免在制造生产时，变压器中间抽头带来的麻烦，因此又设计出了更加方便好用，体积小的桥式整流电路。

如上图所示为一个桥式整流电路，下面具体介绍它的工作原理：当流入的交流电处于正半周期时，走向如图中的红色走向，经过负载R2形成回路。

当流入的交流电处于负半周期时，走向如图中的绿色走向，经过负载R2形成回路。

这样就非常巧妙即实现了全波整流又实现了体积小的要求。

流入的是交流电而流出的是全波整流后的直流电。

各类整流电路图及工作原理整流电路是指将交流电转换成直流电的电路。

整流电路主要有单相半波整流电路、单相全波整流电路、三相半波整流电路和三相全波整流电路四种类型。

1.单相半波整流电路：单相半波整流电路由一个二极管、一个负载电阻和一个输入电源组成。

工作原理如下：当输入电源为正半周期时，二极管导通，电流通过负载电阻。

当输入电源为负半周期时，二极管截止，电流不通过负载电阻。

因此，输出电压为输入电压的正半周期。

2.单相全波整流电路：单相全波整流电路由两个二极管、一个中心引线和一个负载电阻组成。

工作原理如下：当输入电源的正半周期时，D1导通，电流通过D1和负载电阻。

当输入电源的负半周期时，D2导通，电流通过D2和负载电阻。

因此，输出电压为输入电压的绝对值。

3.三相半波整流电路：三相半波整流电路由三个二极管、三个负载电阻和一个输入电源组成。

工作原理如下：当输入电源的A相为正半周期时，D1导通，电流通过D1和负载电阻。

当输入电源的B相为正半周期时，D2导通，电流通过D2和负载电阻。

当输入电源的C相为正半周期时，D3导通，电流通过D3和负载电阻。

因此，输出电压为输入电压的正半周期。

4.三相全波整流电路：三相全波整流电路由三个二极管、三个负载电阻和一个输入电源组成。

工作原理如下：当输入电源的A相为正半周期时，D1和D4导通，电流通过D1、D4和负载电阻。

当输入电源的B相为正半周期时，D2和D5导通，电流通过D2、D5和负载电阻。

当输入电源的C相为正半周期时，D3和D6导通，电流通过D3、D6和负载电阻。

因此，输出电压为输入电压的绝对值。

以上是四种常见的整流电路的电路图和工作原理。

整流电路在电力系统、电子设备等领域中广泛应用，能够将交流电转换成直流电，为后续电路的正常工作提供了基础。

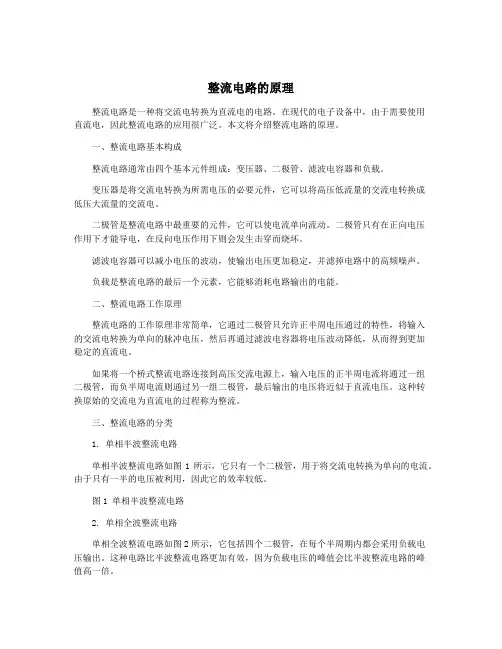

整流电路的原理整流电路是一种将交流电转换为直流电的电路。

在现代的电子设备中，由于需要使用直流电，因此整流电路的应用很广泛。

本文将介绍整流电路的原理。

一、整流电路基本构成整流电路通常由四个基本元件组成：变压器、二极管、滤波电容器和负载。

变压器是将交流电转换为所需电压的必要元件，它可以将高压低流量的交流电转换成低压大流量的交流电。

二极管是整流电路中最重要的元件，它可以使电流单向流动。

二极管只有在正向电压作用下才能导电，在反向电压作用下则会发生击穿而烧坏。

滤波电容器可以减小电压的波动，使输出电压更加稳定，并滤掉电路中的高频噪声。

负载是整流电路的最后一个元素，它能够消耗电路输出的电能。

二、整流电路工作原理整流电路的工作原理非常简单，它通过二极管只允许正半周电压通过的特性，将输入的交流电转换为单向的脉冲电压，然后再通过滤波电容器将电压波动降低，从而得到更加稳定的直流电。

如果将一个桥式整流电路连接到高压交流电源上，输入电压的正半周电流将通过一组二极管，而负半周电流则通过另一组二极管，最后输出的电压将近似于直流电压。

这种转换原始的交流电为直流电的过程称为整流。

三、整流电路的分类1. 单相半波整流电路单相半波整流电路如图1所示，它只有一个二极管，用于将交流电转换为单向的电流。

由于只有一半的电压被利用，因此它的效率较低。

图1 单相半波整流电路2. 单相全波整流电路单相全波整流电路如图2所示，它包括四个二极管，在每个半周期内都会采用负载电压输出。

这种电路比半波整流电路更加有效，因为负载电压的峰值会比半波整流电路的峰值高一倍。

图2 单相全波整流电路3. 三相桥式整流电路三相桥式整流电路如图3所示，它包括六个二极管，是一种经常用于高功率应用中的电路。

图3 三相桥式整流电路四、整流电路的应用整流电路广泛应用于电子设备中，例如手机充电器、数码相机、电动车充电器等。

在交流电网中，整流电路也被用于变压器、电机驱动器、大型电容器充电器以及其他类似的设备中。

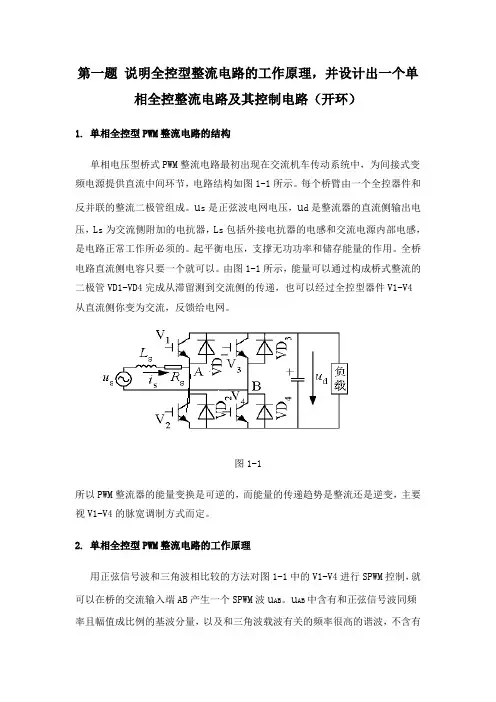

第一题说明全控型整流电路的工作原理，并设计出一个单相全控整流电路及其控制电路（开环）1.单相全控型PWM整流电路的结构单相电压型桥式PWM整流电路最初出现在交流机车传动系统中，为间接式变频电源提供直流中间环节，电路结构如图1-1所示。

每个桥臂由一个全控器件和反并联的整流二极管组成。

u s是正弦波电网电压，u d是整流器的直流侧输出电压，Ls为交流侧附加的电抗器，Ls包括外接电抗器的电感和交流电源内部电感，是电路正常工作所必须的。

起平衡电压，支撑无功功率和储存能量的作用。

全桥电路直流侧电容只要一个就可以。

由图1-1所示，能量可以通过构成桥式整流的二极管VD1-VD4完成从滞留测到交流侧的传递，也可以经过全控型器件V1-V4从直流侧你变为交流，反馈给电网。

图1-1所以PWM整流器的能量变换是可逆的，而能量的传递趋势是整流还是逆变，主要视V1-V4的脉宽调制方式而定。

2.单相全控型PWM整流电路的工作原理用正弦信号波和三角波相比较的方法对图1-1中的V1-V4进行SPWM控制，就可以在桥的交流输入端AB产生一个SPWM波u AB。

u AB中含有和正弦信号波同频率且幅值成比例的基波分量，以及和三角波载波有关的频率很高的谐波，不含有低次谐波。

当正弦信号波频率和电源频率相同时，i s也为与电源频率相同的正弦波。

由于Ls的滤波作用，谐波电压只使i s产生很小的脉动。

u s一定时，i s 幅值和相位仅由u AB中基波u ABf的幅值及其与u s的相位差决定。

改变u ABf的幅值和相位，可使i s和u s同相或反相，i s比u s超前90°，或使i s与u s相位差为所需角度。

u s> 0时，（V2、VD4、VD1、Ls）和（V3、VD1、VD4、Ls）分别组成两个升压斩波电路，以（V2、VD4、VD1、Ls）为例。

V2通时，u s通过V2、VD4向Ls储能。

V2关断时，Ls中的储能通过VD1、VD4向C充电。

整流电路原理在电路中，整流电路是一种用于将交流电转换为直流电的电路。

它通过使用二极管等器件，将负半周的电流方向翻转，从而使整个电流变为单一方向流动的直流电流。

整流电路的关键部分是一个或多个二极管。

当交流电源接通时，二极管只允许电流在一定的方向上通过。

当电流方向与二极管的正向导通方向一致时，也就是在正半周，电流可以顺利通过二极管。

然而，当电流方向与二极管的正向导通方向相反时，在负半周，二极管会进入正向截止状态，即不允许电流通过。

通过使用多个二极管或其他器件，可以形成不同类型的整流电路。

最简单的整流电路是半波整流电路，它只有一个二极管。

在半波整流电路中，只有一半的交流电源周期被有效地转换为直流电，另一半被截断。

为了更高效地转换交流电为直流电，全波整流电路使用两个二极管。

它们在输入交流电源的两个半周上都起作用，使得整个周期内的电流方向均为单一方向。

全波整流电路通常通过一个变压器、整流二极管以及滤波电容构成。

为了减小输出的脉动电压，滤波电容器被添加到整流电路中。

它存储电流，并在负半周时释放电能，以平滑输出电压。

通过调整电容的数值，可以使输出的直流电压脉动最小化。

整流电路广泛应用于各种电子设备中，例如电源适配器、无线通信设备、电视机和计算机。

它们为这些设备提供所需的稳定直流电源，确保设备正常运行。

总结来说，整流电路是一种将交流电转换为直流电的电路。

通过使用二极管等器件，它使电流方向单一并去除了交流电的负半周。

不同类型的整流电路可以根据需求选择，以满足不同设备的电源需求。

滤波电容的加入可以减小输出电压的脉动，确保输出为稳定的直流电压。

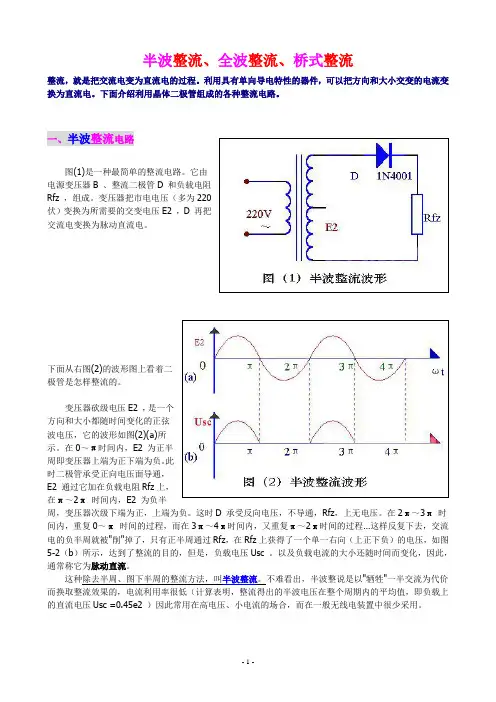

半波整流、全波整流、桥式整流整流，就是把交流电变为直流电的过程。

利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。

下面介绍利用晶体二极管组成的各种整流电路。

一、半波整流电路图(1)是一种最简单的整流电路。

它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。

变压器把市电电压（多为220伏）变换为所需要的交变电压E2 ，D 再把交流电变换为脉动直流电。

下面从右图(2)的波形图上看着二极管是怎样整流的。

变压器砍级电压E2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图(2)(a)所示。

在0～π时间内，E2 为正半周即变压器上端为正下端为负。

此时二极管承受正向电压面导通，E2 通过它加在负载电阻Rfz上，在π～2π时间内，E2 为负半周，变压器次级下端为正，上端为负。

这时D 承受反向电压，不导通，Rfz，上无电压。

在2π～3π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc 。

以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。

这种除去半周、图下半周的整流方法，叫半波整流。

不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。

图（3）是全波整流电路的电原理图。

全波整流电路，可以看作是由两个半波整流电路组合成的。

变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压E2a 、E2b ，构成E2a 、D1、Rfz与E2b 、D2 、Rfz ，两个通电回路。

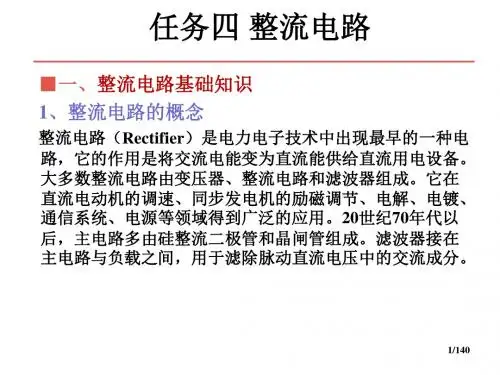

整流电路知识点总结一、整流电路的概念。

1. 定义。

- 整流电路是将交流电转换为直流电的电路。

其基本原理是利用二极管等具有单向导电性的电子元件，使交流电的正半周或负半周通过，从而在负载上得到单方向的脉动直流电。

2. 作用。

- 在电子设备中，许多电路需要直流电源供电，如电子计算机、通信设备、各种电子仪器等。

而市电提供的是交流电，整流电路就是将交流市电转换为适合这些设备使用的直流电的关键电路部分。

二、常见的整流电路类型。

（一）半波整流电路。

1. 电路结构。

- 由一个二极管和负载电阻组成。

交流电源的一端连接二极管的阳极，另一端连接负载电阻的一端，负载电阻的另一端与二极管的阴极相连。

2. 工作原理。

- 在交流电源的正半周时，二极管处于正向偏置状态，电流可以通过二极管流经负载电阻，在负载电阻上产生电压降。

而在交流电源的负半周时，二极管处于反向偏置状态，电流不能通过二极管，负载电阻上没有电流通过。

这样，在负载电阻上就得到了单向的脉动直流电压，其输出电压的波形是输入交流电压正半周的一部分，负半周被削去，所以称为半波整流。

3. 输出电压计算。

- 设输入交流电压的有效值为U_2，则半波整流电路输出电压的平均值U_O 为U_O=0.45U_2。

4. 优缺点。

- 优点：电路简单，使用的元件少，成本低。

- 缺点：输出电压脉动大，直流成分低，电源利用率低，只利用了交流电源的半个周期。

（二）全波整流电路。

1. 电路结构。

- 有两种常见结构，一种是使用两个二极管和一个中心抽头的变压器；另一种是使用四个二极管组成的桥式整流电路。

- 在中心抽头变压器全波整流电路中，变压器的次级绕组有中心抽头，将次级绕组分为两个相等的部分。

两个二极管分别连接在次级绕组的两端与负载电阻之间，且二极管的阴极连接在一起作为输出的正极，变压器中心抽头作为输出的负极。

- 桥式整流电路由四个二极管D1 - D4组成。

交流电源的两端分别连接到桥式电路的一对对角线上，负载电阻连接在另外一对对角线上。

整流电路工作原理整流电路是一种将交流信号转换为直流信号的电路。

它广泛应用于电源供电、通信系统、音频放大器等领域。

本文将详细解释整流电路的基本原理，包括单相半波整流、单相全波整流和三相整流。

单相半波整流单相半波整流电路是最简单的整流电路，由一个二极管和一个负载组成。

其工作原理如下：1.当输入信号为正半周时，二极管正向导通，电流从二极管的正极流过，负载得到电流供应，输出电压为正值。

2.当输入信号为负半周时，二极管反向截止，负载断开，输出电压为零。

通过这种方式，输入信号的负半周被截断，只有正半周的信号能够被输出。

如图所示：单相半波整流电路的输出信号包含了输入信号的正半周，但幅值较小，且存在较大的直流分量。

因此，它主要适用于对输出要求不高的应用场景。

单相全波整流单相全波整流电路通过增加一个二极管和一个中心引线，将输入信号的负半周也转换为正半周，从而提高输出的幅值和质量。

其工作原理如下：1.当输入信号为正半周时，D1二极管正向导通，电流从二极管的正极流过，负载得到电流供应，输出电压为正值。

2.当输入信号为负半周时，D2二极管正向导通，电流从二极管的正极流过，负载得到电流供应，输出电压为正值。

通过这种方式，输入信号的负半周也被转换为正半周，从而实现了全波整流。

如图所示：单相全波整流电路的输出信号包含了输入信号的正半周和负半周，幅值较大，直流分量较小。

因此，它适用于对输出要求较高的应用场景。

三相整流三相整流电路是一种能够同时整流三相交流信号的电路，常用于大功率电源供应和工业设备中。

其工作原理如下：1.三相交流信号经过变压器降压，并接入三个二极管桥整流电路。

2.当某个二极管的正极对应的相位为正半周时，该二极管正向导通，电流从二极管的正极流过，负载得到电流供应，输出电压为正值。

3.当某个二极管的正极对应的相位为负半周时，该二极管反向截止，负载断开，输出电压为零。

通过这种方式，三相交流信号的正半周被转换为正值，负半周被截断。

详解4种整流、5种滤波电路1、变压电路通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。

电源变压器由初级绕组、次级绕组和铁芯组成。

初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。

通俗的说，电源变压器是一种电→磁→电转换器件。

即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。

次级接上负载时，电路闭合，次级电路有交变电流通过。

变压器的电路图符号见图2-3-1。

2、整流电路经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。

在直流稳压电源中利用二极管的单项导电特性，将方向变化的交流电整流为直流电。

（1）半波整流电路半波整流电路见图2-3-2。

其中B1是电源变压器，D1是整流二极管，R1是负载。

B1次级是一个方向和大小随时间变化的正弦波电压，波形如图 2-3-3（a）所示。

0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，二极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过；π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，二极管D1反向截止，没有电压加到负载R1上，负载R1中没有电流通过。

在2π～3π、3π～4π等后续周期中重复上述过程，这样电源负半周的波形被“削”掉，得到一个单一方向的电压，波形如图2-3-3（b）所示。

由于这样得到的电压波形大小还是随时间变化，我们称其为脉动直流。

设B1次级电压为E，理想状态下负载R1两端的电压可用下面的公式求出：整流二极管D1承受的反向峰值电压为：由于半波整流电路只利用电源的正半周，电源的利用效率非常低，所以半波整流电路仅在高电压、小电流等少数情况下使用，一般电源电路中很少使用。

（2）全波整流电路由于半波整流电路的效率较低，于是人们很自然的想到将电源的负半周也利用起来，这样就有了全波整流电路。

全波整流电路图见图2-3-6。

相对半波整流电路，全波整流电路多用了一个整流二极管D2，变压器B1的次级也增加了一个中心抽头。
