PAG水溶性淬火介质的使用

195中国设备工程Engineer ing hina C P l ant中国设备工程 2019.05 （下）1 课题背景淬火介质主要有水及无机物水溶液、有机聚合物水溶液以及油3类。

水及无机物水溶液主要应用于碳素钢的淬火，有机聚合物水溶液和油类淬火液主要应用于合金钢的淬火。

我司淬火介质有水和机械油2种，水主要用于抽油机从动轴等45号钢的淬火，机械油主要应用于合金钢及球墨铸铁件的淬火。

由于机械油淬火时产生的油烟较大，工人的劳动条件差，劳动强度大，淬火成本较高，要定期进行更换，否则调质件的淬火硬度不均，淬透层深度达不到工艺要求。

而PAG 水溶性淬火剂由于具有特有的逆溶性、浓度可以调节、热稳定性好、长期使用不变质、有效寿命长，无毒、无烟、无火焰、健康环保、综合成本低等优点，而被国内外越来越多的热处理生产厂家应用。

为了提高调质件的质量，降低热处理生产的成本，改善工人的劳动强度和劳动条件，我司决定采用PAG 淬火工艺代替机械油淬火工艺。

2 主要研究内容2.1 PAG 淬火剂应用研究试验的主要内容PAG 淬火剂工艺参数的确定、工艺规程的编制、调质处理后的组织和硬度能否达到工艺要求和设计要求。

2.2 主要技术路线项目的可行性调研和论证→工艺参数的选择→工艺规程的编制→操作人员和技术人员的培训→PAG 淬火剂调质处理应用试验→质量检测→工艺参数的修正→工艺规程的修改→投入生产应用。

2.3 工作机理PAG 水溶性淬火剂是靠其独有的逆溶性、良好的润湿性来控制工件的冷却速度。

（1）逆溶性。

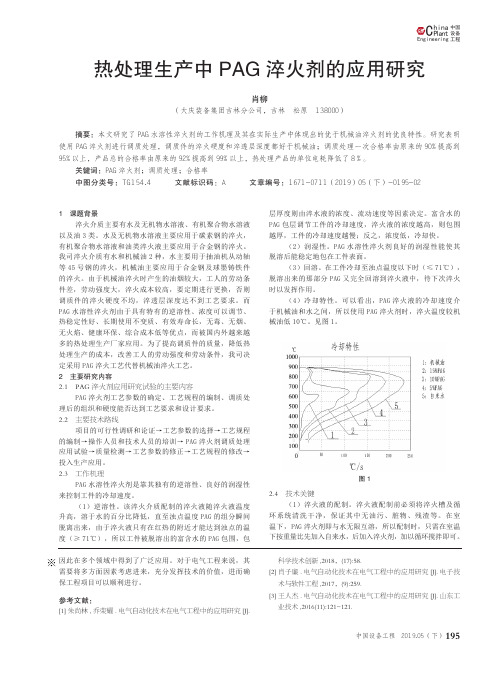

该淬火介质配制的淬火液随淬火液温度升高，溶于水的百分比降低，直至浊点温度PAG 的组分瞬间脱离出来，由于淬火液只有在红热的附近才能达到浊点的温度（≥71℃），所以工件被脱溶出的富含水的PAG 包围，包热处理生产中PAG 淬火剂的应用研究肖柳（大庆装备集团吉林分公司，吉林 松原 138000）摘要：本文研究了PAG 水溶性淬火剂的工作机理及其在实际生产中体现出的优于机械油淬火剂的优良特性。

PAG是英文名称的缩写，PAG是聚氧化乙烯和聚氧化丙烯的共聚物，调整两者的比例，可以得到70~88℃的逆溶点。

逆溶现象指的是：随温度的上升，溶解度下降，所以称为逆溶。

到达某一温度时溶质开始从溶液中析出，该温度称为逆溶点。

由于逆溶性的存在，工作在淬火时，经过蒸汽膜阶段、沸腾阶段后，工件周围的液体温度高于逆溶点，PAG析出并在工件表面形成一个PAG的溶质膜。

PAG的浓度越高，该膜就越厚，溶液从工件吸热的能力就越差。

这就是PAG降低低温区冷却能力的机制，即控制PAG的浓度就可以控制PAG 溶质膜的厚度，从而得到比较理想的低温区冷却能力。

引起紧固件淬火开裂的主要原因是在钢开始发生马氏体转变（MS）点及在此以下的温度范围冷却过快。

由于这样的原因，水溶性淬火介质通常就以零件冷却到300℃时的冷却速度来表示该淬火液的冷却特征。

考虑到高强度紧固件多数选用中碳结构钢的MS点在300℃附近，故选用好富顿AQ251等PAG类淬火液。

简单说，它在300℃冷却速度低，其防止螺栓淬裂的能力就强，而在300℃冷却速度高，其淬硬能力也高，当然螺栓淬裂倾向大。

PAG淬火液的使用特点是冷却特性可调，浓度测控容易。

由于液温对冷却特性影响较大，使用PAG淬火液时，应当配备完整的循环冷却系统，以便在使用中调节液温50℃以下正常使用。

浓度一定时，液温升高冷却速度会降低。

为了获得尽可能前后一致的淬火冷却效果，应当将淬火介质的温度控制在更窄的范围25℃--35℃，如果由于天气原因，严格控制液温有困难，也可以通过改变浓度来调节淬火冷却速度。

比如，夏天气温高，冷却系统一时不能将淬火液温度降到规定范围，可以向其中多加些自来水，以便提高淬火冷却速度；冬天液温过低，可以靠通入高温水蒸汽加热淬火液或通过提高浓度来降低淬火冷却速度。

一些含碳量低≤0.20%-0.35%的碳素结构钢，淬透性差且形状简单的螺栓、螺母的调质淬火，往往可以用自来水，可以节省生产成本。

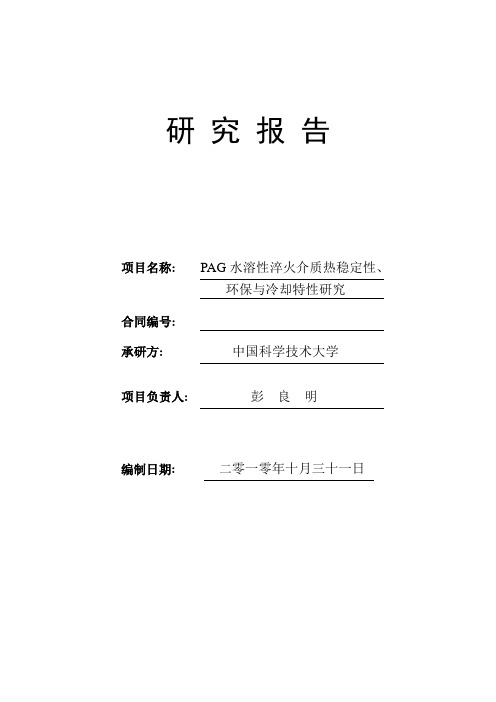

研究报告项目名称: PAG水溶性淬火介质热稳定性、环保与冷却特性研究合同编号:承研方: 中国科学技术大学项目负责人: 彭良明编制日期: 二零一零年十月三十一日目录一、研究内容与目标 (3)二、研究成果 (3)(一) 淬透性(圆柱形工件淬透临界直径) 测定 (3)(二)、高纯PAG化学热稳定性测定及环保特性评价 (4)1. 三种高纯PAG及其15%水溶液外观比较 (4)2. 三种高纯PAG差热-热重(DSC-TG) 分析 (5)3. 三种高纯PAG化学热稳定性的气相色谱-质谱联用(GS-MS)分析 (8)(三)、三种PAG水溶液对合金钢淬火冷却特性评价 (12)1. 不同淬火介质对三种相同直径合金钢工件的冷却特性 (12)2. 15%SA-PAG水溶液对相同直径不同材质工件淬火时冷却特性比较 (15)3. 工件直径对15%SA-PAG水溶液冷却特性的影响 (16)4. 搅拌对15%SA-PAG水溶液冷却特性的影响 (18)5. 同浓度不同生产厂家PAG冷却特性比较 (19)(四)、淬火介质冷却特性参数物理含义 (20)(五)、不同淬火介质对三种合金钢淬火及回火后组织比较 (21)(六)、水、PAG淬火介质对不同材质铝合金的淬火冷却试验 (23)1. 水、15%SA-PAG水溶液对两种铝合金淬火的冷却特性 (23)2. 不同淬火介质对2A12、ZL114A两种铝合金淬火后组织比较 (25)三、结论 (30)1. 关于三种合金钢的淬透性 (30)2. 关于三种PAG物理、化学及热稳定性与环保特性 (30)3. 关于PAG水溶液冷却特性 (31)一、研究内容与目标1. 高纯PAG化学热稳定性测定及环保特性评价；2.不同浓度PAG水溶性淬火介质关于合金钢(30CrMnSiA、40CrNiMoA、2Cr13) 等材料的淬火冷却特性比较研究(与水、油比较)，建立相应的应用工艺规范。
