常用淬火介质一般技术要求.

淬火冷却介质及其应用技术漫谈1 前言十几年来，本文作者一直工作在淬火介质及其应用技术领域。

下面介绍的是作者多年工作的一些体会、经验和部分工作成果。

首先谈谈冷却介质在淬火冷却技术领域中的地位和作用。

接着，介绍淬火介质主要品种的特点、用途和根据情况和需要选择淬火介质的原则方法，以及介质的使用维护知识和经验。

最后介绍分析和解决淬火变形问题的三要素和硬度差异法。

2 冷却介质是冷却技术的龙头和中心冷却是热处理生产的重要组成部分。

热处理的冷却包括要求缓慢冷却的退火，以空冷为主的正火，以及通过快冷来获得马氏体组织的淬火等。

其中，淬火冷却要求高、技术难度大，一直是热处理生产关注的重点。

当前，绝大多数工件的淬火都是在水性淬火介质或油中进行的，因此本文重点讨论通用型的水性和油性介质。

众所周知，如果钢件淬火冷却速度过慢，就不能获得要求的淬火硬度和淬硬层深度；而冷却速度过快，又可能引起淬裂和过深的淬硬层。

同时，淬火冷却速度过快或冷却速度不足，都可能引起工件的超差变形。

不仅如此，冷却过程中，工件的形状越复杂，不同部位温度差就越大，要得到不淬裂和没有超差变形就越难。

淬火冷却技术的第一步是选择适合的淬火介质。

一般说，合适的标准首先是在单件淬火条件下能满足热处理要求。

仅仅作单件淬火时，淬火冷却的不均匀性主要表现在同一个工件上。

通常采取选择合适的淬火介质，加上适当的淬火操作方式，特别是手工操作方式，来解决单件淬火的均匀性问题。

现1代的热处理生产则以大量、连续，以及长期不断生产为特点。

相应地，淬火冷却的不均匀性也就增加到四个方面。

第一，同一工件不同部位在淬火冷却上的差异，这是单件淬火就存在的问题。

第二，同批淬火的工件，因放置的部位不同，冷却环境不尽相同所引起的不均匀性。

第三，不同批次淬火的工件，因淬火介质的温度和相对流速变化等原因引起的不均匀性。

第四，长期生产中，因介质受污染，加上淬火介质本身的变化，所引起的不同时期的淬火效果上的差异。

淬火介质在对金属进行淬火处理时，需要将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却。

常用的淬火介质常用的淬火介质有水、水溶液、矿物油、熔盐、熔碱等。

水水是冷却能力较强的淬火介质。

来源广、价格低、成分稳定不易变质。

缺点是在C曲线的“鼻子”区（500～600℃左右），水处于蒸汽膜阶段，冷却不够快，会形成“软点”；而在马氏体转变温度区（300～100℃），水处于沸腾阶段，冷却太快，易使马氏体转变速度过快而产生很大的内应力，致使工件变形甚至开裂。

当水温升高，水中含有较多气体或水中混入不溶杂质（如油、肥皂、泥浆等），均会显著降低其冷却能力。

因此水适用于截面尺寸不大、形状简单的碳素钢工件的淬火冷却。

盐水和碱水在水中加入适量的食盐和碱，使高温工件浸入该冷却介质后，在蒸汽膜阶段析出盐和碱的晶体并立即爆裂，将蒸汽膜破坏，工件表面的氧化皮也被炸碎，这样可以提高介质在高温区的冷却能力。

其缺点是介质的腐蚀性大。

一般情况下，盐水的浓度为10％，苛性钠水溶液的浓度为10％～15％。

可用作碳钢及低合金结构钢工件的淬火介质，使用温度不应超过淬火后应及时清洗并进行防锈处理。

油冷却介质一般采用矿物质油（矿物油）。

如机油、变压器油和柴油等。

机油一般采用10号、20号、30号机油，油的号越大，黏度越大，闪点越高，冷却能力越低，使用温度相应提高。

目前使用的新型淬火油主要有高速淬火油、光亮淬火油和真空淬火油三种。

高速淬火油是在高温区冷却速度得到提高的淬火油。

获得高速淬火油的基本途径有两种，一种是选取不同类型和不同黏度的矿物油，以适当的配比相互混合，通过提高特性温度来提高高温区冷却能力；另一种是在普通淬火油中加入添加剂，在油中形成粉灰状浮游物。

添加剂游磺酸的钡盐、钠盐、钙盐以及磷酸盐、硬脂酸盐等。

生产实践表明，高速淬火油在过冷奥氏体不稳定区冷却速度明显高于普通淬火油，而在低温马氏体转变区冷速与普通淬火油相接近。

这样既可得到较高的淬透性和淬硬性，又大大减少了变形，适用于形状复杂的合金钢工件的淬火。

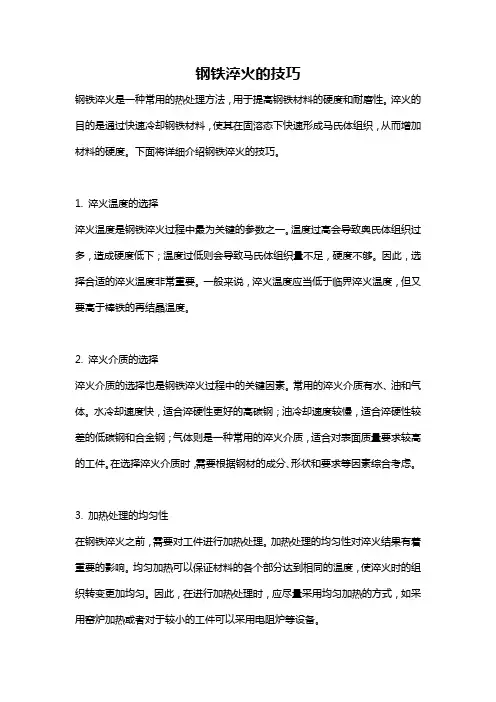

钢铁淬火的技巧钢铁淬火是一种常用的热处理方法，用于提高钢铁材料的硬度和耐磨性。

淬火的目的是通过快速冷却钢铁材料，使其在固溶态下快速形成马氏体组织，从而增加材料的硬度。

下面将详细介绍钢铁淬火的技巧。

1. 淬火温度的选择淬火温度是钢铁淬火过程中最为关键的参数之一。

温度过高会导致奥氏体组织过多，造成硬度低下；温度过低则会导致马氏体组织量不足，硬度不够。

因此，选择合适的淬火温度非常重要。

一般来说，淬火温度应当低于临界淬火温度，但又要高于棒铁的再结晶温度。

2. 淬火介质的选择淬火介质的选择也是钢铁淬火过程中的关键因素。

常用的淬火介质有水、油和气体。

水冷却速度快，适合淬硬性更好的高碳钢；油冷却速度较慢，适合淬硬性较差的低碳钢和合金钢；气体则是一种常用的淬火介质，适合对表面质量要求较高的工件。

在选择淬火介质时，需要根据钢材的成分、形状和要求等因素综合考虑。

3. 加热处理的均匀性在钢铁淬火之前，需要对工件进行加热处理。

加热处理的均匀性对淬火结果有着重要的影响。

均匀加热可以保证材料的各个部分达到相同的温度，使淬火时的组织转变更加均匀。

因此，在进行加热处理时，应尽量采用均匀加热的方式，如采用窑炉加热或者对于较小的工件可以采用电阻炉等设备。

4. 淬火过程中的控制速度淬火过程中的冷却速度对钢铁的最终硬度有着决定性的影响。

快速冷却可以增加马氏体的形成率，从而提高钢材的硬度。

在淬火过程中，冷却速度可以通过调整淬火介质的温度和流速来控制，也可以通过改变工件尺寸和形状来实现。

另外，还可以通过预加热和温度保持来控制钢材的温度分布，进一步调控冷却速度。

5. 淬火后的回火处理淬火后的钢材通常会出现内应力和脆性，为了消除这些问题，需要进行回火处理。

回火的目的是通过加热将马氏体转变为较为稳定的组织，以提高材料的韧性和塑性。

回火温度和时间的选择要根据具体材料和要求来确定，一般会在一定的温度范围内进行几次回火，以达到最佳效果。

综上所述，钢铁淬火是一种重要的热处理方法，通过合适的淬火温度和介质、均匀的加热处理、控制冷却速度以及适当的回火处理，可以获得理想的淬火效果。

淬火工艺技术要求淬火是金属加工中一种常用的热处理工艺，通过快速加热和迅速冷却以改善材料的硬度和耐磨性，提高金属的物理和化学性能。

淬火工艺技术要求高，下面将讨论几个关键要求。

首先，淬火过程中的加热温度要求准确。

加热温度取决于材料的成分和性能要求。

通常，要保持材料在临界状态下的一段时间，使其完全奥氏体化。

对于不同材料来说，加热温度的控制可能需要使用先进的设备和技术，如电阻炉、感应加热等，以确保准确性和可重现性。

其次，冷却介质选择和冷却速度控制也是淬火的重要要求。

冷却介质可以是水、油、盐水等，在淬火过程中快速冷却材料。

选择适当的冷却介质及控制冷却速度至关重要，以避免材料出现裂纹和变形。

一般来说，高碳钢适合使用油冷，中碳钢适合使用水冷。

另外，还需要进行适当的预淬火加工处理。

预淬火加工可以消除材料内部的应力和杂质，为后续的淬火工艺做好准备。

常见的预淬火加工方法有均匀化退火、正火处理等。

需要注意的是，淬火工艺还涉及到淬火设备的选择和调整。

淬火设备包括炉子、冷却装置等。

对于大型工件来说，还需要控制受热区域的温度分布均匀，避免出现冷热不均匀引起的变形和应力集中。

此外，淬火设备还需要具备快速升温和冷却的能力，以确保淬火过程的一致性和稳定性。

最后，淬火后的回火处理也是淬火工艺中的重要环节。

回火处理可以消除淬火过程中产生的内应力，并调整材料的硬度和韧性。

回火温度的选择要根据材料的性能要求进行，一般来说，越高的温度回火，材料的硬度越低，韧性越高。

综上所述，淬火工艺技术的要求包括准确控制加热温度、冷却速度和冷却介质的选择、合理的预淬火加工处理、适配的淬火设备、以及回火处理的完成。

只有在满足这些要求的前提下，才能达到理想的淬火效果，提高金属材料的硬度和耐磨性，使其具备更好的性能。

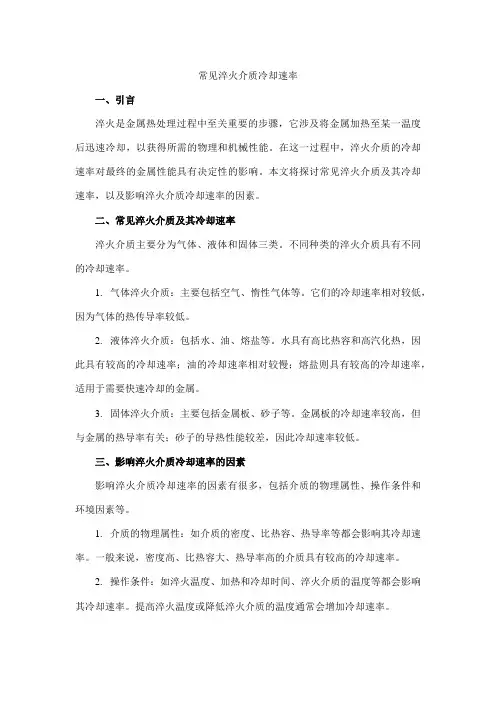

常见淬火介质冷却速率一、引言淬火是金属热处理过程中至关重要的步骤，它涉及将金属加热至某一温度后迅速冷却，以获得所需的物理和机械性能。

在这一过程中，淬火介质的冷却速率对最终的金属性能具有决定性的影响。

本文将探讨常见淬火介质及其冷却速率，以及影响淬火介质冷却速率的因素。

二、常见淬火介质及其冷却速率淬火介质主要分为气体、液体和固体三类。

不同种类的淬火介质具有不同的冷却速率。

1.气体淬火介质：主要包括空气、惰性气体等。

它们的冷却速率相对较低，因为气体的热传导率较低。

2.液体淬火介质：包括水、油、熔盐等。

水具有高比热容和高汽化热，因此具有较高的冷却速率；油的冷却速率相对较慢；熔盐则具有较高的冷却速率，适用于需要快速冷却的金属。

3.固体淬火介质：主要包括金属板、砂子等。

金属板的冷却速率较高，但与金属的热导率有关；砂子的导热性能较差，因此冷却速率较低。

三、影响淬火介质冷却速率的因素影响淬火介质冷却速率的因素有很多，包括介质的物理属性、操作条件和环境因素等。

1.介质的物理属性：如介质的密度、比热容、热导率等都会影响其冷却速率。

一般来说，密度高、比热容大、热导率高的介质具有较高的冷却速率。

2.操作条件：如淬火温度、加热和冷却时间、淬火介质的温度等都会影响其冷却速率。

提高淬火温度或降低淬火介质的温度通常会增加冷却速率。

3.环境因素：如环境温度、空气流动等也会影响淬火介质的冷却速率。

低温环境和强风可以提高冷却速率。

四、淬火介质冷却速率的测试与评估淬火介质冷却速率的测试与评估对于理解和控制其性能至关重要。

常用的测试方法包括：1.热电偶法：通过在试样上放置热电偶来测量温度变化，从而计算出冷却速率。

这种方法可以直接获得试样的温度变化数据，但可能受到热电偶位置和测温精度的影响。

2.DSC（差示扫描量热法）：通过测量试样在不同温度下的热量变化来计算出冷却速率。

这种方法可以在较宽的温度范围内进行测量，但对于低冷却速率的测量可能会受到热历史的影响。

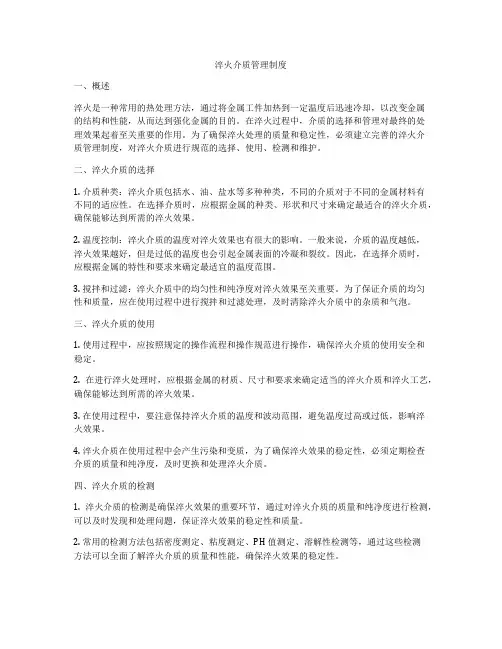

淬火介质管理制度一、概述淬火是一种常用的热处理方法，通过将金属工件加热到一定温度后迅速冷却，以改变金属的结构和性能，从而达到强化金属的目的。

在淬火过程中，介质的选择和管理对最终的处理效果起着至关重要的作用。

为了确保淬火处理的质量和稳定性，必须建立完善的淬火介质管理制度，对淬火介质进行规范的选择、使用、检测和维护。

二、淬火介质的选择1. 介质种类：淬火介质包括水、油、盐水等多种种类，不同的介质对于不同的金属材料有不同的适应性。

在选择介质时，应根据金属的种类、形状和尺寸来确定最适合的淬火介质，确保能够达到所需的淬火效果。

2. 温度控制：淬火介质的温度对淬火效果也有很大的影响。

一般来说，介质的温度越低，淬火效果越好，但是过低的温度也会引起金属表面的冷凝和裂纹。

因此，在选择介质时，应根据金属的特性和要求来确定最适宜的温度范围。

3. 搅拌和过滤：淬火介质中的均匀性和纯净度对淬火效果至关重要。

为了保证介质的均匀性和质量，应在使用过程中进行搅拌和过滤处理，及时清除淬火介质中的杂质和气泡。

三、淬火介质的使用1. 使用过程中，应按照规定的操作流程和操作规范进行操作，确保淬火介质的使用安全和稳定。

2. 在进行淬火处理时，应根据金属的材质、尺寸和要求来确定适当的淬火介质和淬火工艺，确保能够达到所需的淬火效果。

3. 在使用过程中，要注意保持淬火介质的温度和波动范围，避免温度过高或过低，影响淬火效果。

4. 淬火介质在使用过程中会产生污染和变质，为了确保淬火效果的稳定性，必须定期检查介质的质量和纯净度，及时更换和处理淬火介质。

四、淬火介质的检测1. 淬火介质的检测是确保淬火效果的重要环节，通过对淬火介质的质量和纯净度进行检测，可以及时发现和处理问题，保证淬火效果的稳定性和质量。

2. 常用的检测方法包括密度测定、粘度测定、PH值测定、溶解性检测等，通过这些检测方法可以全面了解淬火介质的质量和性能，确保淬火效果的稳定性。

3. 淬火介质的检测要求精准、可靠，必须由专业的实验室或检测机构进行检测，确保检测结果的准确性和可靠性。

淬火介质相关知识汇总一、主要技术参数1、冷却特性1.1、冷却速度曲线当前，国内外多以国际标准方法（ISO9950）测定，并用冷却速度曲线来表征淬火介质的冷却特性。

但是，对特定工件（即在钢种、形状大小和热处理要求一定）的情况下，如何从冷却特性上去选择合适的淬火介质？在生产现场，一个淬火槽中往往要淬多种不同钢种、形状、大小和热处理要求的工件。

在这种情况下，如何选定它们共同适用的一种淬火液？从普通机油和自来水的冷却速度分布（如图1）可以看出，普通机油的冷却速度慢，因而不少工件在其中淬不硬；而自来水的冷却速度又太快，以致于多数钢种不能在其中淬火。

如果将机油的冷却速度提高，该工件淬火硬度也会相应提高，当机油的冷却速度提高到图2中带齿线水平时，该工件刚好可以得到要求的淬火硬度，我们把它叫做允许的最低冷速分布线。

同时，研究表明，自来水引起淬裂和变形，是自来水冷却太快，尤其是钢件冷到其过冷奥氏体发生马氏体转变的温度范围时受到的冷却太快的缘故。

于是又可以推知，如果能降低自来水的冷却速度，尤其是在工件冷到较低的温度以后的淬火冷却速度，就可以减小工件淬裂的危险。

假定自来水冷却速度降到图3中带齿线所示的水平时，该类工件便不会再淬裂了，我们把这条线叫做此工件已确定条件下允许的最高冷速分布线。

把图2和图3合在一起，可以得到该工件能同时获得前述三项淬火效果的淬火介质的冷却速度分布范围，如图4所示。

图中，只要所选的淬火介质的冷却速度分布曲线能全部落入这两条曲线之间的区域内，不管是快速淬火油还是水溶性淬火液，也不管这些淬火介质的冷却速度分布有何不同，上述工件在其中淬火都可以同时获得所希望的淬硬而又不裂的效果。

1.2淬火介质的冷却过程分三个阶段：蒸汽膜阶段、沸腾冷却阶段、对流冷却阶段（见下图所示）用符合ISO9950标准的ivf冷却特性测试仪测出的冷却特性曲线（如下图）有几个特征值对淬火油的淬硬能力有重要影响。

第一个是油蒸汽膜冷却阶段向沸腾冷却阶段转变的温度，即图中A点对应的温度，叫做（上）特征温度;第二个是出现最高冷却速度的温度，即图中B点对应的温度;第三个是最高冷却速度值，即B点对应的冷却速度值;第四个是对流开始温度，即C点对应的温度。

表面淬火参数要求表面淬火是一种金属材料的热处理方法，通过控制材料的加热温度和保温时间，使其表面形成具有一定硬度和耐磨性的淬硬层，同时保持材料的韧性和韧性。

表面淬火是一项关键的工艺，在许多工业领域广泛应用，如汽车制造、机械制造、航空航天等。

表面淬火的参数要求主要包括加热温度、保温时间、冷却介质和冷却速度等。

首先，加热温度是表面淬火的关键参数之一。

加热温度的选择应根据材料的组织结构和化学成分来确定。

一般来说，对于低碳钢材料，加热温度应控制在800-900摄氏度范围内，以保证材料的完全奥氏体化。

对于高碳钢材料，加热温度应控制在800-1000摄氏度范围内，以避免过多的奥氏体转变为珠光体。

保温时间也是表面淬火的重要参数之一。

保温时间的选择应根据材料的厚度和加热温度来确定。

一般来说，保温时间应根据表面淬火的要求来确定，以确保材料的表面完全奥氏体化。

对于较薄的材料，保温时间一般为几分钟至十几分钟；对于较厚的材料，保温时间可能需要几十分钟至几个小时。

冷却介质和冷却速度也是表面淬火的关键参数。

冷却介质的选择应根据材料的组织结构和化学成分来确定。

一般来说，水是常用的冷却介质，可以快速冷却材料的表面，形成较硬的淬硬层。

而油和盐水则可以提供较慢的冷却速度，适用于一些对韧性要求较高的材料。

在进行表面淬火时，还需要注意一些其他的参数要求。

首先，材料的净化和预处理是非常重要的。

在进行表面淬火前，应确保材料表面清洁无杂质，并进行适当的预处理，如去毛刺、除锈等。

其次，淬火过程中应控制好加热温度和保温时间，以避免材料的过热和过长的保温时间造成组织的异常变化。

最后，淬火后应进行适当的回火处理，以消除淬火应力和提高材料的韧性。

表面淬火的参数要求是非常重要的。

通过合理选择加热温度、保温时间、冷却介质和冷却速度等参数，可以控制材料的组织结构和性能，达到表面硬化的效果。

在实际应用中，我们需要根据具体材料和工艺要求来确定适当的参数，以确保表面淬火的效果和质量。

常用淬火介质关键字：淬火介质1.水水是应用最早、最广泛、最经济的淬火介质，它价廉易得、无毒、不燃烧、物理化学性能稳定、冷却能力强。

通过控制水的温度、提高压力、增大流速、采用循环水、利用磁场作用等，均可以改善水的冷却特性，减少变形和开裂，获得比较理想的淬火效果。

但由于这些方法需增加专门设备，且工件淬火后性能不是很稳定，所以没有能得到广泛推广应用。

所以说。

纯水只适合于少数含碳量不高、淬透性低且形状简单的钢件淬火之用。

2.淬火油用于淬火的矿物油通常以精制程度较高的中性石蜡基油为基础油，它具有闪点高、粘度低、油烟少，抗氧化性与热稳定性较好，使用寿命长等优点，适合于作淬火油使用。

淬火油只使用于淬透性好、工件壁厚不大、形状复杂、要求淬火变形小的工件。

淬火油对周围环境的污染大，淬火时容易引起火灾。

影响淬火油冷却能力的主要因素是其粘度值，在常温下低粘度油比高粘度油冷却能力大，温度升高，油的流动性增加，冷却能力有所提高。

适当提高淬火油的使用温度，也能使油的冷却能力提高。

3.熔盐，熔碱这类淬火介质的特点是在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火边形小，基本无裂纹产生，但是对环境污染大，劳动条件差，耗能多，成本高，常用于形状复杂，截面尺寸变化悬殊的工件和工模具的淬火。

熔盐有氯化钠，硝酸盐，亚硝酸盐等，工件在盐浴中淬火可以获得较高的硬度，而变形极小，不易开裂，通常用作等温淬火或分级淬火。

其缺点是熔盐易老化，对工件有氧化及腐蚀的作用。

熔碱有氢氧化钠，氢氧化钾等，它具有较大的冷却能力，工件加热时若未氧化，淬火后可获得银灰色的洁净表面，也有一定的应用。

但熔碱蒸气具有腐蚀性，对皮肤有刺激作用，使用时要注意通风和采取防护措施。

4.新型淬火介质及其应用有机聚合物淬火剂近年来，新型淬火介质最引人注目的进展是有机聚合物淬火剂的研究和应用。

这类淬火介质是将有机聚合物溶解于水中，并根据需要调整溶液的浓度和温度，配制成冷却性能能满足要求的水溶液，它在高温阶段冷却速度接近于水，在低温阶段冷却速度接近于油。

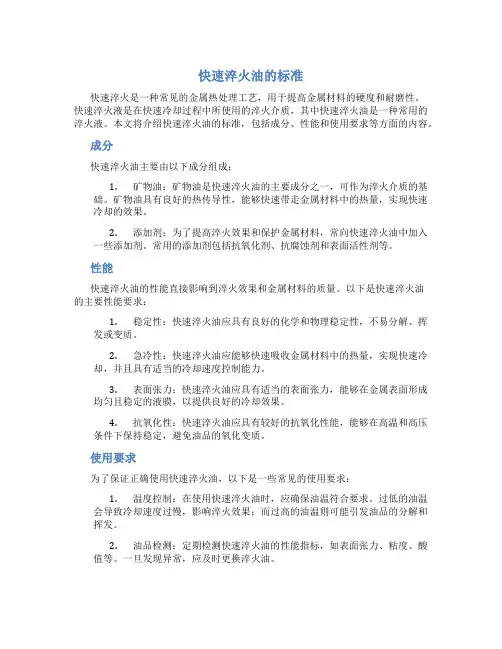

快速淬火油的标准快速淬火是一种常见的金属热处理工艺，用于提高金属材料的硬度和耐磨性。

快速淬火液是在快速冷却过程中所使用的淬火介质，其中快速淬火油是一种常用的淬火液。

本文将介绍快速淬火油的标准，包括成分、性能和使用要求等方面的内容。

成分快速淬火油主要由以下成分组成：1.矿物油：矿物油是快速淬火油的主要成分之一，可作为淬火介质的基础。

矿物油具有良好的热传导性，能够快速带走金属材料中的热量，实现快速冷却的效果。

2.添加剂：为了提高淬火效果和保护金属材料，常向快速淬火油中加入一些添加剂。

常用的添加剂包括抗氧化剂、抗腐蚀剂和表面活性剂等。

性能快速淬火油的性能直接影响到淬火效果和金属材料的质量。

以下是快速淬火油的主要性能要求：1.稳定性：快速淬火油应具有良好的化学和物理稳定性，不易分解、挥发或变质。

2.急冷性：快速淬火油应能够快速吸收金属材料中的热量，实现快速冷却，并且具有适当的冷却速度控制能力。

3.表面张力：快速淬火油应具有适当的表面张力，能够在金属表面形成均匀且稳定的液膜，以提供良好的冷却效果。

4.抗氧化性：快速淬火油应具有较好的抗氧化性能，能够在高温和高压条件下保持稳定，避免油品的氧化变质。

使用要求为了保证正确使用快速淬火油，以下是一些常见的使用要求：1.温度控制：在使用快速淬火油时，应确保油温符合要求。

过低的油温会导致冷却速度过慢，影响淬火效果；而过高的油温则可能引发油品的分解和挥发。

2.油品检测：定期检测快速淬火油的性能指标，如表面张力、粘度、酸值等。

一旦发现异常，应及时更换淬火油。

3.安全操作：在使用快速淬火油时，要注意个人防护措施，避免接触皮肤和吸入油雾。

同时，要保证通风良好，防止油雾积聚和引发火灾。

总之，快速淬火油在金属热处理工艺中起着关键作用。

正确选择和使用标准合格的快速淬火油，不仅可以提高金属材料的硬度和耐磨性，还能有效延长金属材料的使用寿命。

因此，了解快速淬火油的成分、性能和使用要求对于金属材料制备过程中的工作者来说是非常重要的。

真空淬火工艺技术要求真空淬火是一种常用的金属材料热处理工艺，能够显著提高材料的硬度和强度，改善其耐磨性和耐腐蚀性。

在真空淬火过程中，要求掌握一定的技术要求，以确保处理效果和产品质量。

以下是真空淬火工艺的技术要求：1. 温度控制：真空淬火时，温度控制是非常重要的。

加热过程中，需要控制加热速度和温度均匀性，使得工件能够达到所需的处理温度。

在保温和淬火过程中，也需要精确控制温度，避免过热或者过冷。

2. 淬火介质：淬火介质的选择要根据具体的材料和要求来确定。

对于不同的材料，需要选择合适的淬火介质，以获得最佳的处理效果。

同时，淬火介质应具备良好的冷却性能，能够在较短时间内使工件达到淬火温度。

3. 真空度：在真空淬火过程中，真空度的控制对工件的硬化效果和杂质控制非常重要。

要求真空度稳定可靠，能有效去除工件表面的氧化物和有害气体，保证工件在无氧环境下进行处理。

4. 气团和冷凝物的防治：在真空淬火过程中，需要防止气团和冷凝物的产生和聚集。

气团和冷凝物会影响真空度和工件的表面质量，甚至引起工件表面的污染和腐蚀。

要对设备进行合理的排气设计，以防止气团和冷凝物的产生。

5. 加热和冷却速度控制：真空淬火过程中，加热和冷却速度的控制对于材料的组织和性能具有重要影响。

加热速度过快可能导致工件变形和组织不均匀，冷却速度过慢可能导致组织粗大。

因此，需要掌握合适的加热和冷却速度，以保证工件的质量。

6.工件放置：在真空淬火过程中，工件的放置方式也非常重要。

要保证工件在加热和淬火过程中能够得到均匀的加热和冷却。

而且，还需要保证工件与夹具的接触面积足够大，以提高热交换效率。

7. 冷却介质的选择：淬火过程中的冷却介质也需要根据具体的材料和要求来选择。

有些材料需要使用强冷却介质，而有些则需要使用较弱的冷却介质。

要根据淬火效果和工件所需的性能来选择合适的冷却介质。

总之，真空淬火工艺技术要求严格，对设备的要求高，对操作人员的技术要求也较高。

只有掌握了正确的技术要求，才能确保真空淬火的处理效果和产品质量，达到预期的效果。

金属热处理知识————————————————————————————————作者：————————————————————————————————日期：金属熱处理金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺。

金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。

其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。

为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。

钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。

另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、大型铸钢件的热处理炉物理和化学性能，以获得不同的使用性能。

在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。

早在公元前770～前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。

白口铸铁的柔化处理就是制造农具的重要工艺。

公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。

中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。

随着淬火技术的发展，人们逐渐发现淬冷剂对淬火质量的影响。

三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。

这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。

中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。

但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。

60号钢淬火要求
钢的淬火要求通常包括以下几个方面：
1. 温度要求：一般淬火温度范围为800~900℃之间，具体温度
取决于钢材的成分和淬火的目的，要求淬火时温度要控制得准确。

对于60号钢，淬火温度一般在850~900℃之间。

2. 冷却介质：淬火时需要使用适当的冷却介质来迅速冷却钢材，以使其获得所需的硬度和组织结构。

常用的淬火介质包括水、油和气体。

对于60号钢，通常选择适量的水或油来淬火。

3. 保温时间：淬火过程中，保温时间要足够，以确保钢材的温度均匀达到淬火温度。

一般情况下，保温时间为10~30分钟左右，具体时间也要根据钢材的大小和形状来确定。

4. 冷却速度：淬火的关键在于快速冷却，以避免钢材产生退火或其他有害的相变。

冷却速度的选择要根据钢材的成分和要求的硬度来确定，一般要求快速冷却以得到较高的硬度。

总结起来，60号钢的淬火要求包括温度、冷却介质、保温时
间和冷却速度等方面。

具体的淬火要求还需根据具体情况和要求来确定。

40cr轴高频淬火技术要求40Cr轴是一种常用的工程材料，在许多行业中都得到广泛应用。

为了提高40Cr轴的硬度和耐磨性，高频淬火技术被引入其中。

本文将介绍40Cr轴高频淬火技术的要求和应用。

高频淬火技术是一种通过电磁感应加热工艺来进行热处理的方法。

在40Cr轴的加工过程中，高频淬火技术可以显著提高其硬度和耐磨性，从而增强其使用寿命和性能。

高频淬火技术要求对40Cr轴进行适当的加热和冷却处理。

通过高频感应加热，可以使40Cr轴的表面温度迅速升高，达到淬火温度。

然后，在保持一定温度的情况下，通过水冷或油冷等方式迅速冷却，使40Cr轴的组织结构发生相变，从而获得高硬度和均匀的组织。

高频淬火技术要求对40Cr轴进行适当的预处理。

在淬火之前，需要对40Cr轴进行充分的退火处理，以去除内部的应力和结构缺陷。

这样可以确保40Cr轴在高频淬火过程中获得更好的性能和稳定性。

高频淬火技术还要求对40Cr轴进行适当的工艺控制和参数调整。

在淬火过程中，需要根据40Cr轴的尺寸、形状和用途等因素，合理选择加热功率、加热时间和冷却介质等参数。

只有在正确的工艺条件下，才能获得理想的淬火效果和性能提升。

40Cr轴高频淬火技术的应用非常广泛。

它可以应用于制造业的各个领域，如机械制造、汽车制造和航空航天等。

通过高频淬火技术，40Cr轴的硬度和耐磨性得到显著提高，使其在高强度和高负荷环境下具有更好的耐久性和可靠性。

40Cr轴高频淬火技术是一种能够提高40Cr轴硬度和耐磨性的重要工艺。

它要求对40Cr轴进行适当的加热和冷却处理，预处理和工艺控制。

高频淬火技术的应用范围广泛，可以提高40Cr轴在各个行业中的使用性能和寿命。

通过合理的工艺选择和参数调整，高频淬火技术能够为40Cr轴的制造和应用带来更大的价值。

材料淬火应该注意什么材料淬火是一种重要的热处理方法，常用于提高材料的硬度和强度，改善材料的耐磨性和抗疲劳性。

在进行材料淬火时，需要注意以下几个方面：1. 淬火介质选择：淬火介质的选择对材料的淬火效果和性能起着至关重要的作用。

常见的淬火介质有水、油、盐水和空气等。

硬质材料一般使用水或油进行淬火，而韧性材料则可选择盐水或空气进行淬火。

2. 淬火温度控制：淬火温度的选择应根据材料的化学成分、晶体结构和所需的性能来确定。

通常情况下，淬火温度要求高于材料的临界淬火温度，以确保材料能够充分体验到淬火效果。

3. 淬火速率控制：淬火速率直接影响到材料的组织结构和性能。

淬火速率过快可能导致材料出现裂纹和变形，而过慢则可能无法达到理想的淬火效果。

因此，需要根据材料的具体情况和要求，选择合适的淬火速率。

4. 预热处理：在淬火过程之前，通常需要进行预热处理。

预热可以帮助材料均匀加热，并减少热应力和变形。

预热温度和时间的选择应根据材料的种类和尺寸进行调整。

5. 淬火过程控制：淬火过程中需要控制淬火时间和冷却过程。

淬火时间一般以材料的截面厚度为依据，并根据实际情况进行调整。

冷却过程则要保证材料能够均匀冷却，避免产生温度梯度和应力。

6. 后续处理：淬火后的材料通常会存在一定的内应力和变形，需要进行适当的回火处理以减轻应力和改善材料的韧性。

回火温度和时间的选择应根据材料的需求来确定。

此外，还需要考虑到材料的具体情况和要求，例如材料的种类、尺寸和用途等。

不同的材料可能需要不同的淬火工艺和参数，因此需要根据情况进行合理的调整和控制。

总结起来，材料淬火是一项复杂的工艺，需要掌握淬火介质选择、淬火温度控制、淬火速率控制、预热处理、淬火过程控制和后续处理等方面的知识和技巧。

只有全面考虑材料的特点和要求，合理选择和控制淬火工艺参数，才能够使材料达到理想的淬火效果，提高材料的硬度和强度，从而满足不同的工程需求。

烈火锤打造刀刃——淬火工艺及要求
淬火是一种重要的热处理工艺，通过控制材料的加热、保温和冷
却过程，使材料获得特定的组织和性能，从而提高材料的硬度、强度
和耐磨性。

淬火工艺的要求包括以下几个方面：
一、温度控制：淬火的第一步是将材料加热到适当的温度。

一般
来说，淬火温度应该略低于材料的临界温度，以避免材料发生坍塌或
过度退火。

温度的控制必须非常准确，否则会影响淬火的效果。

二、保温时间：材料在达到淬火温度后需要保温一定时间，以保
证材料内部的温度均匀。

保温时间的长短与材料的尺寸和厚度有关，
一般来说要根据实际情况选择。

三、淬火介质：淬火介质是指将材料从高温迅速冷却的介质，通
常是水、油、盐水或空气。

选择合适的淬火介质可以使材料获得更好
的淬火效果和性能。

四、冷却速率：冷却速率是影响淬火效果和性能的一项关键因素。

冷却速率有多种方式，如改变淬火介质的温度和流量、改变材料的深度、宽度和厚度等。

不同的材料需要不同的冷却速率。

五、温度回火：淬火后的材料会出现应力和脆性，需要通过温度
回火的方式来消除。

温度回火的温度和时间需要根据材料的组织和性
能来确定。

总之，淬火工艺需要结合材料的特点和实际情况来进行。

只有掌握了淬火工艺，并且在实际生产中不断进行改进和提高，才能使材料获得更好的性能和效果。
