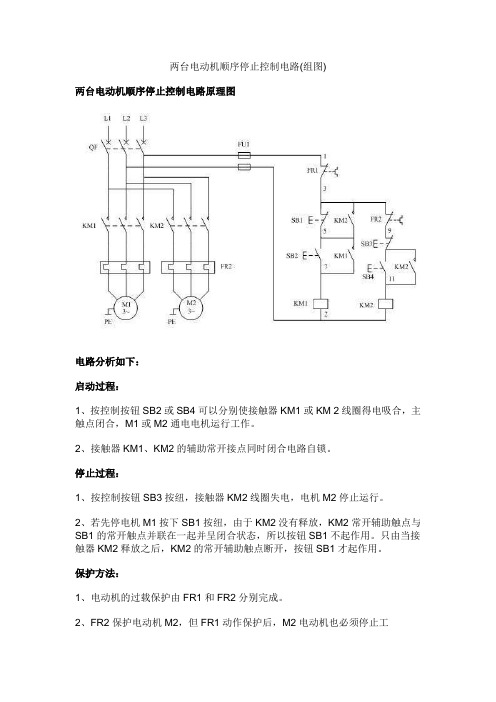

两台电动机顺序停止控制电路(组图)两台电动机顺序停止控制电路原理图电路分析如下：启动过程：1、按控制按钮SB2或SB4可以分别使接触器KM1或KM 2线圈得电吸合，主触点闭合，M1或M2通电电机运行工作。
2、接触器KM1、KM2的辅助常开接点同时闭合电路自锁。
停止过程：1、按控制按钮SB3按纽，接触器KM2线圈失电，电机M2停止运行。
2、若先停电机M1按下SB1按纽，由于KM2没有释放，KM2常开辅助触点与SB1的常开触点并联在一起并呈闭合状态，所以按钮SB1不起作用。
只由当接触器KM2释放之后，KM2的常开辅助触点断开，按钮SB1才起作用。
保护方法：1、电动机的过载保护由FR1和FR2分别完成。
2、FR2保护电动机M2，但FR1动作保护后，M2电动机也必须停止工常见故障：不能实现顺序停止，KM1能先停止：分析处理；不能顺序停止这说明SB1控制器作用，并接SB1两端的KM2常开接点有问题。
未接和接成常闭接点，都会出现KM1先停止的现象。
两台电动机顺序停止控制电路接线示意图两台电动机顺序起动控制电路(组图)两台电动机顺序起动控制电路原理图顺序控制电路是在一个设备启动之后另一个设备才能启动的一种控制方法，如图KM2要先启动是不能动作的，因为SB4和KM1是断开状态，只有当KM1吸合实现自锁之后，SB4按纽才起作用，使KM2通电吸合，这种控制多用于大型空调设备的控制电路。
常见故障：1、不能顺序启动KM2可以先启动；分析处理；KM2先启动说明KM2的控制电路有电，用电试电笔检查FR2控制接点有电，这可能是FR2接点上口的7号线，错接到了FR1上口的3号线或5号线位置上了，这就使得KM2不受KM1控制而可以直接启动。
一、FR2的7号线错接到3号线，就成了两个单方向控制电路。
但受FR1控制，过电流时全停止运行。
二、FR2的7号线错接到5号线，没有顺序启动，但有总停控制。
三、FR2的7号线错接到1号线，就成了两个独立的单方向控制电路。
两台电动机顺启逆停电路图设计
两台电动机顺启逆停电路图设计：
原理解析：
顺序启动、逆序停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种
控制方法，常用于主辅设备之间的控制，如图当辅助设备的接触器
KM1启动之后，主要设备的接触器KM2才能启动，主设备KM2不停止，辅助设备KM1也不能停止。
工作过程：
1、合上开关QF使线路的电源引入；
2、按下按钮SB1，接触器KM1线圈得电吸合，主触点闭合辅助设备运行，并且KM1辅助常开触点闭合实现自保持；
3、按下按钮SB2，接触器KM2线圈得电吸合，主触点闭合主电机开始运行，并且KM2的辅助常开触点闭合实现自保持；
4、 KM2的另一个辅助常开触点将SB5短接，使SB5失去控制作用，无法先停止辅助设备KM1；
5、停止时只有先按下SB6按钮，使KM2线圈失电辅助触点复位（触点断开），SB5按钮才起作用；
6、主电机的过流保护由FR2热继电器来完成；
7、辅助设备的过流保护由FR1热继电器来完成，但FR1动作后控制电路全断电，主、辅设备全停止运行。
一、实验目的1. 理解电机顺序启动的原理和重要性。
2. 掌握电机顺序启动电路的设计和调试方法。
3. 培养实际操作能力和故障排除能力。
二、实验器材1. 三相异步电动机两台2. 交流接触器两台3. 时间继电器一台4. 电流表一台5. 电压表一台6. 控制按钮若干7. 电线若干8. 支路板一块三、实验原理电机顺序启动是指在多台电动机同时工作时，按照一定的顺序依次启动，以确保设备的安全运行。
本实验采用时间继电器来实现电机顺序启动。
四、实验步骤1. 电路设计：- 将两台电动机分别接入主电路。
- 将时间继电器接入控制电路，并设置延时时间为5秒。
- 将控制按钮接入控制电路，实现启动和停止功能。
2. 电路连接：- 按照电路图连接各电器，注意接线的正确性和安全性。
- 检查接线是否牢固，确保无短路和漏电现象。
3. 实验操作：- 打开电源，按下启动按钮，观察第一台电动机是否正常启动。
- 等待5秒后，观察第二台电动机是否正常启动。
- 按下停止按钮，观察两台电动机是否正常停止。
4. 故障排除：- 如果在实验过程中出现故障，先检查电路连接是否正确。
- 检查电器是否损坏，如接触器、继电器等。
- 检查电压和电流是否正常。
五、实验结果与分析1. 实验结果：- 实验过程中，两台电动机按照设定的顺序成功启动和停止。
- 电路连接正确，无短路和漏电现象。
2. 实验分析：- 通过本次实验，我们掌握了电机顺序启动电路的设计和调试方法。
- 理解了电机顺序启动的原理和重要性，为实际应用奠定了基础。
六、实验结论1. 电机顺序启动电路设计合理，能实现两台电动机的顺序启动和停止。
2. 实验过程中，两台电动机运行正常，无异常现象。
3. 通过本次实验，提高了我们的实际操作能力和故障排除能力。
七、实验心得1. 在实验过程中，我们要严谨认真，确保实验安全。
2. 注意观察实验现象，及时发现问题并解决问题。
3. 学会理论联系实际，将所学知识应用于实践。
八、参考文献[1] 三相异步电动机原理与应用[M]. 北京：机械工业出版社，2010.[2] 电机控制技术[M]. 北京：高等教育出版社，2012.[3] 电机实验教程[M]. 北京：中国电力出版社，2014.。
两台电机顺序启动顺序停止控制线路的设计与分析一、引言电机作为工业领域中最常见的动力装置之一，广泛应用于许多行业和领域。
在实际应用中，经常需要对电机进行顺序启动和顺序停止的控制，以确保系统的正常运行和安全操作。
本文将介绍两台电机顺序启动顺序停止控制线路的设计与分析，以及相关的电气原理和控制逻辑。
二、电气原理1.顺序启动控制线路顺序启动是指在启动过程中先启动其中一电机，然后再启动另一电机。
为了实现顺序启动，可以通过使用定时器、继电器、接触器等元件来实现。
2.顺序停止控制线路顺序停止是指在停止过程中先停止其中一电机，然后再停止另一电机。
为了实现顺序停止，可以通过使用定时器、继电器、接触器等元件来实现。
三、线路设计1.顺序启动控制线路设计顺序启动控制线路的设计需要考虑以下几个因素：（1）电机的额定电流和工作电压：根据电机的额定电流和工作电压来选择合适的继电器和接触器。
（2）电机的启动方式：电机的启动方式有直接启动、星角启动、自耦变压器启动等，选择合适的启动方式。
（3）控制方式：可以采用手动控制或自动控制，选择合适的控制方式。
（4）控制逻辑：根据电机启动的顺序和步骤，设计合理的控制逻辑。
2.顺序停止控制线路设计顺序停止控制线路的设计需要考虑以下几个因素：（1）停止方式：电机的停止方式有电流反馈停止、定时停止等，选择合适的停止方式。
（2）控制方式：可以采用手动控制或自动控制，选择合适的控制方式。
（3）控制逻辑：根据电机停止的顺序和步骤，设计合理的控制逻辑。
四、线路分析1.顺序启动控制线路分析顺序启动控制线路的工作原理是通过控制电路中的继电器和接触器的动作来实现电机的顺序启动。
当启动命令输入时，控制线路会按照预先设定好的逻辑顺序使电机依次启动。
在启动过程中，可以通过定时器来设定每一台电机的启动时间间隔，以实现精确控制。
2.顺序停止控制线路分析顺序停止控制线路的工作原理是通过控制电路中的继电器和接触器的动作来实现电机的顺序停止。
两电机顺序启动,逆序停机控制原理一、引言在各种机械设备和工业控制系统中，电机被广泛应用。
为了确保电机的正常运行和保护电机设备，常常需要对其进行顺序启动和逆序停机控制。
本文将重点讨论两电机的顺序启动和逆序停机控制原理。
二、顺序启动原理顺序启动是指在启动多台电机时，按照一定的顺序依次启动各个电机。
这样做的目的是避免同时启动多台电机造成的电网冲击和设备过载。
顺序启动通常采用接触器、继电器或PLC等控制器来实现。
1. 控制电路设计需要设计一个合适的电路来实现顺序启动。
该电路主要由控制开关、断路器、接触器和继电器组成。
通过控制开关的操作，可以控制电机的启动顺序。
2. 工作原理当控制开关关闭时，电路处于断开状态，所有电机均处于停止状态。
当控制开关打开时，电路闭合，电机开始启动。
通过接触器和继电器的控制，可以实现电机的顺序启动。
例如，先启动电机A，待其达到设定转速后，再启动电机B。
3. 应用场景顺序启动主要应用于需要按照一定顺序启动的场合，例如输送带、提升机等需要多个电机协同工作的设备。
通过顺序启动，可以避免电机同时启动造成的电网冲击和设备过载。
三、逆序停机原理逆序停机是指在停止多台电机时，按照一定的顺序依次停止各个电机。
逆序停机可以避免电机停止时出现的冲击和设备损坏。
同样地，逆序停机也可以通过接触器、继电器或PLC等控制器来实现。
1. 控制电路设计逆序停机的电路设计与顺序启动类似，同样由控制开关、断路器、接触器和继电器组成。
控制开关的操作可以实现电机的逆序停机。
2. 工作原理当控制开关关闭时，电路断开，所有电机均处于运行状态。
当控制开关打开时，电路闭合，电机开始逆序停机。
通过接触器和继电器的控制，可以依次停止各个电机。
例如，先停止电机B，待其停止后再停止电机A。
3. 应用场景逆序停机同样适用于需要按照一定顺序停止的场合。
通过逆序停机，可以避免电机停机时的冲击和设备损坏。
四、总结两电机顺序启动、逆序停机控制原理在工业控制系统中起到了重要作用。
两台电机顺序启动顺序停止控制线路的设计及分析电机的顺序启动和顺序停止是一种常见的电动机控制方式，它可以确保电机系统在启动和停止过程中保持稳定和安全。
在这种控制方式下，电机通常按照一定的顺序启动和停止，以避免电源过载和系统电气冲击。
电机顺序启动控制线路通常由以下主要组成部分组成：1.电机控制开关：用于控制电机的启动和停止。
在顺序启动过程中，需要一个控制开关控制电机的启动顺序。
2.启动过载保护器：用于保护电机及电源设备。
在电机启动过程中，可能会出现电流过大的情况，启动过载保护器可以检测电流并在电流过大时切断电源，以保护电机和其他设备。
3.时间继电器：用于调控电机的启动时间间隔。
时间继电器可以设置不同的时间间隔来控制电机的启动顺序，以确保电机可以按照规定的顺序启动。
4.电源供应：提供电机启动所需的电源。
根据实际需求选择合适的电源供应方式，例如直流供电或交流供电。
电机顺序启动控制线路的设计步骤如下：1.确定电机的启动顺序：根据实际需求和系统要求，确定电机的启动顺序。
常见的启动顺序可以按照负载大小进行划分，例如从小负载到大负载循序启动。
2.设计电路图：根据电机的启动顺序，设计电路图。
在电路图中需要包括电机控制开关、启动过载保护器、时间继电器和电源供应等元件。
3.计算电流参数：根据电机的额定电流和系统要求，计算电流参数。
电流参数包括电机启动时的初始电流、负载电流和启动过程中的最大电流。
4.选择合适的元件：根据电流参数和系统要求，选择合适的元件。
例如，选择合适的电机控制开关和启动过载保护器等。
5.设计控制逻辑：根据电路图和系统需求，设计控制逻辑。
这个逻辑需要确保电机按照规定的顺序启动，并且能够及时切断电源以保护电机和其他设备。
6.测试和调试：在设计完电路之后，进行测试和调试。
测试和调试可以检验电路的可行性和正确性，以确保顺序启动控制线路的可靠性和稳定性。
电机顺序停止控制线路通常由以下主要组成部分组成：1.电机控制开关：用于控制电机的启动和停止。
两台笼型电动机M1、M2顺序起停的控制线
路设计
（1）M1、M2能挨次起动，并能同时停止转动。
（2）M1起动后M2起动，M1可点动，M2可单独停止转动。
首先分析主电路，依据要求，有两台电动机可正转，每个电动机使用一个接触器掌握，虽然题目没有明确要求，但基本的电路爱护措施必需要有，主电路如图。
接着分析掌握电路：
①两台电动机正转连续运行
留意，此处没有互锁环节，由于两台电动机要求可同时运行，也没有短路问题。
②挨次起动（联锁环节）
留意，题目要求的挨次起动，理解为M1起动后，M2才能起动，因此需要设置联锁环节。
在上面的掌握线路中加入联锁环节。
在上图中，已经满意了M1、M2可同时停止，且M2可单独停止的要求。
③M1点动
本例可以用上一题的方法实现点动掌握，但此处我们利用中间继电
器来实现这一功能。
图中，增加了一个中间继电器K，正常起动连续运行M1时，按下SB2，K先得电并使其常开帮助触点闭合，KM1得电自锁；当需要点动时，直接按SB5，K不得电KM1无法自锁，因而松开SB5后KM1失电。
点动环节掌握线路简洁，但由于在实际机床中，点动往往处于附加功能的地位，因此必需首先满意连续运行的要求，这样就必需使点动环节避开自锁环节，可以看出该环节变得更加简单，这也说明有些典型掌握线路的合并并不是线性的简洁叠加，而是需要变形的。
最终，加上掌握电路的热继电器触点、熔断器等，从而将主电路和掌握电路补充完整，画在一个完整的电气原理图中。
答案：。
两台电机顺序启动顺序停止控制线路的设计与分析————————————————————————————————作者：————————————————————————————————日期：2两台电机顺序启动顺序停止控制线路的设计与分析班级：姓名：学号：2012年10月30日摘要本文介绍了基于电力拖动的一种电动机的启动停止的设计方案，将两台电动机成功的顺序启动，逆序停止。
我们运用其原理的思路是：用两套异步电机M1和M2，在M2控制回路中串入常开触头，实现只有先开M1才能后开M2，在M1停机按钮上并联一常开触头，实现只有先停M2才能后停M1。
系统用到的元件有常开常闭开关，熔断器，继电器等一些常用的电气元件。
绘制电路图与工作流程图，并进行改进。
因为三相电机的仿真具有很高的难度，在短时间内无法完成，故只使用原理图和电路图进行说明。
关键词：异步电机 M1和M2；常开常闭开关；熔断器；继电器AbstractThis paper introduces the electric drive based on a motor start stop design scheme, the two electric motors successful sequence startup, inverted order to stop. We use the train of thought of its principle is: with two sets of asynchronous motor M1 and M2, in M2 control loop of the string into normally open contacts, realize only first open M1 after can open M2, in M1 stop button on the parallel a normally open contacts, realize only first stop M2 can stop after the M1. The system use components have normally open normally closed switch, fuse, relay and so on some commonly used electrical components. Draw circuit diagram and working flow chart, and makes some improvement. For the simulation of the three-phase motor has high difficulty, unable to complete in a short time, so only use principle diagram and the circuit diagram shows.Keywords: asynchronous motor M1 and M2; Normally open normally closed switch; Fuse; relay目录摘要 (2)ABSTRACT (3)第一章绪论 (5)1.1课题意义 (5)1.2系统参数和要求 (6)1.3选用的电动机 (6)第二章所用元件介绍 (7)2.1熔断器的原理 (7)2.2继电器 (8)2.3常开常闭开关器的选择 (9)第三章工作原理 (11)3.1两台电动机的顺序启动的原理 (11)3.2两台电动机逆序停止的原理 (11)3.3保护方法 (12)参考文献 (13)第一章绪论1.1课题意义与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。
按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。
笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。
绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。
调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。
当向三相定子绕组中通过入对称的三相交流电时，就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。
由于旋转磁场以n1转速旋转，转子导体开始时是静止的，故转子导体将切割定子旋转磁场而产生感应电动势（感应电动势的方向用右手定则判定）。
由于转子导体两端被短路环短接，在感应电动势的作用下，转子导体中将产生与感应电动势方向基本一致的感生电流。
转子的载流导体在定子磁场中受到电磁力的作用（力的方向用左手定则判定）。
电磁力对转子轴产生电磁转矩，驱动转子沿着旋转磁场方向旋转。
通过上述分析可以总结出电动机工作原理为：当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。
在这种情况的要求下，将电动机的转动规律设计清楚显得尤为重要。
电力拖动基础课程设计是电气工程及其自动化专业领域重要的实践环节之一，主要以小型实用性电力拖动系统的软、硬件设计为主。
课程设计的目的和任务：全面熟练掌握电力拖动的应用，使学生掌握小型电力拖动应用系统设计的步骤，通过设计过程对进一步锻炼和培养学生的动手能力。
1.2系统参数和要求Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。
适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。
Y系列中，Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。
Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。
Y80~315电动机采用B 级绝缘。
Y355电动机采用F级绝缘。
额定电压为380V，额定频率为50Hz。
功率3kW及以下为Y 接法；其它功率均为△接法。
电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。
电动机有一个轴伸，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。
1.3选用的电动机选用的异步电机是转速3000r/min的电动机，具体如图1.3参考如下：图1.3 常用异步电机实物图第二章所用元件介绍2.1熔断器的原理熔断器也被称为保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。
它是一种安装在电路中，保证电路安全运行的电器元件。
熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护。
熔断器（实物如图2.1）是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
熔断器是一种过电流保护器。
熔断器主要由熔体和熔管以及外加填料等部分组成。
使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保护的作用。
图2.1熔断器实物图以金属导体作为熔体而分断电路的电器，串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备以及家用电器都起到了一定的保护作用。
具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。
2.2继电器电磁继电器（如图2.2）一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
继电器一般有两股电路，为低压控制电路和高压工作电路。
图2.2 继电器的结构及原理当输入量(如电压、电流、温度等)达到规定值时，继电器使被控制的输出电路导通或断开。
输入量可分为电气量(如电流、电压、频率、功率等)及非电气量(如温度、压力、速度等)两大类。
继电器具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
2.3常开常闭开关器的选择按钮开关：一种短时接通或断开小电流电路的电器，它不直接控制主电路的通断，而在控制电路中发出手动“指令”去控制接触器、继电器等电器，再由它们去控制主电路，故称“主令电器”。
按钮开关的结构以及符号如图2.3（1）按钮开关的结构按钮开关的结构：由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。
常开触头（动合触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于分开状态的触头。
常开(动合)按钮开关，未按下时，触头是断开的，按下时触头闭合接通；当松开后，按钮开关在复位弹簧的作用下复位断开。
在控制电路中，常开按钮常用来启动电动机，也称启动按钮。
常闭(动断)按钮开关与常开按钮开关相反，末按下时，触头是闭合的，按下时触头断开；当手松开后，按钮开关在复位弹簧的作用下复位闭合。
常闭按钮常用于控制电动机停车，也称停车按钮。
复合按钮开关：将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。
未按下时，常闭触头是闭合的，常开触头是断开的。
按下按钮时，常闭触头首先断开，常开触头后闭合；当松开后，按钮开关在复位弹簧的作用下，首先将常开触头断开，继而将常闭触头闭合。
复合按钮用于联锁控制电路中。
（2）按钮开关的安装和使用1)将按钮安装在面板上时，应布置整齐，排列合理，可根据电动机启动的先后次序，从上到下或从左到右排列：2)按钮的安装固定应牢固，接线应可靠。
