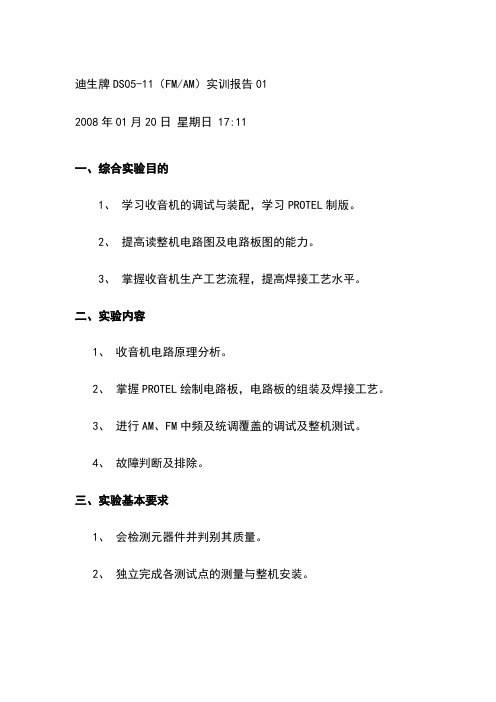

迪生牌DS05-11（FM/AM）实训报告012008年01月20日星期日 17:11一、综合实验目的1、学习收音机的调试与装配，学习PROTEL制版。
2、提高读整机电路图及电路板图的能力。
3、掌握收音机生产工艺流程，提高焊接工艺水平。
二、实验内容1、收音机电路原理分析。
2、掌握PROTEL绘制电路板，电路板的组装及焊接工艺。
3、进行AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实验基本要求1、会检测元器件并判别其质量。
2、独立完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度： AM 达国家C类标准 FM 优于μV级输出功率：大于100mW供电电源： DC 3V立体声耳机输出阻抗：32Ω四、收音机的原理及装配说明本收音机由输入回路混频级、中放、检波级、低放级和功放级等部分组成接收频率范围为535千赫—1065千赫的中段。
１、具体原理：原理框图----图1收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。
集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。
AM/FM型的收音机电路可用如图1所示的方框图来表示。
收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。
2、迪声牌DS05-11收音机原理：本实训中的收音机是一种迪生牌DS05-11（FM/AM）的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1691BM组成。
由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。
机械与车辆学院《电子实习Ⅲ》实习报告（2010-2011学年第一学期）实习题目：AM/FM 收音机的组装及调试姓名：学号：班级：指导老师：实习时间：成绩：一：实习目的通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。
二：实习内容和要求1、对照原理图讲述整机工作原理；2、对照原理图看懂装配接线图；3、了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5、认真细致地安装焊接，排除安装焊接过程中出现的故障。
三：实习设备及材料RW08-11收音机实验套件，电烙铁，焊锡丝，电脑，protel 99软件，五号电池四：收音机原理分析1. 各部分电路的工作原理接收回路工作原理收音机输入回路的任务是接收广播电台发射的无线电波，并从中选择出所需电台信号。
输入回路是由收音机内部的磁棒天线线圈、与调台旋钮相连的可变电容串联构成的LC调谐电路。
旋转调台旋钮可改变电容数值，以达到改变串谐电路固有频率的目的。
变频电路工作原理收音机接收回路送到高频调幅信号(高频调幅信号是运载被传输音频信号的“载波”)，变频电路的作用就是将高频载波变成频率固定为465KHz的中频调幅波，同时保持原调制信号包络线的形状。
中放电路工作原理输入电台信号与本振信号之差是恒为465kHz的固定中频，此差频可在中频“通道”中畅通无阻，并被中频放大器逐级放大，因为这个固定中频就是并联谐振电路的预定谐振频率。
对其它邻近电台的电磁波信号或干扰信号来讲，由于它们与本振信号所产生的差频不是预定的中频，便被“拒之门外”，因而使收音机的选择性大为提高检波电路工作原理混频电路输出的携带音频信号的中频载波由中频放大电路进行两级放大，使得到达二极管检波器的中频载波振幅足够大。
二极管将中频载波振幅中的包络线检波出来，这个包络线就是我们需要的音频信号。
低放和功放工作原理收音机的低放电路，其主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压；而功放级则是进一步把放大后的音频信号进行功率放大，以推动扬声器振动发出声音。
收音机电装实习报告Word文档，可编辑修改！目录一、收音机的分类二、收音机工作原理三、CXA1191M集成块四、整机装配五、整机调试六、故障检验七、原理图与设计电路板DS05-11 AM/FM 收音机实习摘要：一、实习目的：1.学会查找和分析电器器件的资料和功能，掌握收音机原理。
2.了解印刷电路板的设计和制作过程；使用Protel画出原理图和PCB。
3.培养动手实践和独立自主能力，包括掌握焊接、测试和检查等方法和手段。
4.培养创新等综合素质，包括提高自学能力和语言表达能力。
二、课程内容：1、学习元件测试与识别与筛选。
2、学习电路器件焊接与结构装配。
3、学习测量仪器使用与电路调测方法。
4、通过对整机的电路分析，学习电子产品的电路结构与工作原理。
5、故障判断及排除。
三、成果及收获：通过对正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。
关键字：收音机工作原理CXA1191M 整机装配调试故障检验一、收音机的分类1、按接收的广播制式，可分为调幅收音机、调频收音机等；2、按接收的波段，可分为中波收音机、短波收音机、全波段收音机等；3、按体积的，可分为台式收音机、便携式收音机、微型收音机等，4、按功能的，可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成、DSP电子数调机；5、按产地的，可以基本分为进口机与国产机；二、收音机工作原理1、概述把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。
在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。
选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。
调频收音机原理框图FM图形所示输入信号混频四、实习步骤：(1> 收音机的组装1> 元器件的检测装机之前，对所使用的个元器件一一进行严格的检查，看看有没有遗漏或损坏的元件.2> 元器件的安装先将四联、中周、滤波器按老师指点装在指定位置，然后按照电路图将剩余的电阻、电容、电感等元器件焊到指定位置。
插元件时，要注意电解电容的极性以及三极管的管脚，防止插错。
3> 将电位器、耳机插孔安装在指定位置，并用烙铁焊好。
要注意使电位器处于一个平面内。
4> 最后将扬声器和电源线焊好。
5> 检查焊接是否正确。
6> 安装焊接完毕后，仔细对照电路图和电路板图核对每个元器件位置和引线极性，另外还要注意有无搭锡的地方。
(2> 收音机的调试1> 调幅<AM）部分①中频：将中波天线线圈拉倒磁棒边缘，用蜡或牙签初步封住，可以收听中波电，调试白色中周，以调到最响、最清晰为止。
②覆盖：对准当地电台，调试低端覆盖<红色中振），高端覆盖<调C0-4微调）反复两次。
③统调：寻找当地600kHz附近电台，天线线圈调到最佳位置，寻找当地1500kHz附近电台，调C0-3之微调到最佳位置，反复两次。
2> 调频<FM）部分①中频：将L4选频线圈和L5振荡线圈适量拉开，待收到FM电台后，调B3鉴频中周<黑色）到理想位置。
②覆盖：对准当地低端电台<对刻度）调L5，对准当地高端电台调C0-2微调，反复两次。
③统调：先找当地90MHz附近电台调L4，再找当地105MHz附近高端电台调C0-1微调，反复两次，最后一定要将L4、L5用高频蜡牢固地封住，否则易产生机振。
脚 1 2 3 4 5 6 7 8 9 10 11 12 13 14Am 0.36 2.72 1.51 1.27 1.27 1.27 1.46 1.27 1.27 1.27 0 0 0 0.23Fm 0.12 2.29 1.51 1.26 1.26 1.70 1.26 1.26 1.26 1.26 0 0.35 0 0.58脚 15 16 17 18 19 20 21 22 23 24 25 26 27 28Am 0 0 0 0 0 0 1.48 1.11 1.15 0 2.74 3.05 1.53 0Fm 1.36 0 1.36 0 0 0 1.64 1.02 0.92 0 2.73 3.04 1.52 0五、实习小结及心得：在这个电装实习中，进一步熟悉了焊接，能够识别电路图，搞清楚收音机的原理，了解的它的组装过程，并能对照电路图与印制电路图，弄明白各个元器件的作用。
本科生实习报告实习类型教学实习题目收音机安装学院名称专业名称学生姓名学生学号指导教师实习地点实习成绩二〇年月二〇年月第1章实习概述1.1实习基础知识无线电的发射：声波经过电声器件转换成声频电信号，调制器使高频等幅振荡信号被声频信号所调制；已调制的高频振荡信号经放大后送入发射天线，转换成无线电波辐射出去。
无线电广播的接收：收音机的接收天线收到空中的电波；调谐电路选中所需频率的信号；检波器将高频信号还原成声频信号(即解调)；无线电通信(广播也属于无线电通信范畴)的发送和接收概括为互为相反的三个方面的转换过程，即：传送信息--低频信号、低频信号--高频信号、高频信号--电磁波。
调制方式：利用无线电波作为载波，对信号进行传递，可以用不同的装载方式。
在无线电广播中可分为调幅制、调频制两种调制方式。
1.2实习目的学习收音机的调试与装配；培养学生认识元器件及基本识图方法；掌握收音机装配流程，提高焊接工艺水平；提高学生实习报告（论文）撰写的技能。
1.3实习要求对照原理图看懂装配接线图；了解图上符号，并与实物对照；根据技术指标测试各元器件的主要参数；认真细致地安装焊接，排除安装焊接过程中出现的故障。
1.4实习产品简介迪声牌DS05-11（FM/AM）收音机采用CXA1691BM调频/调幅全集成电路珍式收音机，本机灵敏度高体积小巧，外观精致，便于携带。
调幅技术指标：频率范围：525-1605KHz；中频频率：465KHz；灵敏度：≤2mV/m S/N 20dB ；扬声器：Ф57mm 8Ω；输出功率：50mW ；电源：3V（2节5号电池）。
调频技术指标：频率范围：87.5-108MHz；中频频率：10.7MHz；灵敏度：≤10uV/mS/N 30dB；扬声器：Ф57mm 8Ω；输出功率：50mW；电源：3V（2节5号电池）。
第2章实验原理2.1基本原理2.1.1调幅波在发送端，经过调幅的电波叫调幅波。
它保持着高频载波的频率特性，但包络线的形状则和传送信号波形相似。
收音机的电路原理一、收音机的电路原理将所要收听的电台在调频电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率，然后在进行放大和检波。
调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的的音频信号。
经过混频，输出载波的波形变得稀疏且频率降低了，但音频信号的形状没有变。
通常将这个过程叫变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化，最终频率都变为465KHZ,而音频信号没变。
混频器输出的携音频包络的中频信号由中频放大电路进行一级二级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
二极管将中频信号振幅的包络检波出来，这个包络就是我们所需要的音频线号。
音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。
HX108-2型7管半导体收音机频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：5号电池二节。
由图知，整机中含7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需电台信号，经变压器B1耦合到变频管V1基极。
与此同时，由变频管V1、振荡线圈B2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1发射极。
电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列组合频率分量，其中包含本振信号与电台信号的差频（465KHZ）分量，经过中周B3(内含谐振电容），选出所需中频（465KHZ）分量，并耦合到中放管V2基极。
图中电阻R3是用来进一步提高抗干扰性的，二极管VD3是用以限制混频后中频信号振幅（即二次AGC）。
中放由V2、V3等元器件组成的两级小信号谐振放大器。
通过两级中放将混频后所获得的中频信号放大后，送入下一级检波器。
