超外差收音机原理及原理图无线电广播传输过程广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后被高频信号（载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传送的音频信号包含在高频载波信号之内，高频信号再经放大，然后高频电流流过天线时，形成无线电波向外发射，无线电波传播速度为3×108m/s，这种无线电波被收音机天线接收，然后经过放大、解调，还原为音频电信号，送入喇叭音圈中，引起纸盆相应的振动，就可以还原声音，即是声电转换传送——电声转换的过程。
中波的频率（高频载波频率）规定为525—1605kHz（千周）。
短波的频率范围为3500—18000kHz。
超外差收音机原理图3-2为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频（实习图3-2中B处），中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号（实习图3-2中D处）。
再经低放，功率放大后，推动扬声器发出声音。
本机工作原理简述。
电路图见实习图3-3所示C1、B1组成天线输入回路。
VT1、B2、B1、C组成变频级。
VT1为变频管。
初级线圈与C构成变频级负载。
C1、B2组成本机振荡电路，C6为振荡耦合电路，VT2、VT3组成中频放大电路，2AP9为检波电路，R9为音量电位器（带电源开关），C16为高频耦合电容。
VT4、VT5为前置低频放大级、VT6、VT7组成乙类推挽功率放大器。
R16、C21、C17为电源波波电路。
R1、R2、R3、R4、R5、R6、R7、R12、R10、R11、R13、R17、R18为各级的直流偏置电阻。
超外差收音机超外差收音机的安装：①整机电路分析，熟悉元件在印刷板上安装位置。
超外差收音机原理详解超外差收音机方框图超外差收音机电路组成方框图如图Z1002所示。
它主要由输入回路、变频级、中放级、检波级、低放级（前置或推动级）和功放级及电源等部分组成。
超外差收音机的主要工作特点是:采用了"变频"措施。
输入回路从天线接收到的信号中选出某电台的信号后，送入变频级，将高频已调制信号的载频降低成一固定的中频（对各电台信号均相同），然后经中频放大、检波、低放等一系列处理，最后推动扬声器发出声音。
这一"变频"措施，是超外差收音机性能得以改善的关键，也是分析超外差收音机"重点"。
超外差收音机性能指标收音机质量的高低是用其性能指标来衡量的。
国家标准中规定的指标很多，我们就其重要的几项作一介绍。
1.灵敏度收音机正常工作（即输出功率和输出信噪比达到额定值）时，天线上感应的最小信号(场强或电势)称为灵敏度。
它反映收音机接收微弱信号的能力。
使用磁性天线接收信号时，用电场强度来表示，其单位是mV／m，一般中波段收音机的灵敏度应不劣于2mV／m；使用外接天线或拉杆天线时，灵敏度用电势表示，单位是μV。
2.选择性收音机抑制邻近电台信号干扰、选择有用信号的能力称为选择性。
它反映收音机选择电台的能力。
调幅广播电台的中心频率是按9kHz间隔来分布的，故收音机的选择性通常用输入信号失谐±9kHz时，灵敏度的衰减程度来衡量，一般要求收音机的选择性大于20ｄB。
3.失真度收音机输出波形与输入波形相比失真的程度称为失真度。
收音机中对音质有影响的主要是频率失真和非线性失真。
4.波段覆盖范围收音机所能接收的载波频率范围。
调幅收音机的中波段频率范围为535～1605kHz，而短波范围则为1.6─26 MHz，调频收音机的覆盖范围为88─108 MHz。
LC串联谐振回路LC谐振回路LC谐振回路广泛地用于超外差收音机的选频电路之中，如输入回路、变频电路、中频电路等。

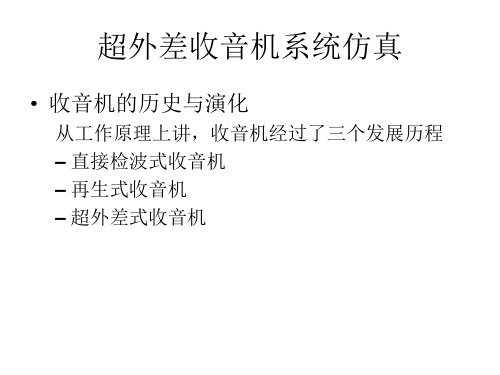

超外差收音机的工作原理及仿真任意的AM已调信号可以表示为Sam(t)=c(t)m(t)，当m(t)=A0+f(t);c(t)=cos(ωct+θ0)，且A0不等于0时，称为常规调幅，其时域表达式为：Sam(t)= c(t)m(t)= [A0 +f(t)] cos(ωct+θ0)超外差接收技术广泛用于无线通信系统中。
图4.9所示是一个基本的超外差收音机的原理框图。
下面以最常见的AM超外差收音机为例来说明。
通常的AM中波广播收音机覆盖的频率范围为540—1700KHz，中频IF频率为455KHz。
商业广播发射采用常规调幅，调制度接近1，且发射功率很大，因此收音机为节省成本、减小体积，一般解调器采用最简单的二极管包络检波。
本地振荡器的典型设置都高于所希望解调的RF信号，即所谓高边调谐。
输入滤波器用于抑止所不希望的信号和噪声，更重要的是去除与期望频率解调中频fIF有关的镜像频率2 fIF信号。
固定的中频IF滤波器用于提高收音机的接收选择性。
通过设计陡峭的滤波器边沿，能使进入解调器的相邻信道的能量最小。
实际电路使用陶瓷滤波器能得到很好的性能，增加一级增益后再检波。
一个基本的AM收音机的系统仿真框图如图4.10所示。
本例主要用于说明超外差AM收音机的工作原理及信号解调过程。
为节省仿真时间，没有按实际的540-1700KHz的频率覆盖范围和455KHz中频（IF）频率设计，而采用了20KHz作为IF。
另外设了30 KHz、40 KHz、50KHz三个载波频率的发射信号（模拟三个电台），模拟调制信号的带宽为5KHz以下。
并设希望接收的频率为第二个电台的频率40 KHz，收音机使用高边调谐，则本振LO应为40+20＝60KHz，且存在一个镜像干扰频率为40+2×20＝80KHz。
整个混频输入与混频输出的频谱搬移过程可以用图4.11表示。
系统采样速率设置为200KHz。
在图4.10的左边对应的是三个AM信号发生器，用来模拟三个电台。
超外差式收音机原理图及电路仿真超外差式收音机原理及电路仿真一、实习目的：1、掌握收音机的原理与组成2、识别各种电子元器件3、掌握焊接技术4、学会超外差收音机的安装与调试二、原理1、最简收音机原理图1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压V AB最大，将该电波接收下来。
经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。
图1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。
由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段525kHZ—1605kHZ获得一致放大是很困难的。
因此用超外差接收方式来代替高放式收音机。
2、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
如图2所示。
由电路原理图可知，整机中含有7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
（1）输入电路：又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。
输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。
输入调谐电路由双连可变电容器的C1-A和B1的初级线圈L1组成，是一并联谐振电路，B1是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πL1C1-A，当改变C1-A时，就能收到不同频率的电台信号。
一．基本要求1.接收频率范围：540HZ-----1600KHZ2.不失真功率大于等于50mW3.选择性大于等于10dB4.工艺组装良好二．无线电广播发射图2-1 无线广播信号发射三．系统的电路实现1.接收机电路框图图3-1接收机电路框图组成2.具体电路图3-2 超外差收音机原理图在发射机中，高频已调波电流流过天线后，形成无线电波向外发射（辐射）。
接收机整体过程：1.电台信号被接收天线（调谐回路的一部分）接收，这个信号记为f s2.本振电路产生频率可调的振荡信号，此信号即为f L3.本振信号与电台信号混频，产生固定中频信号4.中频信号经2级放大5.中频信号经检波，还原发射的音频电信号6.音频电信号经低放，功放，推动喇叭声响四．模块电路的原理1.输入调谐回路原理：任何物体都有其本身的自然谐振频率，当外界对其施加的频率等于其自然谐振频率，就发生了共振。
在物理力学上，表现为振动。
在电学，则表现为谐振，即电磁能量的转换。
图4-1输入调谐回路图4-2 高Q线圈由高Q的磁性天线线圈（提高接收机的选择性）、C A、C A’组成输入调谐回路。
谐振于外来信号的频率（调节可变电容C，可使LC的固有频率=电台频率，产生谐振），信号由L0耦合到L0'，传输到变频管。
2.混频图4-3 混频（主要器件：三极管）有频率变换的作用，利用晶体管特性曲线的非线性部分，使输入信号和本机振荡信号同时加到晶体管上，这时在其输出端就会有两种信号的频率之和及差以及其他频率的信号发生。
因为管子的非线性，集电极输出的电流频率成分有：f=p*f L±q*f c（前者为本振信号，后者为调幅信号）。
所以，混频后，要进行选中频。
LC谐振电路完成了这一任务。
在混频器中，比较重要的是直流工作点。
为了产生混频所必须的非线性和最大的混频增益，直流工作点要合适。
直流集电极(或发射极即图中的A点)电流过大时，则出现不发生混频作用或者混频现象效果较低；电流过小时，则混频管对中频成分的放大作用小。
超外差式收音机原理及电路仿真一、实习目的：1、掌握收音机的原理与组成2、识别各种电子元器件3、掌握焊接技术4、学会超外差收音机的安装与调试二、原理1、最简收音机原理图1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压V AB最大，将该电波接收下来。
经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。
图1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。
由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段525kHZ—1605kHZ获得一致放大是很困难的。
因此用超外差接收方式来代替高放式收音机。
2、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
如图2所示。
在超外差的设计中，本振频率高于输入频率。
用同轴双联可变电容器，使输入回路电容C1-A和本振回路电容C1-B同步变化，从而使频率差值始终保持近似一致，其差值即为中频465KHZ，即：如接收信号频率是600kHz，则本振频率是1055kHz；若接收信号频率是1000kHz，则本振频率是1465kHz；若接收信号频率是1500kHz，则本振频率是1965kHz；图2 超外差收音机组成框图由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f 中频为一固定中频信号。
超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。
3、电路的工作原理（HX108-2七管半导体收音机）图3 收音机原理图由电路原理图可知，整机中含有7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
（1）输入电路：又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。
输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。
输入调谐电路由双连可变电容器的C1-A和B1的初级线圈L1组成，是一并联谐振电路，B1是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πL1C1-A，当改变C1-A时，就能收到不同频率的电台信号。
（2）变频电路：又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（载波频率为fs的高频信号）与本机振荡器产生的振荡信号（频率为fr）在混频器中进行混频，结果得到一个固定频率（465kHz）的中频信号。
这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。
由于混频管的非线性作用，fs与fr在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量。
其中差频分量（fr—fs）就是我们需要的中频信号，可以用谐振回路选择出来，而将其它不需要的信号滤除掉。
本机振荡和混频合起来称为变频电路。
变频电路是以V l 为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
混频电路由Vl、B1的次级线圈等组成，是共发射极电路。
其工作过程是：(磁性天线接收的电台信号)通过输入调谐电路接收到的电台信号，通过Bl的次级线圈L2送到V l的基极，本机振荡信号又通过C1-B送到V l和发射极，两种频率的信号在V1中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机振荡频率和电台频率的差等于465KHz的信号，这就是中频信号。
混频电路的负载是中频变压器，B3的初级线圈和内部电容组成的并联谐振电路，它的谐振频率是465KHz，可以把465KHz的中频信号从多种频率的信号中选择出来，并通过B3的次级线圈耦合到下一级去，而其它信号几乎被滤掉。
（3）中频放大电路：又叫中频放大器，其作用是将变频级送来的中频信号进行放大，一般采用变压器耦合的多级放大器。
中频放大器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。
质量好的中频放大器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。
它主要由V2、V3组成的两级中频放大器。
第一中放电路中的V2负载是变压器T3和内部电容组成，它们构成并联谐振电路，谐振频率是465KHz，与前面介绍的直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。
第二中放由V3和变压器T4组成。
（4）检波和自动增益控制电路：检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。
由于V4发射结的单向导电性，中频调幅信号通过检波三极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成分，取出音频信号和直流分量。
音频信号通过音量控制电位器送往音频放大器，而直流分量与信号强弱成正比，可将其反馈至中放级实现自动增益控制（简称AGC）。
收音机中设计AGC电路的目的是：接收弱信号时，使收音机的中放电路增益增高，而接收强信号时自动使其增益降低，从而使检波前的放大增益随输入信号的强弱变化而自动增减，以保持输出的相对稳定。
中频信号经一级中频放大器充分放大后由T4耦合到检波管V4，V4既起放大作用，又是检波管，V4构成的三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。
AGC控制电压通过R8加到VT2的基极，其控制过程是：外信号电压↑→V3↑—Ib3↑→Ic3↑→Vc3↓通过R8 Vb2↓→Ib2↓→Ic2↓→外信号电压↓（5）音频放大电路：又叫音频放大器，它包括前置低频电压放大器和功率放大器。
一般收音机中有一至两级低频电压放大。
两级中的第一级称为前置低频放大器，第二级称为末级低频放大器。
低频电压放大级应有足够的增益和频带宽度，同时要求其非线性失真和噪声都要小。
功率放大器是用来对音频信号进行功率放大，用以推动扬声器还原声音，要求它的输出功率大，频率响应宽，效率高，而且非线性失真小。
本机由3V直流电压供电。
为了提高功放的输出功率，因此，3V直流电压经滤波电容C15去耦滤波后，直接给低频功率放大器供电。
而前面各级电路是用3V直流电压经过由R12、VD1、VD2组成的简单稳压电路稳压后（稳定电压约为1.4V）供电。
目的是用来提高各级电路静态工作点的稳定性。
（6）电源：各级公用一个电源。
三、识别各种元器件1、电阻：常以色环来标示，其中最常见的为四色环标示。
如采用四色环表示，其第一色环是十位数，第二色环为个位数，第三色环为倍率，表示10的几次方，第四色环为误差率。
例如：四色环的电阻的颜色排列为“红蓝棕金”，则这只电阻的电阻值为260Ω、误差为5%。
2、电解电容的极性：电解电容可用万用表的电阻挡测量其极性。
长角为正极。
3、二极管：晶体二极管内部实质上是一个PN结。
当外加正向电压，也即P端电位高于N端电位时，二极管导通呈低电阻，当外加反向电压，也即N端电位高于P端电位时，二极管截止呈高电阻。
因此可应用万用表的电阻挡鉴别二极管的极性和判别其质量的好坏。
黑段为负极。
4、三极管：三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管有硅平面管和锗合金管两种，每种又有PNP和NPN型两类。
（1）判别基极和管型对于PNP型三极管，C、E极分别为其内部两个PN结的正极，B极为它们共同的负极，而对于NPN型三极管而言，则正好相反：C、E极分别为两个PN 结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和三极管的类型。
具体方法如下：将万用表拨在R×100或R×1K档上。
黑笔接触某一管脚，用红表笔分别接另外两个管脚，这样就可得到三组（每组两次）的读数，当其中一组二次测量都是几百欧的低阻值时，则黑表笔所接触的管脚就是基极，且三极管的管型为NPN型；如用上述方法测得一组二次都是几十至上百千欧的高阻值时，则黑表笔所接触的管脚即为基极，且三极管的管型为PNP型。
（2）判别发射极和集电极已知三极管为NPN型。
将万用表拨在R×100或R×1K档上。
用手将基极与另一管脚捏在一起（注意不要让电极直接相碰），将黑表笔接在与基极捏在一起的管脚上，红表笔接另一管脚，注意观察万用表指针摆动的幅度。
然后将两个管脚对调，重复上述测量步骤。
比较两次测量中表针摆动的幅度，找出摆动幅度大的一次。
黑表笔接的是集电极，红表笔接的是发射极。
对PNP型三极管，则将黑表笔接在与基极捏在一起的管脚上，重复上述实验，找出表针摆动幅度大的一次，这时黑表笔接的是发射极，红表笔接的是集电极。
这种判别电极方法的原理是，利用万用表内部的电池，给三极管的集电极、发射极加上电压，使其具有放大能力。
有手捏其基极、集电极时，就等于通过手的电阻给三极管加一正向偏流，使其导通，此时表针摆动幅度就反映出其放大能力的大小，因此可正确判别出发射极、集电极来。
平端面对自己，三个引脚分别是e,b,c.5、元片电容：第1、2位数字代表电容值，第3位数字代表0的个数，如223，则22*10^3pf。
6、变压器的识别四、安装工艺要求：在动手焊接前用万用表将各元件测量一下，做到心中有数，安装时先装大一点的元件（如中周，变压器），然后安装低矮和耐热的元件（如电阻），最后装怕热的元件（如三极管）。
A:电阻的安装：将电阻的阻值（参照前面所说明的电阻值计算示意图）选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
B瓷片电容和三极管的脚剪的长度要适中，不要剪的太短，也不要留太长，它们不要超过中周的长度，太高会影响后盖的安装。
C磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡，四个线头对应的焊在线路板的铜泊面。
D由于调谐用的双连拔盘安装时离电路板很近，所以在它的园周内的高出部分的元件脚在焊接前先用斜口钳剪去，以免安装或调谐时有障碍，影响拔盘调谐的元件有B2和B4的引出脚，电位器的开关脚和一个引脚。
