收音机电路图总原理图及各部分功能图

电路原理和原理图:调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。

采用CD9088调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。

CD9088采用16脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为 1.8〜5V，典型值为3V。

该电路内含调频收音机从天线接收到鉴频级输岀音频信号的全部功能，并设有搜索调谐电路，信号检测电路，静噪电路，以及频率锁定环（FLL）电路等。

其特点是采用70KHZ中频频率，不设置外围中频变压器，中频选择性由RC中频滤波器来完成，简化了电路、省去了中频频率调试的麻烦，又提高了中频频率特性，并减少了电路体积。

用CD9088可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。

CD9088集成电路各引脚的功能如下表：有关收音机原理还可以参考以下资料:FM 信号由天线引进后从CD9088集成块11脚进入混频电路，电感L1、电阻 R1、电容C1、C2、C3构成输入回路，本振电路的本振频率由 L2、C4及变容二极 管D1决定。

C7为音频静噪电容，C8为中频反馈电容，C9为低通滤波器电容， C10为中频级耦合电容，15脚为搜索调谐端，16脚为电调谐AFC 电压输出端， SB1为复位按钮，SB2为调谐按钮。

按一下SB2按钮收音机就会自动从频率低端 向频率高端选台，当收到一个电台时，便自动锁定电台停止搜索，如要收听下一 个电台节目，可再按一下SB2按钮顺序搜索电台。

当搜索到频率最高端时，按一 下SB1按钮即可回到频率最低端，然再重新选台。

天线输入回路收到的电台信号与本振频率混频后产生70kHz 中频信号。

经RC 中频滤波器完成滤波和放大后送鉴频级处理，然输出音频复合信号，通过静 噪电路后，从CD9088的2脚输出音频复合信号，经 R3 C15去加重电路后，由 C16耦合到由VT1、VT2组成的低频放大电路放大，推动耳机放音。

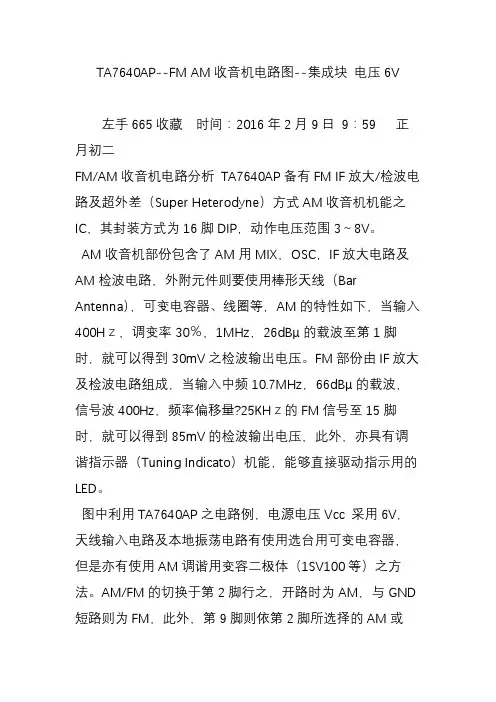

TA7640AP--FM AM收音机电路图--集成块电压6V左手665收藏时间：2016年2月9日9：59 正月初二FM/AM收音机电路分析TA7640AP备有FM IF放大/检波电路及超外差（Super Heterodyne）方式AM收音机机能之IC，其封装方式为16脚DIP，动作电压范围3～8V。

AM收音机部份包含了AM用MIX，OSC，IF放大电路及AM检波电路，外附元件则要使用棒形天线（Bar Antenna），可变电容器、线圈等，AM的特性如下，当输入400Hｚ，调变率30％，1MHz，26dBμ的载波至第1脚时，就可以得到30mV之检波输出电压。

FM部份由IF放大及检波电路组成，当输入中频10.7MHz，66dBμ的载波，信号波400Hz，频率偏移量?25KHｚ的FM信号至15脚时，就可以得到85mV的检波输出电压，此外，亦具有调谐指示器（Tuning Indicato）机能，能够直接驱动指示用的LED。

图中利用TA7640AP之电路例，电源电压Vcc 采用6V，天线输入电路及本地振荡电路有使用选台用可变电容器，但是亦有使用AM调谐用变容二极体（1SV100等）之方法。

AM/FM的切换于第2脚行之，开路时为AM，与GND 短路则为FM，此外，第9脚则依第2脚所选择的AM或FM信号输出。

T1：10.7MHz，IFTT2：455KHz，IFT(级间用）T3：455KHz，IFT(检波用）T4：本地振荡用VC：可变电容TC：可变电容之垫整电容TA7640AP引脚功能的电压资料参数A7640AP引脚功能的电压资料参数调幅/调频1 调幅混频入 1.5/02 调幅混频旁路 1.5/03 调幅本振 2.3/2.34 稳压电源 2.3/2.35 调幅中放出1/0.9678 地09 音频出 1.4/1.510 电源5/511 外接线圈5/512 调幅中放旁路 1.5/1.513 调幅中频入 1.5/1.514 调频中频旁路 1.5/1.515 调频中频入 1.5/1.516 调幅混频出5/5 左手665收藏时间：2016年2月9日9：59 正月初三。

1.德生R-202T型两波段收音机电路图2. “德生”二次变频收音机R9701电路分析接收机二次变频技木早先主要用于军事通信领域，以后逐渐用于民用通讯设备，如对讲机、移动电话、收信机等。

国内将此技术移植于收音机中的德生公司第一家。

第一代“短波王”R9700的推出，曾畅销大江南北，此后，又先后推出R970l、R9702等功能更优异，使用更方便的机型。

二次变频技术与传统的超外差式收音机的电路结构比较，见图1所示。

可以看出，二次变频的应用，使收音机的接收灵敏度和选择性等指标大大提高。

下面将承前启后的R9701机作一典型介绍：图2是德生R970l AM／FM前级电路图，图3为其功放电路与操作功能显示电路。

K1为电源开关。

图2中的Q6、Q7等元件组成双稳态电子波段切换开关。

由于开机瞬间，C10上的电压不能突变，Q7截止，电源电压E+通过R13、R9使Q6导通，其集电极上的低电平使Q4导通，Icl 14脚输入高电平，于是ICl工作在FM状态。

与此同时，Q6集电极外接的FM LED点亮。

拉杆天线ANT接收到的高频信号经CO、F3、c5耦合至Icl①脚。

Icl是一片低电压AM／FM收音机专用集成电路，内含AM／FM本振，混频及检波电路，内部结构如图4所示，引脚功能及实测数据如表1所示。

Icl①脚输入的FM信号经内部高频放大从15脚输出，再由PVC2、C8、L4选频后与PVC2同步调谐的本振信号(PvC3、L5、C24、ICl③脚内部元件组成)一起送入混频器。

混频后从③脚输出的10．7MHz中频信号再经FM选频并送入ICl⑧脚，经内部中频放大，FM鉴频后通过电子开关选通，从11脚输出鉴频后的音频信号。

TuN LED为电台强场指示灯(见图3)。

按动电子波段开关AM时，即相当于给Q6基极一个人为的低电平．Q6截止，FM LED熄灭。

同时Q4也因高电平而截止，ICl工作在调幅波段。

Q6集电极的高电平又使Q7由截止转为导通，AMLED点亮。

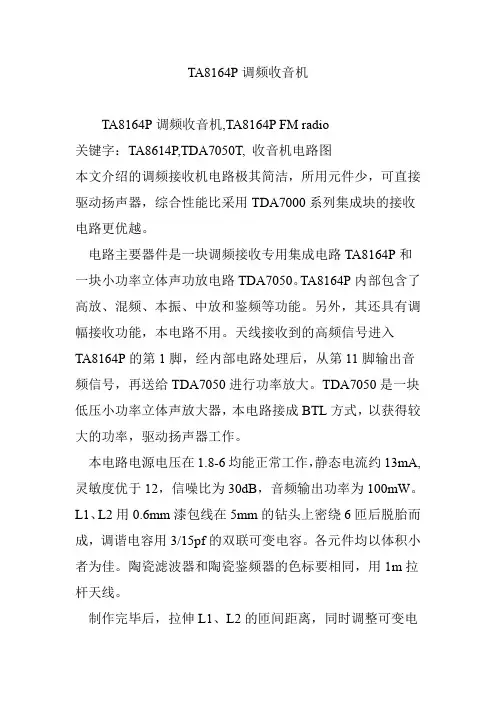

TA8164P调频收音机
TA8164P调频收音机,TA8164P FM radio
关键字：TA8614P,TDA7050T, 收音机电路图
本文介绍的调频接收机电路极其简洁，所用元件少，可直接驱动扬声器，综合性能比采用TDA7000系列集成块的接收电路更优越。

电路主要器件是一块调频接收专用集成电路TA8164P和一块小功率立体声功放电路TDA7050。

TA8164P内部包含了高放、混频、本振、中放和鉴频等功能。

另外，其还具有调幅接收功能，本电路不用。

天线接收到的高频信号进入
TA8164P的第1脚，经内部电路处理后，从第11脚输出音频信号，再送给TDA7050进行功率放大。

TDA7050是一块低压小功率立体声放大器，本电路接成BTL方式，以获得较大的功率，驱动扬声器工作。

本电路电源电压在1.8-6均能正常工作，静态电流约13mA,灵敏度优于12，信噪比为30dB，音频输出功率为100mW。

L1、L2用0.6mm漆包线在5mm的钻头上密绕6匝后脱胎而成，调谐电容用3/15pf的双联可变电容。

各元件均以体积小者为佳。

陶瓷滤波器和陶瓷鉴频器的色标要相同，用1m拉杆天线。

制作完毕后，拉伸L1、L2的匝间距离，同时调整可变电
容，使电路能覆盖所有调频电台即可。

调频收⾳机原理框图调频收⾳机原理框图FM图形所⽰输⼊信号混频四、实习步骤：(1) 收⾳机的组装1) 元器件的检测装机之前，对所使⽤的个元器件⼀⼀进⾏严格的检查，看看有没有遗漏或损坏的元件.2) 元器件的安装先将四联、中周、滤波器按⽼师指点装在指定位置，然后按照电路图将剩余的电阻、电容、电感等元器件焊到指定位置。

插元件时，要注意电解电容的极性以及三极管的管脚，防⽌插错。

3) 将电位器、⽿机插孔安装在指定位置，并⽤烙铁焊好。

要注意使电位器处于⼀个平⾯内。

4) 最后将扬声器和电源线焊好。

5) 检查焊接是否正确。

6) 安装焊接完毕后，仔细对照电路图和电路板图核对每个元器件位置和引线极性，另外还要注意有⽆搭锡的地⽅。

(2) 收⾳机的调试1) 调幅（AM）部分①中频：将中波天线线圈拉倒磁棒边缘，⽤蜡或⽛签初步封住，可以收听中波电，调试⽩⾊中周，以调到最响、最清晰为⽌。

②覆盖：对准当地电台，调试低端覆盖（红⾊中振），⾼端覆盖（调C0-4微调）反复两次。

③统调：寻找当地600kHz附近电台，天线线圈调到最佳位置，寻找当地1500kHz附近电台，调C0-3之微调到最佳位置，反复两次。

2) 调频（FM）部分①中频：将L4选频线圈和L5振荡线圈适量拉开，待收到FM电台后，调B3鉴频中周（⿊⾊）到理想位置。

②覆盖：对准当地低端电台（对刻度）调L5，对准当地⾼端电台调C0-2微调，反复两次。

③统调：先找当地90MHz附近电台调L4，再找当地105MHz附近⾼端电台调C0-1微调，反复两次，最后⼀定要将L4、L5⽤⾼频蜡牢固地封住，否则易产⽣机振。

脚1 2 3 4 5 6 7 8 9 10 11 12 13 14Am 0.36 2.72 1.51 1.27 1.27 1.27 1.46 1.27 1.27 1.27 0 0 0 0.23Fm 0.12 2.29 1.51 1.26 1.26 1.70 1.26 1.26 1.26 1.26 0 0.35 0 0.58脚15 16 17 18 19 20 21 22 23 24 25 26 27 28Am 0 0 0 0 0 0 1.48 1.11 1.15 0 2.74 3.05 1.53 0Fm 1.36 0 1.36 0 0 0 1.64 1.02 0.92 0 2.73 3.04 1.52 0五、实习⼩结及⼼得：在这个电装实习中，进⼀步熟悉了焊接，能够识别电路图，搞清楚收⾳机的原理，了解的它的组装过程，并能对照电路图与印制电路图，弄明⽩各个元器件的作⽤。

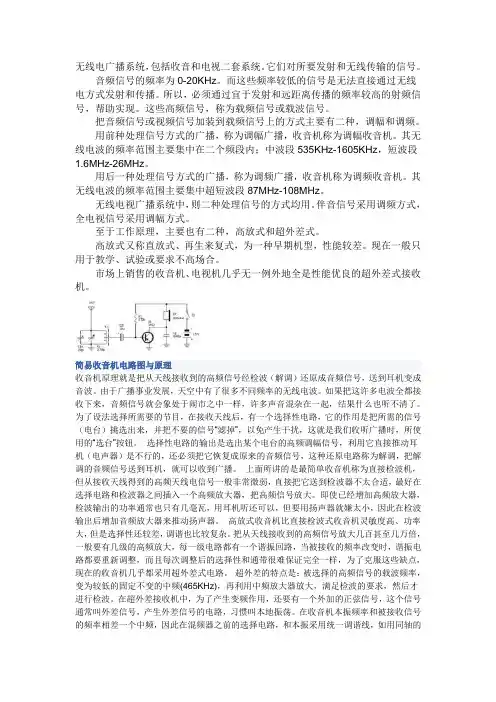

无线电广播系统，包括收音和电视二套系统。

它们对所要发射和无线传输的信号。

音频信号的频率为0-20KHz。

而这些频率较低的信号是无法直接通过无线电方式发射和传播。

所以，必须通过宜于发射和远距离传播的频率较高的射频信号，帮助实现。

这些高频信号，称为载频信号或载波信号。

把音频信号或视频信号加装到载频信号上的方式主要有二种，调幅和调频。

用前种处理信号方式的广播，称为调幅广播，收音机称为调幅收音机。

其无线电波的频率范围主要集中在二个频段内；中波段535KHz-1605KHz，短波段1.6MHz-26MHz。

用后一种处理信号方式的广播，称为调频广播，收音机称为调频收音机。

其无线电波的频率范围主要集中超短波段87MHz-108MHz。

无线电视广播系统中，则二种处理信号的方式均用。

伴音信号采用调频方式，全电视信号采用调幅方式。

至于工作原理，主要也有二种，高放式和超外差式。

高放式又称直放式、再生来复式，为一种早期机型，性能较差。

现在一般只用于教学、试验或要求不高场合。

市场上销售的收音机、电视机几乎无一例外地全是性能优良的超外差式接收机。

简易收音机电路图与原理收音机原理就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。

由于广播事业发展，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

上面所讲的是最简单收音机称为直接检波机，但从接收天线得到的高频天线电信号一般非常微弱，直接把它送到检波器不太合适，最好在选择电路和检波器之间插入一个高频放大器，把高频信号放大。

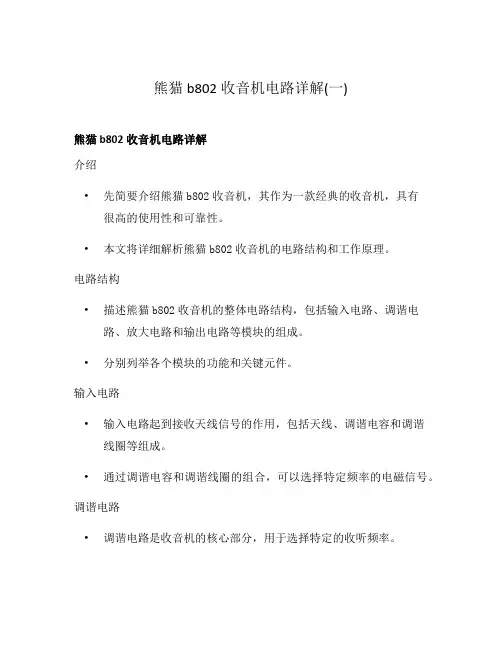

熊猫b802收音机电路详解(一)
熊猫b802收音机电路详解
介绍
•先简要介绍熊猫b802收音机，其作为一款经典的收音机，具有很高的使用性和可靠性。

•本文将详细解析熊猫b802收音机的电路结构和工作原理。

电路结构
•描述熊猫b802收音机的整体电路结构，包括输入电路、调谐电路、放大电路和输出电路等模块的组成。

•分别列举各个模块的功能和关键元件。

输入电路
•输入电路起到接收天线信号的作用，包括天线、调谐电容和调谐线圈等组成。

•通过调谐电容和调谐线圈的组合，可以选择特定频率的电磁信号。

调谐电路
•调谐电路是收音机的核心部分，用于选择特定的收听频率。

•列举所使用的调谐方法，如串联调谐电路或并联调谐电路，并介绍其工作原理。

放大电路
•放大电路用于增强接收到的微弱信号，提高音频质量。

•包括前置放大电路和功率放大电路，分别起到不同的放大作用。

输出电路
•输出电路将放大后的信号转换为音频信号输出到扬声器。

•描述输出电路的组成和工作原理，可以包括音量调节电路和音频放大电路。

结论
•熊猫b802收音机的电路结构包括输入电路、调谐电路、放大电路和输出电路等模块。

•详细解析了各个模块的功能和关键元件，以及它们的工作原理。

•通过本文，读者可以更好地理解熊猫b802收音机的电路设计和工作原理。

1 / 522. “德生”二次变频收音机R9701电路分析接收机二次变频技木早先主要用于军事通信领域，以后逐渐用于民用通讯设备，如对讲机、移动电话、收信机等。

国内将此技术移植于收音机中的德生公司第一家。

第一代“短波王”R9700的推出，曾畅销大江南北，此后，又先后推出R970l、R9702等功能更优异，使用更方便的机型。

二次变频技术与传统的超外差式收音机的电路结构比较，见图1所示。

可以看出，二次变频的应用，使收音机的接收灵敏度和选择性等指标大大提高。

下面将承前启后的R9701机作一典型介绍：2 / 523 / 52图2是德生R970l AM／FM前级电路图，图3为其功放电路与操作功能显示电路。

K1为电源开关。

图2中的Q6、Q7等元件组成双稳态电子波段切换开关。

由于开机瞬间，C10上的电压不能突变，Q7截止，电源电压E+通过R13、R9使Q6导通，其集电极上的低电平使Q4导通，Icl 14脚输入高电平，于是ICl工作在FM状态。

与此同时，Q6集电极外接的FM LED点亮。

拉杆天线ANT接收到的高频信号经CO、F3、c5耦合至Icl①脚。

Icl是一片低电压AM／FM收音机专用集成电路，内含AM／FM本振，混频及检波电路，内部结构如图4所示，引脚功能及实测数据如表1所示。

Icl①脚输入的FM信号经内部高频放大从15脚输出，再由PVC2、C8、L4选频后与PVC2同步调谐的本振信号(PvC3、L5、C24、ICl③脚内部元件组成)一起送入混频器。

混频后从③脚输出的10．7MHz中频信号再经FM选频并送入ICl⑧脚，经内部中频放大，FM鉴频后通过电子开关选通，从11脚输出鉴频后的音频信号。

TuN LED为电台强4 / 52场指示灯(见图3)。

按动电子波段开关AM时，即相当于给Q6基极一个人为的低电平．Q6截止，FM LED熄灭。

同时Q4也因高电平而截止，ICl工作在调幅波段。

Q6集电极的高电平又使Q7由截止转为导通，AMLED点亮。

一款用CXA1191制作的收音机李焱雅本人经查阅CXA1191的有关资料，再结合自己的有关经验，设计并制作出了一款用CXA1191制作的调频收音机（CXA1191本为索尼公司90年代开发的一块调频调幅专用集成电路，考虑调幅收音机音色不太理想，所以只选用其调频电路）。

经细心调试后达到了不错的效果！有兴趣的朋友不妨一试！CXA1191的管脚功能及内部框图如下：，）。

整机原理图如下：如上图所示的收音机的电路中，这部分电路有四个LC调谐回路，带箭头用虚线连在一起的四联可变电容器C l-1a、2a、3a、4a，其中1a、2a分别是调幅和调频波段的输入回路(选台回路)，3a、4a属于其本机振荡回路。

C1-1b、2b、3b、4b是与它们分别适配的微调电容，用作统调。

与C l-1a并联的电感L1为AM(调幅)波段的线圈(绕在中波无线磁棒上)，C1-2a、L2组成调频末级高放的负载选台回路。

与C1-3a、4a并联的L3、L4为振荡电感，与L4并联的电容C4为垫整电容，以改善低频端的跟踪。

S1是波段开关，与集成电路内部的电子开关配合完成波段转换。

以上元件与集成电路(IC)内部有关电路一起构成调谐和本机振荡电路，变频功能由IC内部完成。

CXAll91M／CXAll91P内部还设有调谐高放电路，目的是提高灵敏度。

IC内部变频电路送出的中频信号从“14”脚接线端输出，10.7MHz的调频中频信号经三端陶瓷滤波器CF2选出送IC的“17”脚接线端，465kHz的调幅中频经T1中周选出送IC的“16”脚接线端。

中频信号进入IC内部进行放大并检波。

鉴频(调频检波)和调幅检波电路都在IC内部，检波电路的滤波电容因无法集成到IC内部而外接。

C16是检波电路中滤除中频载波的滤波电容，IC的“23-24”脚接线端之间的C15是检波信号经滤波耦合到音频输入端的耦合电容，“2”脚接线端外接的T2是FM鉴频中周。

解调后得到的音频信号经低频放大和功率放大电路放大后送到扬声器或加到耳机，完成电声转换。

CD9088电调谐收音机电路图设计资料及介绍CD9088是适用于电调谐微小型FM收音机的单片集成电路，采用16脚双列扁平封装，工作电源电压范围为1.8~5V，典型值为3V。

该电路内包含了FM 收音机从天线接收到鉴频输出音频信号的全部功能。

CD9088集成电路的主要特点：CD9088电路设有搜索调谐电路、信号检测电路、静噪电路以及频率锁定环（FLL）电路。

CD9088电路的中频频率为70kHz，外围电路不用中频变压器，其中频选择由电路内部RC中频滤波器来完成。

在调谐方式上，CD9088即可采用传统的可变电容机械调谐，也可像数字调谐收音机那样采用电调谐方式来搜索电台。

在采用电调谐时，只需操作搜索调谐按钮（RUN），电路便自动地由频率低端向频率高端搜索电台，一旦搜索到电台信号，调谐自动停止。

当调谐到FM接收频率最高端时，只需按一下复位按钮(RESET)，本振频率回到最低端，搜索调谐又重新开始。

一、CD9088电调谐收音机典型电路图如下所示：调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。

采用CD9088调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。

CD9088采用16脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为1.8~5V，典型值为3V。

该电路内含调频收音机从天线接收到鉴频级输出音频信号的全部功能，并设有搜索调谐电路，信号检测电路，静噪电路，以及频率锁定环（FLL）电路等。

其特点是采用70KHZ中频频率，不设置外围中频变压器，中频选择性由RC中频滤波器来完成，简化了电路、省去了中频频率调试的麻烦，又提高了中频频率特性，并减少了电路体积。

用CD9088可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。

二、CD9088集成电路各引脚的功能如下表：常用电路图：三、工作原理：FM信号由天线引进后从CD9088集成块11脚进入混频电路，电感L1、电阻R1、电容C1、C2、C3构成输入回路，本振电路的本振频率由L2、C4及变容二极管D1决定。

全波段收音机的电路图分析了解用途了解所读的电子电路原理图用于何处、起什么作用，对于弄请电路工作原理、各部分的功能及性能指标都有指导意义。

浏览下图可知：这是一个典型的全波段收音机电路图。

其用途是将接收到的高频信号通过输入电路后与收音机本身产生的一个振荡电流一起送入变频管内进行“混合”（混频），混频后在变频级负载回路（选频）产生一个新的频率（差频），即中频（465kHz），然后通过中放、检波、低放、功放后，推动扬声器发声。

当然，还要求对振荡频率进行调节（f振－f信=465kHz），并能调节音量的大小。

找出通路指找出信号流向的通路。

通常。

输入在左方、输出在右方（面向电路图）。

信号传输的枢纽是有源器件，所以可按它们的连接关系来找。

从左向右看过去，此电路的有源器件为BG1（变频管）、BG2与BG3（中放管）、BG4与BG5（低放管）、BG6与BG7（功放管），因此可大致推断信号是从BG1的基极输入，经过振荡并混频后产生中频信号，再经过两级中放，然后由检波器把中频信号变成音频信号，最后经过低放、功放后送至扬声器，这样，信号的通路就大致找了出来。

通路找出后。

电路的主要组成部分也就出来了。

化整为零沿信号的主要通路。

根据各基本单元电路或功能电路，将原理图分成若干具有单一功能的部分。

划分的粗细程度与读者掌握电路类型的多少及经验有关。

根据上述通路可清楚地看出，整个电路可分别以BZ1及D1（2AP9）为界分成三部分，我们称之为变频级、中放级（包括检波级）和低功放级（输出）。

分析功能划分成单元电路后，根据已有的知识。

定性分析每个单元电路的工作原理和功能。

1.输入回路和变频级该部分的任务是将接收到的各个频率的高频信号转变为一个固定的中频频率（465kHz）信号输送到中放级放大。

它涉及到两个调谐回路：一个是输入调谐回路，一个是本机振荡回路。

输入调谐回路选择电感耦合形式（磁棒线圈B1），本机振荡回路选择变压器耦合振荡形式（B2）。
