SC-LCT型零序电流互感器说明书

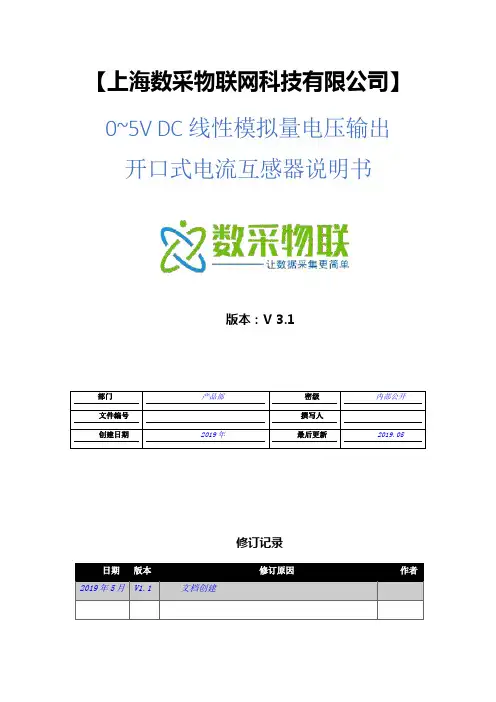

【上海数采物联网科技有限公司】0~5V DC线性模拟量电压输出开口式电流互感器说明书版本：V 3.1修订记录目录1 概述 (2)2 订货规格与选型 (2)3 服务理念 (3)4 产品特性 (3)5 产品核心优势 (4)6 安装方式 (5)7 应用案例 (6)8 注意事项 (6)1概述SC-GP-CT5V是上海数采物联网科技有限公司推出的一款直流电压输出型开合式电流互感器。

广泛应用于交流电流测量领域。

2订货规格与选型3服务理念我司郑州承诺:您购买的不仅仅是产品，还有细致、周到的技术支持服务( =^_^= )凡购买我司无线产品，我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！4产品特性线序定义红色:：负极白色：正极线长：1米采集特性●交流电流：AC 0~100A输出特性●直流电压：DC 0~5V●线性度：2%●取样电阻：内置●负载电阻：应大于10KΩ技术指标●铁芯材料——铁氧体●工作电压——相电压≤660V●工作温度——-25℃～+60℃●存储温度——-30℃～+90℃●频率范围——50Hz～1KHz●抗电强度——输入（裸导体）/输出AC 800V/1min 5mA 50Hz●输出/外壳AC 3.5KV/1min 5mA 50Hz●重量--70g结构特性外形尺寸图（单位mm±0.5）：5产品核心优势➢安全锁定卡扣，安装简单➢内置整流➢压接端子输出➢悬挂式安装➢体积小巧➢经济适用➢性价比高6安装方式一次穿线方法（穿火线）7应用案例本案例中，采用无线电流传感器，实现工厂设备开关机状态监测，得出设备的稼动率和OEE。

8注意事项1）互感器只能测量单相线，火线或零线其中的一根。

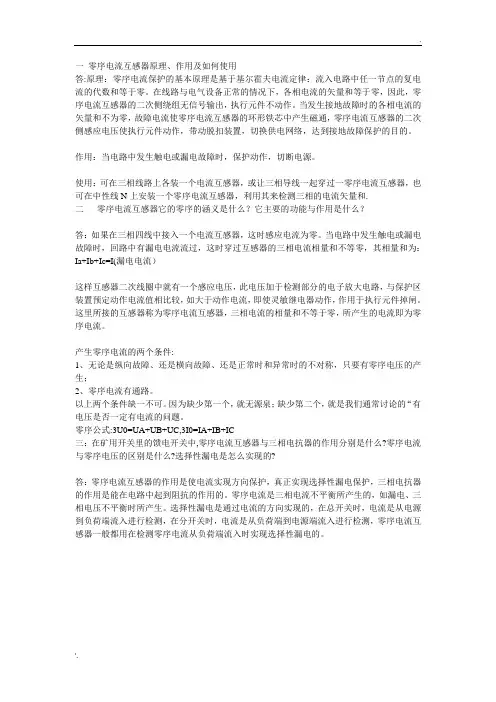

.一零序电流互感器原理、作用及如何使用答:原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。

在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

作用：当电路中发生触电或漏电故障时，保护动作，切断电源。

使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和.二零序电流互感器它的零序的涵义是什么？它主要的功能与作用是什么？答：如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件:1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。

以上两个条件缺一不可。

因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC三：在矿用开关里的馈电开关中,零序电流互感器与三相电抗器的作用分别是什么?零序电流与零序电压的区别是什么?选择性漏电是怎么实现的?答：零序电流互感器的作用是使电流实现方向保护，真正实现选择性漏电保护，三相电抗器的作用是能在电路中起到阻抗的作用的。

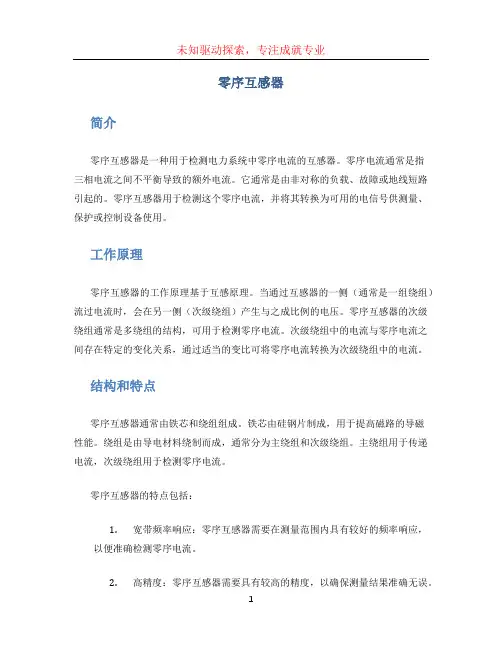

零序互感器简介零序互感器是一种用于检测电力系统中零序电流的互感器。

零序电流通常是指三相电流之间不平衡导致的额外电流。

它通常是由非对称的负载、故障或地线短路引起的。

零序互感器用于检测这个零序电流，并将其转换为可用的电信号供测量、保护或控制设备使用。

工作原理零序互感器的工作原理基于互感原理。

当通过互感器的一侧（通常是一组绕组）流过电流时，会在另一侧（次级绕组）产生与之成比例的电压。

零序互感器的次级绕组通常是多绕组的结构，可用于检测零序电流。

次级绕组中的电流与零序电流之间存在特定的变化关系，通过适当的变比可将零序电流转换为次级绕组中的电流。

结构和特点零序互感器通常由铁芯和绕组组成。

铁芯由硅钢片制成，用于提高磁路的导磁性能。

绕组是由导电材料绕制而成，通常分为主绕组和次级绕组。

主绕组用于传递电流，次级绕组用于检测零序电流。

零序互感器的特点包括：1.宽带频率响应：零序互感器需要在测量范围内具有较好的频率响应，以便准确检测零序电流。

2.高精度：零序互感器需要具有较高的精度，以确保测量结果准确无误。

3.良好的线性性能：零序互感器的输出电压与输入电流之间应保持良好的线性关系，以便进行简化的电信号处理。

4.耐高电压击穿能力：由于电力系统中可能存在高电压，零序互感器需要具备一定的耐压能力，以防止绝缘破坏和设备损坏。

应用领域零序互感器在电力系统中的应用广泛，其中包括：1.电能计量：零序互感器可用于电能计量装置中，以准确测量电力系统中的总电流。

2.故障检测：通过检测电流中的零序成分，可以快速检测电力系统中的短路或地线故障。

3.谐波分析：零序互感器可用于分析电力系统中的谐波成分，并辅助采取合适的补偿措施。

4.保护装置：零序互感器可与保护装置配合使用，用于监测电力系统中的零序电流，并触发保护装置以保护设备和人员的安全。

安装和维护安装零序互感器时，应注意以下事项：1.选择合适的安装位置：应选择在电力系统中能够准确反映零序电流的位置进行安装。

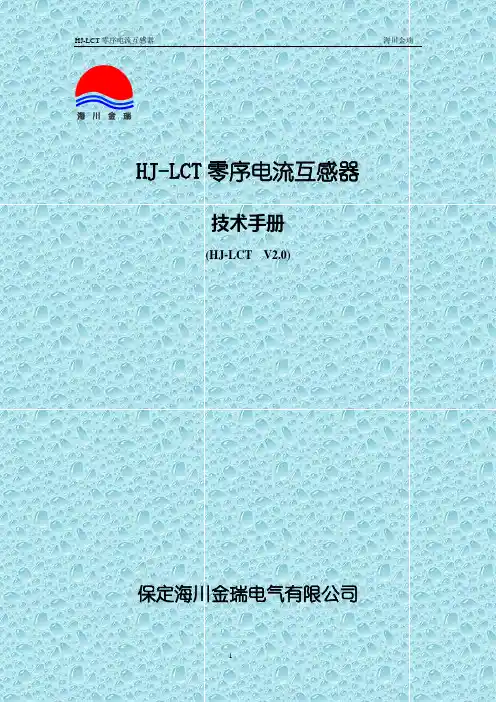

海 川 金 瑞HJ-LCT零序电流互感器技术手册(HJ-LCT V2.0)保定海川金瑞电气有限公司目录1简介2型号说明3使用条件4产品类别及主要数据5安装6定制7零序电流互感器设计选型参考8定货须知9外形图及数据表1.简介我公司生产HJ-LCT系列、孔径φ80mm～φ240mm的零序电流互感器(电缆型)，有各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。

产品分整体式和组合式两类。

互感器采用工程塑料外壳，树脂浇注成全密封，外形美观、安装方便、节省安装空间，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)的需要。

2. 型号说明HJ-LCT J XX A.B.C.JHJ-LCT J K XX A.B.C.J类别内孔直径（mm）组合式（开口式）接地保护电流互感器公司标志3. 使用条件3.1环境温度：最高温度+60℃ 日平均气温不超过+40℃ 最低气温-5℃；3.2海拔不超过1000m (高原使用时特殊定货)；3.3相对湿度 < 85％。

4. 产品类别及主要数据4.1交流电压0.4KV以上（电缆）；4.2电网频率50Hz；4.3同名端：一次由“L1”侧穿入，二次为“K1”；4.4型号及数据、外形尺寸见图表。

5.安装5.1整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

5.2开口式互感器安装不受电缆敷设与否的限制，具体安装方法如下：5.2.1拆下互感器“ K1 ”、“ K2 ”的联接压片。

5.2.2将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。

5.2.3将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。

5.2.4将联接片固定在“ K1 ”、“ K2 ”上。

5.2.5开口式互感器上下两部分不可与其他互感器互换。

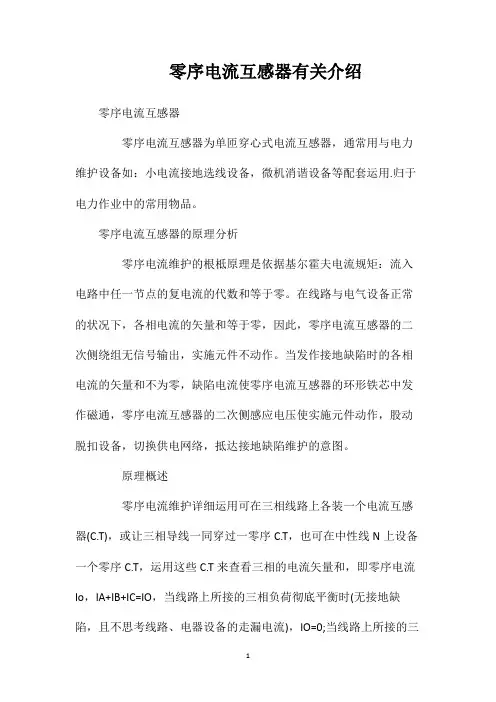

零序电流互感器有关介绍零序电流互感器零序电流互感器为单匝穿心式电流互感器，通常用与电力维护设备如：小电流接地选线设备，微机消谐设备等配套运用.归于电力作业中的常用物品。

零序电流互感器的原理分析零序电流维护的根柢原理是依据基尔霍夫电流规矩：流入电路中任一节点的复电流的代数和等于零。

在线路与电气设备正常的状况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，实施元件不动作。

当发作接地缺陷时的各相电流的矢量和不为零，缺陷电流使零序电流互感器的环形铁芯中发作磁通，零序电流互感器的二次侧感应电压使实施元件动作，股动脱扣设备，切换供电网络，抵达接地缺陷维护的意图。

原理概述零序电流维护详细运用可在三相线路上各装一个电流互感器(C.T)，或让三相导线一同穿过一零序C.T，也可在中性线N上设备一个零序C.T，运用这些C.T来查看三相的电流矢量和，即零序电流Io，IA+IB+IC=IO，当线路上所接的三相负荷彻底平衡时(无接地缺陷，且不思考线路、电器设备的走漏电流)，IO=0;当线路上所接的三相负荷不平衡，则IO=IN，此刻的零序电流为不平衡电流IN;当某一相发作接地缺陷时，必定发作一个单相接地缺陷电流Id，此刻查看到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。

零序电流互感器的效果进程零序电流维护通常适宜运用于TN接地体系。

因为当发作一相接地时，对TN-S体系Id回路阻抗包含相线阻抗Z1，PE线阻抗ZPE和触摸阻抗Zf，即Zs=Z1+ZPE+Zf;关于TN-C体系，Id回路阻抗包含相线阻抗Z1，PEN线阻抗ZPEN和触摸电阻Zf，即ZS=Z1+ZPEN+Zf;关于TN-C-S体系，Id回路阻抗包含相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和触摸电阻Zf，即ZS=Z1+ZPEN+ZPE+Zf，发作的单相接地缺陷电流Id=220/ZS，显着大于无缺陷时的三相不平衡电流，只需整定适宜，就可查看动身作接地缺陷时的零序电流，以堵截缺陷回路。

零序电流互感器作用原理朋友们！今天咱来聊聊一个在电力世界里挺神秘又特别重要的家伙——零序电流互感器。

你可别小看它哦，它就像是电力系统里的一个小机灵鬼，发挥着超级关键的作用呢！那啥是零序电流互感器呀？简单来说呀，它就是一种专门用来检测零序电流的设备。

你可能会问啦，啥又是零序电流呢？哈哈，这就得从电力系统的三相电路说起咯。

在正常情况下呀，三相电流是平衡的，就像三个小伙伴手拉手，一起整齐划一地往前走。

可是呢，一旦出现了故障，比如说发生了接地短路这种事儿，那这平衡可就被打破啦！这时候就会出现一种特殊的电流，它在三相电路里的大小和相位都和正常时候不一样，这就是零序电流啦。

而零序电流互感器呢，就是那个能敏锐地察觉到这个“调皮鬼”出现的小神探！它的工作原理其实挺有趣的。

想象一下，零序电流互感器就像是一个超级敏感的小探测器，它被安装在电力线路或者设备上。

当零序电流这个“调皮蛋”跑出来捣乱的时候呀，它就会立刻察觉到。

这是为啥呢？因为零序电流互感器有一个神奇的本领，它能够利用电磁感应的原理。

啥是电磁感应呢？就好比你拿着一块磁铁在一根导线旁边快速晃动，导线里就会产生电流，这就是电磁感应的一个小例子啦。

零序电流互感器里面有一个铁芯，就像是它的小脑袋瓜，特别聪明。

当零序电流从它周围经过的时候呀，这个铁芯就会被电流产生的磁场给“磁化”啦，就好像被施了魔法一样。

然后呢，在铁芯上缠绕着的线圈就会感应出一个电流来，这个感应电流就和零序电流有着密切的关系哦。

通过测量这个感应电流的大小和相位，我们就能知道零序电流的情况啦，是不是很神奇呀？比如说，在电力系统发生接地短路故障的时候，零序电流会突然增大。

这时候零序电流互感器就会迅速感应到这个变化，然后把这个信号传递给保护装置。

保护装置接到信号后，就会像一个勇敢的卫士一样，立刻采取行动，比如说切断故障线路，防止故障进一步扩大，保护整个电力系统的安全。

这就好比是一个警报系统，一旦有危险出现，马上拉响警报，让大家都能及时应对。

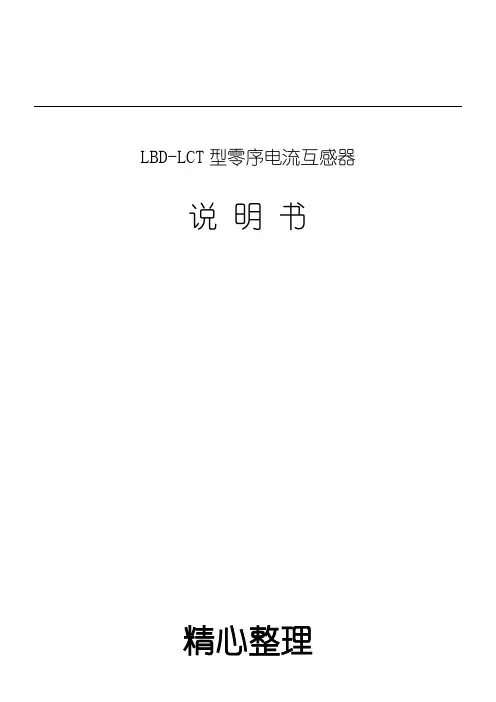

LBD-LCT型零序电流互感器精心整理编写：精心整理精心整理目录1.2.3.4. 外型及安装尺寸（所有互感器均提供整体式和开口式两种规格） (7)5. 安装使用说明 (18)6. 注意事项 (18)精心整理7. 现场电缆与互感器规格选择参数 (18)精心整理1.简介具有精Array绝缘性3.3同名端：一次由互感器正面“L1”侧穿入，二次为“K1”。

3.4型号及数据、外型尺寸详见后续图表。

3.5 普通零序电流互感器零序电流：一次侧输入电流1A～36A（36A以上定做），二次侧输出电流20mA～300mA，提供4个接线端子可选。

精心整理3.6二次负荷电阻：≤1.0Ω4.外型及安装尺寸（所有互感器均提供整体式和开精心整理精心整理精心整理精心整理备注：内径260mm及以上的普通零序电流互感器外型和安装尺寸订货时以图纸为准。

4.2特制零序电流互感器为适应电力行业电网扩容需要，我公司还生产各种大电流零序互感器，主要配合我公司MLN98微机小电流接地选线装置使用，应用范围较普通零序产品有显著扩大。

其性能、型号及尺寸如下:精心整理精心整理方形：单位：毫米精心整理精心整理精心整理精心整理1、产品型号、内孔直径；2、一次零序电流、二次零序电流（或电流比）；注：Ø8.5孔为通孔，可做为水平安装用。

圆形互感器外形尺寸图精心整理注：圆形互感器根据技术参数提供四位接线端子（K1、K2、K3、K4）和两位接线端子（K1、K2）两种规格。

5.安装使用说明5.1零序电流互感器要远离其它较强磁场或导磁体以防干扰造成影响。

5.25.7在安装6.1精心整理精心整理精心整理。

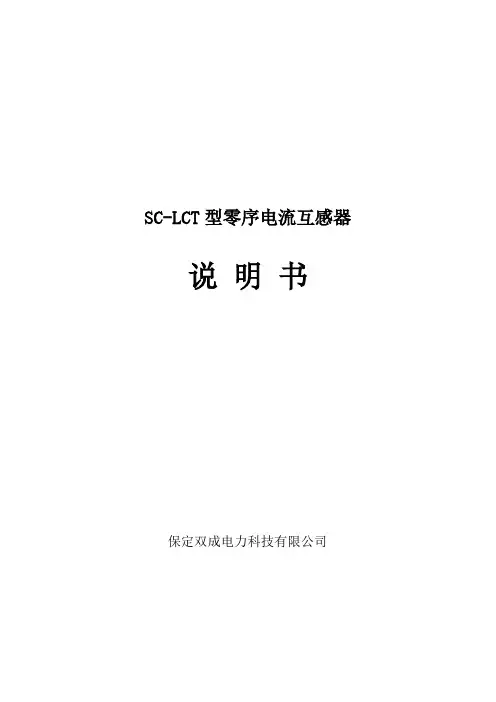

SC-LCT型零序电流互感器说明书保定双成电力科技有限公司SC-LCT型零序电流互感器技术使用说明书目录一简介 (1)二使用环境 (1)三零序电流互感器技术指标 (1)四型号说明 (1)五外型及安装尺寸 (2)1 普通零序电流互感器 (2)2 特制零序电流互感器 (2)3 大容量零序电流互感器 (3)4其它种类零序电流互感器 (4)5 普通及特制零序电流互感器外形尺寸图 (5)六使用说明 (5)七注意事项 (6)八现场电缆与互感器规格选择参数 (6)技术使用说明书 SC-LCT型零序电流互感器一、简介SC-LCT型零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测，质量优于国标GBl208—1997《电流互感器》，广泛应用于电力、冶金、煤炭、铁路、石油、化工、建材等行业的供电系统中。

SC-LCT系列零序电流互感器是电缆型，外形设计为圆形和方形两种，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外型美观，具有灵敏度高、线性度好、运行可靠、安装方便的特点，其性能优于一般的零序电流互感器。

应用范围广泛，不仅适用电磁型继电保护，还能适用于电子和微机保护装置，特别是SC-LCT普通型零序电流互感器也能适应于零序电流在1A、2A的系统。

用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。

二、使用环境1、环境温度：-5℃～+60℃，日平均气温不超过+40℃。

2、相对湿度：＜95%。

3、海拔高度：≤3000m4、周围介质无导电尘埃与导电金属或使绝缘损坏腐蚀性气体、霉菌等。

三、零序电流互感器技术指标1、交流电压：0.4KV～66KV。

2、电网频率：50Hz。

3、同名端：一次由互感器正面“L1”侧穿入，二次为“K1”。

4、型号及数据、外型尺寸详见后续图表。

四、型号说明SC －LCT (Y / F) XX (T)定货时请提供如下数据：1、产品型号、内孔直径；2、一次零序电流、二次零序电流（或变比）；3、二次负荷容量（VA）或负载阻抗；4、准确级（如果有）；SC-LCT型零序电流互感器技术使用说明书五、外型及安装尺寸（所有互感器均提供整体式和开口式两种规格）1、普通零序电流互感器一次侧输入电流1A～36A（36A以上定做），二次侧输出电流20mA～300mA，与我公司微机小电流系统接地选线装置配套，二次负荷电阻：≤1.0Ω。

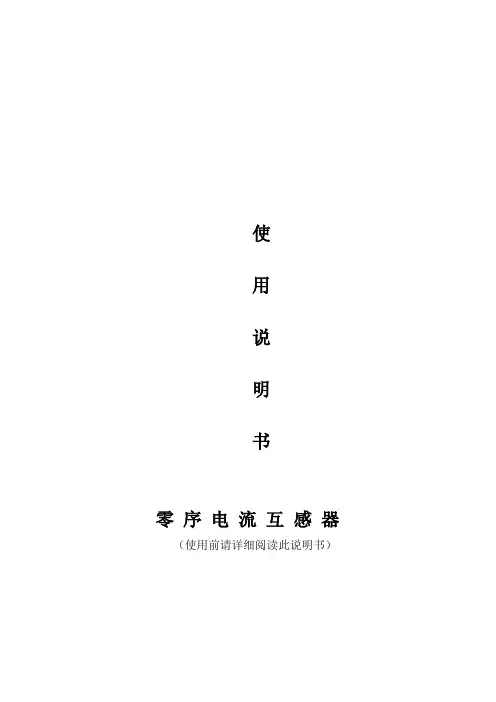

零序电流互感器使用说明
一，型号含义：
LZH－L J /X
电流互感器
接地保护
X为圆形K（开口式）二，外形尺寸：
型号：LZH_LJK
零序电流互感器外型示意图
注：其中孔径为￠M，长为L高为H厚度为D，地脚中心距为E，B、C为四孔间尺寸，￠8.5孔为通孔，可做水平安装用。

型号：LZH-LXK型
注：其中孔径为Ф，长为L高为H厚为D，地脚中心距为A
三，外形安装尺寸：
LZH－LJK系列外形安装尺寸
LZH－LXK系列外形安装尺寸
三，LZH-LJK系列：常用变比（特殊变比根据客户要求设计制作）
LZH-LXK系列：常用变比（特殊变比根据客户要求设计制作）
四，现场电缆与互感器规格选择参数：
防冻防裂，环氧浇注树脂，外壳好。

零序电流互感器使用说明
一，型号含义：
LZH－L J /X
电流互感器
接地保护
X为圆形K（开口式）二，外形尺寸：
型号：LZH_LJK
零序电流互感器外型示意图
注：其中孔径为￠M，长为L高为H厚度为D，地脚中心距为E，B、C为四孔间尺寸，￠8.5孔为通孔，可做水平安装用。

型号：LZH-LXK型
注：其中孔径为Ф，长为L高为H厚为D，地脚中心距为A
三，外形安装尺寸：
LZH－LJK系列外形安装尺寸
LZH－LXK系列外形安装尺寸
三，LZH-LJK系列：常用变比（特殊变比根据客户要求设计制作）
LZH-LXK系列：常用变比（特殊变比根据客户要求设计制作）
四，现场电缆与互感器规格选择参数：
防冻防裂，环氧浇注树脂，外壳好。

零序电流互感器使用说明一、概述北京华星恒业电气设备有限公司是北京中关村科技园区注册的高新技术企业，有多年零序电流互感器的生产经验，质量优于国标GB1208-1997《电流互感器》，并通过了电力工业部电气设备质量检测中心型式试验﹝武高所﹞。

产品已用于国家许多重点工程，天安门广场、天津新港﹑厦门航空工业区、东莞500kv站等,产品销往北京、天津、上海、广东、福建、山西、河北、云南等二十几个省市.我公司生产的HXHY-LJ系列（孔径ф80mm～ф240mm）零序电流互感器﹝电缆型﹞，有各种容量、变比准确限值系数的高精度零序电流互感器，以及与小电流接地选线装置继电器等配套的高灵敏度零序电流互感器。

产品分整体式和组合式两类。

互感器采用工程塑料外壳，树脂浇注成全密封状，外形美观；安装方便，可节省安装空间；规格品种多，可适应各种保护装置的需要。

互感器能适应电力系统各种运行方式（中性点接地，中性点不接地、大电阻接地、小电阻接地和经消弧线圈接地）的需要。

二、型号含义三、使用条件1.环境温度：最高温度+60℃；日平均气温不超过+40℃，最低气温-5℃；2.海拔：不超过2000m （高原使用时特殊订货）；3.相对湿度：﹤85%四、产品类型及主要数据1.交流电压0.4KV 以上（电缆型）；2.电网频率50Hz；3.同名端：一次由“L1”侧穿入，二次为”k1”；4.型号及数据外形尺寸见图表。

五、安装1.整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

2.开口式互感器不受电缆敷设与否的限制，具体方法如下：1)拆下互感器“k1”、“k2”的连压片；2)将互感器顶部两条内六角螺栓松开拆下，互感器便分成两部分；3)将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓。

注意互感器两部分要对齐，以免影响性能；4)将连接片固定在“k1”、“k2”上；5)开口式互感器上下两部分不可与其他互感器互换。
