. .HS-LJK（LXK）系列零序电流互感器使用说明书市华硕电气目录一、概述 (2)二、型号说明 (2)三、使用环境及条件 (2)四、产品类别及主要数据 (2)五、安装 (2)六、定货说明 (3)七、定制 (3)八、HS-LJK系列零序电流互感器的外形、安装尺寸及技术参数 (3)九、保护用零序电流互感器的外形、安装尺寸及技术参数 (5)十、HS-LXK系列的外形、安装尺寸及技术参数 (7)十一、电缆、互感器配合参考 (9)十二、互感器的选择 (9)HS-LJK（LXK）零序电流互感器一、概述零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。
HS-LJK、HS-LXK系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。
绝缘性能好，外形美观。
具有灵敏度高、线性度好、运行可靠、安装方便等特点。
其性能优于一般的零序电流互感器，使用围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。
用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相适应的零序电流互感器。
二、型号说明HS-LJK XX JHS-LXK XX华硕电气保护用大容量零序电流互感器径外形（JK为方形，XK为圆形）三、使用环境及条件·环境温度：-10℃～40℃·大气压力：80～110KPa·空气相对湿度：90%（25℃）、50%（40℃）四、产品类别及主要数据·电压：0.38KV～66KV ·电网频率：50Hz·同名端一次由“L1”侧穿入,二次为“K1”·型号、主要数据、外形尺寸参见图一、图二、表一、表二、表三、表四。
五、安装·整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
·开口式互感器不受电缆敷设与否的限制，具体方法如下：（1）拆下互感器“K１ˊ”、“K２ˊ”的联接压片（圆形互感器无此项要求）。
零序电流互感器使用说明一、概述零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作，实现保护或监控。
TLLJ（Z）系列零序电流互感器是电缆型，采用ABS工程塑料外壳，树脂浇筑成全密封，绝缘性能好，外形美观，具有灵敏度高，线性度好，运行可靠，安装方便等特点，其性能优于一般的零序电流互感器。
应用范围广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电组接地、消弧线圈接地）选用相适应的零序电流互感器。
二、使用条件1、环境温度：-10℃~60℃日平均不超过+40℃2、海拔高度≤1000m（高原使用时特殊定货）3、相对温度≤85%4、周围截止无导电尘埃与导电金属或使绝缘损怀的腐蚀性气体、霉菌等。
三、产品类别及主要数据1、电压：0.38~66KV2、电网频率：50HZ3、同名端，一次由互感器正面“L1”侧穿入，二次为“K1”四、安装1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器安装可随时进行，具体安装方法如下：①拆下互感器“K1'”、“K2'”的联接压片。
②将互感器顶部两条内六角螺栓松开拆下，互感器便分成两部分。
③将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓，互感器两部分要对齐以免影响性能；④将联接片固定在“K1’”、“K2’”上；⑤开口式互感器上下两部分不可与其它互感器互换。
五、定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要的零序电流互感器的种类也就很多，我公司可根据用户的需要，设计生产各种规格和各种孔径的零序电流互感器以及与其配套的保护装置内的变送传感器。
六、定货时请说明1、产品型号、内孔直径（mm）；2、一次零序电流，二次电流（或电流比）；3、二次负荷容量或负载阻抗；4、准确限值系数、准确级（如果有）。

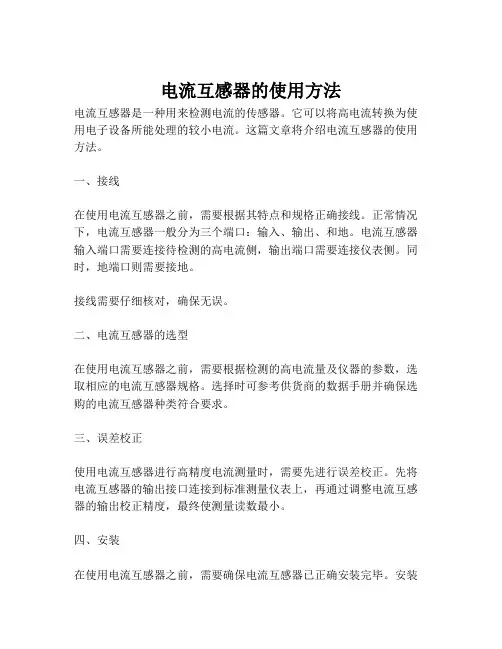

电流互感器的使用方法电流互感器是一种用来检测电流的传感器。
它可以将高电流转换为使用电子设备所能处理的较小电流。
这篇文章将介绍电流互感器的使用方法。
一、接线在使用电流互感器之前，需要根据其特点和规格正确接线。
正常情况下，电流互感器一般分为三个端口：输入、输出、和地。
电流互感器输入端口需要连接待检测的高电流侧，输出端口需要连接仪表侧。
同时，地端口则需要接地。
接线需要仔细核对，确保无误。
二、电流互感器的选型在使用电流互感器之前，需要根据检测的高电流量及仪器的参数，选取相应的电流互感器规格。
选择时可参考供货商的数据手册并确保选购的电流互感器种类符合要求。
三、误差校正使用电流互感器进行高精度电流测量时，需要先进行误差校正。
先将电流互感器的输出接口连接到标准测量仪表上，再通过调整电流互感器的输出校正精度，最终使测量读数最小。
四、安装在使用电流互感器之前，需要确保电流互感器已正确安装完毕。
安装时需要注意以下几点：1. 电流互感器需安装在干燥、无尘、无腐蚀的环境中。
2. 电流互感器需要使主轴水平。
3. 电流互感器需使用标准安装工具固定。
4. 电流互感器的安装需与电源、仪表及被测电网产生足够的距离。
五、注意事项1.不要超过电流互感器的最大电流量，否则可能会损坏电流互感器。
2.在使用电流互感器时，请确保电路已切断，以免造成伤害。
3.要安全使用电流互感器，需要遵循操作规程，紧固好接线插件，以确保电流互感器无持续危险的情况。
总结通过以上的介绍，我们了解了使用电流互感器的方法和注意事项。
在使用时需要正确接线、校准、选择适当的电流互感器型号、正确安装、并遵守相关安全操作规程，以确保安全、精准的电流测试。
ZB－LJ（K）系列零序电流互感器一、概述保定众邦电气有限公司是高新技术企业，有长期的零序电流互感器的生产经验，质量优于国标GBl208—1997《电流互感器》。
产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点，该产品已用于国家许多重点工程。
我公司生产ZB-LJ(K),系列、孔径φ40mm～φ300mm的零序电流互感器(电缆型)，用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作实现保护或监控。
互感器采用ABS工程塑料外壳，全密封树脂浇注而成，外形美观、安装方便、节省安装空间。
有各种容量、变比、准确限值系数的高精度零序电流互感器，产品分整体式和组合式两类，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式(中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地)的需要。
二、型号说明ZB-LJ（K）□ A.B.C.J众邦电气有限公司类别零序电流互感器内孔直径注：（K）--组合式 (开口式)；A:与AD11/60型继电器配合使用；B: 与DL1/0.2型继电器配合使用；C:与保护配合使用； J: 与继电保护装置配合使用；LXK:圆开口三、使用条件1、环境温度：－10℃~60℃ ,日平均气温不超过+40℃。
2、海拔不超过1000m (高原使用时定货时要注明)。
3、相对湿度 < 85％。
4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
四、安装1、整体式零序电流互感器要在敷设电缆前进行安装，电缆安装时穿过互感器。
2、开口式互感器安装可以随时进行，具体安装方法如下：（1）、拆下互感器“ K1 ”、“ K2 ”的联接压片。
（2）、将互感器顶部两条内六角螺栓松开拆下，互感器分成两部分。
（3）、将互感器套在电缆上，把两个接触面擦干净，涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
（4）、将联接片固定在“ K1 ”、“ K2 ”上。
零序电流互感器穿线方法零序电流互感器是一种用于电力系统中的保护装置，它可以检测电力系统中的零序电流，从而实现对电力系统的保护。
在使用零序电流互感器时，需要进行穿线操作，以确保其正常工作。
下面将介绍零序电流互感器的穿线方法。
一、零序电流互感器的基本原理零序电流互感器是一种电流互感器，它可以检测电力系统中的零序电流。
在电力系统中，零序电流是指三相电流不平衡时，通过中性点流过的电流。
零序电流互感器的基本原理是利用电流互感器的变压作用，将电力系统中的零序电流变成可以测量的电流信号，从而实现对电力系统的保护。
二、零序电流互感器的穿线方法1. 确定穿线位置在进行零序电流互感器的穿线操作之前，需要先确定穿线位置。
一般来说，零序电流互感器的穿线位置应该选择在电力系统的中性点处。
如果无法确定中性点的位置，可以通过测量三相电流的大小来确定。
2. 进行穿线操作确定穿线位置之后，就可以进行穿线操作了。
穿线操作的具体步骤如下：（1）将电力系统中的三相电流分别接入零序电流互感器的三个相位端口。
（2）将零序电流互感器的中性端口接入电力系统的中性点处。
（3）将零序电流互感器的输出端口接入保护装置或测量仪表。
3. 注意事项在进行零序电流互感器的穿线操作时，需要注意以下事项：（1）穿线前需要确认电力系统的电压等级和电流等级，以确保零序电流互感器的额定电压和额定电流符合要求。
（2）穿线时需要注意线路的接线顺序，以确保电流互感器的正常工作。
（3）穿线后需要进行电气测试，以确保零序电流互感器的输出信号符合要求。
三、总结零序电流互感器是一种用于电力系统中的保护装置，它可以检测电力系统中的零序电流。
在使用零序电流互感器时，需要进行穿线操作，以确保其正常工作。
穿线操作需要注意线路的接线顺序和电气测试等事项。
通过正确的穿线操作，可以确保零序电流互感器的正常工作，从而实现对电力系统的保护。
零序电流互感器产品说明零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测合格，具有精度高、线性度好、运行可靠、安装方便等特点，也能适应于零序电流在1A、2A的系统。
外形设计为圆形和方形两种，美观合理、结构新颖。
适合于电力、冶金、煤炭、铁路、石油、化工、建材等行业的供电系统中使用。
采用ABS工程塑料外壳，全密封，绝缘性能好，外型美观，具有灵敏度高、线性度好、运行可靠、安装方便的特点，其性能优于一般的零序电流互感器。
应用范围广泛，不仅适用电磁型继电保护，还能适用于电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。
正确安装零序电流互感器由于过去零序电流互感器使用不多，所以在安装使用上发现了许多问题，有的甚至于造成零序保护装置在接地故障时拒动，保护越级。
安装存在的问题：(1)零序电流互感器应装在开关柜底板上面，应有可靠的支架固定。
但有些厂家或施工单位将其安装在开关柜底板下面的支架上，更有甚者将零序电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。
(2) 电缆终端头穿过外附零序电流互感器后，电缆金属屏蔽接地线与外附零序电流互感器的相对位置不正确。
根据《北京地区电气工程安装规程》规定：三芯电力电缆终端处的金属护层必须接地良好；塑料电缆每相铜屏蔽和钢铠应锡焊接地线(油浸纸绝缘电缆铅包和铠装应焊接地线)，电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点(电缆接地线与电缆金属屏蔽的焊点)在互感器以下时，接地线应直接接地；接地点在互感器以上时，接地线应穿过互感器接地，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。
在检查中发现有些电缆接地线该穿零序电流互感器时未穿，一些不该穿零序电流互感器的反倒穿了，造成事故接地零序保护不能正确动作。
电流互感器是一种用于测量交流电流的传感器设备，常见于电力系统、工业自动化和电能计量等领域。
其主要用途是将高电流转换为低电流，以便于测量、监测和控制电流。
下面是电流互感器的一般用法和操作步骤：1.安装：将电流互感器正确安装到需要测量电流的回路中。
互感器一般具有开口或环形结构，可将电线通过其中，确保电流穿过互感器的主线圈。
请务必按照互感器的安装要求正确连接。
2.参数设置：根据实际情况设置互感器的额定电流和变比。
额定电流是指互感器能够正常工作的电流范围，变比是指互感器输出电流与输入电流之间的比值。
这些参数需要根据应用需求和互感器的规格进行设置。
3.数据采集：使用合适的数据采集设备或仪器连接到互感器的次级绕组，并采集互感器输出的电流信号。
通常，这些数据采集设备会提供电流信号的放大、滤波、采样等功能。
4.数据处理：对从互感器读取的电流数据进行处理和分析。
这可能包括计算平均值、峰值、有效值等，也可以进行频谱分析、相位差计算等操作。
根据需求，还可对数据进行存储、显示和传输。
5.监测和控制：利用互感器读取的电流数据，进行电能计量、电机保护、故障检测等监测和控制操作。
将数据与设定的阈值进行比较，触发报警或相应的控制动作，以确保电流在安全范围内工作。
需要注意的是，在使用电流互感器时，务必遵循以下安全操作：- 确保电路的正常运行和绝缘性能。
- 遵守互感器的额定电流范围和操作规程。
- 切勿拆卸或改变互感器的结构，以免影响其性能和准确度。
- 在进行任何操作之前，确保断开电源和相关电路。
- 根据需要进行定期的校准和维护，以保证测量结果的准确性和可靠性。
总之，电流互感器是测量交流电流的重要设备，在电力系统和工业应用中起到关键作用。
正确安装和操作互感器，可以有效地进行电流测量、监测和控制。
零序电流互感器在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
"五防闭锁装置"有哪5种功能？五防闭锁主要是指：①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。
这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。
1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。
机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时，可以实现自动闭锁，阻止误操作的进行。
机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。
然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。
对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。
所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。
2、程序锁(或称机械程序锁)是用钥匙随操作程序传递或置换而达到先后开锁操作的要求。
其最大优点是钥匙传递不受距离的限制，所以应用范围较广。
SYD-LJ(X)K型零序电流互感器说明书一、概述我公司生产的系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。
绝缘性能好，外形美观。
具有灵敏度高、线性度好、运行可靠、安装方便等特点。
其性能优于一般的零序电流互感器，产品按外形分有方形和Ω形，按结构分整体式和组合式。
产品使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。
用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相适应的零序电流互感器。
二、型号说明S Y D—L J（X）K XX三、使用条件1、环境温度：最高温度+60℃，日平均气温不超过+40℃，最低气温-5℃。
2、海拔不超过1000m（高原使用时特殊定货）。
3、相对湿度＜85%。
四、产品类型及主要数据1、交流电压0.4KV以上(电缆)。
2、电网频率50Hz。
3、同名端：一次由“L1”侧穿入，二次为“K1”。
4、型号及数据、外形尺寸见图表。
五、安装1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器安装不受电缆敷设与否的限制，具体安装方法如下：①拆下互感器“K′1”、“ K′2”的联接压片。
②将互感器顶部两条内六角螺栓松开拆下，互感器便分成两部分。
③将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分，然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
④将联接片固定在“K′1”、“ K′2”上。
⑤开口式互感器上下两部分不可与其他互感器互换。
六、定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要的零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种规格零序电流互感器和各种孔径的零序电流互感器以及与其配套的保护装置内的变送传感器。
七、定货时请说明1、产品型号、内孔直径（mm）。
CXRD-LJ零序电流互感器的安装方法
1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器安装可随时进行，具体安装方法如下：
（1）拆下互感器“ K1”、“ K2”的联接压片。
（2）将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。
（3）将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分然后拧上内
六角螺栓，互感器两部分要对齐以免影响性能。
（4）将联接片固定在“ K1”、“K2”上。
CXRD-LJ零序电流互感器的使用注意事项
1、环境温度：–10℃～60℃日平均气温不超过+40℃；
2、海拔高度≤1000m （高原使用时特殊定货）；
3、相对湿度≤85%；
4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。
ZB－LJ(K）系列零序电流互感器一、概述保定众邦电气有限公司是高新技术企业，有长期的零序电流互感器的生产经验，质量优于国标GBl208—1997《电流互感器》.产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点，该产品已用于国家许多重点工程。
我公司生产ZB-LJ(K），系列、孔径φ40mm～φ300mm的零序电流互感器(电缆型)，用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作实现保护或监控。
互感器采用ABS工程塑料外壳，全密封树脂浇注而成，外形美观、安装方便、节省安装空间。
有各种容量、变比、准确限值系数的高精度零序电流互感器,产品分整体式和组合式两类,规格品种多，可适应各种保护装置的需要,和电力系统各种运行方式(中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地）的需要。
二、型号说明ZB—LJ（K) □ A。
B。
C。
J众邦电气有限公司类别零序电流互感器内孔直径注：(K）-—组合式 (开口式）；A：与AD11/60型继电器配合使用；B: 与DL1/0.2型继电器配合使用;C:与保护配合使用； J: 与继电保护装置配合使用；LXK：圆开口三、使用条件1、环境温度：－10℃~60℃ ,日平均气温不超过+40℃.2、海拔不超过1000m (高原使用时定货时要注明)。
3、相对湿度 < 85％.4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
四、安装1、整体式零序电流互感器要在敷设电缆前进行安装，电缆安装时穿过互感器。
2、开口式互感器安装可以随时进行，具体安装方法如下：（1）、拆下互感器“ K1 ”、“ K2 ”的联接压片。
(2）、将互感器顶部两条内六角螺栓松开拆下，互感器分成两部分。
（3）、将互感器套在电缆上，把两个接触面擦干净，涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
（4）、将联接片固定在“ K1 ”、“ K2 ”上。
ZB-LJK、LXK零序电流互感器设计选型参考手册保定众邦电气有限公司BAODING ZHONGBANG ELECTIC CO.,LTD一、概述保定众邦公司开发生产的零序电流互感器是用于电力电缆上的一种互感器，它的一次绕组为穿过互感器内孔的三相一次导体电缆（或是单相电缆），它的一次电流是一次三相电流的矢量和（在三相平衡时为0），当发生系统单相接地时或三相平衡时，矢量和不为0，零序电流互感器的二次有电流输出，可以供给保护装置，实现保护和监控。
由于电缆自身绝缘，零序电流互感器外壳也是绝缘的，所以零序电流互感器可以使用在任一电压等级的电缆上。
二、不需要精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
2.1 小电流接地选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时，二次≥1A，没有严格的变比关系。
2.2 与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ （X）K□A型零序电流互感器是其配套产品，二次电流60MA时，零序电流互感器一次电流≤4A。
2.3 与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ（X）K□B型零序电流互感器是其配套产品，二次电流0.2A时，零序电流互感器一次电流≤10A。
零序电流互感器使用说明
一，型号含义：
LZH－L J /X
电流互感器
接地保护
X为圆形K（开口式）二，外形尺寸：
型号：LZH_LJK
零序电流互感器外型示意图
注：其中孔径为￠M，长为L高为H厚度为D，地脚中心距为E，B、C为四孔间尺寸，￠8.5孔为通孔，可做水平安装用。
型号：LZH-LXK型
注：其中孔径为Ф，长为L高为H厚为D，地脚中心距为A
三，外形安装尺寸：
LZH－LJK系列外形安装尺寸
LZH－LXK系列外形安装尺寸
三，LZH-LJK系列：常用变比（特殊变比根据客户要求设计制作）
LZH-LXK系列：常用变比（特殊变比根据客户要求设计制作）
四，现场电缆与互感器规格选择参数：
防冻防裂，环氧浇注树脂，外壳好。
零序电流互感器穿线方法一、引言零序电流互感器是电力系统中常用的一种保护设备，用于检测电力系统中的零序电流，以实现对电力系统的过电流、过压等故障的保护。
而为了使零序电流互感器能够正常工作，正确的穿线方法十分重要。
本文将详细介绍零序电流互感器的穿线方法，以帮助读者正确安装和使用零序电流互感器。
二、零序电流互感器的基本原理在介绍穿线方法之前，首先需要了解零序电流互感器的基本原理。
零序电流互感器是通过磁链的变化来感应电流的，其工作原理与普通电流互感器类似。
当电力系统中存在零序电流时，零序电流互感器会产生相应的感应电流，从而实现对电力系统的保护。
三、零序电流互感器的穿线方法3.1 确定穿线位置首先需要确定零序电流互感器的穿线位置。
一般情况下，零序电流互感器应该安装在电力系统的中性点处，以便能够准确检测零序电流。
3.2 穿线工具准备在进行穿线之前，需要准备好相应的穿线工具，包括电缆、绝缘胶带、剥线钳等。
确保穿线工具的质量良好，以免影响穿线效果。
3.3 穿线步骤以下是零序电流互感器的穿线步骤： 1. 将电缆的绝缘层剥去一段，露出导线。
2. 使用绝缘胶带将导线绕在零序电流互感器的穿线端子上，确保导线与端子之间有良好的接触。
3. 使用剥线钳将电缆的导线剥去一小段绝缘层，露出导体。
4. 将导体插入零序电流互感器的穿线端子中，并使用螺丝固定。
5. 使用绝缘胶带将穿线端子绕好，确保绝缘效果良好。
6. 重复以上步骤，将所有需要穿线的导线都连接到零序电流互感器上。
3.4 穿线注意事项在进行穿线的过程中，需要注意以下几点： - 确保穿线过程中电力系统处于停电状态，以免发生触电事故。
- 穿线时需要注意导线的颜色，确保正确连接。
- 穿线结束后，需要对穿线部分进行绝缘处理，以防止漏电和短路等问题的发生。
四、总结本文详细介绍了零序电流互感器的穿线方法，从确定穿线位置到具体的穿线步骤，都进行了详细的说明。
正确的穿线方法能够确保零序电流互感器的正常工作，准确检测电力系统中的零序电流，实现对电力系统的保护。

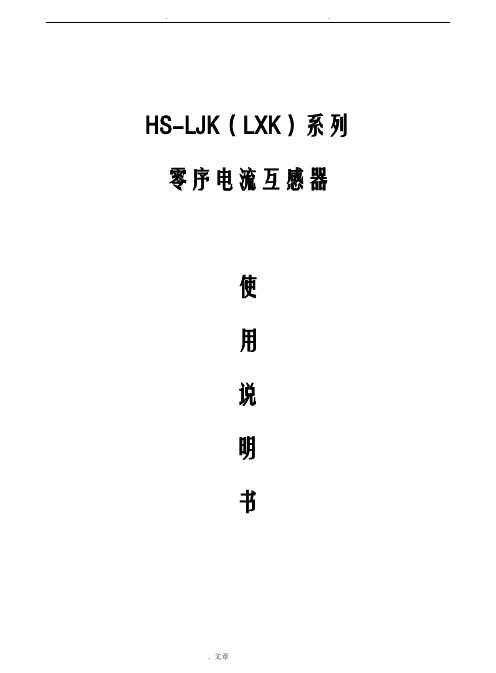

保定市华硕电气有限公司HS-LJK(LXK)零序电流互感器
HS-LJK（LXK）系列
零序电流互感器
使
用
说
明
书
保定市华硕电气有限公司
目录
一、概述 (2)
二、型号说明 (2)
三、使用环境及条件 (2)
四、产品类别及主要数据 (2)
五、安装 (2)
六、定货说明 (3)
七、定制 (3)
八、HS-LJK系列零序电流互感器的外形、安装尺寸及技术参数 (3)
九、保护用零序电流互感器的外形、安装尺寸及技术参数 (5)
十、HS-LXK系列的外形、安装尺寸及技术参数 (7)
十一、电缆、互感器配合参考 (9)
十二、互感器的选择 (9)
HS-LJK（LXK）零序电流互感器
一、概述
零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。
HS-LJK、HS-LXK系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。
绝缘性能好，外形美观。
具有灵敏度高、线性度好、运行可靠、安装方便等特点。
其性能优于一般的零序电流互感器，使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。
用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相适应的零序电流互感器。
二、型号说明
HS-LJK XX J
HS-LXK XX
华硕电气有限公司保护用大容量
零序电流互感器内径
外形（JK为方形，XK为圆形）
三、使用环境及条件
·环境温度：-10℃～40℃·大气压力：80～110KPa
·空气相对湿度：90%（25℃）、50%（40℃）
四、产品类别及主要数据
·电压：0.38KV～66KV ·电网频率：50Hz
·同名端一次由“L1”侧穿入,二次为“K1”
·型号、主要数据、外形尺寸参见图一、图二、表一、表二、表三、表四。
五、安装
·整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
·开口式互感器不受电缆敷设与否的限制，具体方法如下：
（1）拆下互感器“K１ˊ”、“K２ˊ”的联接压片（圆形互感器无此项要求）。
（2）将互感器顶部两个内六角螺栓松开拆下（圆形互感器是将两侧的紧固螺丝松开拆下），互感器便分为两部分。
（3）把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓（两侧的紧固螺丝），互感器两部分要对齐以免影响性能。
（4）将联接片固定在“K１ˊ”、“K２ˊ”上（圆形互感器无此项要求）。
（5）内孔﹥120mm的互感器如水平安装时,请加非导磁支架。
六、订货说明
·产品型号·一次零序电流，二次零序电流·二次负荷容量或负载
·内孔直径·保护装置对零序电流互感器的要求（如果有）
·如需其他内径规格的零序电流互感器请与我公司联系
七、定制
由于电力系统快速发展，对互感器的要求在不断提高，我公司可根据用户的特殊要求，生产各种线性度好、准确度高的零序电流互感器。
八、HS-LJK系列零序电流互感器的外形、安装尺寸及技术参数
图一HS-LJK系列零序电流互感器的外形九、保护用零序电流互感器的外形、安装尺寸及技术参数
表二 HS-LJK120J保护用大容量
表三 HS-LJK160J保护用大容量
表四 HS-LJK180J保护用大容量
表五 HS-LJK200J保护用大容量
表六 HS-LJK240J保护用大容量
十、HS-LXK系列的外形、安装尺寸及技术参数
表七HS-LXK系列的安装尺寸及技术参数
表七(续) HS-LXK系列的安装尺寸及技术参数
图二HS-LXK系列零序电流互感器的外形
十一、电缆、互感器配合参考
表八电缆、互感器配合参考表
电缆截面（mm²）
3×50
及以下
3×70
3×95
3×120
3×150
3×185
3×240
3×300
2×（3×185）
2×（3×240）
CT规格φ80 φ100 φ120 φ160 φ180 φ240
1.变比的选择
1.1 变比
额定一次电流与额定二次电流之比
零序电流互感器的应用一般都选用较小变化，常用的如：75/5；100/5；150/5；200/5；20/1；50/1；100/1；150/1；200/1，因为只有发生一次接地故障时，零序电流互感器才有输出，人们不会让接地电流很大时才使保护动作。
（不用考虑躲过负荷电流）可是由于一次绕组是电力电缆，仅有一匝，这样，50/5；10/1的零
序电流互感器的二次额定匝数，仅10匝，所以50/5、10/1的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不一致时将会出现较大的误差，而且在低于额定电流时误差也会加大，所以在允许的情况下尽量先用大一些的变化。
1.2 已有保护整定值时变比选择
已有保护定值，变比就很容易选择了。
如定值是一次电流80A时保护动作，可选100/5或100/1。
1.3 电阻接地系统变比的选择
电阻接地系统地点电流由两个分量组成，一个是电容电流，另一个是中性点电阻电流，两者相差90º。
故障回路的零序电流等于接地点电流与本线路接地电容电流向量差，即等于所有非故障线路接地电容电流与电阻电流向量和的负值。
建议零序电流互感器变比选用：50/1；100/1；150/1；200/1；100/5；200/5。
1.4 中性点不接地和消弧线圈接地系统用零序电流互感器变比的选择。
这种系统接地电流较大时，或保护最小启动电流较小时，可选用大一些变化的零序电流互感器，如50/1；100/1；100/5；150/5。
有的中性点不接地系统一般不允许接地电流超过10A，所以一般10A以下保护就要动作。
消弧线圈接地系统由于电感电流和电容电流的中和后，一般也不会有超过10A的接地电流（一般都是过补偿，实际接地电流已是电感电流），由于使用了综合保护，就要求有整定值（不用综合保护的有时用高灵敏度零序电流互感器，和与其配套的继电器），一般定值≤10A，如整定值一次电流为5A，可考虑100/5A，一次电流5A时，二次电流0.25A，一般已超过综合保护的启动电流。
如综合保护最小启动电流>0.25A，也只好选用75/5；50/5的变化，这些变化的零序电流互感器最好选用整体式的，否则精度要差一些。
1.5 大电流接地系统变比的选择
中性点接地系统单相接地就是单相短路。
变化可以选大一些，如：150/5；150/1以上变化，不要太小，否则躲不过不平衡电流。
注意零线（N）不要穿过CT。
1.6 没有精度和变比的高灵敏度零序电流互感器
这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
2.多变比的零序电流互感器
我公司能生产两个绕组三个变比的零序电流互感器。
3.户外零序电流互感器
户外安装时我公司给接线端子加防水盒，但只能做整体式。
4.与继电器配合使用的零序电流互感器
我公司可生产与DD11/60型及DL11/0.2型继电器配合使用的零序电流互感器。
