零序电流互感器说明书

零序电流互感器的原理及作用
原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。

在线路及电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

作用：当电路中发生触电或漏电故障时，保护动作，切断电源。

使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。

在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，及保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件:
1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；
2、零序电流有通路。

以上两个条件缺一不可。

因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC。

零序电流互感器的安装步骤及安装注意事项零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。

在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。

系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。

零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。

使装置元件动作实现保护或监控功能。

零序电流互感器的安装步骤、安装注意事项、怎么选择？选择注意事项！一起来看看吧！零序电流互感器的安装步骤1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

2、开口式互感器不受电缆敷设与否的限制，具体方法如下：(1)拆下互感器〃K1 ' 〃、〃K2 '〃的联接压片(圆形互感器无此项要求)。

(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。

(3)把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。

(4)将联接片固定在〃K1 ' 〃、〃K2 '〃上(圆形互感器无此项要求)。

(5)内孔>120mm的互感器如水平安装时，请加非导磁支架。

零序电流互感器安装注意事项1、安装存在的问题(1 )零序电流互感器’> 电流互感器应装在开关柜底板上面，应有可靠的支架固定。

但有些厂家或施工单位将零序电流互感器’> 电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器’> 电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。

零序电流互感器的原理及作用原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。

在线路与电气设备正常的情况下,各相电流的矢量和等于零，因此,零序电流互感器的二次侧绕组无信号输出，执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零,故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作,带动脱扣装置,切换供电网络,达到接地故障保护的目的。

作用:当电路中发生触电或漏电故障时，保护动作，切断电源。

使用:可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器,利用其来检测三相的电流矢量和。

在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 。

如果在三相四线中接入一个电流互感器，这时感应电流为零.当电路中发生触电或漏电故障时,回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I（漏电电流）,这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作,作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零,所产生的电流即为零序电流。

产生零序电流的两个条件：1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生;2、零序电流有通路。

以上两个条件缺一不可.因为缺少第一个，就无源泉;缺少第二个,就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC电力行业使用的物品。

零序电流互感器为单匝穿心式电流互感器，一般用与电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。

常见的零序电流互感器零序电流保护的基本原理是基于基尔霍夫电流定律:流入电路中任一节点的复电流的代数和等于零。

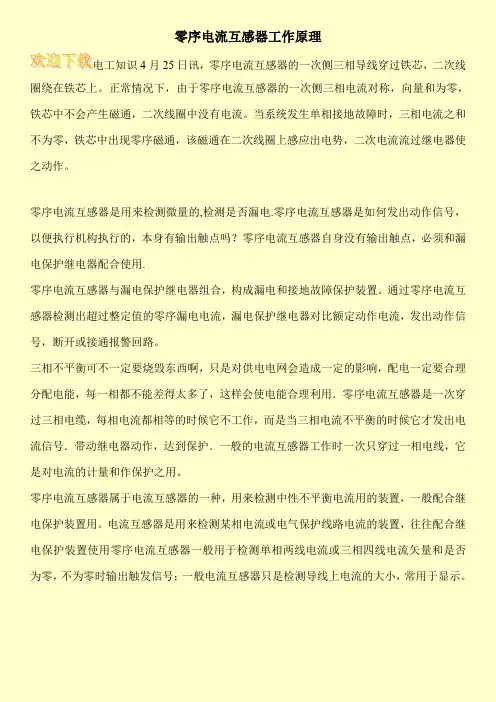

零序电流互感器工作原理
电工知识4月25日讯，零序电流互感器的一次侧三相导线穿过铁芯，二次线圈绕在铁芯上。

正常情况下，由于零序电流互感器的一次侧三相电流对称，向量和为零，铁芯中不会产生磁通，二次线圈中没有电流。

当系统发生单相接地故障时，三相电流之和不为零，铁芯中出现零序磁通，该磁通在二次线圈上感应出电势，二次电流流过继电器使之动作。

零序电流互感器是用来检测微量的,检测是否漏电.零序电流互感器是如何发出动作信号，以便执行机构执行的，本身有输出触点吗？零序电流互感器自身没有输出触点，必须和漏电保护继电器配合使用.
零序电流互感器与漏电保护继电器组合，构成漏电和接地故障保护装置。

通过零序电流互感器检测出超过整定值的零序漏电电流，漏电保护继电器对比额定动作电流，发出动作信号，断开或接通报警回路。

三相不平衡可不一定要烧毁东西啊，只是对供电电网会造成一定的影响，配电一定要合理分配电能，每一相都不能差得太多了，这样会使电能合理利用．零序电流互感器是一次穿过三相电缆，每相电流都相等的时候它不工作，而是当三相电流不平衡的时候它才发出电流信号．带动继电器动作，达到保护．一般的电流互感器工作时一次只穿过一相电线，它是对电流的计量和作保护之用。

零序电流互感器属于电流互感器的一种，用来检测中性不平衡电流用的装置，一般配合继电保护装置用。

电流互感器是用来检测某相电流或电气保护线路电流的装置，往往配合继电保护装置使用零序电流互感器一般用于检测单相两线电流或三相四线电流矢量和是否为零，不为零时输出触发信号；一般电流互感器只是检测导线上电流的大小，常用于显示。

零序电流互感器作用一、概述零序电流互感器（也称为残差电流互感器）是一种用于检测电力系统中的零序电流的设备。

它通过将电流转换成较小的信号，使得监测零序电流变得更加方便和安全。

本文将深入探讨零序电流互感器的作用，包括其工作原理、应用场景以及未来发展方向。

二、工作原理零序电流互感器主要由铁芯、线圈和绝缘层组成。

当通过互感器的电流中存在非零序的分量时，铁芯中会产生磁场，进而在线圈中感应出电势。

该电势信号会被放大并进行处理，最终输出一个与输入电流成正比的信号。

三、应用场景3.1 电力系统保护零序电流互感器在电力系统的保护装置中起着重要的作用。

它能够检测系统中的零序电流，当检测到超过设定阈值的零序电流时，可以触发保护装置，切断电路来保护设备和人员的安全。

3.2 地面故障检测地面故障是电力系统中常见的故障类型之一。

零序电流互感器可以用于检测地面故障引起的零序电流，及时发现故障点并采取相应的修复措施，以保证电力系统的正常运行。

3.3 电流负载平衡在三相电力系统中，如果负载不平衡，会导致零序电流的产生。

通过使用零序电流互感器，可以实时监测和分析电力系统中的零序电流，并采取措施来实现负载的平衡，提高系统的效率和可靠性。

3.4 地电流检测地电流是指通过地面传播的电流，通常是由于电力系统中的故障或不良接地引起的。

零序电流互感器可以检测地电流的存在，并通过相应的保护装置进行处理，以防止电流对周围环境和设备的损害。

四、未来发展方向随着电力系统的不断发展和升级，零序电流互感器也在不断演进和改进。

以下是未来零序电流互感器的发展方向：4.1 精度提升零序电流互感器的精度对于确保电力系统的安全和可靠运行至关重要。

未来的发展方向之一是进一步提升零序电流互感器的精度，使其能够更准确地检测和测量零序电流的大小和变化。

4.2 抗干扰性能改进电力系统中存在各种干扰源，如谐波、电磁干扰等。

为了保证零序电流互感器的正常工作，未来的发展方向是改进其抗干扰性能，提高其对干扰源的适应能力，减少误报和漏报的概率。

零序互感器的工作原理
零序互感器是一种用来测量电力系统中的零序电流的设备。

在电力系统中，零序电流通常表示系统中存在的对地故障电流或非平衡负载引起的电流不平衡情况。

零序互感器的工作原理基于法拉第电磁感应定律。

它由三个相同的同性能量绕组组成，分别固定在电力系统的三相导线上。

当经过互感器的电流不平衡时，互感器中的三个绕组也会受到电流的影响。

在理想情况下，当系统中没有零序电流时，互感器的三个绕组将得到相等的电流。

当系统中存在零序电流时，互感器的三个绕组将分别受到零序电流的作用。

零序互感器通过将这三个绕组的电流经过特定的连接方式进行相减，得到一个表示零序电流大小的输出信号。

这个输出信号可以用来监测电力系统中的电流不平衡情况，及时发现对地故障或非平衡负载等问题。

此外，零序互感器还可以配合电流差动保护装置使用，实现电力系统的保护功能，避免系统中出现过流、短路等故障。

总之，零序互感器是通过测量电力系统中的零序电流来实现故障检测和保护的设备。

其工作原理基于法拉第电磁感应定律，通过三个相同绕组的连接方式获得一个表示零序电流大小的输出信号。

零序电流互感器工作原理
零序电流互感器是一种用于测量电力系统中的零序电流的装置。

它主要由铁心、一次绕组、二次绕组和外壳组成。

其工作原理可以概括如下：
1. 零序电流的产生：电力系统中的零序电流主要是由于电力设备的不对称性引起的，如电力变压器的接地故障、电机绕组对地绝缘损坏等。

这些故障会导致电流通过系统的中性点，形成了零序电流。

2. 测量原理：零序电流互感器将电流从高压端引入一次绕组，并利用磁感应作用原理，在二次绕组中诱导出与一次绕组中的电流成比例的电流。

这样，当零序电流通过线圈时，会在二次绕组中诱导出相应的电流信号。

3. 输出信号处理：零序电流互感器的二次绕组输出的电流信号经过信号处理电路进行放大和滤波处理后，输出给设备，如继电器、保护装置等进行判断和处理。

4. 特点和应用：零序电流互感器具有体积小、重量轻、精度高、响应快等特点，广泛应用于电力系统的保护设备中，用于检测和判断电力系统的零序电流异常和故障。

需要注意的是，零序电流互感器在使用时需要按照相关标准和规范进行选型和安装，以确保测量的准确性和安全性。

在实际操作中，还需要定期检验和校准，以保证其正常工作。

零序电流互感器的应用和安装注意事项零序电流互感器是很常用的电气设备，集团各板块的各厂站都有应用。

本文结合零序电流互感器的应用对互感器的安装注意事项进行研究说明，请集团各厂站的相关人员学习讨论。

一、零序互感器主要有一下几个应用场合：1、低压400V系统的变压器低压侧出线处。

2、低压400V系统的部分馈线和电动机回路。

3、中压不接地系统或小电阻接地系统的电缆出线处。

4、高压直接地系统变压器高压中性点套管及中性点接地装置处。

二、各种形式的零序互感器的主要作用：1、低压400V系统变压器低压侧的零序电流互感器作用主要有两个：一是运行人员检测变压器正常运行时的不平衡电流，便于运行调整。

二是将零序电流接入低压变压器的保护装置，用于变压器低压侧零序电流保护，作为低压母线及馈线的后备保护。

2、低压400V系统的部分馈线和电动机回路的零序电流互感器主要作用为将零序电流接入保护装置，用于单相接地零序电流保护。

避免了回路过电流保护在单相接地短路时因灵敏度不满足要求使保护越级动作的情况。

3、中压系统的零序电流互感器的作用主要分为两种：小电流接地系统零序互感器主要是采集系统单相接地时回路零序电流的变化情况，多用于接地故障选线装置；小电阻接地系统的零序电流互感器的二次电流接入保护装置，用于单相接地电流保护。

保护作用于跳闸。

4、高压直接接地系统变压器中性点零序电流互感器主要用于变压器高压侧零序电流保护；变压器中性点接地装置零序电互感器重要用于间隙零序电流保护。

三、零序电流互感器的安装注意事项零序电流互感器大多是穿心式，原理和安装也比较简单。

但下面两种零序电流互感器的安装应需特别注意。

1、中压不接地系统电缆出线处的零序电流互感器安装注意事项1.1正确的安装方式：三芯电力电缆两端处的金属屏蔽层必须接地良好，电缆终端头穿过零序电流互感器后，电缆金属屏蔽层接地线与电流互感器的相对位置要安装正确。

电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆金属屏蔽接地点在互感器上时，接地线应穿过零序电流互感器后接地；在互感器以下时，接地线应直接接地。

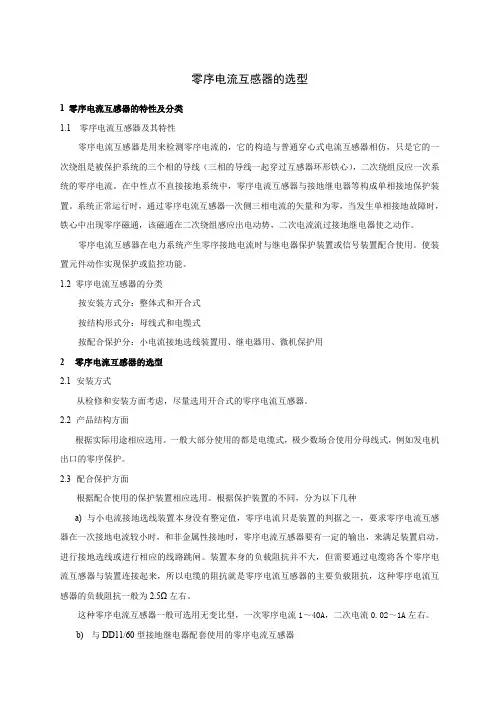

零序电流互感器的选型1 零序电流互感器的特性及分类1.1 零序电流互感器及其特性零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。

在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。

系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。

零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。

使装置元件动作实现保护或监控功能。

1.2 零序电流互感器的分类按安装方式分：整体式和开合式按结构形式分：母线式和电缆式按配合保护分：小电流接地选线装置用、继电器用、微机保护用2零序电流互感器的选型2.1安装方式从检修和安装方面考虑，尽量选用开合式的零序电流互感器。

2.2产品结构方面根据实际用途相应选用。

一般大部分使用的都是电缆式，极少数场合使用分母线式，例如发电机出口的零序保护。

2.3配合保护方面根据配合使用的保护装置相应选用。

根据保护装置的不同，分为以下几种a)与小电流接地选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器要有一定的输出，来满足装置启动，进行接地选线或进行相应的线路跳闸。

装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右。

这种零序电流互感器一般可选用无变比型，一次零序电流1～40A，二次电流0.02～1A左右。

b)与DD11/60型接地继电器配套使用的零序电流互感器DD11/60型接地继电器线圈并联阻抗为10Ω，其动作整定电流为0.03A；这种零序电流互感器一般可选用无变比型，一次零序电流2～4A，二次电流0.03～0.06A左右。

零序电流互感器作用一、前言在电力系统中，零序电流互感器是一种非常重要的设备。

它可以用来检测电力系统中的零序电流，并将其转化为可供保护装置使用的信号。

本文将详细介绍零序电流互感器的作用，包括其定义、原理、应用等方面。

二、定义零序电流互感器是一种测量电力系统中三相不平衡时产生的零序电流的传感器。

它通过将传输线上的三相不平衡电流转换为低值信号来检测该电流，并将其提供给保护装置使用。

三、原理零序电流互感器基于法拉第定律工作。

当传输线上存在三相不平衡时，会产生一个额外的零序电流。

这个额外的电流可以通过放置在传输线上的三个磁芯中间的一个磁芯来检测。

当额外的零序电流通过磁芯时，会在磁芯周围产生一个磁场。

这个磁场可以被转换成一个低值信号，并通过连接到保护装置或其他设备来进行处理。

四、应用1. 保护装置零序电流互感器最常见的应用是在保护装置中。

保护装置可以使用零序电流互感器来检测电力系统中的故障，并采取适当的措施来防止故障扩散。

例如，当出现接地故障时，会产生额外的零序电流。

这个额外的电流可以被零序电流互感器检测到，并将信号传递给保护装置。

保护装置可以使用这个信号来断开故障区域与电力系统的连接，从而防止故障扩散。

2. 三相不平衡检测除了用于保护装置外，零序电流互感器还可以用于检测三相不平衡。

当传输线上存在三相不平衡时，会产生一个额外的零序电流。

这个额外的电流可以被零序电流互感器检测到，并将信号传递给其他设备进行处理。

3. 用于地面监测在一些特殊情况下，零序电流互感器也可以用于地面监测。

例如，在一些高压输电线路中，可能会出现由于树木、建筑物等原因导致导线触地的情况。

此时，会产生一个额外的零序电流。

这个额外的电流可以被零序电流互感器检测到，并将信号传递给其他设备进行处理。

五、总结本文详细介绍了零序电流互感器的作用，包括其定义、原理、应用等方面。

可以看出，零序电流互感器在电力系统中扮演着非常重要的角色，可以用于保护装置、三相不平衡检测和地面监测等方面。

零序电流互感器的作用及其原理
零序电流互感器是一种用来测量零序电流的电气仪器。

它可以测量系统中的零序电流，以检测过电流保护器的运行状态，及时发现电气设备的缺陷，从而起到保护系统的作用。

零序电流互感器的原理是基于改变电流的磁感应，当一个电流通过一个线圈时，线圈内将产生一个磁场，当另一个线圈处于这个磁场中时，线圈内的电流将发生变化。

这就是零序电流互感器的原理。

零序电流互感器由一组线圈和一个精密测量电路组成。

线圈连接到电源路线的母线上，当零序电流流入线圈时，线圈内产生磁场，精密测量电路检测线圈内电流的改变，然后将其转换为可以显示的数字信号，以此来测量零序电流的大小。

零序电流互感器可以有效检测系统中电缆的短路、断路、开路等故障情况，从而及时发现电气设备的缺陷，以及过电流保护器的运行状态，从而起到保护系统的作用。

因此，零序电流互感器可以被广泛应用于电力系统的检测与保护中。

零序互感器的接法
经过多年的经验，高压出线零序电流互感器在2个或以上时，二次侧并联要比串联的灵敏度高。

原理：多根电缆不可能同时发生单相接地故障，那么在一个零序CT二次有电流时，串联接法阻抗大，到电流继电器（或到综保）的电流小；并联接法会在另外的零序CT二次有一些分流，经试验非常小，90%以上二次电流经电流继电器（或综保），并联接法与单个CT 基本上无区别。

请注意二次接线的极性（并联接法最好要同极性，但不是十分重要）。

原理：
1. 电压源，电压恒定，内阻为零；
2. 电流源，电流恒定，内阻无穷大。

电压源大家应该都没忘，但电流源肯定没几个人记得。

对于零序互感器，也是互感器的一种，它是电流源。

如果把两个理想互感器串联，结果就是啥也出不来，因为如果一个输出为5A，另一个输出为0A，5A的电流是通不过输出0A 的互感器的。

如果并联，就不一样了，5A的电流到保护仪表去了，不会通过无穷大阻抗的另一个互感器的。

对于实际使用中的互感器，阻抗虽不可能为为无穷大，但还是很高的。

互感器厂有一个试验，把两个二次额定5A的互感器串联，一个一次通额定电流，一个不通电，结果最终得到了2.8A，远小于额定值。

如果并联，得到结果为4.8A，基本精确。

为什么会这样？互感器也是变压器，从变压器原理上来理解，如果通电互感器的5A电流确实精确通过了不通电的互感器，那么不通电互感器的二次侧也有了5A的电流，岂不是硬逼着不通电的互感器一次侧也要达到几百安的额定值？这是不可能的，只能造成不通电的互感器在远达不到5A时就铁芯饱和。

零序电流互感器
零序电流互感器
零序电流互感器是电力系统中重要的保护装置之一。

它是一种能够测量电网中的零序电流的设备，用于检测电网中的零序电流是否超出规定的允许值，保护电线路和设备免受过大的零序电流的侵害。

零序互感器是一种特殊的电流互感器，由一个磁芯和一个线圈组成，磁芯可以把电流的磁感应变换为磁场。

线圈能够把磁场变换为电压，从而实现测量零序电流的目的。

零序互感器具有高精度、高稳定性、低耗能、高可靠性等优点，其可以实现自动检测和报警，确保电网的稳定运行。

此外，零序互感器具有较宽的测量范围，可以满足不同电力系统的测量需求。

零序互感器可以应用于大型电厂、高压变电站、发电厂、用电企业等，可以实现系统的及时监测和保护，为电力系统的安全运行提供保障。

总之，零序互感器在电力系统中具有重要的作用，这种装置不仅能够有效检测零序电流，而且可以保护电网和设备免受过大的零序电流的侵害，为系统的安全运行提供了重要的保障。

电流互感器使用方法电流互感器是电力系统将电网中的高压信号变换传递为小电流信号，从而为系统的计量、监控、继电保护、自动装置等提供统一、规范的电流信号(传统为模拟量，现代为数字量)的装置；同时满足电气隔离，确保人身和电器安全的重要设备。

电流互感器是组成二次回路的电器，并不是串联在主电路中的，一般来说，使用电流互感器的场合都是在主回路电流大于电表承受能力的情况下。

一般电表承受的电流为5A，当主回路电流大于5A时就使用电流互感器将主回路电流等比例缩小——就是所谓的变比。

一般来说电流互感器中间的大的孔是穿过主回路线路的，根据主回路电流大小还可能进行几次穿孔，而电流互感器的端子与测量电表直接串联组成二次回路。

电流互感器在使用中应注意事项：1.运行中的电流互感器二次侧决不允许开路，在二次侧不能安装熔断器、刀开关。

这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数，在开路的状态下，电流互感器相当于一台升压变压器。

2、电流互感器安装时，应将电流互感器的二次侧的一端（一般是K2）、铁芯、外壳做可靠接地。

以预防一、二侧绕组因绝缘损坏，一次侧电压串至二次侧，危及工作人员安全。

3、电流互感器安装时，应考虑精度等级。

精度高的接测量仪表，精度低的用于保护。

选择时应予注意。

4、电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或P1、P2），一次侧电流由L1流入，由L2流出。

而二次侧的端子为K1、K2（或S1、S2）即二次侧的端子由K1流出，由K2流入。

L1与K1，L2与K2为同极性（同名端），不得弄错，否则若接电度表的话，电度表将反转。

5、电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。

而使用LMZ型（穿心式）时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。

注意：穿心匝数是以穿过空心中的根数为准，而不是以外围的匝数计算（否则将误差一匝）。

6、电流互感器的二次绕组有一个绕组和二个绕组之分，若有二个绕组的，其中一个绕组为高精度（误差值较小）的一般作为计量使用，另一个则为低精度（误差值较大）一般用于保护。

1用途和适用范围1.1 BKD16-400Z/1140（660）矿用隔爆型智能化真空馈电开关用于煤矿井下，交流50Hz，额定电压为660V、1140V，额定电流至400A三相中性点不接地的供电系统中，作为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。

开关保护系统采用单片机技术，性能可靠，动作准确。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

作总开关时具有三相对称性漏电和漏电闭锁保护，为分开关漏电保护的后备保护；作分开关使用时具有选择性漏电保护与漏电闭锁保护功能。

过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。

1.2 保护器采用微处理器技术，能完成合、分闸控制，选择性漏电保护、漏电保护、漏电闭锁、短路、三相不平衡、欠压等多种保护功能。

各项保护功能参数，模拟试验参数均可以通过记忆保存，并记忆故障信息。

当用户想要了解上一次故障类型、动作时间参数时，点击“故障查询”菜单，便可全部显示出来。

1.3 保护器由电流互感器、零序电流互感器、主控板、显示器组成。

电流互感器为穿心式，由其获得与一次侧电流成正比的电流信号。

零序电抗器，零序电流互感器，获取零序电流、零序电压信号，主控板对采集的模拟量以及开关量进行快速的采样并完成各种运算处理。

显示器以中文型式设定参数，实时参数，故障类型等。

显示器上还设有6个按钮，通过操作可随时对保护器的参数进行整定。

保护器的原理框图如图12 工作条件2.1 海拔高度不超过2000米；2.2 环境温度－5℃－＋40℃2.3 空气相对湿度不大于95％（＋25℃）2.4 在无强烈震动和冲击振动的地方；2.5 与垂直面的安装倾斜度不超过15°；2.6 含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。

3 主要技术特征3.1 额定电压：660V、1140V；3.2 额定电流：400A;3.3 极限分断电流：7500A;3.4 短路保护动作时间：＜100毫秒。

零序电流互感器工作原理零序电流互感器是一种用于测量或检测系统中的零序电流的互感器。

零序电流是指在三相电力系统中，三相电流之间的不平衡所导致的零序电流。

零序电流互感器的作用是将系统中的零序电流转化为可测量的信号，并传递给测量或保护装置。

零序电流互感器的工作原理可以简单描述为以下几个步骤：1. 传导电流：当系统中存在零序电流时，零序电流互感器将通过其一次侧绕组接入系统电路中。

这个侧绕组一般会与系统中的中性点相连接。

2. 电磁感应：零序电流通过互感器的一次侧绕组时，会在互感器的二次侧绕组中产生电磁感应。

这个二次侧绕组通常是多匝绕组，可以根据需要进行匝数的选择。

3. 信号传递：电磁感应作用下，在互感器的二次侧绕组中会产生与零序电流成正比的电压信号。

这个电压信号可以通过连接在互感器的二次侧的测量或保护装置进行读取和处理。

4. 标准化信号：为了方便测量或保护装置的使用，在互感器的二次侧通常会进行信号的标准化处理。

这个处理可以包括放大、滤波和线性化等操作，以使信号符合测量或保护装置的要求。

通过以上几个步骤，零序电流互感器可以将系统中的零序电流转化为可测量的标准信号。

这样，我们可以通过测量或保护装置来监测和保护系统中的零序电流，防止可能的故障或事故发生。

需要注意的是，零序电流互感器的选择和使用应根据具体的系统要求和应用场景来确定。

在选择互感器时，需要考虑系统的额定电流、额定电压、精度等参数，并确保互感器的额定参数满足系统的需求。

总结起来，零序电流互感器是一种基于电磁感应原理的电气设备，用于测量和检测系统中的零序电流。

通过传导电流、电磁感应、信号传递和标准化信号等步骤，零序电流互感器可以将系统中的零序电流转化为可测量的标准信号，以供测量或保护装置使用。

选择和使用互感器时需考虑系统要求，并确保互感器的额定参数符合系统需求。

这样，零序电流互感器可以有效地监测和保护系统中的零序电流，确保系统的安全稳定运行。
