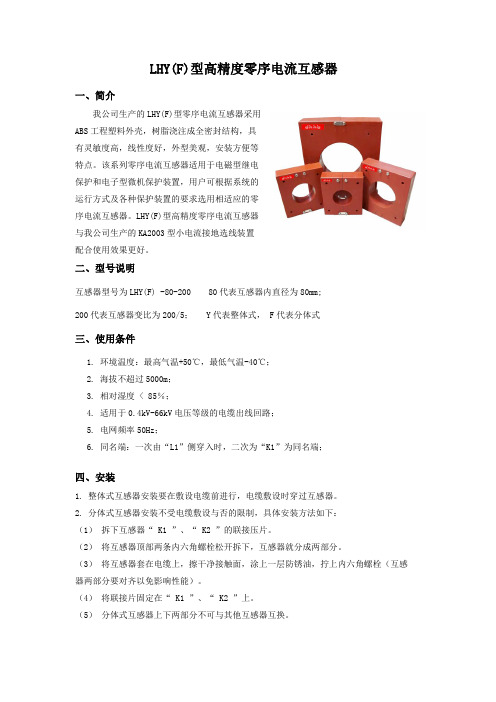

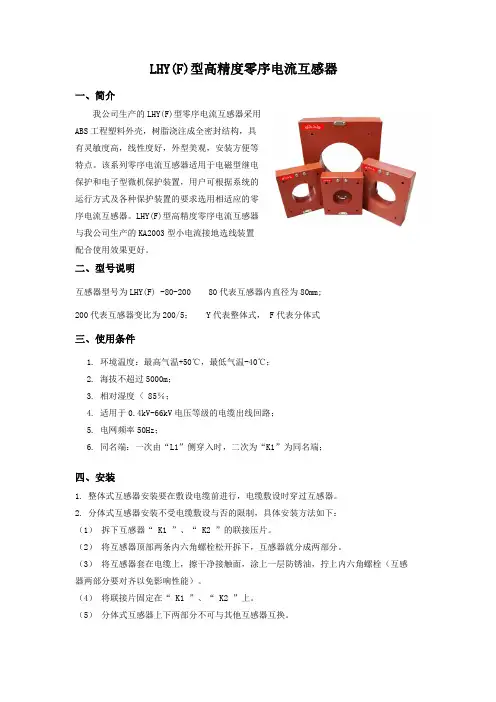

LHY(F)型高精度零序电流互感器一、简介我公司生产的LHY(F)型零序电流互感器采用ABS工程塑料外壳，树脂浇注成全密封结构，具有灵敏度高，线性度好，外型美观，安装方便等特点。
该系列零序电流互感器适用于电磁型继电保护和电子型微机保护装置，用户可根据系统的运行方式及各种保护装置的要求选用相适应的零序电流互感器。
LHY(F)型高精度零序电流互感器与我公司生产的KA2003型小电流接地选线装置配合使用效果更好。
二、型号说明互感器型号为LHY(F) -80-200 80代表互感器内直径为80mm;200代表互感器变比为200/5； Y代表整体式， F代表分体式三、使用条件1. 环境温度：最高气温+50℃，最低气温-40℃；2. 海拔不超过5000m；3. 相对湿度 < 85％；4. 适用于0.4kV-66kV电压等级的电缆出线回路；5. 电网频率50Hz；6. 同名端：一次由“L1”侧穿入时，二次为“K1”为同名端；四、安装1. 整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2. 分体式互感器安装不受电缆敷设与否的限制，具体安装方法如下：（1）拆下互感器“ K1 ”、“ K2 ”的联接压片。
（2）将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。
（3）将互感器套在电缆上，擦干净接触面，涂上一层防锈油，拧上内六角螺栓（互感器两部分要对齐以免影响性能）。
（4）将联接片固定在“ K1 ”、“ K2 ”上。
（5）分体式互感器上下两部分不可与其他互感器互换。
五、定货说明1．产品型号2．一次零序电流（范围值），二次电流，二次负荷。
3．零序电流互感器内孔直径。
4．我公司可根据用户需要，设计生产各种规格的零序电流互感器（包括整体式和分体式两种类型），以满足用户的需要。
注：φ8.5四孔为通孔，B、C为四孔间尺寸，可做水平安装使用，建议使用M6螺栓安装。
互感器型号与外形尺寸对照表型号长高厚地脚中心距地脚内螺孔B CLHY(F) -80 195 168 47 175 M8 144 122±2 LHY(F) -100 215 190 53 195 M8 158 137±2 LHY(F) -120 235 210 60 215 M8 175 153±2 LHY(F) -140 275 250 75 255 M10 202 179±2 LHY(F) -160 275 250 75 255 M10 202 179±2 LHY(F) -180 360 325 75 330 M12 260 238±2 LHY(F) -200 360 325 75 330 M12 260 238±2 LHY(F) -240 360 325 75 330 M12 260 238±2零序电流互感器安装示意图A相B相C相注意高压电缆应从CT标示的方向穿入,此时同名端为K1,反之则为k2.。

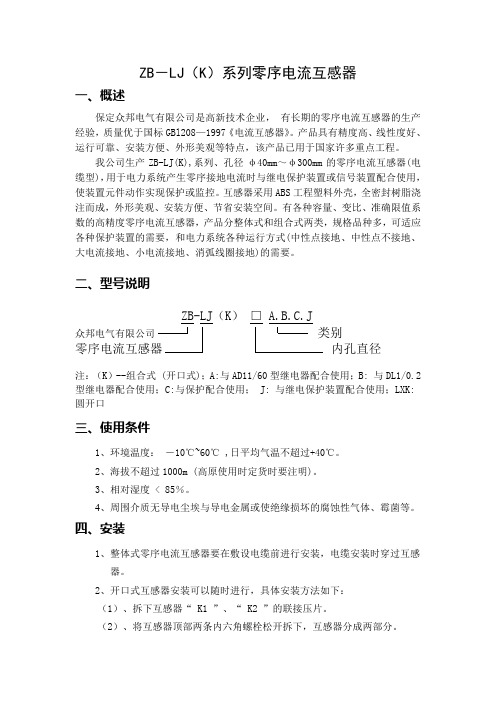

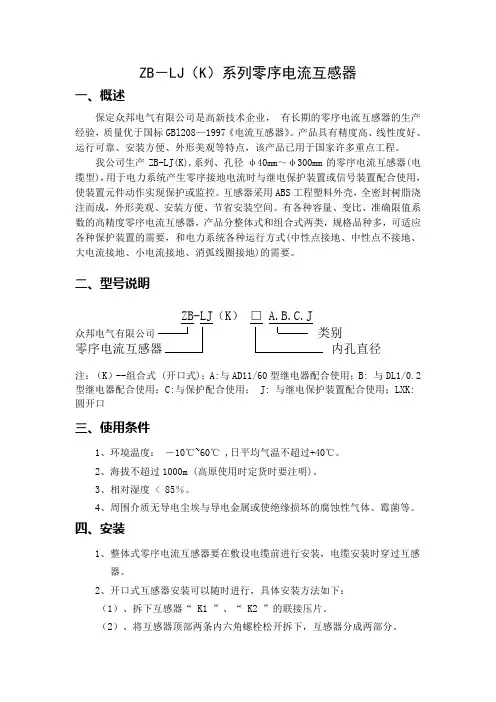

ZB－LJ（K）系列零序电流互感器一、概述保定众邦电气有限公司是高新技术企业，有长期的零序电流互感器的生产经验，质量优于国标GBl208—1997《电流互感器》。
产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点，该产品已用于国家许多重点工程。
我公司生产ZB-LJ(K),系列、孔径φ40mm～φ300mm的零序电流互感器(电缆型)，用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作实现保护或监控。
互感器采用ABS工程塑料外壳，全密封树脂浇注而成，外形美观、安装方便、节省安装空间。
有各种容量、变比、准确限值系数的高精度零序电流互感器，产品分整体式和组合式两类，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式(中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地)的需要。
二、型号说明ZB-LJ（K）□ A.B.C.J众邦电气有限公司类别零序电流互感器内孔直径注：（K）--组合式 (开口式)；A:与AD11/60型继电器配合使用；B: 与DL1/0.2型继电器配合使用；C:与保护配合使用； J: 与继电保护装置配合使用；LXK:圆开口三、使用条件1、环境温度：－10℃~60℃ ,日平均气温不超过+40℃。
2、海拔不超过1000m (高原使用时定货时要注明)。
3、相对湿度 < 85％。
4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
四、安装1、整体式零序电流互感器要在敷设电缆前进行安装，电缆安装时穿过互感器。
2、开口式互感器安装可以随时进行，具体安装方法如下：（1）、拆下互感器“ K1 ”、“ K2 ”的联接压片。
（2）、将互感器顶部两条内六角螺栓松开拆下，互感器分成两部分。
（3）、将互感器套在电缆上，把两个接触面擦干净，涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
（4）、将联接片固定在“ K1 ”、“ K2 ”上。
TY-LJ系列零序电流互感器保定市泰源电气有限公司目录一、概述 (3)二、型号含义 (3)三、使用条件 (3)四、产品类别及主要数据 (4)五、安装 (4)六、定制 (4)七、定货时请说明 (4)八、外形及安装尺寸 (7)九、主要技术参数 (7)十、现场电缆与互感器规格选择参数 (11)零序电流互感器使用说明一、概述保定市泰源电气有限公司是河北省高新技术企业，有多年零序电流互感器的生产经验，质量优于国标GB1208-1997《电流互感器》，并通过了电力工业部电气设备质量检测中心型式试验（武高所）。
我公司生产TY-LJ 系列，孔径φ80mm ～φ240mm 的零序电流互感器（电缆型），有各种容量、变化、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。
产品分整体式和组合式两类。
互感器采用工程塑料外壳，树脂浇注成全密封，外形美观、安装方便、节省安装空间，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）的需要。
二、型号含义TY-L J XX X A.B.JTY-L J K XXX A.B.J三、使用条件1、环境温度： -10℃～60℃日平均气温不超过+40℃2、海拔高度≤1000m (高原使用时特殊定货)3、相对湿度≤85％4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
泰源公司标记 电流互感器接地保护 类别内孔直径（mm ）组合式（开口式）四、产品类别及主要数据1、电压0.38～66KV2、电网频率50Hz3、同名端，一次由互感器正面“L1”侧穿入，二次为“K1”4、型号及数据、外形尺寸见图表。
五、安装1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器安装可随时进行，具体安装方法如下：（1）、拆下互感器“K1'”、“K2'”的联接压片。
L B D - L C T 型零序电流互感器说明书赞同：审察：校核：编写：目录1.简介 ...............................................................................................................2.使用环境 .......................................................................................................3.零序电流互感器技术指标 ............................................................................4.外型及安装尺寸（所有互感器均供应整体式和张口式两种规格）..........5.安装使用说明 ................................................................................................6.注意事项 .......................................................................................................7.现场电缆与互感器规格选择参数.................................................................1.简介LBD-LCT型零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测合格，拥有精度高、线性度好、运行可靠、安装方便等特点，特别是 LBD-LCT一般型零序电流互感器也能适应于零序电流在 1A、 2A的系统。
外形设计为圆形和方形两种，雅观合理、结构奇特。
ZB－LJ（K）系列零序电流互感器一、概述保定众邦电气有限公司是高新技术企业，有长期的零序电流互感器的生产经验，质量优于国标GBl208—1997《电流互感器》。
产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点，该产品已用于国家许多重点工程。
我公司生产ZB-LJ(K),系列、孔径φ40mm～φ300mm的零序电流互感器(电缆型)，用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作实现保护或监控。
互感器采用ABS工程塑料外壳，全密封树脂浇注而成，外形美观、安装方便、节省安装空间。
有各种容量、变比、准确限值系数的高精度零序电流互感器，产品分整体式和组合式两类，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式(中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地)的需要。
二、型号说明ZB-LJ（K）□ A.B.C.J众邦电气有限公司类别零序电流互感器内孔直径注：（K）--组合式 (开口式)；A:与AD11/60型继电器配合使用；B: 与DL1/0.2型继电器配合使用；C:与保护配合使用； J: 与继电保护装置配合使用；LXK:圆开口三、使用条件1、环境温度：－10℃~60℃ ,日平均气温不超过+40℃。
2、海拔不超过1000m (高原使用时定货时要注明)。
3、相对湿度 < 85％。
4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
四、安装1、整体式零序电流互感器要在敷设电缆前进行安装，电缆安装时穿过互感器。
2、开口式互感器安装可以随时进行，具体安装方法如下：（1）、拆下互感器“ K1 ”、“ K2 ”的联接压片。
（2）、将互感器顶部两条内六角螺栓松开拆下，互感器分成两部分。
（3）、将互感器套在电缆上，把两个接触面擦干净，涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
（4）、将联接片固定在“ K1 ”、“ K2 ”上。
零序电流互感器产品说明零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测合格，具有精度高、线性度好、运行可靠、安装方便等特点，也能适应于零序电流在1A、2A的系统。
外形设计为圆形和方形两种，美观合理、结构新颖。
适合于电力、冶金、煤炭、铁路、石油、化工、建材等行业的供电系统中使用。
采用ABS工程塑料外壳，全密封，绝缘性能好，外型美观，具有灵敏度高、线性度好、运行可靠、安装方便的特点，其性能优于一般的零序电流互感器。
应用范围广泛，不仅适用电磁型继电保护，还能适用于电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。
正确安装零序电流互感器由于过去零序电流互感器使用不多，所以在安装使用上发现了许多问题，有的甚至于造成零序保护装置在接地故障时拒动，保护越级。
安装存在的问题：(1)零序电流互感器应装在开关柜底板上面，应有可靠的支架固定。
但有些厂家或施工单位将其安装在开关柜底板下面的支架上，更有甚者将零序电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。
(2) 电缆终端头穿过外附零序电流互感器后，电缆金属屏蔽接地线与外附零序电流互感器的相对位置不正确。
根据《北京地区电气工程安装规程》规定：三芯电力电缆终端处的金属护层必须接地良好；塑料电缆每相铜屏蔽和钢铠应锡焊接地线(油浸纸绝缘电缆铅包和铠装应焊接地线)，电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点(电缆接地线与电缆金属屏蔽的焊点)在互感器以下时，接地线应直接接地；接地点在互感器以上时，接地线应穿过互感器接地，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。
在检查中发现有些电缆接地线该穿零序电流互感器时未穿，一些不该穿零序电流互感器的反倒穿了，造成事故接地零序保护不能正确动作。

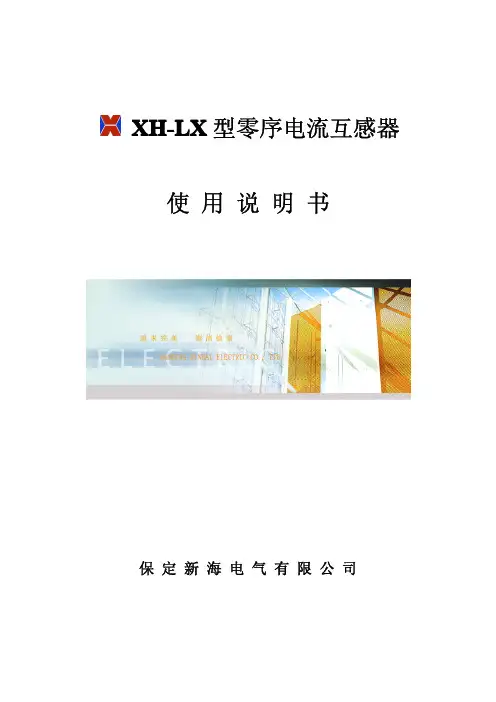

使用说明书保定新海电气有限公司XH-LX型零序电流互感器◇封面 (1)◇目录 (2)◇装置概述 (3)◇技术指标 (3)◇产品型号 (3)◇订货说明及外形图 (4)◇装置外形安装尺寸 (5)◇安装说明 (6)◇装置参数 (6)◇电缆与互感器规格选择参数 (9)◇服务理念 (10)◇具体事宜 (10)◇反馈表 (10)◇注意事项 (10)◇备注 (10)零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作实现保护或监控。
XH-LX系列零序电流互感器是电缆型，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外型美观，具有灵敏度高，线性度好，运行可靠，安装方便的特点，其性能优于一般的零序电流互感器。
应用范围广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。
◎环境温度：-10℃～60℃日平均气温不超过+40℃◎海拔高度≤1000m(高原使用时特殊定货)◎相对湿度≤85％◎周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
◎电压0.38～66KV◎电网频率50Hz◎同名端，一次由互感器正面“L1”侧穿入，二次为“K1XH—LX＿＿＿A/＿A＿VA＿P＿电流饱和倍数测量精度（10P为3级5P为1级）互感器容量互感器二次电流互感器一次电流互感器内径J为方形，K为圆形零序电流互感器公司简称例如：保护用互感器容量为30VA，直径为Φ100，电流比为100／5，饱和倍数为5，测量精度为1级，方形的则表达方式为：XH－LXJΦ100100A／5A30VA 5P5。
又如：测量用互感器容量为5VA，直径为Φ100，电流比为50／1，测量精度为3级，圆形的则表达方式为：XH－LXKΦ10050A／1A10P。
1、产品型号、内孔直径（mm）；2、一次零序电流，二次电流（或电流比）；3、二次负荷容量或负载阻抗；4、准确限值系数、准确级（如果有）。
SYD-LJ(X)K型零序电流互感器说明书一、概述我公司生产的系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。
绝缘性能好，外形美观。
具有灵敏度高、线性度好、运行可靠、安装方便等特点。
其性能优于一般的零序电流互感器，产品按外形分有方形和Ω形，按结构分整体式和组合式。
产品使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。
用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相适应的零序电流互感器。
二、型号说明S Y D—L J（X）K XX三、使用条件1、环境温度：最高温度+60℃，日平均气温不超过+40℃，最低气温-5℃。
2、海拔不超过1000m（高原使用时特殊定货）。
3、相对湿度＜85%。
四、产品类型及主要数据1、交流电压0.4KV以上(电缆)。
2、电网频率50Hz。
3、同名端：一次由“L1”侧穿入，二次为“K1”。
4、型号及数据、外形尺寸见图表。
五、安装1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器安装不受电缆敷设与否的限制，具体安装方法如下：①拆下互感器“K′1”、“ K′2”的联接压片。
②将互感器顶部两条内六角螺栓松开拆下，互感器便分成两部分。
③将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分，然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
④将联接片固定在“K′1”、“ K′2”上。
⑤开口式互感器上下两部分不可与其他互感器互换。
六、定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要的零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种规格零序电流互感器和各种孔径的零序电流互感器以及与其配套的保护装置内的变送传感器。
七、定货时请说明1、产品型号、内孔直径（mm）。
ZB－LJ(K）系列零序电流互感器一、概述保定众邦电气有限公司是高新技术企业，有长期的零序电流互感器的生产经验，质量优于国标GBl208—1997《电流互感器》.产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点，该产品已用于国家许多重点工程。
我公司生产ZB-LJ(K），系列、孔径φ40mm～φ300mm的零序电流互感器(电缆型)，用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作实现保护或监控。
互感器采用ABS工程塑料外壳，全密封树脂浇注而成，外形美观、安装方便、节省安装空间。
有各种容量、变比、准确限值系数的高精度零序电流互感器,产品分整体式和组合式两类,规格品种多，可适应各种保护装置的需要,和电力系统各种运行方式(中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地）的需要。
二、型号说明ZB—LJ（K) □ A。
B。
C。
J众邦电气有限公司类别零序电流互感器内孔直径注：(K）-—组合式 (开口式）；A：与AD11/60型继电器配合使用；B: 与DL1/0.2型继电器配合使用;C:与保护配合使用； J: 与继电保护装置配合使用；LXK：圆开口三、使用条件1、环境温度：－10℃~60℃ ,日平均气温不超过+40℃.2、海拔不超过1000m (高原使用时定货时要注明)。
3、相对湿度 < 85％.4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
四、安装1、整体式零序电流互感器要在敷设电缆前进行安装，电缆安装时穿过互感器。
2、开口式互感器安装可以随时进行，具体安装方法如下：（1）、拆下互感器“ K1 ”、“ K2 ”的联接压片。
(2）、将互感器顶部两条内六角螺栓松开拆下，互感器分成两部分。
（3）、将互感器套在电缆上，把两个接触面擦干净，涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
（4）、将联接片固定在“ K1 ”、“ K2 ”上。
