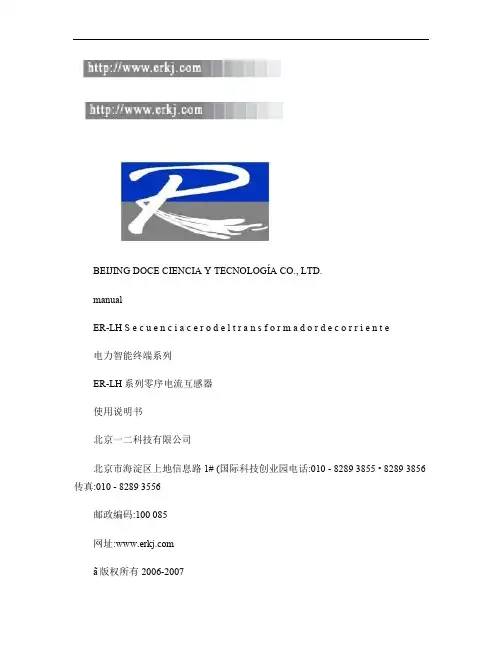

BEIJING DOCE CIENCIA Y TECNOLOGÍA CO., LTD.manualER-LH S e c u e n c i a c e r o d e l t r a n s f o r m a d o r d e c o r r i e n t e电力智能终端系列ER-LH系列零序电流互感器使用说明书北京一二科技有限公司北京市海淀区上地信息路1# (国际科技创业园电话:010 - 8289 3855 • 8289 3856 传真:010 - 8289 3556邮政编码:100 085网址:ã版权所有2006-2007ERS10.100 003.01目录1. 概述 (12. 型号说明 (13. 使用条件 (14. 技术参数 (15. 安装 (26. 定制 (27. 订货须知 (28.附录 (2ER-LH系列零序电流互感器(高灵敏度参数表 (3ER-LH系列零序电流互感器(高精度参数表 (4ER-LH XX Y系列圆形零序电流互感器主要技术数据 (8 ER-LH系列零序电流互感器选型参考 (8服务指南 (9ER-LH 系列零序电流互感器说明书ERS10.100.003.01 11 . 概述北京一二科技有限公司是北京市高新技术企业,有多年零序电流互感器的专业生产经验,产品质量优于国标GB1208-2006《电流互感器》,并通过了电力工业部电气设备质量检测中心型式试验。
产品已广泛用于电力、冶金、化工、煤炭、建材等行业,并有大量产品出口。
ER-LH 系列零序电流互感器(电缆型有各种容量、变比、准确级、准确限值系数的高精度零序电流互感器,还有与小电流接地选线等装置、各种继电器等配套的高灵敏度零序电流互感器,分一体式和组合式两类。
采用ABS 工程塑料外壳、树脂浇注而成,具有全密封、绝缘性能好、外形美观、灵敏度高、线性度好、运行可靠、安装方便等特点,规格品种多,适应各种继电器、各种装置的需要,也适应电力系统各种运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地的需要。

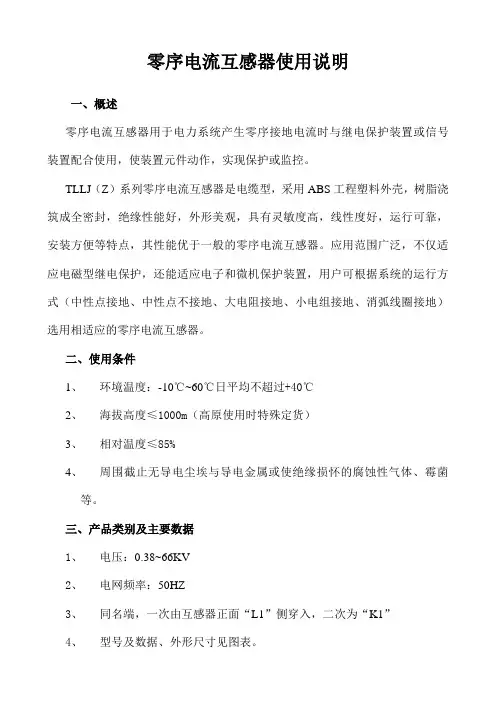

零序电流互感器使用说明一、概述零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作，实现保护或监控。
TLLJ（Z）系列零序电流互感器是电缆型，采用ABS工程塑料外壳，树脂浇筑成全密封，绝缘性能好，外形美观，具有灵敏度高，线性度好，运行可靠，安装方便等特点，其性能优于一般的零序电流互感器。
应用范围广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电组接地、消弧线圈接地）选用相适应的零序电流互感器。
二、使用条件1、环境温度：-10℃~60℃日平均不超过+40℃2、海拔高度≤1000m（高原使用时特殊定货）3、相对温度≤85%4、周围截止无导电尘埃与导电金属或使绝缘损怀的腐蚀性气体、霉菌等。
三、产品类别及主要数据1、电压：0.38~66KV2、电网频率：50HZ3、同名端，一次由互感器正面“L1”侧穿入，二次为“K1”四、安装1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器安装可随时进行，具体安装方法如下：①拆下互感器“K1'”、“K2'”的联接压片。
②将互感器顶部两条内六角螺栓松开拆下，互感器便分成两部分。
③将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓，互感器两部分要对齐以免影响性能；④将联接片固定在“K1’”、“K2’”上；⑤开口式互感器上下两部分不可与其它互感器互换。
五、定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要的零序电流互感器的种类也就很多，我公司可根据用户的需要，设计生产各种规格和各种孔径的零序电流互感器以及与其配套的保护装置内的变送传感器。
六、定货时请说明1、产品型号、内孔直径（mm）；2、一次零序电流，二次电流（或电流比）；3、二次负荷容量或负载阻抗；4、准确限值系数、准确级（如果有）。
零序电流互感器选型手册零序电流互感器选型手册ISO9001国际质量认证企业零序电流互感器选型手册保定市伊诺尔电气设备有限公司零序电流互感器设计选型参考手册一、概述保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT，它的一次绕组为穿过CT内孔的三相一次导体电缆，它的一次电流是一次三相电流的向量和（在正常、三相平衡时为0），当发生一次系统单相接地时三相平衡关系被打破，这时零序电流互感器的二次就有电流输出，供给保护装置，实现保护和监控。
零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序电流互感器可以套在任一电压等级的电缆上。
二、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。
1、小电流选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA 这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时二次≥1A，没有严格的变比关系。

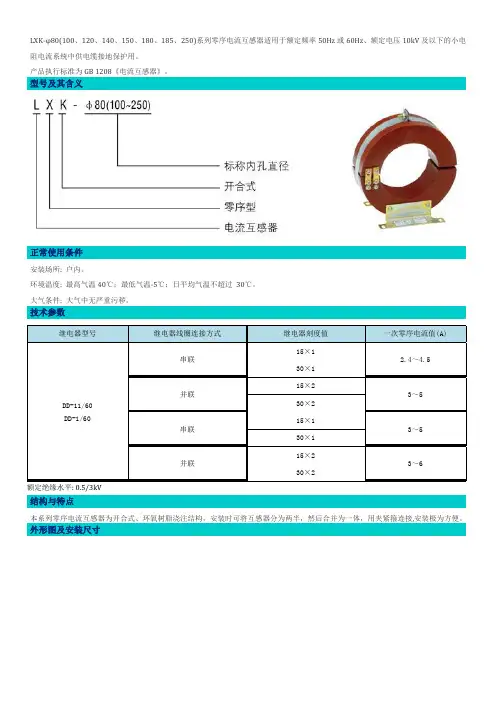

2、与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COS Φ=0.8，我公司生产的ENR—LJ（K）××A型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤4A。
3、与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COS Φ=0.8，我公司生产的ENR—LJ（K）××B型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤10A。
零序电流互感器使用说明
一，型号含义：
LZH－L J /X
电流互感器
接地保护
X为圆形K（开口式）二，外形尺寸：
型号：LZH_LJK

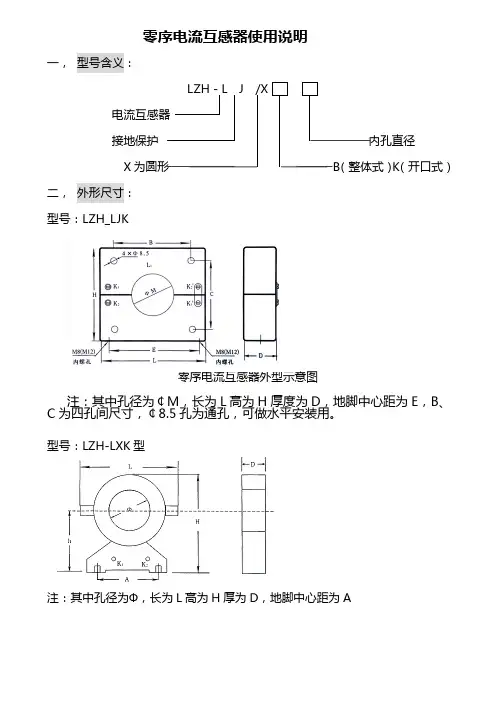

零序电流互感器外型示意图
注：其中孔径为￠M，长为L高为H厚度为D，地脚中心距为E，B、C为四孔间尺寸，￠8.5孔为通孔，可做水平安装用。
型号：LZH-LXK型
注：其中孔径为Ф，长为L高为H厚为D，地脚中心距为A
三，外形安装尺寸：
LZH－LJK系列外形安装尺寸
LZH－LXK系列外形安装尺寸
三，LZH-LJK系列：常用变比（特殊变比根据客户要求设计制作）
LZH-LXK系列：常用变比（特殊变比根据客户要求设计制作）
四，现场电缆与互感器规格选择参数：
防冻防裂，环氧浇注树脂，外壳好。

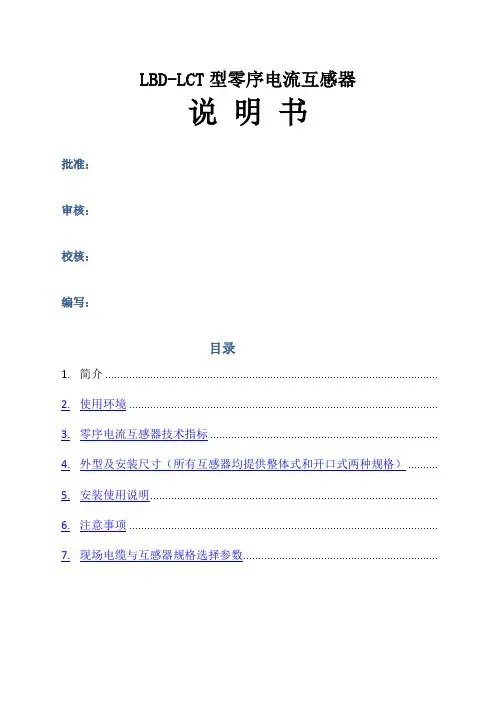

LBD-LCT型零序电流互感器说明书批准：审核：校核：编写：目录1. 简介 ...............................................................................................................2.使用环境 .......................................................................................................3.零序电流互感器技术指标 ............................................................................4.外型及安装尺寸（所有互感器均提供整体式和开口式两种规格） ..........5.安装使用说明................................................................................................6.注意事项 .......................................................................................................7.现场电缆与互感器规格选择参数.................................................................1.简介LBD-LCT型零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测合格，具有精度高、线性度好、运行可靠、安装方便等特点，特别是LBD-LCT普通型零序电流互感器也能适应于零序电流在1A、2A的系统。
外形设计为圆形和方形两种，美观合理、结构新颖。

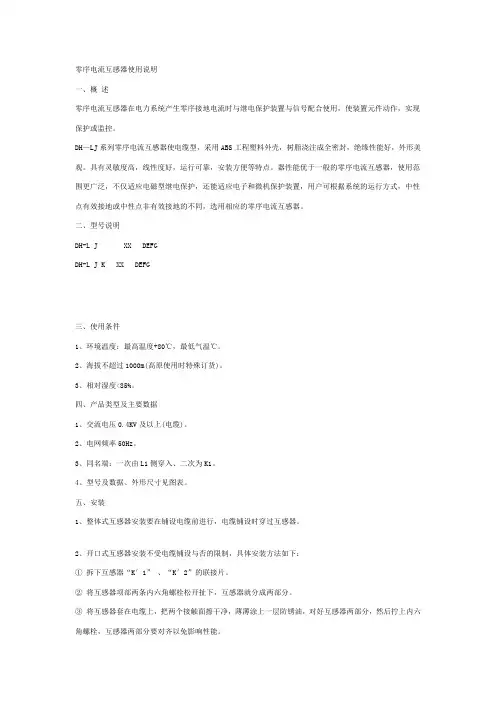

零序电流互感器使用说明一、概述零序电流互感器在电力系统产生零序接地电流时与继电保护装置与信号配合使用，使装置元件动作，实现保护或监控。
