水深测量技术设计书1.任务简述由于大连普湾新区填海造地工程所在海域缺少详细的水深测量资料，为了给该工程提供可靠的测量数据，以满足围海造地设计需求，需要进行大面积的水深测量工作。
本工程所在位置为大连市普湾新区跨海大桥两侧（原普兰店湾），水深测量面积约41平方公里，工期约30工作日。
2.测区概况测区位于大连市区东北方向，濒临黄海，属具有海洋性特点的暖温带大陆性季风气候。
冬无严寒，夏无酷暑，四季分明，年平均气温10.5摄氏度。
测区潮水属不正规半日潮，涨潮流向北，落潮流向南，流速2节左右。
近岸有滩涂，落潮时可干出水线。
3.测量范围及内容3.1.测量范围：以招标方提供的测量范围附图为准；3.2.测绘内容：（1）测区平面首级控制网测量；（2）水准点联测；（3）海域水深（等深线勾绘）；（4）滩涂陆域地形图（含岸线地形图修侧）。
测区面积总计约41平方公里。
4.测量基准及精度要求4.1测量基准1）参考椭球：1975国际椭球（其基本参数为：长半轴a=6378140，短半轴b=6356755，扁率α=1/298.257）；2）投影方式：高斯-克吕格投影；3）中央子午线：122°，3°分带；4）坐标系统：1980西安坐标系；5）高程系统：1985国家高程基准。
4.2精度要求1）测图比例尺：1:500；2）定位精度：≤1米；3）测深精度：±0.2米（水深小于20米）；4）基本等深距：1米；5）采样点间隔：5米；6）测线：间隔5米，垂直于等深线总体方向；7）检测线：50米（检测线长度不少于主测线长度的5%，交点容差不得大于0.4米）。
5.水深测量实施方案5.1作业依据1）《水运工程测量规范》（JTJ203-2001）；2）《全球定位系统GPS测量规范》（GB/T18314-2001）；3）《海港水文规范》及《海滨观测规范》；4）《中国海图图式》（GB12319-1998）；5）《国家三、四等水准测量规范》（GB12898—91）；6）《1：500、1：1000、1：2000地形图数字化规范》（GB/17610-1997）；7）《海道测量规范》（GB12327-98）；8）本技术设计书。
海洋测绘中的水下地形测绘方法与数据处理技巧导言：海洋测绘是一门重要的科学技术，它涉及到对海洋的水下地形进行测绘和数据处理。
水下地形的测绘对于海洋资源的开发利用、海洋环境保护、航海安全等方面起着至关重要的作用。
本文将探讨海洋测绘中的水下地形测绘方法与数据处理技巧。
一、多波束测深技术多波束测深技术是目前海洋测绘中常用的一种水下地形测绘方法。
该技术利用多个声纳波束，以同时测量多个点，可以高效地获取水下地形数据。
多波束测深技术的优势在于其高分辨率和高测量速度。
在进行水下地形测绘时，科学家可以根据需要调整波束的方向和角度，以获得更多的数据。
同时，多波束测深技术还可以进行三维成像，从而更加直观地展示水下地形的特征。
二、剖线测深技术剖线测深技术是另一种常用的水下地形测绘方法。
该技术通过在海底或水下地形上拉设测深剖面，来获取水下地形数据。
剖线测深技术通常通过拖曳声纳仪或无人机等设备进行。
在进行测深的过程中，设备会实时记录声波的传播时间，并根据声波传播速度来计算距离。
通过多次的剖面测量，科学家可以获取到水下地形的三维数据，并进一步进行数据分析与处理。
三、数据处理与分析在测绘水下地形后，还需要进行数据处理与分析，以获取更多的信息和提高数据的可视化效果。
数据处理主要包括数据校正、插值和质量评估等。
首先，对测得的水下地形数据进行校正，消除可能出现的误差和不确定性。
接下来，通过插值技术将离散的测量点连接起来，形成连续的地形表面模型。
最后，进行质量评估，检查数据的准确性和完整性，并对不合格的数据进行处理。
数据处理的结果可以用于生成水下地形图或数字地形模型，为后续的研究和决策提供依据。
四、水下地形测绘的应用与挑战水下地形测绘在海洋资源的开发利用、海底管线的铺设、海底地震活动的研究等领域有着广泛的应用。
例如，它可以帮助科学家了解海底地表特征，寻找潜在的海洋矿产资源；同时，也能通过测绘海底地形和水文气象数据，提高海底管线铺设的准确性和安全性。

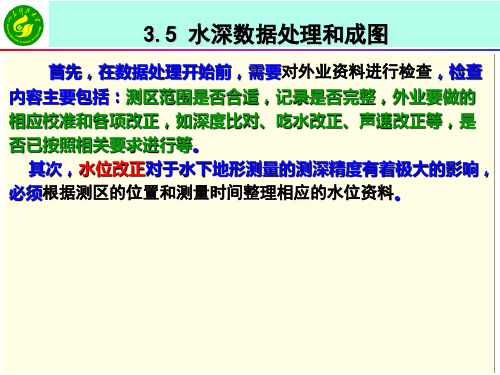

首先，在数据处理开始前，需要对外业资料进行检查，检查内容主要包括：测区范围是否合适，记录是否完整，外业要做的相应校准和各项改正，如深度比对、吃水改正、声速改正等，是否已按照相关要求进行等。
其次，水位改正对于水下地形测量的测深精度有着极大的影响，必须根据测区的位置和测量时间整理相应的水位资料。
一、单波束数据处理（一）定位数据处理定位数据处理的主要依据是航迹图。
根据作业范围以及航迹状态，将外业资料对照航迹图进行全面的检查，把卫星状态不好、定位误差大、明显偏离测区的点删除。
一、单波束数据处理（二）水深数据处理先根据点号，将数据文件中的记录按记录点号、坐标和原始水深，与模拟记录纸进行对照检查，对不匹配的点进行认真核实，对个别点之间的特殊水深值量取内插；然后利用测得的水位值进行水位改正，做水深图。
一、单波束数据处理（二）水深数据处理水深模拟记录水深值测量时间点号地形测量日期一、单波束数据处理（二）水深数据处理可疑水深水深图一、单波束数据处理（二）水深数据处理对水深图上的交叉点进行比对，如果水深差超过技术标准要求，查找原因并进行改正。
在没有交叉点的位置，从图上直观的检查是否有不合适的水深值，这种不合适的水深值一般指与周围水深相差太大的水深值，需要检查记录纸，是真实地形还是错误水深。
二、多波束数据处理多波束测深数据量与单波束测深相比非常庞大，一般要利用专业的数据处理工作站和数据处理软件进行。
其处理过程较单波束也复杂的多，对操作者的要求也较高。
二、多波束数据处理（一）数据预处理对水深数据编辑与清理前做的必要改正，包括水位改正、吃水改正、声速改正、横摇、纵摇及时间延迟改正等。
二、多波束数据处理（二）定位数据的编辑与处理多波束数据处理软件都有自动处理导航数据的成熟算法可以对可疑的导航数据进行剔除，只是需要数据处理者根据测量的实际情况进行参数设置。
可疑数据占全部定位数据的比例较低时（如5%以内），可予以剔除。
若异常数据占全部定位数据的比例较大时，则应认真分析原因，慎重处理。
水深测量数据的软件自动处理方法探讨钟贵才(厦门海洋工程勘察设计研究院)摘要：本文主要介绍如何应用软件编程方法自动识别处理水深测量原始数据。
关键字：水深测量自动处理编程方法HYPACK概述：水深测量是海洋勘测中最基本的测量项目，它广泛应用于海洋科研和海洋开发领域。
水深数据后处理软件及方法也多种多样，而自动或半自动识别处理软件则不多见。
常用的导航测深软件HYPACK在数据后处理时也颇有不便，经常遇见一些问题。
为减少人为差错，提高工作效率，本人用VB编制了一个辅助程序对原始水深文件作预处理，经试用效果良好。
现将编程思路和方法与大家共勉。
一、水深数据后处理时常见的问题1．假水深数据的干扰，数据抽滤时经常出现一些跳变假水深，需手工一个个核对图谱校正，需花费大量的时间和精力；2．文件记录有数据，但无法用HYPACK打开处理，需人工分段查找剔除错误信息后才能处理；3．在水深模拟图谱中查找特征点信息既费时又费力，如能把数据信息以电子图谱形式显示，则能有效提高工作效率。
二、常用的后处理软件及方法我们常用hypack 导航软件的单波速编辑器分别打开每一个数据文件进行处理，对假水深数据逐个更正，对浅点或深点逐个内插，对于较大测区潮位不同步区域，还要分段处理潮位，这些机械式的工作既费时又费力。
能否编制一个程序，对海底地形地貌进行自动识别，自动更正假水深数据，简化操作步骤呢？本人通过对测深原始记录文件的研究，并用VB编制一些简易程序进行测试，证实这是可行的，特别是对于海底地形地貌变化比较平缓情况下，程序自动处理结果既快速又准确，完全符合测量要求。
三、软件功能的实现及编制方法下面我把程序编写思路与大家共同探讨（以HYPACK测量数据为例）：（一）首先明确问题所在及软件功能：假水深数据的自动识别及更正；水深测量时容易受海况及环境影响，生成假水深，这对数据的后处理精度及效率影响很大。
如果能让软件来识别处理一些显而易见的假水深，则可省时省力，事半功倍。
水文站的水位自动监测系统设计摘要本文是为了实现对大坝水位进行多点水位采集，然后通过远距离传输，并且有数据显示和越限报警功能，单片机作为下位机，负责大坝现场各水位点的选通和采集，作为上位机的PC机，则负责大坝水位的集中显示和管理记录，而PC机与单片机之间的通讯方式主要采用RS-485总线技术。
本文阐述了通过超声波液位传感器等对大坝水位进行自动监测系统，主要由硬件部分和软件部分组成。
硬件部分主要是传感器主要是超声波传感器，数据采集部分采用多路开关方式进行，利用超声波传感器进行模拟数据采集，为了满足生产中多通道的要求，设计了8个模拟数据采集通道。
传感器将非电量信号变为电信号，经放大器放大后送入8位串行模数转换器TLC0838，数据处理部分采用AT89S52单片机为核心控制器件，当AT89S52单片机接到控制软件发出的通道采集指令，采集的信号通过串行接口送入单片机，由显示芯片HD7279八驱动LED数码管进行现场显示，再通过RS-485通信总线上传至上位机，由上位机进行显示。
软件部分主要采用汇编语言编程进行了数据采集处理、数据显示、报警等程序的设计。
针对电磁干扰对系统的干扰，本文提出了去藕电容的配置等三点抗干扰措施，以增加系统的稳定性。
关键词：超声波传感器；AT89S52单片机；数据采集通信；上位机Design of Automatic Monitoring System of the Water Levelin Hydrological StationAbstractThe paper mainly describes the method of the ultrasonic liquid level through the dam of water level sensors for automatic monitoring system, which is consist of the hardware part and software part. In this paper, uses the host who and the monolithic integrated circuit is composed by PC machine from the type many machine networking system, the monolithic integrated circuit took the lower position machine, is responsible for the dam scene various gauging stations the selection and gathering, in the achievement position machine PC machine, then is responsible for the dam water level the centralism demonstrate and manage the record, but PC machine and between the monolithic integrated circuit communication way mainly use the RS-485 main line technology.Here uses the sensor mainly is the ultrasonic sensor, the data-acquisition works in frame of multi-channel switch. Carries on analog data gathering using the ultrasonic sensor, It designs eight analog-data acquisition system .The sensor changes the non-electronic signals into electronic signals and sends them to eight TLC0838 tandem modu1us transfers after being amplified. Data-acquisition takes AT89S52 single chip microcomputer as the key controller element, when the AT89S52 receives the channel acquisition order from the controlling software, the collected signals will be sent to the single chip microcomputer through tandem interface, and will be shown alive as the showing chips HD7279A drives the LED, and sent to the PC through RS-485 the main communication wire, also it will be shown.It designs much program like data-acquisition treatment, data-display and data-communication Etc, using complied languages. As to the interference from the electromagnetism to the system, the thesis proposes three measures to resist the interference like capacitance dispose, to steady the system.Key word: Ultrasonic sensor; Single Chip Microcomputer of AT89S52; Data-acquisition and communication System; PC目录第一章绪论 (1)1.1国内外的发展概况 (1)1.2目的和意义 (1)1.3主要内容 (2)第二章数据采集的硬件设计 (3)2.1单片机数据采集系统 (3)2.1.1基本组成 (3)2.1.2采集方式 (3)2.1.3硬件组成 (4)第三章硬件电路设计 (5)3.1水位传感器的选择 (5)3.1.1浮子式水位传感器 (5)3.1.2压力式水位传感器 (5)3.1.3气泡式水位传感器 (6)3.1.4超声波水位传感器 (6)3.2传感器检测电路 (8)3.2.1超声波发射电路 (9)3.2.2超声波接收电路 (10)3.3 A/D转换电路设计 (10)3.3.1 A/D转换器工作过程 (10)3.3.2 A/D转换单元电路设计 (11)3.4单片机最小系统 (13)3.5 LED显示电路 (14)3.6 报警电路 (16)3.7串行通信电路设计 (16)3.7.1 RS-485通信总线 (17)3.7.2串行通信电路设计 (18)3.8 电源电路设计 (19)第四章软件设计 (20)4.1数据处理程序设计 (20)4.2数据采集处理................................................................... 错误！未定义书签。
Microsoft VB在水深测量验潮数据处理中的应用马嘉骏;雷力军;孟祥勇【摘要】验潮数据特点是数据量大，内业计算耗时长，数据处理可利用的软件不多。
处理验潮仪潮位数据近年来在港口、航道水深测量各工程中普遍用到。
传统数据处理方法阻碍了生产效率的提高，面向对象的Microsoft VB编程技术及软件开发成为了提高验潮仪数据处理速度的关键。
%Tide data is characterized by large amount of data, calculation elapsed time long, data processing software can be used is not much. Handle tide gauges tidal data in recent years in the port, channel depth measurement widely used in various projects.The traditional data processing methods hindered the improvement of production efficiency, Microsoft VB programming technology and object-oriented software development will become the key to improving its tide gauge data processing speed.【期刊名称】《港工技术》【年(卷),期】2016(053)001【总页数】4页(P101-104)【关键词】Microsoft VB;验潮数据;水深测量【作者】马嘉骏;雷力军;孟祥勇【作者单位】中交第一航务工程勘察设计院有限公司，天津 300222;中交第一航务工程勘察设计院有限公司，天津 300222;中交第一航务工程勘察设计院有限公司，天津 300222【正文语种】中文【中图分类】P714目前的港口水运工程测绘工作中，传统验潮仪数据处理大多采用传统的办公软件等进行加工处理。
RTK三维水深测量数据处理优化方法RTK（Real-Time Kinematic）三维水深测量是一种高精度的测量方法，可用于水域中的水深测量和地形测绘。
然而，由于测量数据的复杂性和数量庞大，数据处理和优化方法成为了关键。
以下是一些优化方法来处理RTK三维水深测量数据。
一、数据预处理数据预处理是数据处理的第一步，它的目的是去除噪声和异常值，以提高数据质量和准确性。
常用的数据预处理方法包括：1.滤波处理：使用合适的滤波算法，如均值滤波、中值滤波等，去除数据中的噪声。
2.异常值检测和修正：对于出现异常的数据点，根据测量设备的特性和周围数据的一致性，进行修正或删除。
3.数据对齐：对测量数据进行时间和空间对齐，以便后续的数据处理和分析。
二、数据插值和平滑由于RTK三维水深测量数据通常是稀疏和不均匀分布的，因此需要进行插值和平滑处理，以获得更细致的水深分布。
常用的插值和平滑方法包括：1.三角网插值：根据已知的数据点建立三角网，并在三角网中的所有网格点上进行插值。
2.克里金插值：根据已知的数据点建立半变函数模型，通过对模型的插值来获得未知位置的数据值。
3.样条插值：根据已知的数据点，在每个数据点上构造一个局部拟合的样条曲线，然后通过样条曲线的插值得到未知位置的数据值。
4.平滑算法：如移动平均、加权平均等，对数据进行平滑处理，以去除数据中的噪声和波动。
三、数据配准和校正数据配准和校正是将测量数据与地理坐标系统进行匹配和调整的过程，以确保数据的准确性和可靠性。
常用的数据配准和校正方法包括：1.外业定位校正：利用外业定位数据和现场观测数据，对测量数据进行位置和姿态的校正。
2.大地坐标转换：将测量数据从RTK坐标系转换到大地坐标系，以便与其他地理数据进行配准和叠加。
3.地面控制点校正：利用现场观测数据和地面控制点的坐标，对测量数据进行校正和调整。
四、数据分析和可视化数据分析和可视化是对处理后的数据进行进一步分析和展示的过程，以便更好地理解水深分布和地形特征。
C W T 中国水运2017·06第38卷第06期2017年06月中国水运ZhongGuoShuiYunVol.38No.06Jun.2017水深测量的水位改算，计算方法繁琐，工作量大，费时费力。
为提高水深测量数据处理的自动化程度，减少测绘人员内业工作量，本文结合实际生产进行了软件的开发，针对水位改算中的不同个数的水位站的改算方法进行了探讨，并编制出相应软件，使之能适应各种复杂的测区水位控制情况。
1水位改算原理与方法在河口海湾、河道水下地形测量中，河底高程是根据回声测深仪测得的实测水深与相应的水位求得的：（公式1）公式中，G 为河底高程；Z 为某一基面以上的水位；H 为测点施测时的水深。
因此，测点高程的精度取决于该点水位与实测水深的精度。
若所用定位与测深设备精度较高，则河底高程G 的精度就主要决定于测点水位的精度。
在宽度不大的潮汐河道中，两相邻站之间的水位可按距离线性内插求得。
河口和海湾水域的宽度通常较大，水位不仅有纵向变化，可能还有明显的横向变化，在计算测点水位时，必须考虑水位的这种横向变化。
计算施测点在施测时刻t 下，参与计算的水位站t 时刻下的水位。
根据时间进行插补计算t 时刻下，单个水位站的水位。
单个水位站所测水位是某一个时间序列下的水位变化：给定t 时刻，在上述时间序列判断t 时刻位于t k 、t k+1之间或者t 时刻与t k 时刻相等。
再根据时间差值进行内插，求得t 时刻下单个水位站的水位。
1.1双站水位改算对于横比降较小的河段，可采用线性插补进行水位改算。
由图1中的A 1、A 2（两个水位站）和P 点（水下测点）坐标，可求得P 点A 1A 2直线的垂点A 3的坐标，然后在直线A 1A 2上按照距离内插得到A 3的水位：（公式2）式中，S A1A3为A 1与A 3之间的距离；S A1A2为A 1与A 2之间的距离。
1.2三水位站改算对于三水位站改算的方法，如果考虑横比降时可以采用二步内插法或者三角形单元面积加权法进行水位改算。
水深测量中多站潮位的数据处理程序设计
1 前言
在沿海工程的施工测量工作中，潮位的控制及改正是非常重要的环节。
以往采用传统的人工分带进行潮位改正，不但计算方法繁琐，工作量大，费时费力，处理精度也较低，严重限制了成图工期，影响作业进度，最新的HYPACK MAX软件进行潮位处理技术也只能同时处
理最多三个潮位站且只能为同一天的数据，现有的潮位处理技术已不能适应测绘技术发展的需求。
为提高水深测量数据处理的自动化程度，减少测绘人员工作量，加快出图速度，本文结合实际生产的工程实例进行了软件的开发，针对潮位改正中的潮位插值计算方法、潮位分区区域的划分等几个方面进行了探讨，并编制出相应软件，使之能适应各种复杂的测区潮位控制情况，操作方便，处理结果可靠，具有重要的实用价值。
2 潮位数据处理方法
在进行多站潮位内插改正时，不论图解还是由软件自动改正都必须遵循如下的潮位分带假设。
假定潮位站间潮波以一定速度匀速传播，潮波整个潮波匀速传播意味着相邻站潮波周期相似，潮高相关。
也就是潮位站间的潮位的潮时、潮高变化与其距离成比例。
软件实现多站潮位内插改正的原理：采用现有的计算机技术，借助AUTO CAD平台，通过潮位记录文件绘制各站潮位过程曲线，使用
水深原始记录文件中水深定位点的时间，在图上内插各潮位站潮位，使用水深定位点的位置信息，不再沿用传统潮位每0.1m为一分带的
潮位分带方法，消除了传统的分带改正方法存在潮位人工分带的人为造成的水位台阶式跳跃，而与实际潮位面是一个连续的曲面情况不相符的情况。
在CAD平面图中，根据水深点与潮位站的几何关系，根据潮位站分布、潮位改正方案划分测区分区，内插瞬时潮位，此方法较以往通过数学计算内插法相比，克服潮位改正不直观，准备数据复杂，不容易发现错误的弱点。
2.1单站潮位改正方法
在单站潮位站能够控制的测区范围内，在Auto CAD中，以潮高为纵轴，时间为横轴，绘制该站的潮位过程曲线，根据水深原始文件中的水深点的时间，在潮位过程曲线上内插潮位值，将每点的潮位数据添加到水深原始文件中。
2.2 双站潮位改正方法
在双站潮位能够控制测区水位的范围内，进行线型内插潮位。
图1 潮位站与测点关系图
图1中a、b是水深点D在潮波传播路径（图中红线）上投影长度，线段长度是潮位计算的重要数据；如果没有潮波传播路径，程序将两站连线自动作为潮波传播路径。
要获取水深点D的实时改正潮位，可根据水深定位点的位置、时间，利用软件在CAD中绘制的潮位曲线上进行潮位内插实时潮位，
图2 潮位计算关系示意图
如图2 所示关系，按下列公式计算D点的实时水位h D。
X1 = a ×(h B - h A)/(a + b)
h D = h A + X1
2.3 三站潮位改正方法
三站分带潮位改正的基本原理：
传统的三站潮位分带改正按图3 所示的人工分带，不但计算方法繁琐，工作量大，而且在水位改正中无法实现自动数据处理。
采用软件来实现有着明显优势，其实施原理为：
图3 三站潮位人工分带示意图
水深定位点的潮位根据水深原始文件提供水深点的时间及平面位置，在CAD中各潮位站潮位过程线上内插各潮位站的瞬时潮位，再计算内插每点的潮位，自动对水深原始文件进行改正。
具体计算方法如下：
图4 三站潮位改正分区示意图如图4 所示，当D点位于单站改正半径范围内时，水深点的潮位按照单站潮位改正方法进行水位改正，程序适时计算单位半径，当点超出单站半径时，程序在图上会显示该点的潮位有较大误差，以警示之。
当D点位于三站A、B、C两两连线的外侧，水深点的潮位按照双站潮位改正方法内插水位进行改正。
当D点位于三站A、B、C三角形内，要获取D点的实时潮位，主要分两步实施，其方法为：
（1）先要求得E点的水位改正数h E
X1 = a ×(h B - h A)/(a + b)，h E = h A + X1；
（2）根据E、C点的实时潮位按两站潮位改正方法求取D点的潮
位
X2 = d × (h C - h D)/(c + d)，h D = h E + X2。
2.4 多站潮位改正方法
对于多于三站的潮位改正，能够按照三站潮位潮位改正分区的，应按三站潮位改正方法划分测区分区，如三站分区划分明显不合理，可以采取下列方法进行潮位改正：在其各站连线内定位点的潮位改正，基于各站之间的潮位相关的假设，根据各水位站的瞬时水位，按照潮位与水深点至各站距离的倒数为权，以加权平均值作为内插水深点的瞬时水位，公式如下：
Hp = (h1/S1+h2/S2+h3/S3+... +hn / Sn) / (1/S1+1/S2+1/S3+…+1/ Sn)
图5 多站潮位站点水位改正示意图
3 软件功能的实现步骤
根据生产需求，软件共分6个功能进行设计，具体功能内容如下：
3.1 潮位站信息文件制作
潮位站信息文件为txt文本文件，包括潮位站名、东方向坐标、北方向坐标，每一潮位站信息为一行，各数值之间用空格或逗号分隔。
3.2 各站潮位数据文件制作
潮位数据文件名应该与潮位站信息文件中的潮位站名完全相同，每行格式为:
日期(yyyy-mm-dd),时间(hh:mm:ss),潮位。
3.3 根据潮位站分布、潮位改正方案划分测区分区
整个测区应该根据潮位站分布、潮位改正方案划分测区分区，每个测区应该包含其参与潮位改正的相应的潮位站。
测区范围线为封闭的多段线，在“测区分区”层中。
程序自动将测量分区内的潮位站用多段线连结起来，并置于“潮位分区”层中。
测区分区范围线可以跟潮位分区线重合，但不得小于潮位分区线，否则程序会无法正确匹配该测量区域内参与水位改正的水位站，并提示“测区分区内无潮位站！”。
如下图，黑色多段线为测区分区线，红色多段线为潮位分区线。
图6 多站潮位分区示意图
※如测区内只有一个潮位站，程序自动在潮位站附近，绘制一条长0.5mm的潮位分区多段线；
※如测区内只有两个潮位站，且两潮位站潮位分区线不能作为潮位传播路径，则需在传播方向上绘制通过测区分区的多段线，作为内插潮位的基准线。
※如果每一测区分区内没有潮位分区范围线（多段线），或多于一条潮位分区多段线，程序提示错误，退出程序。
※如果水深点距离潮位站的长度超过单站有效半径，程序提示潮位误差已大于0.1m，应该加设潮位站，以便正确进行潮位改正，有效控制水位。
※如果两潮位站间最大潮差超过1.0m，程序则在图上和命令行警示。
3.4 绘制潮位过程线
要进行潮位数据处理，首先在CAD中，运行潮位绘制程序。
程序会绘制出潮位过程曲线，并自动进行曲线的检查、剔除粗差。
潮位过程曲线如下图，纵横向比例通过潮位放大系数、时间比例系数在可以在程序对话框中设置。
图7潮位过程线绘制界面
图8潮位曲线图（红线为内插时间标志线）
图9 潮位曲线详图
3.5 潮位改正的数据文件制作
3.5.1 潮位数据文件可以为水深原始文本文件，每行格式为:
点名,东方向坐标，北方向坐标,日期(yyyy-mm-dd),时间(hh:mm:ss.ss),原始水深。
3.5.2 程序也可使用HYPACK MAX 中编辑文件夹中的日志文件（LOG），格式略（建议在单波束编辑时，保存HYPACK MAX 旧格式水深文件）。
3.6 水深点潮位改正
图10 潮位改正对话框
运行潮位改正程序，选取测区内所有测区分区线、水深原始文本文件，或日志文件，程序自动根据每点的时间、位置坐标，自动选择测区分区线，由测区分区线，得知参与潮位改正的各潮位站，计算内插每点的潮位，将潮位输出到水深原始文件每行的末尾。
程序中如果潮位数据不足，则会潮位曲线上打印蓝色竖线，表示该时间处缺少潮位，并在平面图上打印警示文字。
本软件在长江口、杭州湾的水深测量工程中，得到了实际应用，经过软件自动处理的潮位数据与人工分带改正所得的潮位、HYPACK MAX 改正所得的潮位进行比较，水深差值均在水深测量精度0.1米以下，具有较高水位处理精度，能够满足水深测量的相关规范要求。
由于编者时间和水平有限，程序还存在许多需要进一步改进之处，敬请诸位不吝赐教。
王朝金
WLISP连云港工作室（QQ393456632）二O一一年五月一日。
