形位公差及标注教程

加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状与理想几何体规定的形状不可避免地存在差异，这种形状上的差异就是形状误差，而零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。

形状和位置公差统称为形位公差。

2、形位公差的标注符号无无○无无有或无有或无∥有有有◎有有有有3、形位公差注意事项形位公差带一般解释：某个特性（表面、轴、点、线等）的形位公差是定义为一个区域，这个特性的所有点都包含在这个区域内。

按照该特性的给定公差和它的维数特征，其公差区域是下面中的一个：◆圆内区域◆两同心圆之间的区域◆两平行直线间的区域◆两等距线之间的区域◆两平行平面间的区域◆两等距面间的区域◆圆柱内区域◆两同轴圆柱之间的区域◆平行六面体之间的区域对于位置公差，必须定义一个基准用于决定公差区域的准确位置。

基准是一个理论上确切的几何特性（像轴、平面、直线等），可以基于一个或者几个基准特性。

除非有更加严格的限制，公差特性可以是公差区域内的任意形状、位置和方向等。

公差的数值t用于线性测量时以相同的单位给出。

如果没有特殊说明，作用于被标注公差特性的整个范围。

定义：定义：直线度Straightness 公差带是距离为公差值t 的两平行直线之间的区域。

如在公差值前加注φ，则公差带是直径为t 的圆柱面的区域被测表面的要素，必须位于平行于图样所示投影面且距离为公差值0.1的两平行直线内。

被测圆柱体内的轴线必须位于直径为φ0.08的圆柱面内。

平面度 Flatness 公差带是距离为公差值t 的两平行平面之间的区域。

被测表面必须位于距离为公差值0.08的两平行平面内。

圆度Circularity被测圆柱面任一正截面的圆周必须位于半径差为公差值0.03的两同心圆之间。

被测圆锥面任一正截面上的圆周必须位于半径差为公差值0.1的两同心圆之间。

圆柱度 Cylindricity 公差带是半径差为公差值t 的两同轴圆柱面之间的区域。

形位公差标注示例大全一、形位公差的概念与意义1.1 形位公差的定义形位公差是指在零件加工中，用以描述零件和参考面之间的几何关系的一种技术要求。

它包括形状公差和定位公差两个部分，用于确保零件在装配或使用过程中的相互匹配、定位和运动要求。

1.2 形位公差的意义形位公差在工程制造中起着重要的作用，它可以： - 确保零件在装配过程中的互换性，提高产品的可靠性和可维护性； - 保证零件定位的精度，减少运动件之间的摩擦和磨损，提高整机的工作精度和寿命。

二、形位公差的表示方法2.1 形位公差的符号形位公差的符号采用了国际规定的公差符号系统，常见的形位公差符号有： - 圆，用于表示圆度公差； - 长方体，用于表示直线度公差； - 直线，用于表示平面度公差； - 半圆，用于表示圆柱度公差。

2.2 形位公差的数值形位公差的数值通常使用浮点数或百分数来表示，其中浮点数表示公差的绝对值，百分数表示公差的相对值。

例如，+/-0.05表示公差的绝对值为0.05，而+/-5%表示公差的相对值为5%。

2.3 形位公差的位置形位公差的位置可以通过在零件上标注公差符号来表示，常见的标注方法有： 1. 在零件上直接标注公差符号和数值； 2. 在零件图纸上使用标注线和箭头来指示公差位置； 3. 使用辅助尺寸线来标注公差的位置。

三、形位公差的示例3.1 位置公差示例以下是几种常见的位置公差示例： 1. A-B-C 垂直度公差: 0.05 mm 2. A-B 平行度公差: 0.03 mm 3. A-B-C 孔中心位移公差: 0.1 mm3.2 形状公差示例以下是几种常见的形状公差示例： 1. A 圆度公差: 0.04 mm 2. A 平面度公差: 0.02 mm 3. A 圆柱度公差: 0.03 mm3.3 定位公差示例以下是几种常见的定位公差示例： 1. A-B-C 平行定位公差: 0.05 mm 2. A-B-C 垂直定位公差: 0.03 mm 3. A-B-C 同心度公差: 0.02 mm四、形位公差标注的注意事项4.1 符号与数值的一致性在形位公差标注中，公差符号和数值应相互一致，不得产生歧义，以确保正确理解和解读。

形位公差的标注（1）代号中的指引线箭头与被测要素的连接方法:当被测要素为线或概况时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下图a。

当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对齐，见右图b；当被测要素为各要素的公共轴线、公共中心平面时，指引线的箭头可以直接指在轴线或中心线上，见右图c。

（2）对于位置公差还需要用基准符号及连线标明被测要素的基准要素，此时基准符号与基准要素连接的方法：当基准要素为素线及概况时，基准符号应靠近该要素的轮廓线或其引出线标注，并应明显地与尺寸线错开，见下图a。

当基准要素为轴线或中心平面时，基准符号应与该尺寸线对齐，见上图b。

当基准要素为各要素的公共轴线、公共中心平面时，基准符号可以直接靠近公共轴线或中心线标注，见上图c。

（3）当基准符号方便直接与框格相连时，则采取基准代号 (点击此处检查画法)标注，其标注方法与采取基准符号时基底细同，只是此时公差框格应为三格或多格，以填写基准代号的字母，见下图。

（4）当位置公差的两要素，被测要素和基准要素允许互换时，即为任选基准时，就不再画基准符号，两边都用箭头暗示，见下图。

（5）当同一个被测要素有多项形位公差要求，其标注方法又是一致时，可以将这些框格画在一起，共用一根指引线箭头，见下图。

（6）若多个被测要素有相同的形位公差（单项或多项）要求时，可以在从框格引出的指引线上绘制多个箭头并分别与各被测要素相连，见下图。

（7）如需给出被测要素任一长度（或范围）的公差值时，其标注方法见图a。

如不但给出被测要素汪一长度（或范围）的公差值，还需给出被测要素全长（或整个要素）内的公差值，其标注方法见下图b。

Example:形位公差间的关系及取代应用国家尺度GB1182～1184《形状和位置公差》包含形状公差——直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度；定向位置公差——平行度、垂直度、倾斜度；定位位置公差——同轴度、对称度、位置度；跳动——径向、斜向、端面圆跳动，径向、端面全跳动。

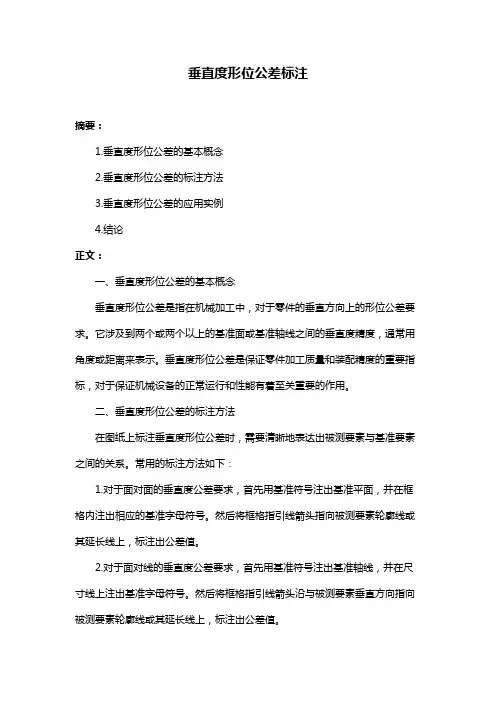

垂直度形位公差标注
摘要：
1.垂直度形位公差的基本概念
2.垂直度形位公差的标注方法
3.垂直度形位公差的应用实例
4.结论
正文：
一、垂直度形位公差的基本概念
垂直度形位公差是指在机械加工中，对于零件的垂直方向上的形位公差要求。

它涉及到两个或两个以上的基准面或基准轴线之间的垂直度精度，通常用角度或距离来表示。

垂直度形位公差是保证零件加工质量和装配精度的重要指标，对于保证机械设备的正常运行和性能有着至关重要的作用。

二、垂直度形位公差的标注方法
在图纸上标注垂直度形位公差时，需要清晰地表达出被测要素与基准要素之间的关系。

常用的标注方法如下：
1.对于面对面的垂直度公差要求，首先用基准符号注出基准平面，并在框格内注出相应的基准字母符号。

然后将框格指引线箭头指向被测要素轮廓线或其延长线上，标注出公差值。

2.对于面对线的垂直度公差要求，首先用基准符号注出基准轴线，并在尺寸线上注出基准字母符号。

然后将框格指引线箭头沿与被测要素垂直方向指向被测要素轮廓线或其延长线上，标注出公差值。

3.对于线对面的垂直度公差要求，被测要素为直线（轴线），基准要素为平面。

此时轴线作为被测要素，它可沿360 度方向标注公差值。

三、垂直度形位公差的应用实例
在机械加工中，垂直度形位公差被广泛应用于各种零件的加工和装配中，如机床工作台的上平面与侧面、曲轴的左侧曲柄上的凸台端面等。

这些零件的垂直度形位公差直接影响到设备的性能和寿命。

形位公差的标注（1）代号中的指引线箭头与被测要素的连接方法:当被测要素为线或表面时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下图a。

当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对齐，见右图b；当被测要素为各要素的公共轴线、公共中心平面时，指引线的箭头可以直接指在轴线或中心线上，见右图c。

（2）对于位置公差还需要用基准符号及连线表明被测要素的基准要素，此时基准符号与基准要素连接的方法：当基准要素为素线及表面时，基准符号应靠近该要素的轮廓线或其引出线标注，并应明显地与尺寸线错开，见下图a。

当基准要素为轴线或中心平面时，基准符号应与该尺寸线对齐，见上图b。

当基准要素为各要素的公共轴线、公共中心平面时，基准符号可以直接靠近公共轴线或中心线标注，见上图c。

（3）当基准符号不便直接与框格相连时，则采用基准代号(点击此处查看画法)标注，其标注方法与采用基准符号时基本相同，只是此时公差框格应为三格或多格，以填写基准代号的字母，见下图。

（4）当位置公差的两要素，被测要素和基准要素允许互换时，即为任选基准时，就不再画基准符号，两边都用箭头表示，见下图。

（5）当同一个被测要素有多项形位公差要求，其标注方法又是一致时，可以将这些框格画在一起，共用一根指引线箭头，见下图。

（6）若多个被测要素有相同的形位公差（单项或多项）要求时，可以在从框格引出的指引线上绘制多个箭头并分别与各被测要素相连，见下图。

（7）如需给出被测要素任一长度（或范围）的公差值时，其标注方法见图a。

如不仅给出被测要素汪一长度（或范围）的公差值，还需给出被测要素全长（或整个要素）内的公差值，其标注方法见下图b。

Example:形位公差间的关系及取代应用国家标准GB1182～1184《形状和位置公差》包括形状公差——直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度；定向位置公差——平行度、垂直度、倾斜度；定位位置公差——同轴度、对称度、位置度；跳动——径向、斜向、端面圆跳动，径向、端面全跳动。
