第四节 形位公差带的定义和标注

加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状与理想几何体规定的形状不可避免地存在差异，这种形状上的差异就是形状误差，而零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。

形状和位置公差统称为形位公差。

2、形位公差的标注符号无无○无无有或无有或无∥有有有◎有有有有3、形位公差注意事项形位公差带一般解释：某个特性（表面、轴、点、线等）的形位公差是定义为一个区域，这个特性的所有点都包含在这个区域内。

按照该特性的给定公差和它的维数特征，其公差区域是下面中的一个：◆圆内区域◆两同心圆之间的区域◆两平行直线间的区域◆两等距线之间的区域◆两平行平面间的区域◆两等距面间的区域◆圆柱内区域◆两同轴圆柱之间的区域◆平行六面体之间的区域对于位置公差，必须定义一个基准用于决定公差区域的准确位置。

基准是一个理论上确切的几何特性（像轴、平面、直线等），可以基于一个或者几个基准特性。

除非有更加严格的限制，公差特性可以是公差区域内的任意形状、位置和方向等。

公差的数值t用于线性测量时以相同的单位给出。

如果没有特殊说明，作用于被标注公差特性的整个范围。

定义：定义：直线度Straightness 公差带是距离为公差值t 的两平行直线之间的区域。

如在公差值前加注φ，则公差带是直径为t 的圆柱面的区域被测表面的要素，必须位于平行于图样所示投影面且距离为公差值0.1的两平行直线内。

被测圆柱体内的轴线必须位于直径为φ0.08的圆柱面内。

平面度 Flatness 公差带是距离为公差值t 的两平行平面之间的区域。

被测表面必须位于距离为公差值0.08的两平行平面内。

圆度Circularity被测圆柱面任一正截面的圆周必须位于半径差为公差值0.03的两同心圆之间。

被测圆锥面任一正截面上的圆周必须位于半径差为公差值0.1的两同心圆之间。

圆柱度 Cylindricity 公差带是半径差为公差值t 的两同轴圆柱面之间的区域。

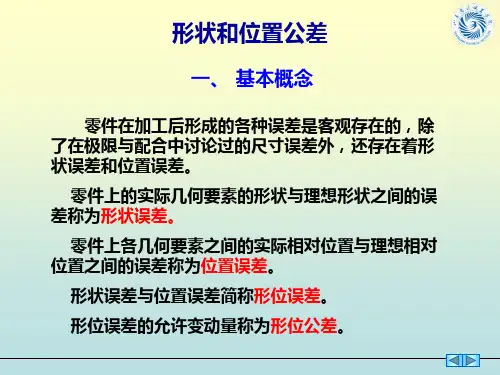

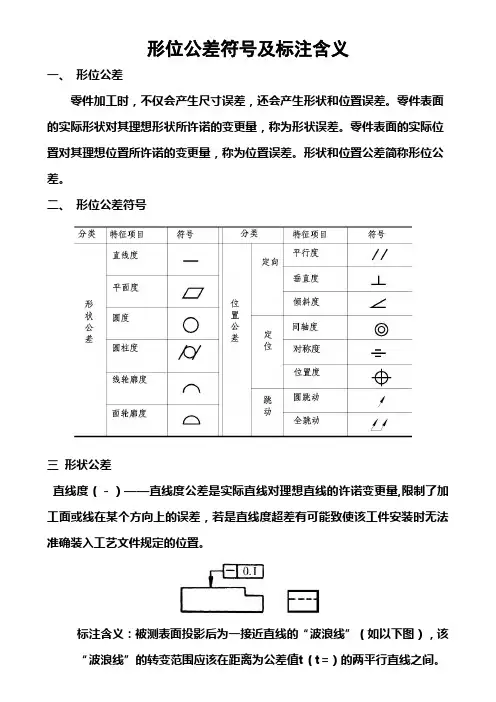

形位公差符号及标注含义一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。

零件表面的实际形状对其理想形状所许诺的变更量，称为形状误差。

零件表面的实际位置对其理想位置所许诺的变更量，称为位置误差。

形状和位置公差简称形位公差。

二、形位公差符号三形状公差直线度（－）——直线度公差是实际直线对理想直线的许诺变更量,限制了加工面或线在某个方向上的误差，若是直线度超差有可能致使该工件安装时无法准确装入工艺文件规定的位置。

标注含义：被测表面投影后为一接近直线的“波浪线”（如以下图），该“波浪线”的转变范围应该在距离为公差值t（t=）的两平行直线之间。

平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的误差，一样来讲，有平面度要求的就没必要有直线度要求了，因为平面度包括了面上各个方向的直线度。

标注含义：被测加工表面必需位于距离为公差值t（t=）的两平行平面内，如以下图区域。

圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义：被测圆柱面的任意截面的圆周必需位于半径差为公差值t （t=）的两同心圆之内，如右图区域。

圆柱度（）——是限制实际圆柱面对理想圆柱面变更量的一项指标。

它操纵了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

标注含义：被测圆柱面必需位于半径差为公差值t（t=）的两同轴圆柱面之间，如图。

圆柱度和圆度的区别：圆柱度是相关于整个圆柱面而言的，圆度是相关于圆柱面截面的单个圆而言的，圆柱度包括圆度，操纵好了圆柱度也就能够保证圆度，但反过来不行。

圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，操纵好活塞环的圆度可保证其密封性，而活塞的圆柱度那么关于其在缸套中上下运动的顺畅性相当重要。

四位置公差平行度（）——，指两平面或两直线平行的程度，即其中一平面（边）相关于另一平面（边）平行的误差最大许诺值。

形状、位置公差带的定义和图例说明直 线 度a. 在给定平面内的公差带定义——公差带是距离为公差值t 的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t 的两平行平面之间的区域；当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t 1×t 2的四棱柱内的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t 的圆柱面内的区域。

平 面 度公差带定义——公差带是距离为公差值t 的两平行平面之间的区域。

圆 度公差带定义——公差带是在同一正截面上半径差为公差值t 的两同心圆之间的区域。

圆 柱度公差带定义——公差带是半径差值t 的两同轴圆柱面之间的区域。

线轮廓度公差带定义——公差带是包络一系列直径为公差值t 的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线相对基准有位置要求时，其理想轮廓线系指相对基准为理想位置的理想轮廓线。

面轮廓度公差带定义——公差带是包络一系列直径为公差值t 的球的两包络面间的区域，诸球球心应位于理想轮廓面上。

注：当被测轮廓面相对基准有位置要求时，其理想轮廓面系指相对于基准为理想位置的理论轮廓面。

平 行 度a. 在给定的方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t ，且平行于基准平面（或直线、轴线）的两平行面之间的区域；当给定相互垂直的两个方向时，是正截面尺寸为公差值t1×t2，且平行于基准轴线的四棱柱内的区域。

b. 在任意方向的公差带定义——公差带是直径为公差值t ，且平行于基准轴线的圆柱面内的区域。

垂直度a. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t，且垂直于基准平面（或直线、轴线）的两平行平面（或直线）之间的区域；当给定两个互相垂直的方向时，是正截面为公差值t1×t2，且垂直于基准平面的四棱柱内的区域。

b. 在任意方向上的公差带定义——公差带是直径为公差值t，且垂直于基准平面的圆柱面内的区域。

1四、跳动公差与公差带跳动公差——是关联实际要素绕基准轴线回转一周或连续回转时所允许的最大跳动量。

被测要素为圆柱面、端平面和圆锥面等轮廓要素，基准要素为轴线跳动——被测要素在无轴向移动的条件下绕基准轴线回转的过程中(回转一周或连续回转)，由指示计在给定的测量方向上对该实际被测要素测得的最大与最小示值之差。

21、圆跳动——是指被测要素在某个测量截面内相对于基准轴线的变动量。

圆跳动分为径向圆跳动、端面圆跳动和斜向圆跳动（1）径向圆跳动公差带定义：公差带是在垂直于基准轴线的任一测量平面内，半径为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。

d圆柱面绕基准轴线作无轴向移动回转时，在任一测量平面内的径向跳动量均不得大于公差值0.05mm。

测量平面基准轴线a)公差带A0.05Aa)标注3（2）端面圆跳动公差带定义：公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。

宽度为t的短圆柱面当被测件绕基准轴线无轴向移动旋转一周时，在被测面上任一测量直径处的轴向跳动量均不得大于公差值0.05mm。

Aa)基准轴线测量圆柱面b)0.05A4（3）斜向圆跳动动画公差带定义：公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面上，沿母线方向距离为公差值t 的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向。

母线方向的长度为公差t 的短圆锥面测量圆锥面基准轴线tb 公差带)A0.05Aa 标注)5斜向圆跳动斜向圆跳动公差带是在与基准主轴线同轴的任一测量圆锥面上，沿母线方向宽度为公差值t的圆锥面区域，如图所示，除特殊规定外，其测量方向是被测面的法线方向。

62）全跳动全跳动——是指整个被测要素相对于基准轴线的变动量。

全跳动分为径向全跳动和端面全跳动。

（1）径向全跳动动画基准轴线b)公差带BA0.2A Ba)标注7（2）端面全跳动端面全跳动的公差带与该端面对轴线的垂直度公差带是相同的，因而两者控制位置误差的效果也是相同的，但检测方法更方便!另外，端面全跳动还是该端面（整个端面）的形状误差（形状公差）及其对基准轴线的垂直度（位置公差）的综合反映。
