第22章车辆段与综合基地（1-21）（彭）第二十二章车辆段与综合基地22.1 工程概况及设计指导思想2号线二期工程北起于环城南路站，沿北京路向南敷设，穿过昆明火车站后，线路沿官南大道往南，后向东拐入环湖东路，终于宝丰村站。
本工程设计范围为环城南路站（不含）～宝丰村站。
起讫点里程为右ⅡAK13+084.942～右ⅡAK25+864.519，线路全长12.780km，均为地下线。
全线共设10个站，分别为昆明火车站站、南坝路站、日新路站、怡园小区站、广福路站、盘龙村站、六甲站、龚家村站、会展中心站、宝丰村站，最大站间距为2570m（龚家村站～会展中心站），最小站间距为755m（南坝站～日新路站），平均站间距为1266m。
其中广福路站与7号线和东西快线换乘，在会展中心站与5号线换乘。
车辆初、近、远期采用6辆固定编组，目标速度为80km/h，DC750V第三轨受电。
2号线二期工程在盘龙村站附近设主变电站一座，于宝丰半岛设停车场一处（与5、8号线共用），此外本工程还包含严家山车辆段与综合基地二期工程。
本研究主要考虑分别对2号线相关车辆运用、维修设施进行补充和完善。
22.1.1 主要设计原则●设计应符合现行的轨道交通相关设计规范和技术标准。
规范和标准中未作规定的，参照有关设计手册进行。
●车辆段与综合基地的建设规模应根据近远期担当运行交路长度、列车对数、列车编组、车辆检修制度和模式等要求并统筹考虑与相关线路段（场）的资源共享条件，合理地确定。
车辆段与综合基地按近期规模设计，远期规模预留，对远期改扩建困难的库房可一次建成。
●结合城市轨道交通车辆检修实践，在车辆段与综合基地工艺设计中应该采用先进的生产工艺组织以使总图布置紧凑，同时充分考虑利用社会化服务的可能性，节省投资。
●充分考虑环境保护的因素，对生产过程中产生的粉尘、噪声、振动、污水、有害气体等污染源进行有效的处理。
●机电设备的选择应该在满足生产的前提下，做到工艺技术先进、使用性能稳定、安全可靠，并尽可能优先选用国内设备。

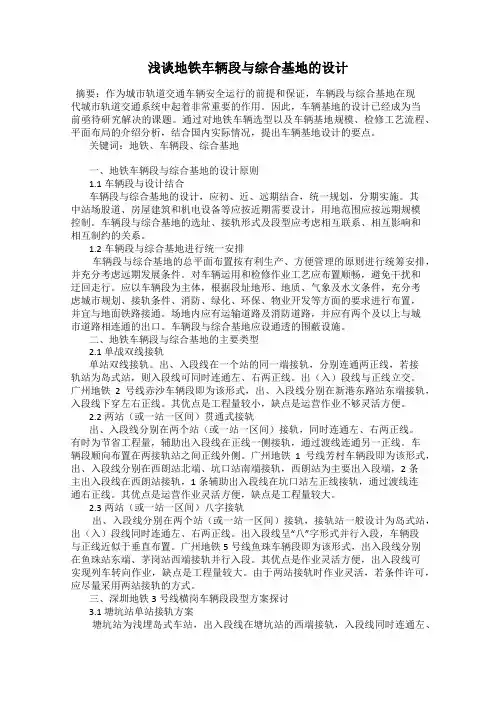

浅谈地铁车辆段与综合基地的设计摘要：作为城市轨道交通车辆安全运行的前提和保证，车辆段与综合基地在现代城市轨道交通系统中起着非常重要的作用。
因此，车辆基地的设计已经成为当前亟待研究解决的课题。
通过对地铁车辆选型以及车辆基地规模、检修工艺流程、平面布局的介绍分析，结合国内实际情况，提出车辆基地设计的要点。
关键词：地铁、车辆段、综合基地一、地铁车辆段与综合基地的设计原则1.1车辆段与设计结合车辆段与综合基地的设计，应初、近、远期结合，统一规划，分期实施。
其中站场股道、房屋建筑和机电设备等应按近期需要设计，用地范围应按远期规模控制。
车辆段与综合基地的选址、接轨形式及段型应考虑相互联系、相互影响和相互制约的关系。
1.2车辆段与综合基地进行统一安排车辆段与综合基地的总平面布置按有利生产、方便管理的原则进行统筹安排，并充分考虑远期发展条件。
对车辆运用和检修作业工艺应布置顺畅，避免干扰和迂回走行。
应以车辆段为主体，根据段址地形、地质、气象及水文条件，充分考虑城市规划、接轨条件、消防、绿化、环保、物业开发等方面的要求进行布置，并宜与地面铁路接通。
场地内应有运输道路及消防道路，并应有两个及以上与城市道路相连通的出口。
车辆段与综合基地应设通透的围蔽设施。
二、地铁车辆段与综合基地的主要类型2.1 单战双线接轨单站双线接轨。
出、入段线在一个站的同一端接轨，分别连通两正线，若接轨站为岛式站，则入段线可同时连通左、右两正线。
出（入）段线与正线立交。
广州地铁2号线赤沙车辆段即为该形式，出、入段线分别在新港东路站东端接轨，入段线下穿左右正线。
其优点是工程量较小，缺点是运营作业不够灵活方便。
2.2两站（或一站一区间）贯通式接轨出、入段线分别在两个站（或一站一区间）接轨，同时连通左、右两正线。
有时为节省工程量，辅助出入段线在正线一侧接轨，通过渡线连通另一正线。
车辆段顺向布置在两接轨站之间正线外侧。
广州地铁1号线芳村车辆段即为该形式，出、入段线分别在西朗站北端、坑口站南端接轨，西朗站为主要出入段端，2条主出入段线在西朗站接轨，1条辅助出入段线在坑口站左正线接轨，通过渡线连通右正线。
