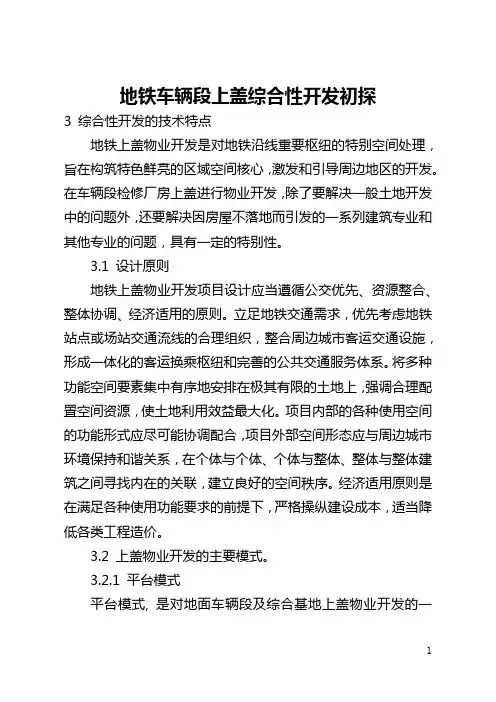

地铁车辆段上盖综合性开发初探3 综合性开发的技术特点地铁上盖物业开发是对地铁沿线重要枢纽的特别空间处理，旨在构筑特色鲜亮的区域空间核心，激发和引导周边地区的开发。

在车辆段检修厂房上盖进行物业开发，除了要解决一般土地开发中的问题外，还要解决因房屋不落地而引发的一系列建筑专业和其他专业的问题，具有一定的特别性。

3.1 设计原则地铁上盖物业开发项目设计应当遵循公交优先、资源整合、整体协调、经济适用的原则。

立足地铁交通需求，优先考虑地铁站点或场站交通流线的合理组织，整合周边城市客运交通设施，形成一体化的客运换乘枢纽和完善的公共交通服务体系。

将多种功能空间要素集中有序地安排在极其有限的土地上，强调合理配置空间资源，使土地利用效益最大化。

项目内部的各种使用空间的功能形式应尽可能协调配合，项目外部空间形态应与周边城市环境保持和谐关系，在个体与个体、个体与整体、整体与整体建筑之间寻找内在的关联，建立良好的空间秩序。

经济适用原则是在满足各种使用功能要求的前提下，严格操纵建设成本，适当降低各类工程造价。

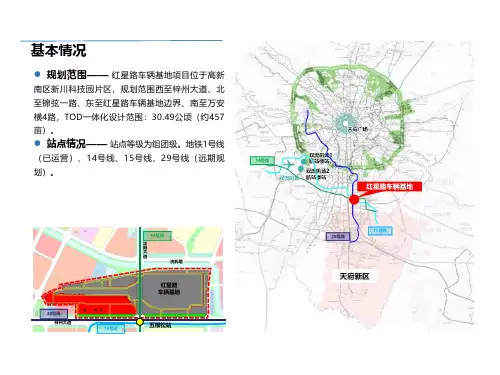

3.2 上盖物业开发的主要模式。

3.2.1 平台模式平台模式, 是对地面车辆段及综合基地上盖物业开发的一种形象的称呼。

它主要是将地铁车辆段及综合基地布置在地面, 水平展开, 通过对众多功能库房进行整合, 形成连成一体的平台, 作为开发物业的建设用地。

物业开公布置于平台上部,车流通过地形或坡道连接平台与周边市政道路, 同时车辆基地结合地铁站点,倒桩布置,人流可通过地铁站点,平层无风雨进入车辆段上盖物业。

香港的日出康城(将军澳车辆基地综合物业开发)即是这种模式的代表作。

3.2.2 下沉模式为了尽可能规避其对城市空间与交通产生的负面影响,这种开发模式将地铁车辆段及综合基地的主要大型厂房布置在地下, 一些人员集中的辅助办公空间布置在地上。

地面置换出的剩余城市空间则依据不同的需求布置相应的建筑功能, 形成与周边环境一致的城市形态。
