【CN209904543U】一种自适应无线充电装置【专利】
- 格式:pdf
- 大小:407.97 KB
- 文档页数:8
专利名称:一种智能自适应型无线充电装置专利类型:实用新型专利
发明人:吴桂晗
申请号:CN201821467141.4
申请日:20180909
公开号:CN208767820U
公开日:
20190419
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种智能自适应型无线充电装置,其结构包括底座板、固定板、夹持装置、无线充电器、散热装置和弹簧圈,所述底座板外侧设有挡板,所述挡板是通过螺纹与底座板固定连接,所述底座板上侧设有固定板,所述固定板内侧设有无线充电器,所述固定板外侧设有夹持装置,所述夹持装置内侧设有固定槽,所述固定槽内侧设有丁晴橡胶垫,所述固定板内侧设有通孔,所述通孔与固定槽之间设有弹簧圈,所述底座板上分布有散热装置。
加强对电子设备进行固定,避免了电子设备掉落现象的发生,从而包电子设备的安全,方便人们的使用,将电子设备充电产生热量进行疏散,防止热量进行堆积,提高了电子设备工作效率,适合推广使用。
申请人:深圳市蓝之洋科技有限公司
地址:518102 广东省深圳市宝安区西乡街道钟屋南步岗泰兴隆工业城B栋五楼
国籍:CN
更多信息请下载全文后查看。
专利一种新型的无线充电器背景介绍:随着移动设备的普及和人们对便捷生活的追求,无线充电技术备受瞩目。
目前市面上已有许多无线充电器产品,但普遍存在充电速度慢、效率低、兼容性差等问题。
本文将介绍一种全新的无线充电器设计,旨在提高充电速度和效率,并增加兼容性,从而为用户带来更便捷、更高效的充电体验。
一、技术原理该无线充电器采用电感耦合和电磁感应技术实现无线传输电能。
其主要由以下几个部分组成:1. 发射器:通过送电线圈将电能转化为电磁场,并将其传输给接收器。
2. 接收器:接收来自发射器的电磁场,并将其转化为电能供电给移动设备。
3. 控制电路:用于控制发射器和接收器之间的无线电能传输,以及对电路中电流和电压的稳定控制。
二、创新之处相较于传统的无线充电技术,该新型无线充电器具有以下创新之处:1. 高效充电:通过优化电磁场传输效果,充电器能够更高效地将电能传输给接收器,使得充电速度大大提升。
2. 功率控制:新型无线充电器配备了先进的功率控制技术,能够根据接收器所需要的电能量进行调整,降低能量浪费,提高充电效率。
3. 多设备兼容:该充电器支持多种移动设备的充电,无论是智能手机、平板电脑还是智能手表等,均能无线充电,满足用户多种充电需求。
三、优势分析新型无线充电器相较于市场上常见的产品,具备如下优势:1. 快速充电:通过技术创新,该充电器具备更快的充电速度,让用户无需长时间等待即可完成充电。
2. 高效能耗:充电器实现了电能的精确传输,避免能量的浪费,提高能源利用效率,减少对环境的负面影响。
3. 简便易用:用户只需将移动设备放置在充电器上,即可实现自动无线充电,无需插拔电线,极大简化了充电操作的步骤。
4. 安全可靠:充电器采用先进的安全控制技术,能够合理控制电流和电压,并且具备过热保护功能,保障用户使用时的安全。
5. 美观设计:外观设计简约大方,兼具美观性和实用性,让用户在充电过程中享受到良好的视觉体验。
四、应用前景新型无线充电器的问世,将在移动设备领域带来巨大的影响:1. 智能手机领域:智能手机作为人们日常不可或缺的设备,对充电速度和便捷性要求极高。

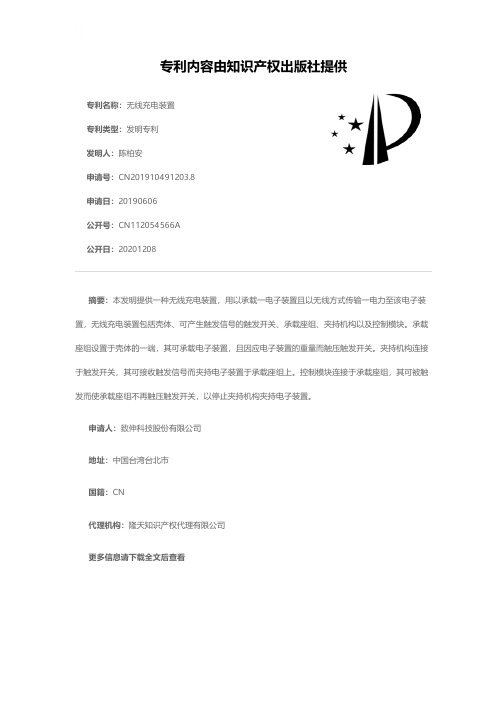

专利名称:无线充电装置
专利类型:发明专利
发明人:陈柏安
申请号:CN201910491203.8申请日:20190606
公开号:CN112054566A
公开日:
20201208
专利内容由知识产权出版社提供
摘要:本发明提供一种无线充电装置,用以承载一电子装置且以无线方式传输一电力至该电子装置,无线充电装置包括壳体、可产生触发信号的触发开关、承载座组、夹持机构以及控制模块。
承载座组设置于壳体的一端,其可承载电子装置,且因应电子装置的重量而触压触发开关。
夹持机构连接于触发开关,其可接收触发信号而夹持电子装置于承载座组上。
控制模块连接于承载座组,其可被触发而使承载座组不再触压触发开关,以停止夹持机构夹持电子装置。
申请人:致伸科技股份有限公司
地址:中国台湾台北市
国籍:CN
代理机构:隆天知识产权代理有限公司
更多信息请下载全文后查看。
专利名称:具有充电功能的无线装置专利类型:发明专利
发明人:孟武,宋拥军
申请号:CN200910303400.9
申请日:20090618
公开号:CN101931259A
公开日:
20101229
专利内容由知识产权出版社提供
摘要:一种具有充电功能的无线装置,包括一电源产生装置、一整流电路、一比较电路、一开关电路及一充电电池,所述电源产生装置可通过用户对其操作将动能转化为电能并提供给所述整流电路,所述整流电路将所述电源产生装置提供的电能整流后输出一直流电,所述比较电路将所述充电电池的一当前取样电压与所述比较电路的一预设电压进行比较,若所述当前取样电压小于所述预设电压,则所述开关电路连通以控制所述直流电给所述充电电池充电,若所述当前取样电压大于或等于所述预设电压,则所述开关电路不连通以控制所述直流电不给所述充电电池充电。
本发明具有充电功能的无线装置可方便快捷地对无线装置自动充电。
申请人:鸿富锦精密工业(深圳)有限公司,鸿海精密工业股份有限公司
地址:518109 广东省深圳市宝安区龙华镇油松第十工业区东环二路2号
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920282232.9(22)申请日 2019.03.06(73)专利权人 深圳市蜜蜂电子有限公司地址 518103 广东省深圳市宝安区福海街道桥头社区永福路106号406(72)发明人 伍理 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种便携式无线充电装置(57)摘要本实用新型公开了一种便携式无线充电装置,包括安装内壳、活动外壳、螺栓、转轴、无线充电板和活动调整组件,所述活动外壳位于安装内壳外侧,所述安装内壳两侧对称开设有滑动凹槽,所述活动外壳两侧对称螺纹贯穿有螺栓,所述螺栓一端均滑动连接在滑动凹槽内部,所述无线充电板一端通过转轴转动连接在安装内壳内部,此便携式无线充电装置,通过设置的活动外壳,能够对无线充电板进行保护,避免在外出携带时意外碰撞而致使无线充电板损伤,同时,通过设置的活动调整组件,能够方便的调整无线充电板到不同角度,且具备固定能力,使得无线充电板不会轻易的自行偏转,进而方便使用者能够以舒适的姿势观看设备屏幕,十分便利。
权利要求书1页 说明书3页 附图1页CN 209375200 U 2019.09.10C N 209375200U权 利 要 求 书1/1页CN 209375200 U1.一种便携式无线充电装置,包括安装内壳(1)、活动外壳(2)、螺栓(3)、转轴(4)、无线充电板(5)和活动调整组件(6),其特征在于:所述活动外壳(2)位于安装内壳(1)外侧,所述安装内壳(1)两侧对称开设有滑动凹槽(7),所述活动外壳(2)两侧对称螺纹贯穿有螺栓(3),所述螺栓(3)一端均滑动连接在滑动凹槽(7)内部,所述无线充电板(5)一端通过转轴(4)转动连接在安装内壳(1)内部,所述活动调整组件(6)位于安装内壳(1)内,且活动调整组件(6)与无线充电板(5)底部固定连接。
专利名称:一种无线移动充电装置专利类型:实用新型专利
发明人:陈兵
申请号:CN201821116173.X 申请日:20180712
公开号:CN208461511U
公开日:
20190201
专利内容由知识产权出版社提供
摘要:本实用新型提供一种无线移动充电装置,所述无线移动充电装置包括第一壳体、第二壳体以及无线充电组件;所述无线充电组件包括电池、线圈组件以及接口组件;所述第一壳体包括底板和侧板,所述底板远离第二盖体一侧设置有线圈组件收纳部,所述线圈组件收纳部设置有贯穿的通孔,所述侧板围设于底板边缘,以使底板与侧板配合形成一具有开口的收容腔,所述电池收容于所述收容腔,所述线圈组件收容于所述线圈组件收纳部,并利用导线穿过所述通孔与电池组件以及接口组件电连接,且所述接口组件外露于所述收容腔,用于提供外接口。
申请人:深圳市佩晟科技有限公司
地址:518000 广东省深圳市宝安区沙井街道坣岗大坣工业区环镇路12号B栋
国籍:CN
代理机构:深圳市智享知识产权代理有限公司
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201911300344.3(22)申请日 2019.12.17(71)申请人 台达电子企业管理(上海)有限公司地址 201209 上海市浦东新区华东路1675号1幢1层,7-8层(72)发明人 曾剑鸿 邹本泽 (74)专利代理机构 隆天知识产权代理有限公司72003代理人 任芸芸 郑特强(51)Int.Cl.H02J 7/00(2006.01)H02J 50/10(2016.01)H01F 27/28(2006.01)(54)发明名称无线充电装置(57)摘要本发明公开一种无线充电装置,利用第二热源的损耗与发射线圈组件热阻的乘积应小于15、接口热阻需大于或等于两倍的发射驱动板热阻、第一热源的损耗与发射驱动板热阻的乘积应小于或等于80,而达成无线充电装置流向行动装置的接收线圈的热流总量小于第二热源的损耗,使得发射驱动板及发射线圈组件的热能不会传输到接收线圈,因此,本发明的无线充电装置以发射驱动板及发射驱动组件为散热途径,因此于无线充电装置运作时,行动装置的温度被控制住,而使得充电功率上升且充电速度亦上升。
权利要求书3页 说明书8页 附图8页CN 110880803 A 2020.03.13C N 110880803A1.一种无线充电装置,用以对一行动装置进行无线充电,该行动装置包含一接收线圈,该无线充电装置包含:一壳体,包含一顶板及一容置空间,其中该顶板供该行动装置放置;一发射驱动板,容置于该容置空间内,用以于运作时接收并转换一外部电能为一驱动电能,其中该发射驱动板于运作时产生一第一热源,且该发射驱动板存在一发射驱动板热阻;以及一发射线圈组件,容置于该容置空间内,该发射线圈组件用于与该接收线圈电磁耦合,且于运作时接收该发射驱动板所输出的该驱动电能,并将该驱动电能耦合至该接收线圈,以对该行动装置进行充电,其中该发射线圈组件于运作时产生一第二热源,且该发射线圈组件存在一发射线圈组件热阻,又该发射线圈组件与该发射驱动板之间存在一接口热阻;其中,该第二热源的损耗与该发射线圈组件热阻的乘积小于15,该接口热阻大于或等于两倍的该发射驱动板热阻,且该第一热源的损耗与该发射驱动板热阻的乘积小于或等于80,使得该无线充电装置流向该接收线圈的热流总量小于该第二热源的损耗。
专利名称:一种无线充电器
专利类型:发明专利
发明人:阮永彬,武占奎
申请号:CN202011437810.5申请日:20201208
公开号:CN114614576A
公开日:
20220610
专利内容由知识产权出版社提供
摘要:本发明提供一种无线充电器,其包括:壳体、充电组件以及散热组件,其中,所述充电组件位于所述壳体中并用于实现对待充电设备的无线充电,所述散热组件位于所述壳体的下部,所述散热组件包括风扇和风扇盖,所述风扇盖与所述壳体形成有允许所述风扇产生的风流向所述壳体上部的风道。
本发明的无线充电器通过增加散热组件,能够通过风的流动对无线充电器和充电手机等进行散热,从而满足大功率充电的需求,提高了充电效率。
申请人:苏州摩贝斯电子科技有限公司
地址:215000 江苏省苏州市吴中经济开发区郭巷街道善兴路185号
国籍:CN
代理机构:苏州华博知识产权代理有限公司
代理人:黄丽莉
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920272090.8(22)申请日 2019.03.04(73)专利权人 隐形科技(深圳)有限公司地址 518000 广东省深圳市龙华区龙华街道清祥路清湖工业园宝能科技园9栋C座13楼1307单位(72)发明人 姜通 (74)专利代理机构 深圳市博锐专利事务所44275代理人 张明(51)Int.Cl.H02J 7/00(2006.01)H02J 50/10(2016.01)(54)实用新型名称一种人工智能车载无线充电器(57)摘要本实用新型公开了一种人工智能车载无线充电器,包括外壳和空腔,外壳包括相互扣合的前盖和后盖,前盖与后盖共同围成空腔,还包括夹持臂以及容纳于空腔内的驱动电机和传动齿轮,传动齿轮套设于驱动电机的输出端;夹持臂的数量为两个,每个所述夹持臂均包括固定连接的连接臂和夹持部,所述连接臂上设有与传动齿轮相适配的传动条纹,传动齿轮位于两个连接臂之间;连接臂穿设于外壳上,夹持部伸出至外壳的外部。
驱动电机通过传动齿轮驱动两个连接臂相对运动,两个夹持部在连接臂的带动下夹紧充电设备,人工智能车载无线充电器在较为颠簸的车内特定环境中依然可提供良好的固定,使用可靠还能保障用户的行车安全。
权利要求书1页 说明书4页 附图3页CN 209434921 U 2019.09.24C N 209434921U权 利 要 求 书1/1页CN 209434921 U1.一种人工智能车载无线充电器,包括外壳和空腔,所述外壳包括相互扣合的前盖和后盖,前盖与后盖共同围成所述空腔,其特征在于:还包括夹持臂以及容纳于所述空腔内的驱动电机和传动齿轮,所述传动齿轮套设于所述驱动电机的输出端;所述夹持臂的数量为两个,每个所述夹持臂均包括固定连接的连接臂和夹持部,所述连接臂上设有与传动齿轮相适配的传动条纹,所述传动齿轮位于两个所述连接臂之间;所述连接臂穿设于所述外壳上,所述夹持部伸出至所述外壳的外部。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920336104.8
(22)申请日 2019.03.18
(73)专利权人 北京梦之墨科技有限公司
地址 100081 北京市海淀区北四环西路67
号中关村国际创新大厦505
(72)发明人 刘静 宁政
(51)Int.Cl.
B60L 53/126(2019.01)
(54)实用新型名称一种自适应无线充电装置(57)摘要本实用新型公开了一种自适应无线充电装置,涉及新能源汽车无线充电技术领域,该自适应无线充电装置,包括:固定式无线发送端和车载无线接收端;所述车载无线接收端设有无线充电接收线圈和存有该无线充电接收线圈的规格信息的电子标签;所述固定式无线发送端设有控制器,以及与所述控制器连接的标签识别器和多个规格的无线充电发送线圈;所述控制器根据所述标签识别器获取到的所述无线充电接收线圈的规格信息驱动与其匹配的无线充电发送线圈。
本实用新型实施例中的无线充电装置通过在充电前获取新能源汽车上的无线充电接收线圈的规格信息,从而将充电桩侧切换为与该新能源汽车匹配的无线充电发送线圈,进而满足了各种规格的新能源汽车的充电需求,提高无线充电装置
的普适性。
权利要求书1页 说明书4页 附图2页CN 209904543 U 2020.01.07
C N 209904543
U
权 利 要 求 书1/1页CN 209904543 U
1.一种自适应无线充电装置,其特征在于,包括:
固定式无线发送端和车载无线接收端;
所述车载无线接收端设有无线充电接收线圈和存有该无线充电接收线圈的规格信息的电子标签;
所述固定式无线发送端设有控制器,以及与所述控制器连接的标签识别器和多个规格的无线充电发送线圈;
所述控制器根据所述标签识别器获取到的所述无线充电接收线圈的规格信息驱动与其匹配的无线充电发送线圈。
2.根据权利要求1所述的自适应无线充电装置,其特征在于,
所述固定式无线发送端设有线圈形状的微流管道、填充在所述微流管道中的液态金属、以及控制所述液态金属在所述微流管道中长度的微流泵;
通过所述控制器驱动所述微流泵构造与所述无线充电接收线圈匹配的无线充电发送线圈。
3.根据权利要求2所述的自适应无线充电装置,其特征在于,所述微流管道的管径范围在0.01mm-1mm。
4.根据权利要求2所述的自适应无线充电装置,其特征在于,固定式无线发送端,还包括:温度闭环控制系统,用以将所述液态金属的温度维持在工作温度范围。
5.根据权利要求1所述的自适应无线充电装置,其特征在于,还包括:电源和变压器;
所述固定式无线发送端通过所述变压器与所述电源连接。
6.根据权利要求5所述的自适应无线充电装置,其特征在于,所述电源为电网或太阳能电池板。
7.根据权利要求5所述的自适应无线充电装置,其特征在于,所述电源与所述变压器之间设置有熔断器。
8.根据权利要求1所述的自适应无线充电装置,其特征在于,
所述固定式无线发送端安装在地面上,所述车载无线接收端安装在汽车底盘上,当所述车载无线接收端与所述固定式无线发送端相对时,所述固定式无线发送端启动。
9.根据权利要求8所述的自适应无线充电装置,其特征在于,还包括:
与所述固定式无线发送端连接的四轮辅助定位检测系统,用以当检测到汽车的四个车轮停在指定区域后,启动所述固定式无线发送端。
10.根据权利要求8或9所述的自适应无线充电装置,其特征在于,还包括:与所述固定式无线发送端连接的计时器,用以在固定式无线发送端启动后,对充电时间进行计时。
2。
