专利名称：一种无线充电器
专利类型：发明专利
发明人：张虎,张清华
申请号：CN202010975384.4申请日：20200916
公开号：CN114268138A
公开日：
20220401
专利内容由知识产权出版社提供
摘要：本发明一种无线充电器属于手机附件领域，在壳体两个侧面的中央各安装一根圆柱形的接收天线，在壳体的前面安装长方形的电压显示窗，在壳体的内部安装长方形的电路板，在电路板的上面安装长方形的电池、限压开关、多频谱信号接收模块、信号转换模块、稳压放大模块，当电池内部的电压＜4V时，限压开关同步开启多频谱信号接收模块、信号转换模块、稳压放大模块的供电开关，多频谱信号接收模块通过接收天线将能够接收到的无线电信号全部接收后进行兼容然后供给信号转换模块、信号转换模块将兼容的无线电信号转为电流然后供给稳压放大模块、稳压放大模块将接收的电流的电压调整为5V后将电流放大供给电池进行存储。

申请人：房县兆丰实业有限公司
地址：442100 湖北省十堰市房县城关镇东城工业园
国籍：CN
更多信息请下载全文后查看。

专利名称：无线充电器
专利类型：发明专利
发明人：周明杰,徐亮亮
申请号：CN201310102136.9申请日：20130327
公开号：CN104079047A
公开日：
20141001
专利内容由知识产权出版社提供
摘要：本发明提出一种无线充电器，其连接电源以及待充电设备，其包括：发射模块以及接收模块；发射模块包括：控制单元、功率驱动单元、第一谐振单元、开关单元以及反馈单元，反馈单元检测无线充电器是否接有待充电设备或者充电是否完成，如果无线充电器接有待充电设备或者充电完成，发射模块开始充电，否则，发射模块停止充电；接收模块包括：第二谐振单元、整流滤波单元、降压单元以及输出单元，第二谐振单元产生交变电压，整流滤波单元把交变电压转换成直流电源，并且对直流电压滤波；降压单元把直流电压降压为充电电压；输出单元输出至待充电设备。

本发明能够在接有待充电设备的时候，自动充电，又能够无线充电器处于低待机功耗，避免了能源的浪费。

申请人：深圳市海洋王照明工程有限公司,海洋王照明科技股份有限公司
地址：518000 广东省深圳市南山区东滨路84号华业公司主厂房二层北侧
国籍：CN
代理机构：深圳市隆天联鼎知识产权代理有限公司
更多信息请下载全文后查看。

专利一种新型的无线充电器背景介绍：随着移动设备的普及和人们对便捷生活的追求，无线充电技术备受瞩目。

目前市面上已有许多无线充电器产品，但普遍存在充电速度慢、效率低、兼容性差等问题。

本文将介绍一种全新的无线充电器设计，旨在提高充电速度和效率，并增加兼容性，从而为用户带来更便捷、更高效的充电体验。

一、技术原理该无线充电器采用电感耦合和电磁感应技术实现无线传输电能。

其主要由以下几个部分组成：1. 发射器：通过送电线圈将电能转化为电磁场，并将其传输给接收器。

2. 接收器：接收来自发射器的电磁场，并将其转化为电能供电给移动设备。

3. 控制电路：用于控制发射器和接收器之间的无线电能传输，以及对电路中电流和电压的稳定控制。

二、创新之处相较于传统的无线充电技术，该新型无线充电器具有以下创新之处：1. 高效充电：通过优化电磁场传输效果，充电器能够更高效地将电能传输给接收器，使得充电速度大大提升。

2. 功率控制：新型无线充电器配备了先进的功率控制技术，能够根据接收器所需要的电能量进行调整，降低能量浪费，提高充电效率。

3. 多设备兼容：该充电器支持多种移动设备的充电，无论是智能手机、平板电脑还是智能手表等，均能无线充电，满足用户多种充电需求。

三、优势分析新型无线充电器相较于市场上常见的产品，具备如下优势：1. 快速充电：通过技术创新，该充电器具备更快的充电速度，让用户无需长时间等待即可完成充电。

2. 高效能耗：充电器实现了电能的精确传输，避免能量的浪费，提高能源利用效率，减少对环境的负面影响。

3. 简便易用：用户只需将移动设备放置在充电器上，即可实现自动无线充电，无需插拔电线，极大简化了充电操作的步骤。

4. 安全可靠：充电器采用先进的安全控制技术，能够合理控制电流和电压，并且具备过热保护功能，保障用户使用时的安全。

5. 美观设计：外观设计简约大方，兼具美观性和实用性，让用户在充电过程中享受到良好的视觉体验。

四、应用前景新型无线充电器的问世，将在移动设备领域带来巨大的影响：1. 智能手机领域：智能手机作为人们日常不可或缺的设备，对充电速度和便捷性要求极高。

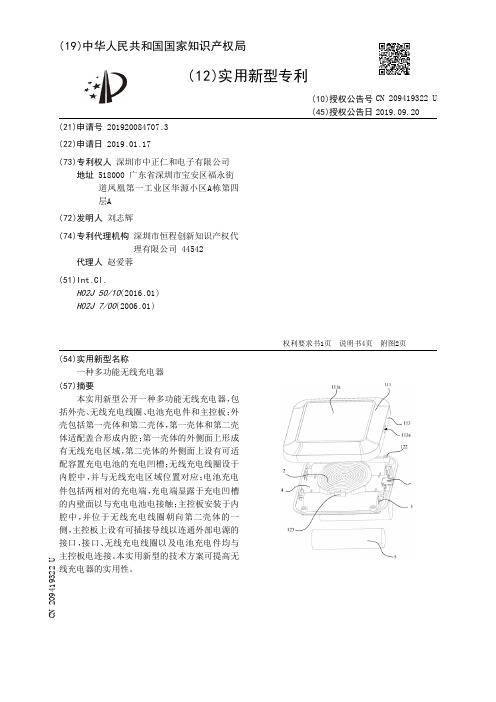

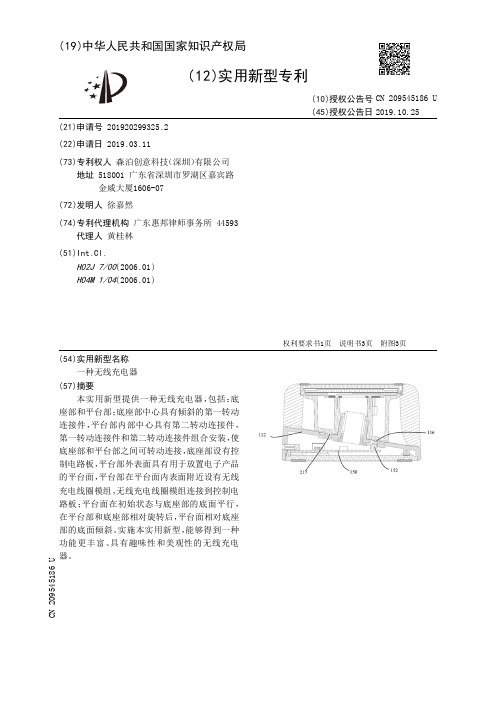

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920299325.2(22)申请日 2019.03.11(73)专利权人 森泊创意科技（深圳）有限公司地址 518001 广东省深圳市罗湖区嘉宾路金威大厦1606-07(72)发明人 徐嘉然　(74)专利代理机构 广东惠邦律师事务所 44593代理人 黄桂林(51)Int.Cl.H02J 7/00(2006.01)H04M 1/04(2006.01)(54)实用新型名称一种无线充电器(57)摘要本实用新型提供一种无线充电器，包括：底座部和平台部；底座部中心具有倾斜的第一转动连接件，平台部内部中心具有第二转动连接件，第一转动连接件和第二转动连接件组合安装，使底座部和平台部之间可转动连接，底座部设有控制电路板，平台部外表面具有用于放置电子产品的平台面，平台部在平台面内表面附近设有无线充电线圈模组，无线充电线圈模组连接到控制电路板；平台面在初始状态与底座部的底面平行，在平台部和底座部相对旋转后，平台面相对底座部的底面倾斜。

实施本实用新型，能够得到一种功能更丰富、具有趣味性和美观性的无线充电器。

权利要求书1页 说明书3页 附图3页CN 209545186 U 2019.10.25C N 209545186U权　利　要　求　书1/1页CN 209545186 U1.一种无线充电器，其特征在于，包括：底座部和平台部；所述底座部中心具有倾斜的第一转动连接件，所述平台部内部中心具有第二转动连接件，所述第一转动连接件和第二转动连接件组合安装，使所述底座部和平台部之间可转动连接，所述底座部设有控制电路板，所述平台部外表面具有用于放置电子产品的平台面，所述平台部在所述平台面内表面附近设有无线充电线圈模组，所述无线充电线圈模组连接到所述控制电路板；所述平台面在初始状态与所述底座部的底面平行，在所述平台部和所述底座部相对旋转后，所述平台面相对所述底座部的底面倾斜。

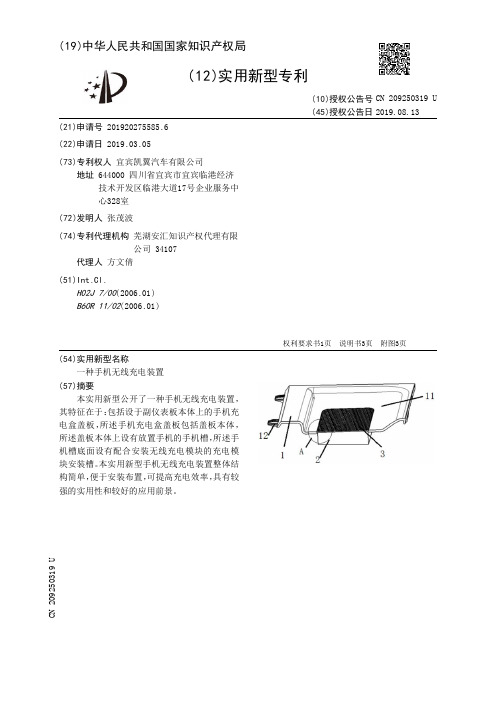

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920275585.6(22)申请日 2019.03.05(73)专利权人 宜宾凯翼汽车有限公司地址 644000 四川省宜宾市宜宾临港经济技术开发区临港大道17号企业服务中心328室(72)发明人 张茂波　(74)专利代理机构 芜湖安汇知识产权代理有限公司 34107代理人 方文倩(51)Int.Cl.H02J 7/00(2006.01)B60R 11/02(2006.01)(54)实用新型名称一种手机无线充电装置(57)摘要本实用新型公开了一种手机无线充电装置，其特征在于：包括设于副仪表板本体上的手机充电盒盖板，所述手机充电盒盖板包括盖板本体，所述盖板本体上设有放置手机的手机槽，所述手机槽底面设有配合安装无线充电模块的充电模块安装槽。

本实用新型手机无线充电装置整体结构简单，便于安装布置，可提高充电效率，具有较强的实用性和较好的应用前景。

权利要求书1页 说明书3页 附图3页CN 209250319 U 2019.08.13C N 209250319U权　利　要　求　书1/1页CN 209250319 U1.一种手机无线充电装置，其特征在于：包括设于副仪表板本体上的手机充电盒盖板，所述手机充电盒盖板包括盖板本体，所述盖板本体上设有放置手机的手机槽，所述手机槽底面设有配合安装无线充电模块的充电模块安装槽。

2.按照权利要求1所述的手机无线充电装置，其特征在于：所述充电模块安装槽周圈设有多个间隔布置的限位凸台，所述限位凸台卡接限位在所述无线充电模块上端边缘。

3.按照权利要求2所述的手机无线充电装置，其特征在于：所述无线充电模块上设有橡胶垫。

4.按照权利要求3所述的手机无线充电装置，其特征在于：所述橡胶垫上端面设有多个凸块。

5.按照权利要求4所述的手机无线充电装置，其特征在于：所述橡胶垫上端面与所述手机槽底面齐平。

专利名称：一种移动式无线充电器专利类型：实用新型专利
发明人：谢军
申请号：CN201120569125.8
申请日：20111230
公开号：CN202474907U
公开日：
20121003
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种移动式无线充电器，在充电器主体内设置内置电池，包括DC输入插座、USB输出口、以及用于无线充电的充电开关，该无线充电器用于配合电子产品上的无线电池接收模组实现无线充电，内置电池为内置聚合物电池充电为无线充电模组或电子产品供电，DC输入插座连接外部电源，为内置电池供电和无线充电发射模组供电，打开充电开关，内置电池开始给无线充电发射模组供电，无线充电模组再给便携式带有无线充电接收模组的电子产品充电，采用无线充电设备，方便了电子产品的充电步骤，通用性广、充电效率高、成本低、便于携带，不仅解决了充电器的繁多，同时有利于减少国家资源的消耗。

申请人：谢军
地址：337000 江西省萍乡市安源区后埠街爱群巷20栋2单元102室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种无线充电器
专利类型：发明专利
发明人：李元俊,蔡丽超,王明成,王福强申请号：CN201911319389.5
申请日：20191219
公开号：CN110932415A
公开日：
20200327
专利内容由知识产权出版社提供
摘要：本发明公开了一种无线充电器，其属于无线充电技术领域，包括发射线圈、印刷电路板和风扇，还包括：第一壳体，其包括面壳、第一底壳和用于支撑待充电设备的支撑座，面壳的中部设有第一出风口，第一底壳上设有进风口；第二壳体，其与第一壳体连接形成第一腔体，且第二壳体上设有第二出风口；半导体制冷片，其内置于第一腔体中，且半导体制冷片具有制冷面和发热面；第一出风口被配置为经制冷面冷却的气流能从第一出风口流出，以冷却待充电设备，第二出风口被配置为流经发热面的气流冷却发热面后能从第二出风口流出。

本发明提供的无线充电器具有较好的散热效果，且能够具有较高的充电功率和充电效率。

申请人：昆山联滔电子有限公司
地址：215324 江苏省苏州市昆山市锦溪镇百胜路399号
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：胡彬
更多信息请下载全文后查看。

专利名称：无线充电器
专利类型：发明专利
发明人：李贡献
申请号：CN201811453477.X 申请日：20181130
公开号：CN109638973A
公开日：
20190416
专利内容由知识产权出版社提供
摘要：本发明公开了一种无线充电器，包括：电压转换外壳、电压转换电路、无线发射外壳、开关管、电容器和无线发射线圈；电压转换电路设置在电压转换外壳内，开关管、电容器和无线发射线圈均设置在无线发射外壳内；电压转换电路对直流供电的输出电压的大小进行调节并将调节后的直流电直接输入到开关管。

这种无线充电器的电压转换电路设置在电压转换外壳内，开关管、电容器和无线发射线圈设置在无线发射外壳内，电压转换电路对直流供电的输出电压的大小进行调节并将调节后的直流电直接输入到开关管，电压转换外壳和无线发射外壳之间仅需要传输直流电，从而避免了高频交流电带来的信号干扰的问题。

申请人：深圳市蓝禾技术有限公司
地址：518131 广东省深圳市龙华区民治街道民治大道展滔科技大厦C座17层1707号
国籍：CN
更多信息请下载全文后查看。
