【CN209730903U】一种新型无线充电宝【专利】
- 格式：pdf
- 大小：895.47 KB
- 文档页数：10
文档推荐
-
无线充电技术专利申请状况分析页数:2
-
无线充电专利技术分析页数:1
下载文档原格式
合集下载
一种无线充电移动电源[实用新型专利]
![一种无线充电移动电源[实用新型专利]](https://img.taocdn.com/s1/m/aa0a86a6b8d528ea81c758f5f61fb7360b4c2b32.png)
专利名称：一种无线充电移动电源
专利类型：实用新型专利
发明人：李德明,余伟铬,占庆仲,唐保明申请号：CN202122518449.5
申请日：20211019
公开号：CN216056426U
公开日：
20220315
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种无线充电移动电源，包括外壳以及外壳内的控制PCB组件和电芯；电芯与所述控制PCB组件电连接；所述无线充电移动电源还包括无线充电组件；所述无线充电组件包括充电线圈和固定磁铁；所述充电线圈与控制PCB组件电连接，由控制PCB组件控制充电线圈通电，通过无线方式为用电设备进行充电；所述固定磁铁用于吸附用电设备保持与无线充电移动电源相接触的状态。
本实用新型的无线充电移动电源进行充电时，不会因为充电线损坏导致移动电源无法使用的问题；而且通过无线充电，在特定的情况下还可以提高充电功率，更有利于提升用户体验。
申请人：深圳来电科技有限公司
地址：518000 广东省深圳市前海深港合作区前湾一路1号A栋201室(入驻深圳市前海商务秘书有限公司)
国籍：CN
代理机构：深圳瑞天谨诚知识产权代理有限公司
代理人：王昌花
更多信息请下载全文后查看。
可无线充电的移动电源[实用新型专利]
![可无线充电的移动电源[实用新型专利]](https://img.taocdn.com/s1/m/dc67f6fc0b4e767f5bcfce10.png)
专利名称：可无线充电的移动电源专利类型：实用新型专利
发明人：何雪林
申请号：CN201220092032.5
申请日：20120313
公开号：CN202524114U
公开日：
20121107
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种可无线充电的移动电源，其包括有电池；无线接收天线线圈，用来接收电磁波，并将该电磁波转换为电能；控制电路，电性连接有该无线接收天线线圈，用以控制该无线接收天线线圈所转换的电能对该电池进行无线充电；以及放电电路。
除保有移动电源本身依靠外接有线充电器进行充电方式外，又增加无线接收充电的模式进行充电，这样做既不干涉或破坏原有的架构，又增加使用者在充电上的方便性。
既可增加移动电源本身充电方式的多元性，使得移动电源产品的内建电池在充电上有着更多的选择。
使其在有无线充电的环境条件下充电的方便性大大提高。
申请人：东莞市隆佳展能源科技有限公司
地址：523867 广东省东莞市长安镇上沙
国籍：CN
代理机构：深圳市嘉宏博知识产权代理事务所
代理人：杨敏
更多信息请下载全文后查看。
一种无线充电移动电源[实用新型专利]
![一种无线充电移动电源[实用新型专利]](https://img.taocdn.com/s1/m/f922bbd14793daef5ef7ba0d4a7302768e996ffb.png)
专利名称：一种无线充电移动电源
专利类型：实用新型专利
发明人：张平,武秀斌,李涛,高志鹏,周梓源,袁敏丽,胡胜梁申请号：CN202122619705.X
申请日：20211028
公开号：CN216121935U
公开日：
20220322
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无线充电移动电源，其包括有一由面壳和下壳组成的外壳，所述外壳内设置有一无线充电模组、一线路板、一定位模组和一指示灯模组，所述定位模组包括有2个对称固定设置于所述线路板上的定位板，所述指示灯模组包括有2个LED阵列和2个对称设置于2个定位板之间的导光板，每一导光板的外侧与一定位板的内侧紧贴，每一导光板下方对应设置有一LED阵列，所述LED阵列包括有若干呈弧形排列设置于线路板上的发光二极管，所述面壳对应所述导光板处形成有透光区域，所述无线充电模组固定设置于所述线路板上且位于2个导光板之间，所述无线充电模组的外侧与2个导光板的内侧紧贴，所述无线充电模组的高度低于所述定位板的高度。
申请人：深圳市创世达实业股份有限公司
地址：518000 广东省深圳市龙岗区南湾街道下李朗社区布澜路21号联创科技园4栋厂房201、301
国籍：CN
代理机构：深圳市精英专利事务所
代理人：冯筠
更多信息请下载全文后查看。
【CN209375200U】一种便携式无线充电装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920282232.9(22)申请日 2019.03.06(73)专利权人 深圳市蜜蜂电子有限公司地址 518103 广东省深圳市宝安区福海街道桥头社区永福路106号406(72)发明人 伍理 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种便携式无线充电装置(57)摘要本实用新型公开了一种便携式无线充电装置，包括安装内壳、活动外壳、螺栓、转轴、无线充电板和活动调整组件，所述活动外壳位于安装内壳外侧，所述安装内壳两侧对称开设有滑动凹槽，所述活动外壳两侧对称螺纹贯穿有螺栓，所述螺栓一端均滑动连接在滑动凹槽内部，所述无线充电板一端通过转轴转动连接在安装内壳内部，此便携式无线充电装置，通过设置的活动外壳，能够对无线充电板进行保护，避免在外出携带时意外碰撞而致使无线充电板损伤，同时，通过设置的活动调整组件，能够方便的调整无线充电板到不同角度，且具备固定能力，使得无线充电板不会轻易的自行偏转，进而方便使用者能够以舒适的姿势观看设备屏幕，十分便利。
权利要求书1页 说明书3页 附图1页CN 209375200 U 2019.09.10C N 209375200U权 利 要 求 书1/1页CN 209375200 U1.一种便携式无线充电装置，包括安装内壳（1）、活动外壳（2）、螺栓（3）、转轴（4）、无线充电板（5）和活动调整组件（6），其特征在于：所述活动外壳（2）位于安装内壳（1）外侧，所述安装内壳（1）两侧对称开设有滑动凹槽（7），所述活动外壳（2）两侧对称螺纹贯穿有螺栓（3），所述螺栓（3）一端均滑动连接在滑动凹槽（7）内部，所述无线充电板（5）一端通过转轴（4）转动连接在安装内壳（1）内部，所述活动调整组件（6）位于安装内壳（1）内，且活动调整组件（6）与无线充电板（5）底部固定连接。

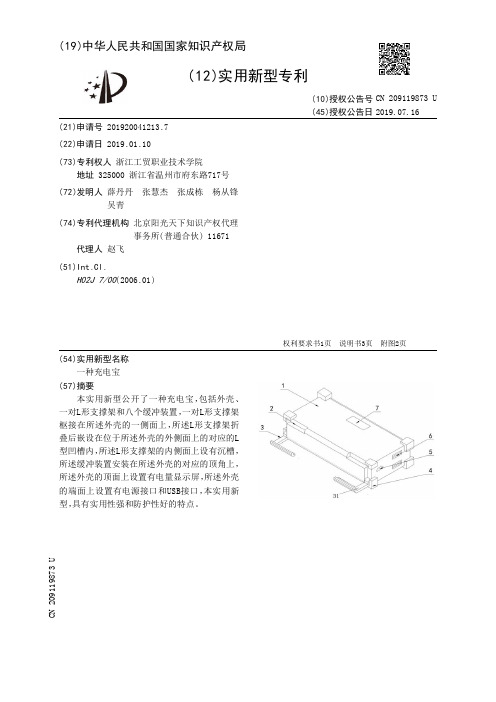

【CN209119873U】一种充电宝【专利】
2 .根据权利要求1所述的一种充电宝，其特征在于：所述L形支撑架(3)由销轴杆(8)、T 型转臂 (9) 、螺母 (10) 、L形卡块和拉簧 (11) 组成 ，所述销轴杆 (8) 穿过所述T型转臂 (9) 与所 述外壳 (1) 固定连接 ，所述L形卡块的 一侧臂与所述T型转臂 (9) 的 腹臂滑动连接 ，所述拉簧 (11) 设置在所述L形卡块与所述T型转臂 (9) 之间 ，所述螺母 (10) 螺纹设置在所述T型转臂 (9)的腹臂上。
实用新型内容 [0004] 本实用新型的目的在于提供一种充电宝，以解决上述背景技术中提出的问题。 [0005] 为了解决上述技术问题，本实用新型提供如下技术方案： [0006] 一种充电宝，包括外壳、一对L形支撑架和八个缓冲装置，一对L形支撑架枢接在所 述外壳的一侧面上，所述L形支撑架折叠后嵌设在位于所述外壳的外侧面上的对应的L型凹 槽内 ，所述L形支撑架的内 侧面上设有沉槽 ，所述缓 冲装置安装在所述外壳的 对应的 顶 角 上，所述外壳的顶面上设置有电量显示屏，所述外壳的端面上设置有电源接口和USB接口。 [0007] 进一步地，所述L形支撑架由销轴杆、T型转臂、螺母、L形卡块和拉簧组成，所述销 轴杆穿过所述T型转臂与所述外壳固定连接，所述L形卡块的一侧臂与所述T型转臂的腹臂 滑动连接，所述拉簧设置在所述L形卡块与所述T型转臂之间，所述螺母螺纹设置在所述T型 转臂的腹臂上。 [0008] 更进一步地，所述T型转臂的腹臂包括依次连接的丝杆和多棱柱，所述多棱柱与所 述L形卡块滑动配合 ，所述螺母与所述丝杆螺纹连接 ，所述螺母的 一端面抵压在所述L形卡 块的一端面上，所述拉簧设置在所述L形卡块与所述多棱柱之间。 [0009] 更进一步地，所述L形卡块的另一端面上设有一卡凸，所述卡凸可与位于所述外壳 上的卡槽卡合连接。 [0010] 进一步地，所述缓冲装置包括L型壳体，所述L型壳体固定在所述外壳的边角线上， 所述L型壳体的每个外侧面上均设有一组缓冲组件。 [0011] 更进一步地，所述缓冲组件包括设置在所述L型壳体内的容纳腔和设置在所述L型 壳体外的缓 冲板 ，所述容纳腔内设有一滑动楔块 ，所述滑动楔块与所述容纳腔的 一端之间 设有弹簧 ，固定设置在所述缓 冲板的内 侧面上的固定楔块穿过所述L型壳体与所述滑动楔 块抵触连接 ，固定设置在所述缓 冲板上的 导杆与位于所述L型壳体外的 对应的凸块滑动配 合。 [0012] 更进一步地，一对容纳腔相互不连通。
实用新型内容 [0004] 本实用新型的目的在于提供一种充电宝，以解决上述背景技术中提出的问题。 [0005] 为了解决上述技术问题，本实用新型提供如下技术方案： [0006] 一种充电宝，包括外壳、一对L形支撑架和八个缓冲装置，一对L形支撑架枢接在所 述外壳的一侧面上，所述L形支撑架折叠后嵌设在位于所述外壳的外侧面上的对应的L型凹 槽内 ，所述L形支撑架的内 侧面上设有沉槽 ，所述缓 冲装置安装在所述外壳的 对应的 顶 角 上，所述外壳的顶面上设置有电量显示屏，所述外壳的端面上设置有电源接口和USB接口。 [0007] 进一步地，所述L形支撑架由销轴杆、T型转臂、螺母、L形卡块和拉簧组成，所述销 轴杆穿过所述T型转臂与所述外壳固定连接，所述L形卡块的一侧臂与所述T型转臂的腹臂 滑动连接，所述拉簧设置在所述L形卡块与所述T型转臂之间，所述螺母螺纹设置在所述T型 转臂的腹臂上。 [0008] 更进一步地，所述T型转臂的腹臂包括依次连接的丝杆和多棱柱，所述多棱柱与所 述L形卡块滑动配合 ，所述螺母与所述丝杆螺纹连接 ，所述螺母的 一端面抵压在所述L形卡 块的一端面上，所述拉簧设置在所述L形卡块与所述多棱柱之间。 [0009] 更进一步地，所述L形卡块的另一端面上设有一卡凸，所述卡凸可与位于所述外壳 上的卡槽卡合连接。 [0010] 进一步地，所述缓冲装置包括L型壳体，所述L型壳体固定在所述外壳的边角线上， 所述L型壳体的每个外侧面上均设有一组缓冲组件。 [0011] 更进一步地，所述缓冲组件包括设置在所述L型壳体内的容纳腔和设置在所述L型 壳体外的缓 冲板 ，所述容纳腔内设有一滑动楔块 ，所述滑动楔块与所述容纳腔的 一端之间 设有弹簧 ，固定设置在所述缓 冲板的内 侧面上的固定楔块穿过所述L型壳体与所述滑动楔 块抵触连接 ，固定设置在所述缓 冲板上的 导杆与位于所述L型壳体外的 对应的凸块滑动配 合。 [0012] 更进一步地，一对容纳腔相互不连通。
【CN209730838U】一种杀菌充电宝【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205577.4(22)申请日 2019.02.18(73)专利权人 厦门水怡宝环保科技有限公司地址 361000 福建省厦门市海沧区海沧街道沧翔路31号203室(72)发明人 崔来 连宇炜 (74)专利代理机构 厦门一创联智知识产权代理事务所(普通合伙) 35252代理人 李燕丽(51)Int.Cl.H02J 7/00(2006.01)A61L 2/08(2006.01)A61L 2/24(2006.01)(54)实用新型名称一种杀菌充电宝(57)摘要本实用新型公开了一种杀菌充电宝，特别是一种带LED杀菌功能的充电宝，包括充电宝组件，LED杀菌灯组件，阻尼转轴，所述充电宝组件和LED杀菌灯组件通过阻尼转轴连接，在LED杀菌灯组件和充电宝组件合上时，处于充电宝的功能状态；在打开LED杀菌灯组件时，通过按压LED杀菌开关键，开启杀菌功能，此时如果LED杀菌灯组对准人或其他生物时，热释电红外传感器会有感应，会阻止LED杀菌灯组开启，只有将LED杀菌灯组对准要杀菌的物体时，才开始杀菌，开启LED杀菌灯组时，蓝光显示灯先开始亮，提示LED杀菌灯组准备开始杀菌，几秒后，LED杀菌灯组正式开始工作。
其结构简单，使用安全。
权利要求书1页 说明书3页 附图2页CN 209730838 U 2019.12.03C N 209730838U权 利 要 求 书1/1页CN 209730838 U1.一种杀菌充电宝，其特征在于包括充电宝组件，LED杀菌灯组件，阻尼转轴，所述充电宝组件和LED杀菌灯组件通过阻尼转轴连接，所述LED杀菌灯组件包括LED杀菌灯组，LED杀菌灯板，所述LED杀菌灯组固定设置在所述LED杀菌灯板上，还包括热释电红外传感器，所述热释电红外传感器设置在所述LED杀菌灯板上。
2.根据权利要求1所述的杀菌充电宝，其特征在于，所述LED杀菌灯组件还包括LED上外壳，LED下外壳，反光板，所述LED杀菌灯板设置安装在所述LED上外壳和LED下外壳之间，所述反光板设置在LED下外壳上。
【CN209313500U】一种无线充电装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920274664.5(22)申请日 2019.03.05(73)专利权人 重庆电子工程职业学院地址 401331 重庆市沙坪坝区大学城东路76号专利权人 黄鹏(72)发明人 黄鹏 周彦佚 (74)专利代理机构 重庆蕴博君晟知识产权代理事务所(普通合伙) 50223代理人 王玉芝(51)Int.Cl.H02J 7/00(2006.01)H02J 7/34(2006.01)H02J 50/12(2016.01)(54)实用新型名称一种无线充电装置(57)摘要本实用新型提供一种可以在无线充电结束后自动驱动小车行驶的无线充电装置，包括电源，逆变电路，第一谐振电路，第二谐振电路，整流电路，直流转换电路，充电电容，干簧管；所述电源与逆变电路电连接；所述逆变电路输出端与第一谐振电路连接；所述第二谐振电路与整流电路输入端电连接；所述整流电路输出端与充电电容第一端电连接；所述充电电容第二端与干簧管第一端连接；所述直流转换电路输入端与干簧管第二端连接；所述直流转换电路输出端与电机连接；本实用新型的有益效果是，充电完成后，当电动小车检测到无线充电发射器停止充电时，立即自动启动，向前行驶。
不需要用户手动操作，提高了用户体验。
权利要求书2页 说明书4页 附图2页CN 209313500 U 2019.08.27C N 209313500U权 利 要 求 书1/2页CN 209313500 U1.一种无线充电装置，其特征在于，包括电源，逆变电路，第一谐振电路，第二谐振电路，整流电路，直流转换电路，充电电容，干簧管；所述电源与逆变电路电连接；所述逆变电路输出端与第一谐振电路连接；所述第二谐振电路与整流电路输入端电连接；所述整流电路输出端与充电电容第一端电连接；所述充电电容第二端与干簧管第一端连接；所述直流转换电路输入端与干簧管第二端连接；所述直流转换电路输出端与电机连接；所述逆变电路包括第一电容、第二电容、第一三极管、第二三极管、第三三极管、第四三极管，第一输出端，第二输出端；第一电容第一端与电源正极连接，第一电容第二端与电源负极连接；第一三极管集电极与电源正极连接，第一三极管发射极与逆变电路第一输出端连接，第一三极管发射极与第三三极管集电极连接；第三三极管发射极与电源负极连接；第二电容第一端与电源正极连接；第二电容第二端与电源负极连接；第二三极管集电极与电源正极连接，第二三极管发射极与逆变电路第二输出端连接，第二三极管发射极与第四三级管集电极连接；第三三极管发射极与电源负极连接。
【CN209217773U】一种手机无线充电器【专利】
背景技术 [0002] 手机是人们日常生活中不可或缺的工具，当然手机离不开充电器，手机充电器已 经和手机一起走进千家万户，手机充电器作为手机的附属产品，为手机提供电能。现有手机 无线充电 器充电 有平卧或者倾斜摆放充电 这两种充电 方式 ，这两种充电 方式各有各的适 用 场合，在日常生活中常常用到，现有的产品大多针对一种模式设计，并不能满足大多数客户 的需求；而少数能满足这两种充电方式的产品往往采用阻尼轴的方式，结构复杂、运行不流 畅 ，而且客 户调整角度时较为麻烦，客 户体验不好。
实用新型内容 [0003] 为了克服上述现有技术的缺陷，本实用新型所要解决的技术问题是：提供一种手 机无线充电器。 [0004] 为了解决上述技术问题，本实用新型采用的技术方案为： [0005] 一种手机无线充电器，包括壳体、摆体和限位件，所述壳体包括顶板，所述顶板开 设有能够容纳摆体的通槽； [0006] 所述壳体的内部设有转向电机、变速齿轮和旋转半齿轮，所述转向电机的输出轴 上设有与所述变速齿轮相啮合的第一齿轮，所述变速齿轮的一侧表面上一体成型一与所述 旋转半齿轮相啮合的第二齿轮； [0007] 所述摆体的一端设有传动杆，所述旋转半齿轮设置在传动杆上，所述摆体的内部 设有无线充电单元； [0008] 所述限位件设置在所述顶板上且与所述摆体的一端相对设置，所述限位件和所述 摆体的一端之间的间距与待充电设备的厚度相适配。 [0009] 进一步的，所述旋转半齿轮对应90 °-150 °圆心角的弧长上具有齿牙。 [0010] 进一步的，所述限位件为突出顶板表面的按键，所述按键与所述摆体的一端之间 的间距为0 .5-1cm，所述按键突出顶板表面的距离为0 .5-1cm。 [0011] 进一步的，所述摆体上表面设有防滑垫，所述防滑垫与所述无线充电单元相对设 置。 [0012] 进一步的，所述转向电机上套设有电机座。 [0013] 进一步的，所述壳体的一侧壁的外表面上还设有光感传感器。 [0014] 本实用新型的有益效果在于： [0015] 在壳体的内部设置转向电机、变速齿轮和旋转半齿轮，通过转向电机和变速齿轮 上设置的第一齿轮相啮合，转向电机转动带动第一齿轮转动从而带动变速齿轮上的第二齿 轮转动，旋转半齿轮与第二齿轮相啮合，第二齿轮转动时带动旋转半齿轮转动，摆体的一端 设置传动杆与旋转半齿轮相配合进而实现摆体的升降 ；通过在顶板上设置限位件在手机充
