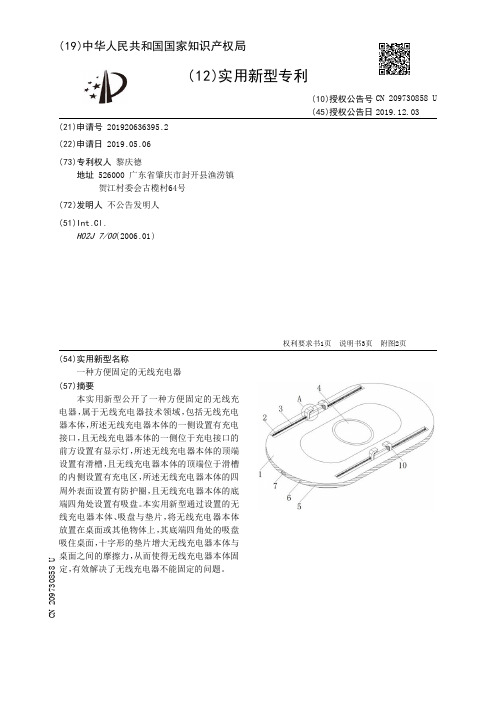

【CN209730858U】一种方便固定的无线充电器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920636395.2(22)申请日 2019.05.06(73)专利权人 黎庆德地址 526000 广东省肇庆市封开县渔涝镇贺江村委会古榄村64号(72)发明人 不公告发明人 (51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种方便固定的无线充电器(57)摘要本实用新型公开了一种方便固定的无线充电器，属于无线充电器技术领域，包括无线充电器本体，所述无线充电器本体的一侧设置有充电接口，且无线充电器本体的一侧位于充电接口的前方设置有显示灯，所述无线充电器本体的顶端设置有滑槽，且无线充电器本体的顶端位于滑槽的内侧设置有充电区，所述无线充电器本体的四周外表面设置有防护圈，且无线充电器本体的底端四角处设置有吸盘。
本实用新型通过设置的无线充电器本体、吸盘与垫片，将无线充电器本体放置在桌面或其他物体上，其底端四角处的吸盘吸住桌面，十字形的垫片增大无线充电器本体与桌面之间的摩擦力，从而使得无线充电器本体固定，有效解决了无线充电器不能固定的问题。
权利要求书1页 说明书3页 附图2页CN 209730858 U 2019.12.03C N 209730858U权 利 要 求 书1/1页CN 209730858 U1.一种方便固定的无线充电器，包括无线充电器本体(1)，其特征在于：所述无线充电器本体(1)的一侧设置有充电接口(7)，且无线充电器本体(1)的一侧位于充电接口(7)的前方设置有显示灯(6)，所述无线充电器本体(1)的顶端设置有滑槽(3)，且无线充电器本体(1)的顶端位于滑槽(3)的内侧设置有充电区(4)，所述无线充电器本体(1)的四周外表面设置有防护圈(5)，且无线充电器本体(1)的底端四角处设置有吸盘(8)，所述无线充电器本体(1)的底端位于吸盘(8)的内侧设置有垫片(9),所述滑槽(3)的内壁连接有弹簧(2)，所述弹簧(2)远离滑槽(3)的一端连接有滑块(10)，所述滑块(10)的内侧设置有防护垫(11)。

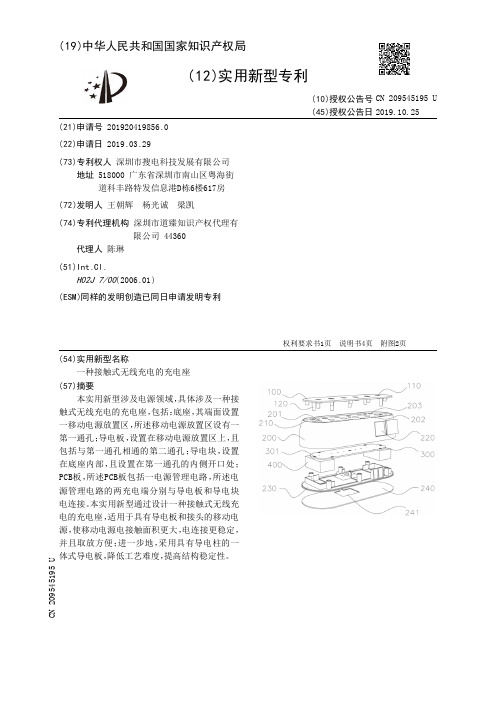

【CN209545195U】一种接触式无线充电的充电座【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920419856.0(22)申请日 2019.03.29(73)专利权人 深圳市搜电科技发展有限公司地址 518000 广东省深圳市南山区粤海街道科丰路特发信息港D栋6楼617房(72)发明人 王朝辉 杨光诚 梁凯 (74)专利代理机构 深圳市道臻知识产权代理有限公司 44360代理人 陈琳(51)Int.Cl.H02J 7/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种接触式无线充电的充电座(57)摘要本实用新型涉及电源领域，具体涉及一种接触式无线充电的充电座，包括：底座，其端面设置一移动电源放置区，所述移动电源放置区设有一第一通孔；导电板，设置在移动电源放置区上，且包括与第一通孔相通的第二通孔；导电块，设置在底座内部，且设置在第一通孔的内侧开口处；PCB板，所述PCB板包括一电源管理电路，所述电源管理电路的两充电端分别与导电板和导电块电连接。
本实用新型通过设计一种接触式无线充电的充电座，适用于具有导电板和接头的移动电源，使移动电源电接触面积更大，电连接更稳定，并且取放方便；进一步地，采用具有导电柱的一体式导电板，降低工艺难度，提高结构稳定性。
权利要求书1页 说明书4页 附图2页CN 209545195 U 2019.10.25C N 209545195U权 利 要 求 书1/1页CN 209545195 U1.一种接触式无线充电的充电座，其特征在于，包括：底座，其端面设置一移动电源放置区，所述移动电源放置区设有一第一通孔；导电板，设置在移动电源放置区上，且包括与第一通孔相通的第二通孔；导电块，设置在底座内部，且设置在第一通孔的内侧开口处；PCB板，所述PCB板包括一电源管理电路，所述电源管理电路的两充电端分别与导电板和导电块电连接。

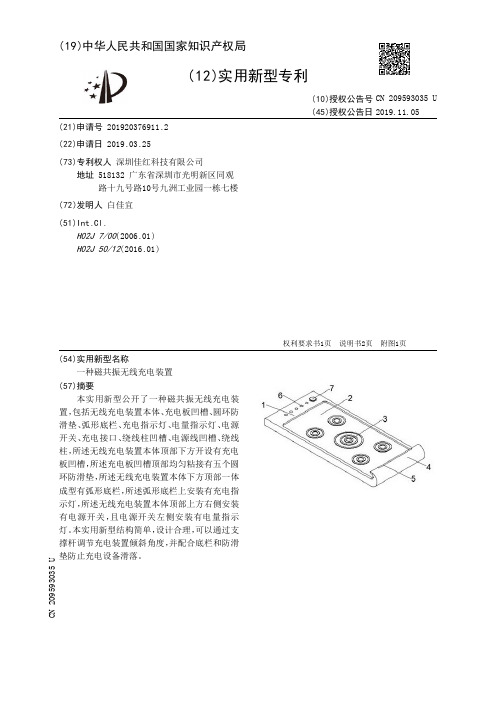

【CN209593035U】一种磁共振无线充电装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920376911.2(22)申请日 2019.03.25(73)专利权人 深圳佳红科技有限公司地址 518132 广东省深圳市光明新区同观路十九号路10号九洲工业园一栋七楼(72)发明人 白佳宜 (51)Int.Cl.H02J 7/00(2006.01)H02J 50/12(2016.01)(54)实用新型名称一种磁共振无线充电装置(57)摘要本实用新型公开了一种磁共振无线充电装置，包括无线充电装置本体、充电板凹槽、圆环防滑垫、弧形底栏、充电指示灯、电量指示灯、电源开关、充电接口、绕线柱凹槽、电源线凹槽、绕线柱，所述无线充电装置本体顶部下方开设有充电板凹槽，所述充电板凹槽顶部均匀粘接有五个圆环防滑垫，所述无线充电装置本体下方顶部一体成型有弧形底栏，所述弧形底栏上安装有充电指示灯，所述无线充电装置本体顶部上方右侧安装有电源开关，且电源开关左侧安装有电量指示灯。
本实用新型结构简单，设计合理，可以通过支撑杆调节充电装置倾斜角度，并配合底栏和防滑垫防止充电设备滑落。
权利要求书1页 说明书2页 附图1页CN 209593035 U 2019.11.05C N 209593035U权 利 要 求 书1/1页CN 209593035 U1.一种磁共振无线充电装置，包括无线充电装置本体（1）、充电板凹槽（2）、圆环防滑垫（3）、弧形底栏（4）、充电指示灯（5）、电量指示灯（6）、电源开关（7）、充电接口（8）、绕线柱凹槽（9）、电源线凹槽（10）、绕线柱（11），其特征在于：所述无线充电装置本体（1）顶部下方开设有充电板凹槽（2），所述充电板凹槽（2）顶部均匀粘接有五个圆环防滑垫（3），所述无线充电装置本体（1）下方顶部一体成型有弧形底栏（4），所述弧形底栏（4）上安装有充电指示灯（5），所述无线充电装置本体（1）顶部上方右侧安装有电源开关（7），且电源开关（7）左侧安装有电量指示灯（6），所述无线充电装置本体（1）底部中央开设有充电接口（8），且底部上端开设有绕线柱凹槽（9），所述绕线柱凹槽（9）中心安装有绕线柱（11），所述无线充电装置本体（1）底部开设有电源线凹槽（10），且充电接口（8）和绕线柱凹槽（9）通过电源线凹槽（10）连通。
【CN209593040U】一种线圈可调无线充电器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920430118.6(22)申请日 2019.04.01(73)专利权人 深圳市展卓电子科技有限公司地址 518000 广东省深圳市龙岗区坂田街道岗头居委禾坪岗工业区金源科技园C栋厂房3楼304(72)发明人 蔡文 (51)Int.Cl.H02J 7/00(2006.01)H02J 50/90(2016.01)(54)实用新型名称一种线圈可调无线充电器(57)摘要本实用新型公开了一种线圈可调无线充电器，包括上盖、线圈1、PCBA2、线圈托盘3、底板4和电机5，所述线圈托盘3滑动固定在底板4上，所述线圈托盘3可相对于底板4滑动，所述线圈托盘3上固定有线圈1和PCBA2，线圈1和PCBA2与线圈托盘3同步运动，所述线圈托盘3上设有齿条31，所述底板4上固定有用去驱动线圈托盘3滑动的电机5，所述线圈1和电机5与PCBA2电性连接，所述上盖与底板4固定连接覆盖底板4上方。
权利要求书1页 说明书2页 附图4页CN 209593040 U 2019.11.05C N 209593040U权 利 要 求 书1/1页CN 209593040 U1.一种线圈可调无线充电器，其特征在于，包括上盖、线圈（1）、PCBA（2）、线圈托盘（3）、底板（4）和电机（5），所述线圈托盘（3）滑动固定在底板（4）上，所述线圈托盘（3）可相对于底板（4）滑动，所述线圈托盘（3）上固定有线圈（1）和PCBA（2），线圈（1）和PCBA（2）与线圈托盘（3）同步运动，所述线圈托盘（3）上设有齿条（31），所述底板（4）上固定有用去驱动线圈托盘（3）滑动的电机（5），所述线圈（1）和电机（5）与PCBA（2）电性连接，所述上盖与底板（4）固定连接覆盖底板（4）上方。
2.根据权利要求1所述线圈可调无线充电器，其特征在于，所述底板（4）外套设有金属框（10），所述金属框（10）与PCBA（2）电性连接，用于控制电机（5）复位。

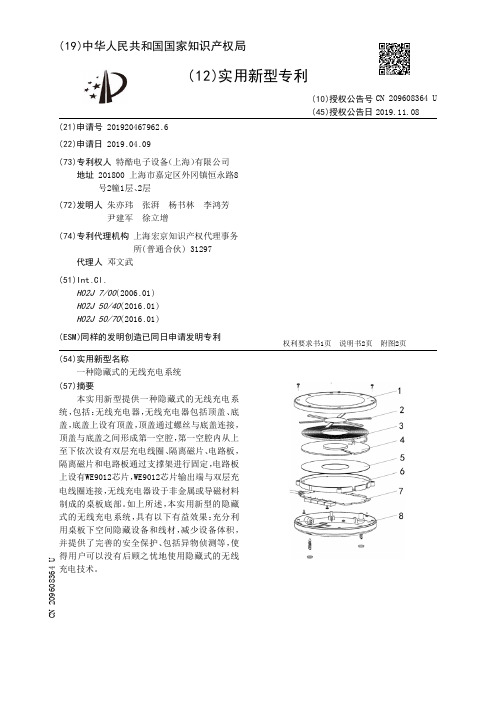

【CN209608364U】一种隐藏式的无线充电系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920467962.6(22)申请日 2019.04.09(73)专利权人 特酷电子设备（上海）有限公司地址 201800 上海市嘉定区外冈镇恒永路8号2幢1层、2层(72)发明人 朱亦玮 张湃 杨书林 李鸿芳 尹建军 徐立增 (74)专利代理机构 上海宏京知识产权代理事务所(普通合伙) 31297代理人 邓文武(51)Int.Cl.H02J 7/00(2006.01)H02J 50/40(2016.01)H02J 50/70(2016.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种隐藏式的无线充电系统(57)摘要本实用新型提供一种隐藏式的无线充电系统，包括：无线充电器，无线充电器包括顶盖、底盖，底盖上设有顶盖，顶盖通过螺丝与底盖连接，顶盖与底盖之间形成第一空腔，第一空腔内从上至下依次设有双层充电线圈、隔离磁片、电路板，隔离磁片和电路板通过支撑架进行固定，电路板上设有WE9012芯片，WE9012芯片输出端与双层充电线圈连接，无线充电器设于非金属或导磁材料制成的桌板底部。
如上所述，本实用新型的隐藏式的无线充电系统，具有以下有益效果：充分利用桌板下空间隐藏设备和线材，减少设备体积，并提供了完善的安全保护、包括异物侦测等，使得用户可以没有后顾之忧地使用隐藏式的无线充电技术。
权利要求书1页 说明书2页 附图2页CN 209608364 U 2019.11.08C N 209608364U权 利 要 求 书1/1页CN 209608364 U1.一种隐藏式的无线充电系统，其特征在于，包括：无线充电器，所述无线充电器包括顶盖、底盖，所述底盖上设有所述顶盖，所述顶盖通过螺丝与所述底盖连接，所述顶盖与所述底盖之间形成第一空腔，所述第一空腔内从上至下依次设有双层充电线圈、隔离磁片、电路板，所述隔离磁片和所述电路板通过支撑架进行固定，所述电路板上设有WE9012芯片，所述WE9012芯片输出端与所述双层充电线圈连接，所述无线充电器设于非金属或导磁材料制成的桌板底部。
【CN209948714U】一种墙上无线充电插座【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920604092.2(22)申请日 2019.04.28(73)专利权人 广东技术师范学院天河学院地址 510000 广东省广州市白云区太和镇兴太三路638号(72)发明人 余华柱 杨杰勇 王泽昊 陈常武 (74)专利代理机构 深圳中一联合知识产权代理有限公司 44414代理人 蔡鹏娟(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种墙上无线充电插座(57)摘要本实用新型公开了一种墙上无线充电插座，其特征是，包括固定于墙体上的插座本体；插座本体朝向墙体的一端面上设有与手持设备电磁耦合连接的无线充电模块；插座本体远离墙体的一端面上设有用于夹持手持设备的夹持组件；夹持组件包括固定于插座本体远离墙体的一端面上的至少一个导向套、设置于导向套下端部的下托架和可相对下托架往复运动的上托架；上托架包括插接于导向套内的导向部；导向部远离导向套的一端朝外延伸有用于夹持手持设备的第一夹持部；导向套内安设有弹性件；弹性件朝向下托架的一端部与导向套的内壁抵接，另一端部与导向部弹性连接。
本实用新型具有实用性强、结构简单、适用各种场合和为手持设备提供无线充电的优点。
权利要求书1页 说明书5页 附图2页CN 209948714 U 2020.01.14C N 209948714U权 利 要 求 书1/1页CN 209948714 U1.一种墙上无线充电插座，其特征是，包括固定于墙体上的插座本体；所述插座本体朝向墙体的一端面上设有与手持设备电磁耦合连接的无线充电模块；所述插座本体远离墙体的一端面上设有用于夹持手持设备的夹持组件；所述夹持组件包括固定于所述插座本体远离墙体的一端面上的至少一个导向套、设置于所述导向套下端部的下托架和可相对所述下托架往复运动的上托架；所述上托架包括插接于所述导向套内的导向部；所述导向部远离所述导向套的一端朝外延伸有用于夹持手持设备的第一夹持部；所述导向套内安设有弹性件；所述弹性件朝向所述下托架的一端部与所述导向套的内壁抵接，另一端部与所述导向部弹性连接；所述导向套内设有用于控制所述无线充电模块工作状态的触发开关；所述导向部与所述导向套重合处上设有用于控制所述触发开关启闭状态的触点块；当所述第一夹持部远离所述下托架时，所述无线充电模块启动。
【CN209659016U】无线充电系统与交通工具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920484012.4(22)申请日 2019.04.10(73)专利权人 纳恩博（北京）科技有限公司地址 100192 北京市海淀区西小口路66号中关村东升科技园北领地B-2楼C206室(72)发明人 魏浩民 王寿泉 柴富华 (74)专利代理机构 北京康信知识产权代理有限责任公司 11240代理人 韩建伟(51)Int.Cl.H02J 50/10(2016.01)H02J 50/80(2016.01)(54)实用新型名称无线充电系统与交通工具(57)摘要本实用新型公开了一种无线充电系统与交通工具。
其中，无线充电系统，包括：电源；无线发送电路，与电源连接，用于获取电源的能量且通过无线的方式发送能量；无线接收电路，与电池单元连接，用于接收无线发送电路发送的能量并将接收到的能量传输至电池单元；控制设备，用于根据电池单元的电参数控制无线发送电路发送能量的功率和/或无线接收电路接收能量的功率。
权利要求书2页 说明书9页 附图2页CN 209659016 U 2019.11.19C N 209659016U权 利 要 求 书1/2页CN 209659016 U1.一种无线充电系统，其特征在于，包括：电源；无线发送电路，与所述电源连接，用于获取电源的能量且通过无线的方式发送能量；无线接收电路，与电池单元连接，用于接收无线发送电路发送的能量并将接收到的能量传输至所述电池单元；控制设备，用于根据所述电池单元的电参数控制所述无线发送电路发送能量的功率和/或所述无线接收电路接收能量的功率。
2.根据权利要求1所述的无线充电系统，其特征在于，所述控制设备包括：控制器，用于接收所述电池单元的电参数并根据所述电参数发出控制信号；控制电路，一端与所述控制器连接，另一端与所述无线发送电路和/或所述无线接收电路连接，所述控制电路在所述控制信号的控制下处于不同的工作状态，从而控制所述无线发送电路无线发送电能的功率或者控制所述无线接收电路无线接收能量的功率。
【CN209118176U】具备移动充电功能的便携式组合平板电脑【专利】
4 .根据权利要求1所述的具备移动充电功能的便携式组合平板电脑，其特征在于，所述 第一通孔内填充有密封胶，密封胶与软管(16)的外侧相黏贴。
5 .根据权利要求1所述的具备移动充电功能的便携式组合平板电脑，其特征在于，所述 软管(16)的外侧与连接管(7)的侧壁密封接触。
6 .根据权利要求1所述的具备移动充电功能的便携式组合平板电脑，其特征在于，所述 矩形块 (17) 的 顶部固定安装有两个连接片 ，连接片的 一 侧开设有第一圆孔 ，两个第一圆孔 内固定套设有同一个销轴，平板电脑本体(1)的一侧底部开设有第二圆孔，第二圆孔内固定 套设有轴承，且轴承的内圈与销轴的外侧固定套装。
权利要求书1页 说明书4页 附图3页
CN 209118176 U
CN 209118176 U
权 利 要 求 书
1/1 页
1 .具备移动充电功能的便携式组合平板电脑，包括平板电脑本体(1) ，所述平板电脑本 体(1)上设有移动充电 孔 ，其特征在于 ，所述平板电 脑本体 (1)的底部设有底座 (2) ，底座 (2) 的顶部开设有放置槽(3) ，放置槽(3)的底部内壁上滑动安装有矩形块(17) ，矩形块(17)的 顶部与平板电 脑本体 (1) 的 底部转 动安装 ，所述底座 (2) 的 顶部铰接有倾斜设置的 支撑杆 (4) ，平板电脑本体(1)的一侧吸附有吸盘(5) ，吸盘(5)远离平板电脑本体(1)的一侧铰接有 倾斜设置的连接杆(6) ，连接杆(6)远离吸盘(5)的一端与支撑杆(4)的顶端固定安装，所述 支撑杆 (4)的顶端开设有第一槽(15) ，第一槽(15)内固定套设有连接管 (7) ，连接管 (7)内密 封滑动套设有活塞(8) ，活塞(8)远离吸盘 (5)的一侧固定安装有推杆 (9) ，所述吸盘 (5)远离 平板电脑本体(1)的一侧内壁上开设有第一通孔，第一通孔内密封固定套设有软管(16) ，软 管(16)远离平板电脑本体(1)的一端与连接管(7)密封固定连接，所述推杆(9)远离活塞(8) 的一端延伸至连接管(7)外并固定安装有推头(10) ，所述第一槽(15)的底部内壁上开设有 第二通孔(11) ，第二通孔(11)的两侧内壁上固定安装有同一个定位杆(12) ，推头(10)的底 端贯穿第二通孔(11)并延伸至支撑杆(4)外，推头(10)滑动套设在定位杆(12)上，推头(10) 靠近推杆(9)的一侧与第二通孔(11)的一侧内壁之间固定连接有弹簧(13) ，且弹簧(13)滑 动套设在定位杆(12)上。
5 .根据权利要求1所述的具备移动充电功能的便携式组合平板电脑，其特征在于，所述 软管(16)的外侧与连接管(7)的侧壁密封接触。
6 .根据权利要求1所述的具备移动充电功能的便携式组合平板电脑，其特征在于，所述 矩形块 (17) 的 顶部固定安装有两个连接片 ，连接片的 一 侧开设有第一圆孔 ，两个第一圆孔 内固定套设有同一个销轴，平板电脑本体(1)的一侧底部开设有第二圆孔，第二圆孔内固定 套设有轴承，且轴承的内圈与销轴的外侧固定套装。
权利要求书1页 说明书4页 附图3页
CN 209118176 U
CN 209118176 U
权 利 要 求 书
1/1 页
1 .具备移动充电功能的便携式组合平板电脑，包括平板电脑本体(1) ，所述平板电脑本 体(1)上设有移动充电 孔 ，其特征在于 ，所述平板电 脑本体 (1)的底部设有底座 (2) ，底座 (2) 的顶部开设有放置槽(3) ，放置槽(3)的底部内壁上滑动安装有矩形块(17) ，矩形块(17)的 顶部与平板电 脑本体 (1) 的 底部转 动安装 ，所述底座 (2) 的 顶部铰接有倾斜设置的 支撑杆 (4) ，平板电脑本体(1)的一侧吸附有吸盘(5) ，吸盘(5)远离平板电脑本体(1)的一侧铰接有 倾斜设置的连接杆(6) ，连接杆(6)远离吸盘(5)的一端与支撑杆(4)的顶端固定安装，所述 支撑杆 (4)的顶端开设有第一槽(15) ，第一槽(15)内固定套设有连接管 (7) ，连接管 (7)内密 封滑动套设有活塞(8) ，活塞(8)远离吸盘 (5)的一侧固定安装有推杆 (9) ，所述吸盘 (5)远离 平板电脑本体(1)的一侧内壁上开设有第一通孔，第一通孔内密封固定套设有软管(16) ，软 管(16)远离平板电脑本体(1)的一端与连接管(7)密封固定连接，所述推杆(9)远离活塞(8) 的一端延伸至连接管(7)外并固定安装有推头(10) ，所述第一槽(15)的底部内壁上开设有 第二通孔(11) ，第二通孔(11)的两侧内壁上固定安装有同一个定位杆(12) ，推头(10)的底 端贯穿第二通孔(11)并延伸至支撑杆(4)外，推头(10)滑动套设在定位杆(12)上，推头(10) 靠近推杆(9)的一侧与第二通孔(11)的一侧内壁之间固定连接有弹簧(13) ，且弹簧(13)滑 动套设在定位杆(12)上。
【CN209200731U】一种桌面无线充电器【专利】
6 .根据权利要求1所述的一种桌面无线充电器，其特征在于：所述支撑底座（2）靠近所 述 第二卡槽（8）的 一端为弧 形结 构 ，且弧 形结 构的 中间 位置处向 所述 第二卡槽（8）方向 凹 陷，所述充电感应板（1）与所述支撑底座（2）相互卡合。
2
ቤተ መጻሕፍቲ ባይዱ
CN 209200731 U
说 明 书
1/3 页
一种桌面无线充电器
实用新型内容 [0003] 为实现上述目的，本实用新型提供如下技术方案：一种桌面无线充电器，包括充电 感应板、支撑底座，所述充电感应板的底端两侧向内凹陷，所述支撑底座的一侧设置有配合 凹陷 相卡合的 第二卡块 ，所述充电 感应板的 底端凹陷处开设有开孔 ，开孔内设置有第二连 接杆 ，所述第二连接杆贯穿所述充电 感应板的 底端 ，且所述第二连接杆的 两端延 伸至所述 第二卡块的内部 ，所述充电 感应板的 正面下方位置处设置有限 位板 ，所述支撑底座的 上方 向下凹陷 ，所述支撑底座的中间位置处开设有开口 ，所述开口内设置有支撑板 ，所述支撑板 的底端为U型结构，且所述支撑板的底端贯穿设有第一连接杆，所述第一连接杆的两端固定 设置在所述支撑底座上 ，所述充电 感应板的 背面中间位置处 均匀开设有第一卡槽 ，所述支 撑板的 顶端设 置 有配合所 述 第一卡 槽 相卡合的 卡 扣 ，所 述 第一卡 槽的 上方设 置 有 第一卡 块 ，所述支撑底座上开设有配合所述第一卡块 相互卡合的 第二卡槽 ，所述支撑板与所述开 口相互卡合。 [0004] 优选的，所述限位板的形状为L型结构，所述限位板的夹角处上方两侧分别安装有 第一卡板、第二卡板，所述第一卡板和第二卡板均通过转轴与所述限位板连接。 [0005] 优选的，所述充电感应板的外部设置有防滑垫圈。 [0006] 优选的，所述充电感应板的正面上方安装有闪光灯，所述充电感应板的内部设置 有发射线圈，发射线圈为两组，所述闪光灯与发射线圈电性连接。 [0007] 优选的，所述充电感应板的侧边开设有接口，所述接口与所述闪光灯电性连接。 [0008] 优选的，所述支撑底座靠近所述第二卡槽的一端为弧形结构，且弧形结构的中间 位置处向所述第二卡槽方向凹陷，所述充电感应板与所述支撑底座相互卡合。 [0009] 与现有技术相比，本实用新型的有益效果是： [0010] 通过支撑板的支起，支撑板顶端的卡扣卡合在第一卡槽内，使充电感应板固定，将 待充电的手机放置在限位板与充电 感应板形成的空间范围内 ，根据待充电的手机的放置位 置及大小 ，调节第一卡板和第二卡板 ，将待充电 的 手机固定在充电 感应板上 ；充电 过程中 ， 闪光灯闪烁，当充电完成后，闪光灯停止闪烁，整体结构简单，根据需求任意调节角度，携带 方便，在充电过程中稳定性高。
2
ቤተ መጻሕፍቲ ባይዱ
CN 209200731 U
说 明 书
1/3 页
一种桌面无线充电器
实用新型内容 [0003] 为实现上述目的，本实用新型提供如下技术方案：一种桌面无线充电器，包括充电 感应板、支撑底座，所述充电感应板的底端两侧向内凹陷，所述支撑底座的一侧设置有配合 凹陷 相卡合的 第二卡块 ，所述充电 感应板的 底端凹陷处开设有开孔 ，开孔内设置有第二连 接杆 ，所述第二连接杆贯穿所述充电 感应板的 底端 ，且所述第二连接杆的 两端延 伸至所述 第二卡块的内部 ，所述充电 感应板的 正面下方位置处设置有限 位板 ，所述支撑底座的 上方 向下凹陷 ，所述支撑底座的中间位置处开设有开口 ，所述开口内设置有支撑板 ，所述支撑板 的底端为U型结构，且所述支撑板的底端贯穿设有第一连接杆，所述第一连接杆的两端固定 设置在所述支撑底座上 ，所述充电 感应板的 背面中间位置处 均匀开设有第一卡槽 ，所述支 撑板的 顶端设 置 有配合所 述 第一卡 槽 相卡合的 卡 扣 ，所 述 第一卡 槽的 上方设 置 有 第一卡 块 ，所述支撑底座上开设有配合所述第一卡块 相互卡合的 第二卡槽 ，所述支撑板与所述开 口相互卡合。 [0004] 优选的，所述限位板的形状为L型结构，所述限位板的夹角处上方两侧分别安装有 第一卡板、第二卡板，所述第一卡板和第二卡板均通过转轴与所述限位板连接。 [0005] 优选的，所述充电感应板的外部设置有防滑垫圈。 [0006] 优选的，所述充电感应板的正面上方安装有闪光灯，所述充电感应板的内部设置 有发射线圈，发射线圈为两组，所述闪光灯与发射线圈电性连接。 [0007] 优选的，所述充电感应板的侧边开设有接口，所述接口与所述闪光灯电性连接。 [0008] 优选的，所述支撑底座靠近所述第二卡槽的一端为弧形结构，且弧形结构的中间 位置处向所述第二卡槽方向凹陷，所述充电感应板与所述支撑底座相互卡合。 [0009] 与现有技术相比，本实用新型的有益效果是： [0010] 通过支撑板的支起，支撑板顶端的卡扣卡合在第一卡槽内，使充电感应板固定，将 待充电的手机放置在限位板与充电 感应板形成的空间范围内 ，根据待充电的手机的放置位 置及大小 ，调节第一卡板和第二卡板 ，将待充电 的 手机固定在充电 感应板上 ；充电 过程中 ， 闪光灯闪烁，当充电完成后，闪光灯停止闪烁，整体结构简单，根据需求任意调节角度，携带 方便，在充电过程中稳定性高。
【CN209313497U】一种模块式无线充电源【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920262313.2(22)申请日 2019.03.01(73)专利权人 深圳市良标科技有限公司地址 518000 广东省深圳市龙华新区龙华街道创业路汇海广场B栋18层1808-1809(72)发明人 高景良 吴丹阳 沈文涛 (74)专利代理机构 深圳市鼎智专利代理事务所(普通合伙) 44411代理人 曹勇(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种模块式无线充电源(57)摘要本实用新型公布了一种模块式无线充电源，包括无线充放置座和无线充本体，所述无线充放置座与无线充本体通过可伸缩连接线连接，使无线充本体能够放置在无线充放置座上，又能使无线充本体与无线充放置座分离；所述无线充放置座内置有电池、充电模块、控制模块；本实用新型的目的是提供一种模块式无线充电源，旨在利用无线充技术，将具有移动电源功能的无线充放置座与具有无线充电模块功能的无线充本体结合起来，提高使用者的舒适感。
权利要求书1页 说明书2页 附图3页CN 209313497 U 2019.08.27C N 209313497U权 利 要 求 书1/1页CN 209313497 U1.一种模块式无线充电源，其特征在于，包括无线充放置座(100)和无线充本体(300)，所述无线充放置座(100)与无线充本体(300)通过可伸缩连接线(302)连接，使无线充本体(300)能够放置在无线充放置座(100)上，又能使无线充本体(300)与无线充放置座(100)分离；所述无线充放置座(100)内置有电池、充电模块、控制模块。
2.根据权利要求1所述的一种模块式无线充电源，其特征在于，所述无线充放置座(100)上具有与放置无线充本体(300)的凹槽(101)以及用于固定可伸缩连接线(302)线身的卡接槽(102)。
