【CN209608364U】一种隐藏式的无线充电系统【专利】

专利名称：一种WIFI手机充电系统专利类型：发明专利
发明人：粟雅兰
申请号：CN201811348348.4
申请日：20181113
公开号：CN109391005A
公开日：
20190226
专利内容由知识产权出版社提供
摘要：本发明涉及涉及一种WIFI手机充电系统，采用最基本的电磁感应定律，运用信号接收器、振荡电路、铜丝线圈巧妙的结合，达到了意想不到的效果，虽然这个设计只能选在市中心或麦当劳一些WIFi集中地，干扰因素少的地方使用，但是已经与目前的WIFI手机充电技术相比有了很大的进步，人们在使用手机过程中可以正常使用，但是与未采用此设计的手机相比，采用此设计的手机将会多出部分电量，使用时间更长，遇到突发情况，带来的价值将更加明显，因此具有很高的开发价值和实用价值。

申请人：北海华红信息科技有限公司
地址：536000 广西壮族自治区北海市工业园区北海大道东延线368号中电北海产业园A01栋三楼东01B
国籍：CN
更多信息请下载全文后查看。

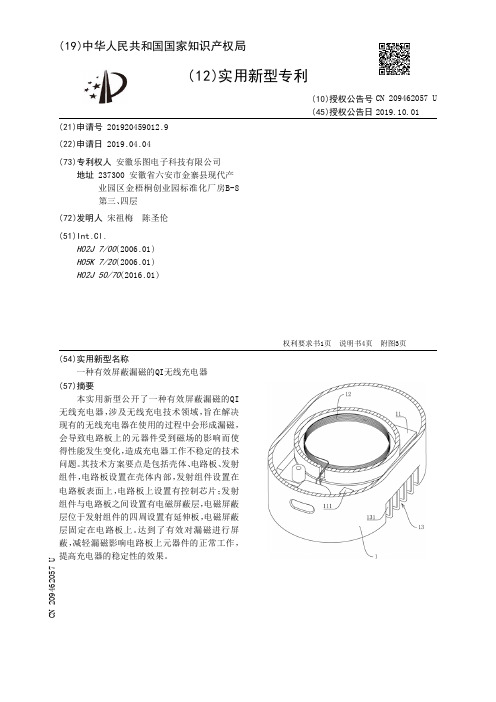

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920459012.9(22)申请日 2019.04.04(73)专利权人 安徽乐图电子科技有限公司地址 237300 安徽省六安市金寨县现代产业园区金梧桐创业园标准化厂房B-8第三、四层(72)发明人 宋祖梅　陈圣伦　(51)Int.Cl.H02J 7/00(2006.01)H05K 7/20(2006.01)H02J 50/70(2016.01)(54)实用新型名称一种有效屏蔽漏磁的QI无线充电器(57)摘要本实用新型公开了一种有效屏蔽漏磁的QI 无线充电器，涉及无线充电技术领域，旨在解决现有的无线充电器在使用的过程中会形成漏磁，会导致电路板上的元器件受到磁场的影响而使得性能发生变化，造成充电器工作不稳定的技术问题。

其技术方案要点是包括壳体、电路板、发射组件，电路板设置在壳体内部，发射组件设置在电路板表面上，电路板上设置有控制芯片；发射组件与电路板之间设置有电磁屏蔽层，电磁屏蔽层位于发射组件的四周设置有延伸板，电磁屏蔽层固定在电路板上。

达到了有效对漏磁进行屏蔽，减轻漏磁影响电路板上元器件的正常工作，提高充电器的稳定性的效果。

权利要求书1页 说明书4页 附图3页CN 209462057 U 2019.10.01C N 209462057U权　利　要　求　书1/1页CN 209462057 U1.一种有效屏蔽漏磁的QI无线充电器，包括壳体(1)、电路板(11)、发射组件(12)，所述电路板(11)设置在壳体(1)内部，所述发射组件(12)设置在电路板(11)表面上，所述电路板(11)上设置有控制芯片(111)；其特征在于：所述发射组件(12)与电路板(11)之间设置有电磁屏蔽层(2)，所述电磁屏蔽层(2)位于发射组件(12)的四周设置有延伸板(21)，所述电磁屏蔽层(2)固定在电路板(11)上。

专利名称：一种无线充电装置
专利类型：实用新型专利
发明人：李思奇,李得菘,吴远密,陈石毅,舒文斌,邓应开,石瑶申请号：CN201520480740.X
申请日：20150707
公开号：CN204992720U
公开日：
20160120
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种无线充电装置，属于无线充电应用技术领域。

本实用新型由发射部分和接收部分两部分组成，发射部分由位于绝缘外壳中的TMS320F28035最小系统、NRF24L01无线数据传输模块Ⅰ、电磁干扰滤波器、功率因数校正电路、直流转交流逆变电路、补偿网络和发射线圈构成，接收部分由STC12A5C60s2最小系统、NRF24L01无线数据传输模块Ⅱ、接收线圈、补偿电容器、全桥整流电路和滤波电路构成。

本实用新型能够安全、可靠、高效地对电池进行充电，充电装置体积小，传输效率高，能够根据电池负载大小自动调节输出功率。

申请人：昆明理工大学
地址：650093 云南省昆明市五华区学府路253号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810526394.2(22)申请日 2018.05.24(71)申请人 闵应昌地址 210031 江苏省南京市浦口区点将台路40号南京农业大学工学院电气工程系(72)发明人 闵应昌　闵应川　马菁　(51)Int.Cl.H02J 50/12(2016.01)H02J 50/90(2016.01)H02J 7/02(2016.01)(54)发明名称智能无线充电系统(57)摘要一种智能无线充电系统，其特征在于，包括：发射模块、接收模块、控制器以及自动对准模块。

所述控制器能控制机械手臂，进而调整第一线圈的位置及倾斜角度，所述控制器能够控制充电的开始、停止以及结束，所述控制器能调节充电的电压大小。

充电结束后，控制器控制机械手臂回归原位，第一线圈回归原位，等待下一次充电。

使得电流频率等于发射模块的固有频率，发射模块的固有频率等于接收模块的固有频率，实现发射模块到接收模块的磁耦合谐振式无线电能传输，实现高效率的无线电能传输。

本发明的优点是：实现了无线充电系统的发射端线圈与接收端线圈的自动对准，通断电的自动控制，电压的自动调节，并且，自动化程度高，电能传输效率高，使用方便。

权利要求书1页 说明书4页 附图3页CN 108711949 A 2018.10.26C N 108711949A1.一种智能无线充电系统，包括发射模块、接收模块，其特征在于，还包括控制器和自动对准模块；其中，所述控制器用于控制所述发射模块和所述自动对准模块，所述自动对准模块用于调整所述发射模块与所述接收模块的相对位置。

2.根据权利要求1所述的智能无线充电系统，其特征在于：所述发射模块包括磁芯、第一整流器、DC -DC转换器、逆变器、第一补偿电容、第一线圈以及第一线圈的电源开关；所述接收模块包括第二线圈、第二补偿电容、第二整流器、电池；所述自动对准模块包括机械手臂、接近传感器；所说控制器与所述发射模块连接，所述控制器与所述自动对准模块连接；第一线圈与磁芯结合，用于将所述第一线圈的背对所述第二线圈一侧磁铁密度减弱，将所述第一线圈的正对所述第二线圈一侧磁通密度加强；所述第一补偿电容与所述第一线圈并联后搭载于所述机械手臂上，所述磁芯搭载于所述机械手臂上。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920428077.7(22)申请日 2019.04.01(73)专利权人 东莞市博嘉士能源科技有限公司地址 523000 广东省东莞市大岭山镇杨屋村田锋路93号4楼(72)发明人 黎先文　(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种家具隐藏式结构无线充电器(57)摘要本实用新型公开了一种家具隐藏式结构无线充电器，具有一盘状底座及与该盘状底座配合安装的盖体；沿盘状底座内侧壁圆周阵列设置有定位圆锥孔及定位凸台，在该盘状底座侧壁圆周阵列设置卡扣爪；盖体底部与定位圆锥孔对应设置定位圆锥柱，该盖体底部圆周阵列设置定位环凸条，定位圆锥柱与定位圆锥孔配合安装。

本实用新型的家具隐藏式结构无线充电器，各部件的安装可实现准确方便地定位又便于拆装，结构简单牢固。

权利要求书1页 说明书2页 附图1页CN 209516698 U 2019.10.18C N 209516698U权　利　要　求　书1/1页CN 209516698 U1.一种家具隐藏式结构无线充电器，包括具有一盘状底座及与该盘状底座配合安装的盖体，其特征在于：沿盘状底座内侧壁圆周阵列设置有定位圆锥孔及定位凸台，在该盘状底座侧壁圆周阵列设置卡扣爪；盖体底部与定位圆锥孔对应设置定位圆锥柱，该盖体底部圆周阵列设置定位环凸条，定位圆锥柱与定位圆锥孔配合安装，盖体底部的卡爪与侧壁开口配合安装，盖体中部具有一凹部；定位凸台具有一连接于侧壁的连接部和沿盘状底座径向与该连接部一体设置的凸台部，盖体盖合安装于盘状底座时，定位环凸条压于连接部，凹部边沿压于凸台部。

2.如权利要求1所述家具隐藏式结构无线充电器，其特征在于，卡扣爪两侧与盘状底座的侧壁均不连接，卡扣爪背部设置卡扣加强筋。

3.如权利要求2所述家具隐藏式结构无线充电器，其特征在于，盘状底座内侧壁设置有侧壁加强筋。

专利名称：一种无线充电发射系统专利类型：实用新型专利
发明人：陈龙,田照辉
申请号：CN201220234530.9
申请日：20120523
公开号：CN202651904U
公开日：
20130102
专利内容由知识产权出版社提供
摘要：本实用新型揭示了一种无线充电发射系统，包括相连接的电源管理单元和发射单元，所述的电源管理单元还与调节单元连接。

该系统可以根据需要通过占空变阻器RO2调节占空比、通过调频电容C1调节频率，使电路产生LC谐振，最终使输出最大能量的无线电波，提高发射系统工作效率。

申请人：奇瑞汽车股份有限公司
地址：241009 安徽省芜湖市经济技术开发区长春路8号
国籍：CN
代理机构：芜湖安汇知识产权代理有限公司
代理人：张小虹
更多信息请下载全文后查看。

专利名称：一种便携无线充电装置专利类型：实用新型专利
发明人：李清平
申请号：CN201820976475.8申请日：20180625
公开号：CN208316363U
公开日：
20190101
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便携无线充电装置，包括蓄电模组、固定支架和软管，所述软管上安装有支座，所述支座正面设有磁吸凸块，所述固定支架背面设有与所述磁吸凸块对应的磁吸卡槽，且固定支架通过磁吸卡槽和磁吸凸块固定在所述软管上，所述蓄电模组内置有无线充电线圈，所述蓄电模组背面固定在所述固定支架上，正面设有夹持装置，所述夹持装置用于夹持手机或平板电脑。

申请人：深圳力韬胜科技有限公司
地址：518000 广东省深圳市龙华区民治街道1970科技小镇4栋208室
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920497750.2(22)申请日 2019.04.13(73)专利权人 上海南士科技有限公司地址 200000 上海市黄浦区北京东路666号A区5A6、5A28室(72)发明人 施坤　(74)专利代理机构 上海浙晟知识产权代理事务所(普通合伙) 31345代理人 刘国安(51)Int.Cl.H01R 24/76(2011.01)H01R 13/717(2006.01)H01R 13/44(2006.01)H01R 13/52(2006.01)H01R 27/00(2006.01)H01R 13/502(2006.01)(54)实用新型名称一种隐藏式网口插座(57)摘要本实用新型公开了一种隐藏式网口插座，包括底座、环形轴承座和手持扣，所述底座外侧粘接固定有加固外壳，且底座内壁顶部粘接固定有磁性板，所述磁性板下端设置有活动组件，且底座外侧上端粘接固定有上固定板，所述上固定板内部镶嵌设置有灯体，所述环形轴承座粘接固定于底座内壁一侧，且环形轴承座内侧通过键连接有转动内嵌柱，所述转动内嵌柱内部上端嵌合设置有第一插孔。

该隐藏式网口插座，下抽拉板和上固定板将底座一侧开口封起，实现该网口插座在墙体内的隐藏式安置，不仅更加美观，且可避免孩童误触该网口插座出现触电现象，同时可避免灰尘进入底座内，此结构可提高使用该网口插座的安全性、美观性以及防尘性能，实用性较高。

权利要求书1页 说明书3页 附图3页CN 209608043 U 2019.11.08C N 209608043U权　利　要　求　书1/1页CN 209608043 U1.一种隐藏式网口插座，包括底座(1)、环形轴承座(7)和手持扣(11)，其特征在于：所述底座(1)外侧粘接固定有加固外壳(2)，且底座(1)内壁顶部粘接固定有磁性板(3)，所述磁性板(3)下端设置有活动组件(4)，且底座(1)外侧上端粘接固定有上固定板(5)，所述上固定板(5)内部镶嵌设置有灯体(6)，所述环形轴承座(7)粘接固定于底座(1)内壁一侧，且环形轴承座(7)内侧通过键连接有转动内嵌柱(8)，所述转动内嵌柱(8)内部上端嵌合设置有第一插孔(9)，且转动内嵌柱(8)内部下端嵌合设置有第二插孔(10)，所述手持扣(11)粘接固定于转动内嵌柱(8)一侧。

专利名称：一种无线电隐蔽监测方法和便携式无线电监测系统专利类型：发明专利
发明人：邱承跃,白宇军,敖谦
申请号：CN201210588479.6
申请日：20121231
公开号：CN103067106A
公开日：
20130424
专利内容由知识产权出版社提供
摘要：本发明涉及无线电监测技术，特别是一种隐蔽的无线电监测方法和便携式无线电监测系统，该系统采用该方法，首先通过用户界面设置监测、测向参数，然后系统监测作业，通过测向动作感知软件模块进行测向动作自动感知发现测向任务，再通过测向计算软件模块对监测数据进行测向计算得到测向结果，最后播报测向结果软件模块通过将测向结果转换成语音数据，送至声卡，通过耳机播报给操作者；整个监测播报过程隐蔽性良好，可以达到隐蔽监测的目的。

申请人：成都点阵科技有限公司
地址：610041 四川省成都市武侯区大学路12号
国籍：CN
代理机构：成都天嘉专利事务所(普通合伙)
代理人：张新
更多信息请下载全文后查看。

专利名称：一种无线充电系统
专利类型：发明专利
发明人：夏钢,陈斌,夏泽宇,陈牧遥申请号：CN201510928682.7申请日：20151215
公开号：CN105406613A
公开日：
20160316
专利内容由知识产权出版社提供
摘要：本发明公开了一种无线充电系统，包括防电磁辐射的罩壳，置于罩壳内的充电发生单元和充电接收单元；所述充电发生单元上设有第一线圈，所述充电接收单元上设有可与第一线圈电磁耦合的第二线圈，所述第一线圈与供电电源电连接。

本发明设置了防电磁辐射的罩壳，可有效减少电磁辐射，减少无线充电系统对人体造成的伤害。

申请人：苏州铭冠软件科技有限公司
地址：215000 江苏省苏州市高新区竹园路209号
国籍：CN
代理机构：南京纵横知识产权代理有限公司
代理人：董建林
更多信息请下载全文后查看。
