(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920391019.1(22)申请日 2019.03.26(73)专利权人 深圳市哈里通实业有限公司地址 518000 广东省深圳市南山区西丽大磡工业二路11号C栋一楼(72)发明人 朱晓敏　李强　余庆深　张汉桥　黄光耀　邹晓丹　(74)专利代理机构 深圳市海盛达知识产权代理事务所(普通合伙) 44540代理人 胡丽琴(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称无线充电模块(57)摘要本实用新型公开了一种无线充电模块，对待充电产品进行充电，其包括一适配器设有两个插接口，一第一数据线的一端具有一第一对接部，该第一对接部插接于一个插接口，第一数据线的另一端具有一第二对接部和一第三对接部，一第二数据线的一端具有一第四对接部，该第四对接部插接于另一个插接口，第二数据线的另一端具有一第五对接部和一第六对接部，第五对接部电性连接一第一无线充，第六对接部电性连接一第二无线充，一第三数据线的一端电性连接适配器，另一端电性连接一外接电源，第二对接部、第三对接部、第一无线充和第二无线充对待充电产品进行充电，将无线充模块化，从而产品组装更便捷、简单、应用灵活，提高通用化的无线充电模块。

权利要求书1页 说明书4页 附图8页CN 209545191 U 2019.10.25C N 209545191U权　利　要　求　书1/1页CN 209545191 U1.一种无线充电模块，对待充电产品进行充电，其特征在于，包括：一适配器设有至少两个插接口，一第一数据线的一端具有一第一对接部，该第一对接部插接于一个插接口，第一数据线的另一端具有一第二对接部和一第三对接部，一第二数据线的一端具有一第四对接部，该第四对接部插接于另一个插接口，第二数据线的另一端具有一第五对接部和一第六对接部，第五对接部电性连接一第一无线充，第六对接部电性连接一第二无线充，一第三数据线的一端电性连接适配器，另一端电性连接一外接电源，第二对接部、第三对接部、第一无线充和第二无线充对待充电产品进行充电。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710465599.X(22)申请日 2017.06.19(71)申请人 北京中诺电力工程有限公司地址 102204 北京市昌平区流村镇工业企业总公司东二楼237号(72)发明人 徐昌有　靳献　奥阳　(51)Int.Cl.H02J 50/12(2016.01)H02J 7/02(2016.01)(54)发明名称一种无线充电宝(57)摘要本发明涉及一种无线充电宝，包括外壳及位于外壳内的锂电池、充电芯片、MCU主控系统、接收线圈、发射线圈、DC-DC升压电路，所述接收线圈将外界变化磁场能转换为电能，经整流、滤波、稳压后，在MCU主控系统控制下，按照开关充电方式通过充电芯片对锂电池进行充电；外壳上还设置有液晶显示屏，显示状态显示电路传送的充电状态信息；所述MCU主控系统还连接DC-DC升压电路、发射线圈来对外进行充电，所述发射线圈将升压后的电能转化为磁场能，并发射至外部器件的接收线圈进行无线充电。

简化了充电的步骤，消费者在使用手机的过程中，想要充电时只需将手机靠近无线电能的发射装置。

且密封性好，携带方便，设置的WIFI模块，可以充当无线路由器，进行信号传输。

权利要求书1页 说明书3页 附图3页CN 109149785 A 2019.01.04C N 109149785A1.一种无线充电宝，其特征在于：包括外壳及位于外壳内的锂电池、充电芯片、MCU主控系统、接收线圈、发射线圈、DC-DC升压电路，所述接收线圈将外界变化磁场能转换为电能，经整流、滤波、稳压后，在MCU主控系统控制下，按照开关充电方式通过充电芯片对锂电池进行充电；外壳上还设置有液晶显示屏，显示状态显示电路传送的充电状态信息；所述MCU主控系统还连接DC-DC升压电路、发射线圈来对外进行充电，所述发射线圈将升压后的电能转化为磁场能，并发射至外部器件的接收线圈进行无线充电。

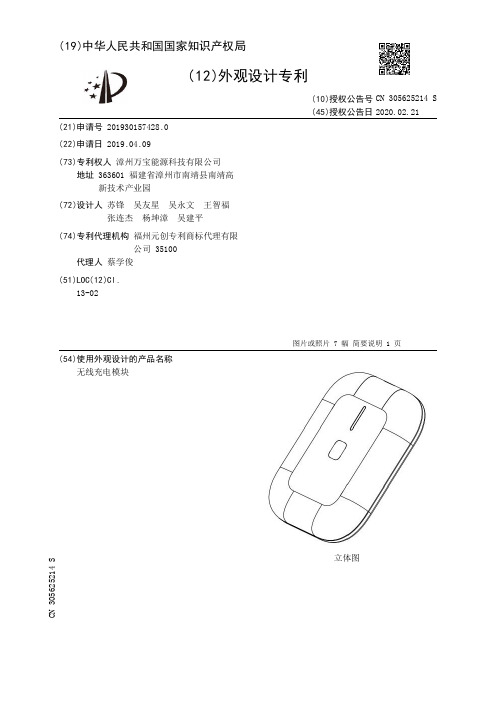

(19)中华人民共和国国家知识产权局
(12)外观设计专利
(10)授权公告号 (45)授权公告日 (21)申请号 201930157428.0
(22)申请日 2019.04.09
(73)专利权人 漳州万宝能源科技有限公司
地址 363601 福建省漳州市南靖县南靖高
新技术产业园
(72)设计人 苏锋　吴友星　吴永文　王智福　
张连杰　杨坤漳　吴建平　
(74)专利代理机构 福州元创专利商标代理有限
公司 35100
代理人 蔡学俊
(51)LOC(12)Cl.
13-02
(54)使用外观设计的产品名称
无线充电模块
立体图
图片或照片 7 幅 简要说明 1 页CN 305625214 S 2020.02.21
C N 305625214
S
主视图后视图左视图右视图
俯视图
仰视图
立体图
外观设计图片或照片1/1页
2 CN 305625214 S。

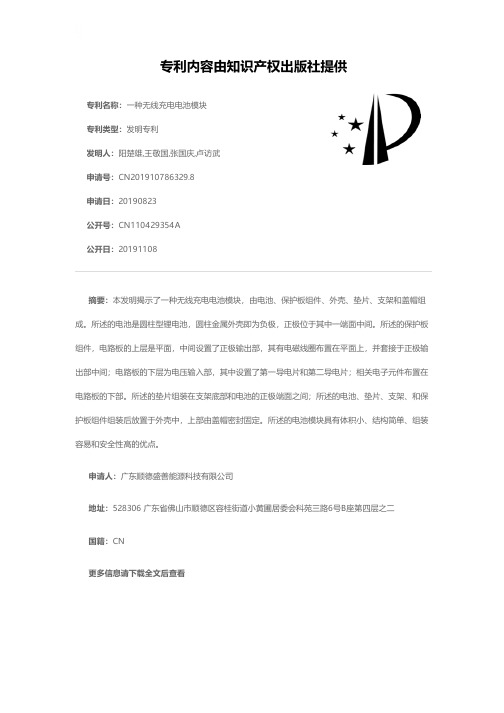

专利名称：一种无线充电电池模块
专利类型：发明专利
发明人：阳楚雄,王敬国,张国庆,卢访武申请号：CN201910786329.8
申请日：20190823
公开号：CN110429354A
公开日：
20191108
专利内容由知识产权出版社提供
摘要：本发明揭示了一种无线充电电池模块，由电池、保护板组件、外壳、垫片、支架和盖帽组成。

所述的电池是圆柱型锂电池，圆柱金属外壳即为负极，正极位于其中一端面中间。

所述的保护板组件，电路板的上层是平面，中间设置了正极输出部，其有电磁线圈布置在平面上，并套接于正极输出部中间；电路板的下层为电压输入部，其中设置了第一导电片和第二导电片；相关电子元件布置在电路板的下部。

所述的垫片组装在支架底部和电池的正极端面之间；所述的电池、垫片、支架、和保护板组件组装后放置于外壳中，上部由盖帽密封固定。

所述的电池模块具有体积小、结构简单、组装容易和安全性高的优点。

申请人：广东顺德盛善能源科技有限公司
地址：528306 广东省佛山市顺德区容桂街道小黄圃居委会科苑三路6号B座第四层之二
国籍：CN
更多信息请下载全文后查看。

专利名称：一种无线充电模块专利类型：实用新型专利
发明人：吴义平
申请号：CN201821486238.X 申请日：20180912
公开号：CN208849491U
公开日：
20190510
专利内容由知识产权出版社提供
摘要：本实用新型涉及车载无线充电技术领域，具体涉及一种无线充电模块，应用本实用新型所述无线充电模块，将车规连接器设置在上盖板的一面上，利用车规连接器自身尺寸厚度提供容置空间，容纳所述PCBA、充电线圈组件，在保证所述无线充电模块满足EMC等级要求，并可根据无线充电模块的实际应用，选配所述片状屏蔽罩，进一步地提高EMC等级要求，提高所述无线充电模块在各种EMC等级要求环境下的通用性，并通过合理设置内部零部件的位置结构，将原有厚度尺寸压缩至最小尺寸，做到超薄化方案设计，提高无线充电模块的通用性，更加有利于产品的标准化、系列化、及大批量生产。

申请人：深圳有感科技有限公司
地址：518000 广东省深圳市宝安区西乡街道中熙ECO国际1115
国籍：CN
代理机构：北京载博知识产权代理事务所(普通合伙)
代理人：薛晶晶
更多信息请下载全文后查看。

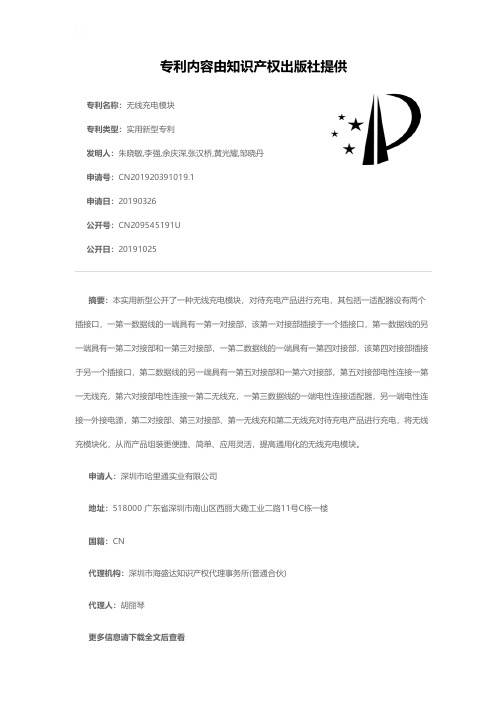

专利名称：无线充电模块
专利类型：实用新型专利
发明人：朱晓敏,李强,余庆深,张汉桥,黄光耀,邹晓丹申请号：CN201920391019.1
申请日：20190326
公开号：CN209545191U
公开日：
20191025
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无线充电模块，对待充电产品进行充电，其包括一适配器设有两个插接口，一第一数据线的一端具有一第一对接部，该第一对接部插接于一个插接口，第一数据线的另一端具有一第二对接部和一第三对接部，一第二数据线的一端具有一第四对接部，该第四对接部插接于另一个插接口，第二数据线的另一端具有一第五对接部和一第六对接部，第五对接部电性连接一第一无线充，第六对接部电性连接一第二无线充，一第三数据线的一端电性连接适配器，另一端电性连接一外接电源，第二对接部、第三对接部、第一无线充和第二无线充对待充电产品进行充电，将无线充模块化，从而产品组装更便捷、简单、应用灵活，提高通用化的无线充电模块。

申请人：深圳市哈里通实业有限公司
地址：518000 广东省深圳市南山区西丽大磡工业二路11号C栋一楼
国籍：CN
代理机构：深圳市海盛达知识产权代理事务所(普通合伙)
代理人：胡丽琴
更多信息请下载全文后查看。

专利名称：无线充电模块
专利类型：实用新型专利
发明人：杨利江,杨成蒙,郭以军,陈立云,王雄关申请号：CN201721919723.7
申请日：20171229
公开号：CN207782441U
公开日：
20180828
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无线充电模块，包括构成外壳的壳体和盖体，以及设置在外壳内的线路板、充电线圈组件及屏蔽罩，线路板与充电线圈组件电连接，线路板的正面设有电子器件，屏蔽罩罩住电子器件，线路板上设有若干定位孔，屏蔽罩上设有与定位孔配合的定位片，定位片穿过定位孔后向一侧折弯形成限位挡台，充电线圈组件通过粘结剂粘结在屏蔽罩的外表面上，线路板通过螺丝固定在外壳内，壳体和盖体中的一个上成型有第一卡扣结构，壳体和盖体中的另一个上成型有第二卡扣结构，第一卡扣结构与第二卡扣结构卡接配合将壳体与盖体连接。

本实用新型中的无线充电模块结构合理，组装方便，有利于提高工作效率，具有很好的使用效果。

申请人：浙江泰米电子科技有限公司
地址：314400 浙江省嘉兴市海宁市海宁经济开发区双联路128号科创中心6号楼
国籍：CN
代理机构：嘉兴海创专利代理事务所(普通合伙)
代理人：郑文涛
更多信息请下载全文后查看。

专利名称：一种共享单车的无线充电系统专利类型：发明专利
发明人：王森
申请号：CN201711436253.3
申请日：20171226
公开号：CN108128196A
公开日：
20180608
专利内容由知识产权出版社提供
摘要：本发明公开了一种共享单车的无线充电系统，涉及共享技术领域。

本发明的一种共享单车的无线充电系统，包括第一充电模块、第二充电模块和无线充电模块。

所述第一充电模块被配置为向电量低于第一预设电量值的充电设备充电。

所述第二充电模块被配置为在共享单车被解锁状态下向接入的充电设备充电。

无线充电模块包括无线发射线圈单元和无线接收线圈单元，所述无线发射线圈单元与所述第二充电模块连接，所述无线接收线圈单元与所述第一充电模块；其中，所述第二充电模块被配置为在所述第一充电模块没电时向所述第一充电模块无线充电。

本发明能够有效地解决用户充电难的问题。

申请人：佛山市道静科技有限公司
地址：528000 广东省佛山市三水区乐平镇三溪村委横岗村土名(地堂岗)C栋103号(住所申报)国籍：CN
代理机构：深圳市精英专利事务所
代理人：冯筠
更多信息请下载全文后查看。

专利名称：一种小功率无线充电装置专利类型：发明专利
发明人：徐宝华,何智,肖帅,马邦华申请号：CN201510858334.7
申请日：20151130
公开号：CN106816938A
公开日：
20170609
专利内容由知识产权出版社提供
摘要：本发明涉及无线供电技术领域，特别涉及一种小功率无线充电装置。

发明解决上述技术问题的技术方案如下：包括发射单元、至少一个接收单元，其中发射单元通过磁耦合谐振与接收单元进行无线连接，所述发射单元包括依次相连接的电源管理模块、振荡源模块、功率放大模块、发射线圈，接收单元包括接收线圈、能量转换模块、充电电池、控制模块。

与现有技术相比，本发明的有益效果是：支持多个设备同时充电，保证较高的充电效率，保证充电过程安全。

发射器会自动调整功率，以维持发射器的稳定工作，发射模块与接收模块间具有无线载波通信功能，自动检测接收端负载，根据负载功率调节输出。

申请人：中惠创智无线供电技术有限公司
地址：264003 山东省烟台市莱山区明达西路11号
国籍：CN
代理机构：烟台双联专利事务所(普通合伙)
代理人：吕静
更多信息请下载全文后查看。

专利名称：新型无线充电模块专利类型：实用新型专利
发明人：郭晖华,张绪汉,陈仕威申请号：CN202220198380.4申请日：20220125
公开号：CN216774346U
公开日：
20220617
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型无线充电模块，涉及无线充电技术领域。

本实用新型包括供电本体、电子锁锁体，供电本体通过手持移动给电子锁锁体应急供电，供电本体内装设有充电模块、稳压模块、无线降压模块、主控模块、充电降压模块,充电模块、稳压模块、无线降压模块、充电降压模块均与主控模块连接。

本实用新型通过充电降压模块、稳压模块和无线降压模块使供电本体具备过流、过压、过温、短路四重保护，减少安全隐患，通过无线降压模块向电子锁锁体远距离非接触供电，能够解决电子锁锁体没有电的时候临时供电开锁使用。

申请人：深圳市科荣实业有限公司
地址：518000 广东省深圳市龙岗区坪地街道坪东社区富坪北路26号办公宿舍楼213
国籍：CN
更多信息请下载全文后查看。
