共轨原创德尔福和卡特共轨喷油器内部升程参数定义共轨之家独家原创，版权所有，转载请注明出处！一、德尔福1、衔铁升程1）定义：喷油器在工作过程中阀芯可移动的距离大小，德尔福公轨喷油器的衔铁升程一般在30~70微米之间。
2）示意图：3）调整趋势：由上图可知，德尔福喷油器的衔铁升程其实就是自由状态下，阀芯盘距离阀座上缘的距离（或阀芯盘相对阀座陷下去的深度）。
因此完全取决于阀组件的加工控制，不能调节（当然，如果衔铁升程偏心，可以尝试用1500目以上精细砂纸打磨阀芯盘端面）。
4）对喷油特性影响：衔铁升程的大小会影响各点的喷油量，衔铁升程越大，喷油量就越大。
当喷油量有偏差时，更换一个衔铁升程不一样的阀组件可改变喷油量的大小。
2、空气余隙1）定义：当阀芯盘（即衔铁盘）运动到最上端时（小台阶与电磁阀接触），阀芯盘主体与电磁阀端面并不接触，而是留有一定的间隙，此间隙大小即空气余隙。
2）示意图：3）调整趋势：与衔铁升程一样，德尔福喷油器的空气余隙也是由阀组件生产加工控制的，不能调节，如上图所示。
4）对喷油特性影响：空气余隙越大，喷油量越小。
不过影响不如衔铁升程明显。
3、针阀升程1）定义：喷油器在工作过程中油嘴针阀的最大位移就叫做针阀升程。
2）示意图：3）调整趋势：德尔福喷油器的针阀升程不可以调整。
它的大小由回油隔板的孔深度和针阀伸出量共同决定。
4）对喷油特性影响：针阀升程越大，喷油量也越大。
4、电磁阀弹簧力1）定义：电磁阀弹簧有一个预设力，它用来压紧密封小球，以密封住阀座控制腔里的高压燃油。
电磁阀弹簧力不能太小，否则高压燃油会从座面泄漏出来。
也不能太大，否则小球开启缓慢甚至打不开。
电磁阀弹簧力的大小可由改变调整块厚度进行调节。
2）示意图：3）调整趋势：调整块越长，电磁阀弹簧力越大。
4）对喷油特性影响：电磁阀弹簧力越大，喷油量就越小。
电磁阀越小，喷油量就越大。
对中速点油量的影响尤其显著。
5、油嘴弹簧力1）定义：油嘴弹簧有一个预设力，它用来压紧针阀，以密封住喷孔阻止燃油喷射。

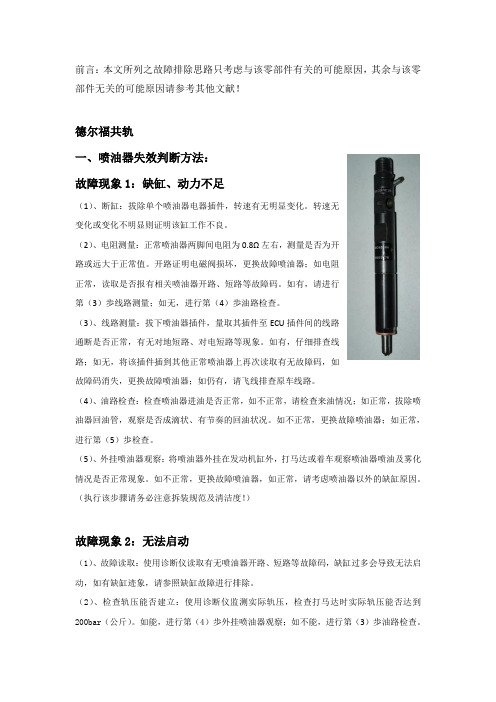

前言：本文所列之故障排除思路只考虑与该零部件有关的可能原因，其余与该零部件无关的可能原因请参考其他文献！德尔福共轨一、喷油器失效判断方法：故障现象1：缺缸、动力不足（1）、断缸：拔除单个喷油器电器插件，转速有无明显变化。
转速无变化或变化不明显则证明该缸工作不良。
（2）、电阻测量：正常喷油器两脚间电阻为0.8Ω左右，测量是否为开路或远大于正常值。
开路证明电磁阀损坏，更换故障喷油器；如电阻正常，读取是否报有相关喷油器开路、短路等故障码。
如有，请进行第（3）歩线路测量；如无，进行第（4）歩油路检查。
（3）、线路测量：拔下喷油器插件，量取其插件至ECU插件间的线路通断是否正常，有无对地短路、对电短路等现象。
如有，仔细排查线路；如无，将该插件插到其他正常喷油器上再次读取有无故障码，如故障码消失，更换故障喷油器；如仍有，请飞线排查原车线路。
（4）、油路检查：检查喷油器进油是否正常，如不正常，请检查来油情况；如正常，拔除喷油器回油管，观察是否成滴状、有节奏的回油状况。
如不正常，更换故障喷油器；如正常，进行第（5）歩检查。
（5）、外挂喷油器观察：将喷油器外挂在发动机缸外，打马达或着车观察喷油器喷油及雾化情况是否正常现象。
如不正常，更换故障喷油器，如正常，请考虑喷油器以外的缺缸原因。
（执行该步骤请务必注意拆装规范及清洁度！）故障现象2：无法启动（1）、故障读取：使用诊断仪读取有无喷油器开路、短路等故障码，缺缸过多会导致无法启动，如有缺缸迹象，请参照缺缸故障进行排除。
（2）、检查轨压能否建立：使用诊断仪监测实际轨压，检查打马达时实际轨压能否达到200bar（公斤）。
如能，进行第（4）歩外挂喷油器观察；如不能，进行第（3）歩油路检查。
（3）、油路检查：拔除喷油器回油管，观察是否成滴状、有节奏的回油状况。
如不正常，更换故障喷油器；如正常，进行第（4）歩检查。
（4）、外挂喷油器观察：将喷油器外挂在发动机缸外，打马达或着车观察喷油器喷油及雾化情况是否正常现象。
德尔福共轨系统完整介绍！德尔福共轨喷射系统DCR基本介绍德尔福柴油机共轨喷射系统简称DCR（D elphi D iesel C ommon R ail）第一部分：简介1、系统组成德尔福柴油机共轨喷射系统采用了模块化设计技术，便于应用于不同结构和形式的发动机之上。
德尔福柴油机共轨喷射系统主要包括以下部件：-共用高压燃油储能器（共用油轨）；-高压燃油调节器（选装元件）；-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；-燃油喷射器（喷油器）；-发动机电子控制单元（ECU）；-燃油滤清器。
德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器，亦称为“共用油轨”。
通常被设计装配在发动机的气缸体或气缸盖上，由高压油泵向其提供高压燃油。
共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。
因此，系统燃油压力与发动机转速无关。
即使在很低的发动机转速下，如果需要，系统也可以提供高压燃油并进行高压燃油喷射。
一组若干个高压燃油喷射器将通过高压油管与共轨相连接。
系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。
2、目前应用状况德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。
由于系统采用模块化设计，因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。
根据相同的应用原则，德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。
3、德尔福柴油机共轨喷射系统DCR优势：1) 结构设计紧凑德尔福柴油机共轨喷射系统主要零部件设计精巧，外形尺寸小，非常适合现代两气门和四气门发动机使用。
2) 模块式系统构成每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构，可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。
