德尔福（DELPHI）MT20电喷系统工作原理湖南长丰猎豹奇兵是国内性价比较高的低档SUV车型，该车型搭载4RB1发动机，采用DELPHIMT20 多点程序控制燃油顺序喷射系统。
猎豹奇兵4RB1发动机采用了DELPHI的无分电器直接点火（Distributor-Less Ignition）和三元催化器后处理技术闭环控制系统。
DELPHI的MT20电喷系统主要由空气供给系统、燃油供给系统、电子控制系统3部分组成，如图1所示。
一、空气供给系统MT20电喷系统的空气供给系统主要由空气滤清器、节流阀体、传感器等组成。
节流阀体采用德尔福生产的17202037型号，该阀体由节气门室、节气门位置传感器、怠速控制阀等组成。
节流阀体的功能是控制发动机工作时的进气量，它是电喷系统与驾驶员最基本的对话渠道。
MT20电喷系统的节气门位置传感器是线性可变电阻结构，其滑动端子由节气门轴带动，开度在7％～93％之间，工作电压是（5±0.1）V。
节气门的开度不同时，该传感器所反应给ECM的电阻信号也不同，系统根据它输出的信号值及其变化速率判定发动机的实时负载和动态变化状况。
怠速控制阀的功能是控制阀体旁通气道的流通面积，以调节进入发动机的空气量，实现对发动机怠速的控制。
怠速控制阀的主体是一只步进电动机（型号：02851C0513），ECM通过数字化的方波信号控制阀门的进退和移动量。
该电动机的线圈电阻：（53±5）Ω；线圈电感：（33±6）mH；工作电压：7.5～12V；极限电压：3.5～14V。
其工作原理如图2所示。
MT20电喷系统采用D型空气供给系统，通过绝对压力传感器检测进气歧管的真空度来测量发动机吸入空气量。
采用绝对压力传感器，依据发动机的负荷变化测出进气歧管内绝对压力的相应值，进而测算发动机的进气量。
采用D型空气供给系统比L型成本低，更容易实现降低整车成本。
二、燃油供给系统MT20电喷系统采用有回油供油系统，主要包括油箱、燃油泵、燃油滤清器、油轨等部件。
共轨原创德尔福和卡特共轨喷油器内部升程参数定义共轨之家独家原创，版权所有，转载请注明出处！一、德尔福1、衔铁升程1）定义：喷油器在工作过程中阀芯可移动的距离大小，德尔福公轨喷油器的衔铁升程一般在30~70微米之间。
2）示意图：3）调整趋势：由上图可知，德尔福喷油器的衔铁升程其实就是自由状态下，阀芯盘距离阀座上缘的距离（或阀芯盘相对阀座陷下去的深度）。
因此完全取决于阀组件的加工控制，不能调节（当然，如果衔铁升程偏心，可以尝试用1500目以上精细砂纸打磨阀芯盘端面）。
4）对喷油特性影响：衔铁升程的大小会影响各点的喷油量，衔铁升程越大，喷油量就越大。
当喷油量有偏差时，更换一个衔铁升程不一样的阀组件可改变喷油量的大小。
2、空气余隙1）定义：当阀芯盘（即衔铁盘）运动到最上端时（小台阶与电磁阀接触），阀芯盘主体与电磁阀端面并不接触，而是留有一定的间隙，此间隙大小即空气余隙。
2）示意图：3）调整趋势：与衔铁升程一样，德尔福喷油器的空气余隙也是由阀组件生产加工控制的，不能调节，如上图所示。
4）对喷油特性影响：空气余隙越大，喷油量越小。
不过影响不如衔铁升程明显。
3、针阀升程1）定义：喷油器在工作过程中油嘴针阀的最大位移就叫做针阀升程。
2）示意图：3）调整趋势：德尔福喷油器的针阀升程不可以调整。
它的大小由回油隔板的孔深度和针阀伸出量共同决定。
4）对喷油特性影响：针阀升程越大，喷油量也越大。
4、电磁阀弹簧力1）定义：电磁阀弹簧有一个预设力，它用来压紧密封小球，以密封住阀座控制腔里的高压燃油。
电磁阀弹簧力不能太小，否则高压燃油会从座面泄漏出来。
也不能太大，否则小球开启缓慢甚至打不开。
电磁阀弹簧力的大小可由改变调整块厚度进行调节。
2）示意图：3）调整趋势：调整块越长，电磁阀弹簧力越大。
4）对喷油特性影响：电磁阀弹簧力越大，喷油量就越小。
电磁阀越小，喷油量就越大。
对中速点油量的影响尤其显著。
5、油嘴弹簧力1）定义：油嘴弹簧有一个预设力，它用来压紧针阀，以密封住喷孔阻止燃油喷射。

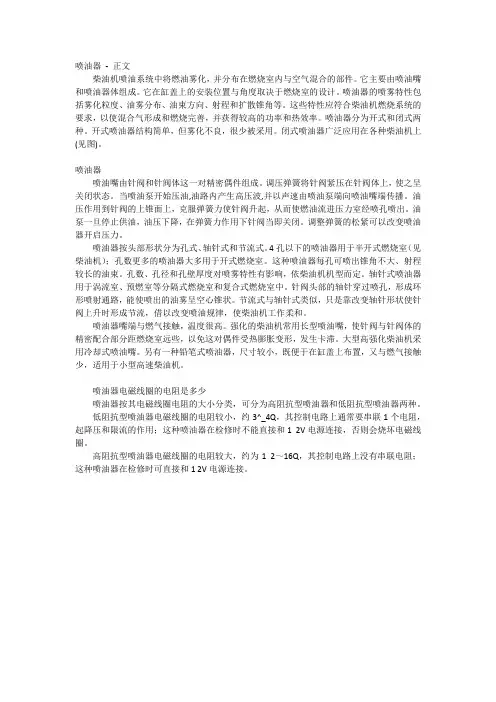

喷油器- 正文柴油机喷油系统中将燃油雾化，并分布在燃烧室内与空气混合的部件。
它主要由喷油嘴和喷油器体组成。
它在缸盖上的安装位置与角度取决于燃烧室的设计。
喷油器的喷雾特性包括雾化粒度、油雾分布、油束方向、射程和扩散锥角等。
这些特性应符合柴油机燃烧系统的要求，以使混合气形成和燃烧完善，并获得较高的功率和热效率。
喷油器分为开式和闭式两种。
开式喷油器结构简单，但雾化不良，很少被采用。
闭式喷油器广泛应用在各种柴油机上(见图)。
喷油器喷油嘴由针阀和针阀体这一对精密偶件组成。
调压弹簧将针阀紧压在针阀体上，使之呈关闭状态。
当喷油泵开始压油,油路内产生高压波,并以声速由喷油泵端向喷油嘴端传播。
油压作用到针阀的上锥面上，克服弹簧力使针阀升起，从而使燃油流进压力室经喷孔喷出。
油泵一旦停止供油，油压下降，在弹簧力作用下针阀当即关闭。
调整弹簧的松紧可以改变喷油器开启压力。
喷油器按头部形状分为孔式、轴针式和节流式。
4孔以下的喷油器用于半开式燃烧室（见柴油机）；孔数更多的喷油器大多用于开式燃烧室。
这种喷油器每孔可喷出锥角不大、射程较长的油束。
孔数、孔径和孔壁厚度对喷雾特性有影响，依柴油机机型而定。
轴针式喷油器用于涡流室、预燃室等分隔式燃烧室和复合式燃烧室中。
针阀头部的轴针穿过喷孔，形成环形喷射通路，能使喷出的油雾呈空心锥状。
节流式与轴针式类似，只是靠改变轴针形状使针阀上升时形成节流，借以改变喷油规律，使柴油机工作柔和。
喷油器嘴端与燃气接触，温度很高。
强化的柴油机常用长型喷油嘴，使针阀与针阀体的精密配合部分距燃烧室远些，以免这对偶件受热膨胀变形，发生卡滞。
大型高强化柴油机采用冷却式喷油嘴。
另有一种铅笔式喷油器，尺寸较小，既便于在缸盖上布置，又与燃气接触少，适用于小型高速柴油机。
喷油器电磁线圈的电阻是多少喷油器按其电磁线圈电阻的大小分类，可分为高阻抗型喷油器和低阻抗型喷油器两种。
低阻抗型喷油器电磁线圈的电阻较小，约3^_4Q，其控制电路上通常要串联1个电阻，起降压和限流的作用；这种喷油器在检修时不能直接和1 2V电源连接，否则会烧坏电磁线圈。
MULTEC 3喷油器使用说明书使用说明书注: 本说明书未经Delphi工程部许可不得发布给第三方.1.概述Multec 3喷油器（见附图）是德尔福公司设计开发并大批量生产的第三代喷油器产品。
在发动机管理系统基础控制原理中，喷油器的工作直接由发动机电子控制模块（ECM）直接驱动和控制。
在发动机管理系统的工程开发和应用项目发展过程中，标定工程技术人员将依照喷油器的燃油流量控制特性及发动机、附件和车辆的几何参数和参与燃烧的介质的状态参数，预先进行标定优化调试（亦被称为标定匹配），可使得系统根据发动机燃烧工作的瞬态工况要求，在发动机电子控制模块（ECM）内编辑输入相应的控制参数。
在发动机的实际工作过程中，喷油器将通过发动机管理系统的控制核心元件——发动机电子控制模块（ECM），及时地、精确地将适当数量的燃油喷入发动机进气歧管进而被吸入气缸参与进行燃烧。
发动机控制模块（ECM）将依据发动机转速、发动机进气温度、冷却液温度、进气流量（或节气门开度）、曲轴转速和曲轴位置信号及发动机排气中剩余氧含量来精确控制喷油器的喷射时间和喷射流量，由于采用了现代电子控制技术，控制精准，故可以有效控制减少发动机的有害物质的排放，更易于使发动机达到当今更加严格环境保护法规的要求。
2. 结构特征Multec 3喷油器的主要特点为：•结构设计精巧紧凑、外形尺寸小、质量轻•流量可根据客户实际需要进行设计调整•燃油喷射雾化锥形状态可根据发动机实际具体结构情况进行设计•喷油器可有单孔和多孔喷头形式•燃油喷射雾化状态均匀精细、可有效改善排放性能和燃油经济性•采用高效电磁线圈结构，耐久性能优良•燃油供给流量波动变化小，工作噪声低•最小工作电压低，但更适用于较高的系统燃油压力工作条件•结构简单，生产装配工艺性优良工作原理3.工作原理•静态线圈电阻12.0 Ώ±0.6 Ώ•最大端部燃油泄漏率0.6 cc/min•总成质量31克•正常工作电压 9---16.5伏•储存温度 -40 到60 °C•接插头规格德尔福派克电器12110179/12129140或代用品燃油喷射雾锥角度与双雾锥夹角图示说明5.接口技术要求德尔福公司推荐的Multec 3型喷油器装配接口加工尺寸注意：喷油器装配接口的表面光洁度必须得到保障，以防止喷油器的在装配过程中造成划伤损坏。
前言：本文所列之故障排除思路只考虑与该零部件有关的可能原因，其余与该零部件无关的可能原因请参考其他文献！德尔福共轨一、喷油器失效判断方法：故障现象1：缺缸、动力不足（1）、断缸：拔除单个喷油器电器插件，转速有无明显变化。
转速无变化或变化不明显则证明该缸工作不良。
（2）、电阻测量：正常喷油器两脚间电阻为0.8Ω左右，测量是否为开路或远大于正常值。
开路证明电磁阀损坏，更换故障喷油器；如电阻正常，读取是否报有相关喷油器开路、短路等故障码。
如有，请进行第（3）歩线路测量；如无，进行第（4）歩油路检查。
（3）、线路测量：拔下喷油器插件，量取其插件至ECU插件间的线路通断是否正常，有无对地短路、对电短路等现象。
如有，仔细排查线路；如无，将该插件插到其他正常喷油器上再次读取有无故障码，如故障码消失，更换故障喷油器；如仍有，请飞线排查原车线路。
（4）、油路检查：检查喷油器进油是否正常，如不正常，请检查来油情况；如正常，拔除喷油器回油管，观察是否成滴状、有节奏的回油状况。
如不正常，更换故障喷油器；如正常，进行第（5）歩检查。
（5）、外挂喷油器观察：将喷油器外挂在发动机缸外，打马达或着车观察喷油器喷油及雾化情况是否正常现象。
如不正常，更换故障喷油器，如正常，请考虑喷油器以外的缺缸原因。
（执行该步骤请务必注意拆装规范及清洁度！）故障现象2：无法启动（1）、故障读取：使用诊断仪读取有无喷油器开路、短路等故障码，缺缸过多会导致无法启动，如有缺缸迹象，请参照缺缸故障进行排除。
（2）、检查轨压能否建立：使用诊断仪监测实际轨压，检查打马达时实际轨压能否达到200bar（公斤）。
如能，进行第（4）歩外挂喷油器观察；如不能，进行第（3）歩油路检查。
（3）、油路检查：拔除喷油器回油管，观察是否成滴状、有节奏的回油状况。
如不正常，更换故障喷油器；如正常，进行第（4）歩检查。
（4）、外挂喷油器观察：将喷油器外挂在发动机缸外，打马达或着车观察喷油器喷油及雾化情况是否正常现象。
德尔福共轨喷射系统DCR基本介绍德尔福柴油机共轨喷射系统简称DCR（D elphi D iesel C ommon R ail）第一部分：简介1、系统组成德尔福柴油机共轨喷射系统采用了模块化设计技术，便于应用于不同结构和形式的发动机之上。
德尔福柴油机共轨喷射系统主要包括以下部件：-共用高压燃油储能器（共用油轨）；-高压燃油调节器（选装元件）；-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；-燃油喷射器（喷油器）；-发动机电子控制单元（ECU）；-燃油滤清器。
德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器，亦称为“共用油轨”。
通常被设计装配在发动机的气缸体或气缸盖上，由高压油泵向其提供高压燃油。
共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。
因此，系统燃油压力与发动机转速无关。
即使在很低的发动机转速下，如果需要，系统也可以提供高压燃油并进行高压燃油喷射。
一组若干个高压燃油喷射器将通过高压油管与共轨相连接。
系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。
2、目前应用状况德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。
由于系统采用模块化设计，因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。
根据相同的应用原则，德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。
3、德尔福柴油机共轨喷射系统DCR优势：1) 结构设计紧凑德尔福柴油机共轨喷射系统主要零部件设计精巧，外形尺寸小，非常适合现代两气门和四气门发动机使用。
2) 模块式系统构成每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构，可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。
