车用柴油喷油器常见故障及排除摘要：车用柴油喷油器是发动机燃烧系统中的重要零部件之一，直接影响机动车的性能和经济性。
然而，由于柴油喷油器长时间作业等原因，会导致一些常见故障的出现。
本文针对车用柴油喷油器的常见故障进行了总结，并对排除方法进行了详细说明，以便更好地维护和使用车用柴油喷油器。
关键词：车用柴油喷油器；故障；排除一、喷油器堵塞喷油器堵塞是车用柴油喷油器的常见故障，造成该故障的主要原因是油路通不畅，导致喷油器内积存过多的杂质和油垢。
此时，可以使用喷油器清洗液进行清洗，或者拆下喷油器进行更彻底的清洗。
二、喷油器泄漏喷油器泄漏会导致柴油喷入气缸不足，降低机动车的动力和燃油经济性。
喷油器泄漏的原因可能是喷嘴老化损坏，也可能是密封件失效。
解决该问题需要更换损坏的零部件和加强密封处理。
三、喷油器堆积杂质柴油喷油器在长时间作业后，会在喷嘴、导流锥等部位产生杂质、油污等物质，影响喷油器的正常工作。
解决该问题需要进行喷油器清洗和更换严重受损的零部件，还需定期更换机油和空滤器，降低杂质生成的可能性。
四、喷油器喷油过量或不足柴油喷油器喷油过量或不足甚至不喷油的现象都会降低机动车的性能和燃油经济性。
造成喷油器喷油过量或不足的原因很多，如压力不足、针阀老化失灵、油路阻塞等。
解决该问题需要进行喷油器清洁、地面平衡、更换受损的零部件等一系列检修措施。
五、喷油器启动困难柴油喷油器启动困难是指车辆在点火后，发动机很难开始运转，或者运转不稳定。
该故障的主要原因可能是压力不足、喷嘴堵塞、电磁铁失效等。
针对该问题，需要进行检修和更换相应零部件，确保喷油器的正常工作。
综上所述，车用柴油喷油器的常见故障确实是不可避免的，但只要及时采取正确的排除措施，就能够轻松地解决这些故障，并且更好地保养和使用柴油喷油器，提高机动车性能和燃油经济性。
六、喷油器噪音大喷油器噪音大是车用柴油喷油器的另一种常见故障，它往往由以下原因引起：零部件松动，受损或磨损；针阀芯柄弹簧松弱；油泵工作压力过高或者喷油器堵塞等。

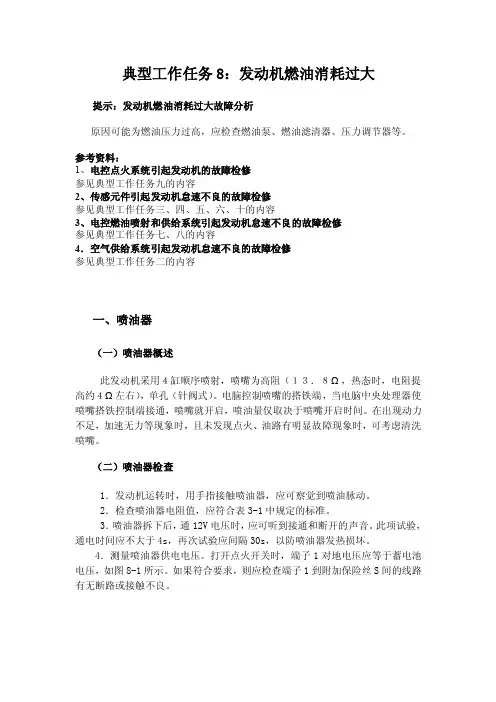

典型工作任务8：发动机燃油消耗过大提示：发动机燃油消耗过大故障分析原因可能为燃油压力过高，应检查燃油泵、燃油滤清器、压力调节器等。
参考资料：1、电控点火系统引起发动机的故障检修参见典型工作任务九的内容2、传感元件引起发动机怠速不良的故障检修参见典型工作任务三、四、五、六、十的内容3、电控燃油喷射和供给系统引起发动机怠速不良的故障检修参见典型工作任务七、八的内容4．空气供给系统引起发动机怠速不良的故障检修参见典型工作任务二的内容一、喷油器（一）喷油器概述此发动机采用４缸顺序喷射，喷嘴为高阻（１３．８Ω，热态时，电阻提高约４Ω左右），单孔（针阀式）。
电脑控制喷嘴的搭铁端，当电脑中央处理器使喷嘴搭铁控制端接通，喷嘴就开启，喷油量仅取决于喷嘴开启时间。
在出现动力不足，加速无力等现象时，且未发现点火、油路有明显故障现象时，可考虑清洗喷嘴。
（二）喷油器检查1．发动机运转时，用手指接触喷油器，应可察觉到喷油脉动。
2．检查喷油器电阻值，应符合表3-1中规定的标准。
3．喷油器拆下后，通12V电压时，应可听到接通和断开的声音。
此项试验，通电时间应不大于4s，再次试验应间隔30s，以防喷油器发热损坏。
4．测量喷油器供电电压。
打开点火开关时，端子1对地电压应等于蓄电池电压，如图8-1所示。
如果符合要求，则应检查端子1到附加保险丝S间的线路有无断路或接触不良。
图8-1 喷油器5．检查喷油器的滴漏。
拔下汽油压力调节器上的真空管和喷油器的插头及霍尔传感器的插头，从进气歧管上拆下汽油分配管连带四个喷油器，将4个喷油器头部放入V.A.G1602喷油器喷射速率测试仪的4个量杯内，把喷油器的一个触点与V.A.G1594测试线连接，测试线另一端夹住发动机接地点，把喷油器的另一个触点与V.A.G1348/A遥控开关、V.A.G1348-2相配的导线连接，导线另一端夹住蓄电池的正极。
用V.A.G1552进入03功能“电终控制诊断”，汽油泵运转，目测每个喷油器的滴漏。

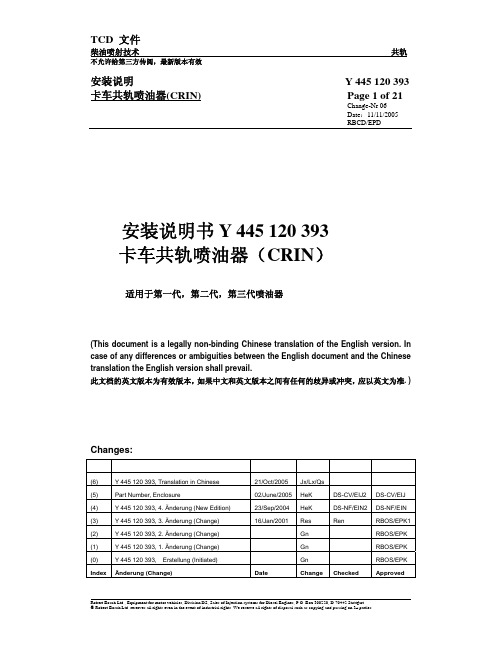

安装说明 Y 445 120 393 卡车共轨喷油器(CRIN) Page 1 of 21Change-Nr 06Date：11/11/2005RBCD/EPD 安装说明书Y 445 120 393卡车共轨喷油器（CRIN）适用于第一代，第二代，第三代喷油器(This document is a legally non-binding Chinese translation of the English version. In case of any differences or ambiguities between the English document and the Chinese translation the English version shall prevail.此文档的英文版本为有效版本，如果中文和英文版本之间有任何的歧异或冲突，应以英文为准. )Changes:(6) Y 445 120 393, Translation in Chinese 21/Oct/2005 Jx/Lx/Qs(5) Part Number, Enclosure 02/June/2005 HeK DS-CV/EIJ2 DS-CV/EIJ (4) Y 445 120 393, 4. Änderung (New Edition) 23/Sep/2004 HeK DS-NF/EIN2 DS-NF/EIN (3) Y 445 120 393, 3. Änderung (Change) 16/Jan/2001 Res Ren RBOS/EPK1 (2) Y 445 120 393, 2. Änderung (Change) Gn RBOS/EPK (1) Y 445 120 393, 1. Änderung (Change) Gn RBOS/EPK (0)Y 445 120 393, Erstellung (Initiated)Gn RBOS/EPK(Change) Date Change Checked Approved Index Änderung安装说明 Y 445 120 393 卡车共轨喷油器(CRIN) Page 2 of 21Change-Nr 06Date：11/11/2005RBCD/EPD目录0. 本文档适用范围 41. 气缸盖结构布置 41.1 概要 (4)1.1.1喷油器样式：内部高压连接 (5)1.1.2喷油器样式：外部高压连接 (6)1.2喷油器在气缸盖上的压紧 (6)1.2.1用压块紧固喷油器 (7)1.2.2用法兰紧固喷油器 (7)1.3燃烧室的密封 (8)1.4喷油器和气缸盖的安装及位置公差 (9)1.4.1内部高压连接 (9)1.4.2外部高压连接 (10)1.5回油 (11)1.5.1经过气缸盖的内部回油 (11)1.5.2经过电磁阀的外部回油 (12)1.5.3喷油器外部侧向回油 (12)1.6喷油器的电气连接 (12)1.6.1插件连接 (12)1.6.2螺纹连接 (12)2. 装配/拆卸 13 2.1清洁度 (13)2.2喷油器的装配 (13)2.2.1内接式高压连接 (13)2.2.2外部高压连接 (14)安装说明 Y 445 120 393 卡车共轨喷油器(CRIN) Page 3 of 21Change-Nr 06Date：11/11/2005RBCD/EPD2.3高压油管的装配/拆卸 (15)2.3.1外部高压连接喷油器的高压油管 (15)2.3.2内部高压连接喷油器的高压油管 (15)2.4回油系统的安装和拆卸 (16)2.4.1经电磁阀的外部回油 (16)2.5喷油器的拆卸 (17)2.6将密封圈从喷油器上取下 (18)3.附录. Y 445 122 360, 内接高压接头CRIN喷油器. Y 445 121 966,外接高压接头CRIN喷油器. 181 5376;03| DS-CV/EIJ2-Liz,安装顺序安装说明 Y 445 120 393 卡车共轨喷油器(CRIN) Page 4 of 21Change-Nr 06Date：11/11/2005RBCD/EPD0．本文档适用范围本文档适用于第1至3代共轨喷油器（CRIN1，CRIN2，CRIN3）。
喷油器的工作原理
喷油器，也称为喷射器，是一种将液体燃料以小颗粒的形式喷射到燃烧室中的装置。
其工作原理如下：
1. 燃料供给：喷油器通过燃料喷嘴从燃料供应系统中接收高压液体燃料。
燃料可以是汽油、柴油或其他燃料。
2. 压力增加：燃料进入喷油器后，经过喷油器内部的压力增加装置，使燃料的压力增大。
这种高压力有助于将液体燃料变成更细小的颗粒。
3. 喷孔喷射：高压下，燃料通过喷嘴上的微小喷孔，形成射流。
喷孔的数量和大小根据引擎的需求和设计进行调整。
4. 雾化混合：当燃料从喷孔喷出时，由于高压和高速的作用，燃料会被剪切成细小的颗粒，形成燃料雾化。
这些细小颗粒的燃料能够更好地与空气混合，提供更好的燃烧效果。
5. 进入燃烧室：经过雾化后，颗粒尺寸小的燃料被喷射到引擎的燃烧室内，与空气混合形成可燃气体。
6. 着火燃烧：由于燃烧室内的高温和压力，可燃气体被点燃，产生爆发力，推动活塞向下运动，驱使发动机工作。
这就是喷油器的基本工作原理，通过对燃料进行高压喷射和雾化混合，使其与空气充分混合并燃烧，提供动力给发动机。
不
同类型的喷油器有不同的设计和工作原理，但其目的都是将液体燃料转化为燃烧能源。
喷油器的工作原理
喷油器的工作原理是利用压力差和喷嘴的构造，将液体物质以细小液滴的形式喷射出来。
喷油器由一个容器、一个压力源和一个喷嘴组成。
首先，容器中装有待喷射的液体物质，例如汽油或药物溶液。
接下来，液体物质经过压力源的作用，产生一定的压力，使液体处于高压状态。
高压液体进入喷嘴内部的小孔。
喷嘴内设有一个狭窄的孔或者多个狭小出口，这些出口通常被称为喷孔。
当高压液体通过喷孔流出时，会因为喷孔的构造，形成一个小喷射流，将液体分成细小的液滴。
喷嘴通常使用锥形或者圆锥形的设计，这有助于将液体流通过喷孔加速，并产生更细小的液滴。
额外的辅助气体可以通过喷嘴周围的空气孔进入，从而形成一个雾化空气环境，帮助将液体分散为更小的颗粒。
最终，在液体通过喷孔喷出的同时，一个细小的液滴流云会形成，并以较高的速度飞出喷油器。
这样的工作原理使得喷油器能够将液体剂量准确、均匀地喷射到目标表面上。
柴油机喷油器的检查调整与安装摘要：喷油器是柴油机的主要总成部件之一，其技术状态好坏将直接影响柴油机的动力性和经济性。
重点介绍了喷油器的检查调整方法及安装要点，提高喷油器的使用性能，减少故障的发生。
关键词：柴油机；喷油器；检查喷油器的功用是将喷油泵送来的高压柴油以一定的喷射压力、喷注数量和角度，以雾状油束喷入燃烧室，促使燃油与压缩空气良好地混合，以达到较完善的燃烧。
在喷油器使用过程中，如果检查调整不正确或安装过程中操作不当，会破环喷油器总成原有的良好性能，从而使柴油机工作不良或无法工作。
下面我们从喷油器工作原理出发，重点介绍喷油器的检查调整方法及安装要点，以提高喷油器的使用性能。
1喷油器工作原理喷油器由喷油泵体、调整螺钉、调压弹簧、顶杆、喷油器偶件及罩帽等组成。
其中喷油器偶件是核心部件，也是燃油系三大偶件之一，其状态的好坏决定了喷油器的工作性能。
喷油器偶件由针阀和针阀体组成，为一高精度偶件，经成对研磨，不能互换。
针阀体内有针阀孔、环形油道、直油道、压力室和喷孔。
针阀头部有两个锥面和一个倒锥体形柱销。
大锥面处于压力室中，小锥面座落在喷孔内锥面上，也是一对经研磨的密封面。
倒锥体柱销伸入喷孔中，其作用是为使喷出的油雾形成一定锥角的油束。
在喷油泵的供油行程时，作用在针阀大锥面上的柴油压力克服调压弹簧的预紧力而上升。
当小锥面离开喷孔内锥面，使喷孔开启，高压柴油则经柱销与喷孔的环状间隙成一定的锥角，以雾状油束高速喷入燃烧室。
在喷油泵停止供油后，压力室内的柴油压力迅速下降，调压弹簧使针阀迅速落座封闭喷孔，使喷油断然中止。
经针阀与针阀体的配合间隙渗出的少量柴油，则经弹簧空腔、回油螺钉、回油管送回到柴油滤清器。
喷油器开始喷油时的压力叫喷油压力，是柴油机重要指标之一，由转动调压螺钉改变调压弹簧预紧力来调节。
2喷油器的检查与调整2.1喷油器的检查有条件的，可直接将喷油器装在喷油器试验台上按规定要求进行试验检查。
在没有喷油器试验台的情况下，可直接在柴油机上检查调整，可按下述两种方法进行：（1）先准备一个标准的喷油器（经检查调整喷油压力和喷雾质量都符合规定的喷油器）和一个三通接头，把它装在喷油泵（喷油泵必须供油正常）的出油阀接头上，进行对比检查。
一喷油器的作用与要求喷油器的作用是将喷油泵在一定时刻所供给的高压燃油雾化成细微的燃油颗粒喷入气缸,并分布到整个燃烧室中,使燃油的颗粒与空气进行良好的混合而形成可燃混合气体。
当喷油器工作不良时,会使柴油机起动困难,运转时冒黑烟,功率和经济性下降,转速不稳,出现噪音、“敲缸”、甚至灭火停车等现象。
柴油机对喷油器的工作要求是很严格的。
要有一定的喷油压力,喷射距离(即射程)还要有一定的喷雾锥角,喷雾情况要良好,喷出的柴油颗粒既细小,又大小均匀。
并能分布到整个燃烧室中,还应与喷油泵协同一致,使之喷射,确保截然地死始和结束。
二喷油器种类及结构特点喷油器的种类很多,当前船舶柴油机中,绝大多数采用的是液压启阀式喷油器(又称闭式)。
这种喷油器的结构情况对柴油机工作的影响,主要在于其前端核心部位的针阀和针阀体。
液压启阀式喷油器按喷孔数目可分为单孔喷油器和多喷孔喷油器两种。
单孔喷油器只有一个喷孔,位于喷油嘴中央。
喷孔直径相对较大,启阀压力较低,喷油压力相对较低,雾化质量较差,多用于小型高速柴油机上。
多孔喷油器有多个喷孔,可在喷油嘴顶端均布,或置于喷油嘴顶端单侧。
其孔径相对较小,启闭针阀的瞬时及喷油过程的喷油压力较高,雾化质量较好。
其喷注形状应与燃烧室形状匹配。
多用于船用中、低速柴油机。
三喷油器故障分析及排除方法喷油器位于燃烧室顶部,直接暴露在高温高压可燃混合气体中,工作温度高,工作条件差。
热负荷和机械负荷常常会引起针阀偶件密封不良、燃气回窜,甚至停止工作,此外,喷油器工作状况的好坏,直接影响柴油机的经济性、动力性、排放、可靠性等。
因此,对喷油器常见故障进行分析及排除是十分必要的。
喷油嘴主要损坏形式是磨损。
首先主要发生在针阀锥面和针阀体座面、针阀偶件圆柱配合面上;其次是针阀体端面腐蚀和喷孔的孔径扩大和失圆。
这对精密偶件出现的问题较多,喷油器经常发生磨损的部位有密封锥面、喷孔、针阀与针阀孔导向面。
(1)针阀锥面和针阀体座面的磨损是由于喷油器弹簧的冲击与柴油中杂质的冲刷所致。

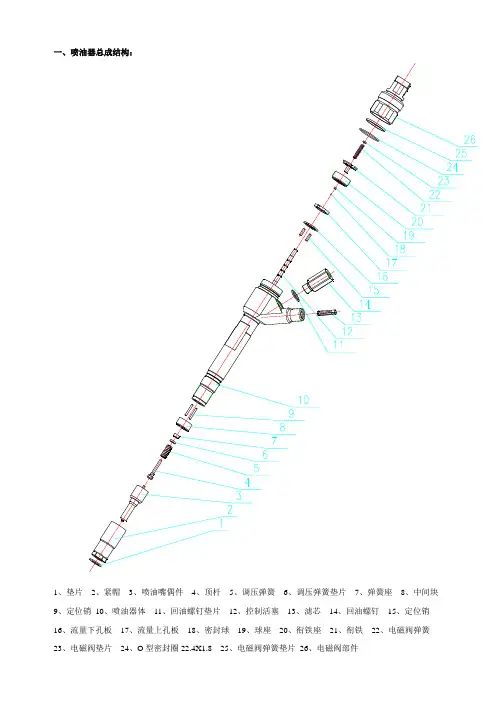

23、电磁阀垫片24、O型密封圈22.4X1.8 25、电磁阀弹簧垫片26、电磁阀部件
二、工作原理：
当柴油机工作时，来自喷油泵的高压柴油通过高压油管送到喷油器，经滤芯以及喷油器体和针阀体内的油道进入油嘴内的压力室，油压作用在针阀的承压锥面上，产生向上的推力，当此推力超过调压弹簧的预紧力时，针阀升起并将喷孔打开，高压柴油经喷孔喷入燃烧室。
针阀升起的最大高度即针阀升程，由中间块的端面限制。
当喷油泵停止供油时，油嘴压力室内的油压迅速下降，针阀在调压弹簧的作用下瞬即落座，将喷孔关闭，终止喷油。
在喷油器工作期间，有少量的柴油从针阀与针阀体配合表面之间的间隙中漏出，并沿顶杆周围的缝隙上升,最后通过回油管及接头流回燃油滤清器，这部分柴油在流过针阀偶件时对偶件起润滑作用。
柴油喷油器工作原理
柴油喷油器是一种用于发动机燃烧室内喷射燃油的设备。
它的工作原理如下：
1. 燃油供给：柴油从燃油箱通过燃油泵被送入高压油管。
高压油管将燃油输送到喷油器。
2. 压力累积：在高压油管中，燃油受到燃油泵的持续供压而逐渐增加压力。
这样可以确保喷油器在喷射过程中能够提供足够的燃油压力。
3. 压力调节：柴油喷油器内部有一个压力调节器，它通过控制喷油器的喷油压力来控制燃油喷射的强度。
通过调整压力调节器，可以改变喷油器的喷油量和喷射角度。
4. 喷油：当发动机的控制系统发送喷油指令时，喷油器内部的电磁阀会开启。
燃油被压力推动，通过喷孔被快速喷射到燃烧室内。
喷油的时间和喷油量由控制系统根据发动机的工作状态来决定。
5. 燃烧：喷射的燃油在燃烧室内与空气混合，并在高温高压环境下被点火燃烧。
这种燃烧过程产生的能量推动活塞运动，驱动发动机工作。
总体来说，柴油喷油器通过控制喷油量、喷油时间和喷油角度，以确保足够的燃油被喷射到燃烧室内，从而实现高效的燃烧和发动机的正常运行。
柴油机喷油器原理
柴油机喷油器是一种用于将燃油喷射到气缸内部的装置，它起到控制燃油量和喷射时间的关键作用。
喷油器的工作原理可以分为以下几个步骤：
1. 燃油供给：柴油机的燃油由燃油泵提供，经过燃油管路进入喷油器。
2. 高压形成：喷油器内部有一个高压腔，当燃油进入喷油器后，被一个活塞压缩，形成高压。
3. 压力调节：喷油器上有一个压力调节器，可以根据需要调节喷油器的工作压力。
调节器的作用是使喷油器能够在不同负荷下工作，并保持喷油的稳定性。
4. 喷油控制：喷油器的另一个重要组件是喷油嘴，它通过喷孔将燃油喷射到气缸内部。
喷油嘴上有一个喷油针阀，可以控制喷油孔的开闭。
当喷油针阀打开时，高压燃油通过喷油孔喷射到气缸内部。
5. 喷油时间控制：喷油时间是由喷油器的控制系统决定的，它根据发动机的工作状态和负荷要求来确定。
控制系统通常使用电磁阀或机械调节器来控制喷油时间。
总的来说，柴油机喷油器的工作原理就是通过高压形成、压力调节、喷油控制和喷油时间控制等步骤，将燃油按照一定的压力和时间喷射到气缸内部，以实现高效燃烧和动力输出。
2024年任务五喷油器的检查与清洗学习教案一、教学内容本节课的教学内容来自《汽车维修技术》教材第四章“燃油喷射系统”的第5节“喷油器的检查与清洗”。
详细内容包括：喷油器的作用与结构、喷油器的工作原理、喷油器的检查方法、喷油器的清洗流程及其注意事项。
二、教学目标1. 理解喷油器在燃油喷射系统中的作用及其结构。
2. 掌握喷油器的工作原理及检查、清洗方法。
3. 能够独立完成喷油器的检查与清洗工作。
三、教学难点与重点教学难点：喷油器的拆装、检查及清洗流程。
教学重点：喷油器的工作原理、检查方法和清洗技巧。
四、教具与学具准备1. 教具：喷油器实物、燃油喷射系统教学模型、演示用清洗工具。
2. 学具：每组一套喷油器拆装工具、清洗剂、抹布等。
五、教学过程1. 实践情景引入（5分钟）通过展示一台存在喷油器故障的汽车，让学生了解喷油器在汽车维修中的重要性。
2. 理论知识讲解（10分钟）讲解喷油器的作用、结构及其工作原理。
3. 案例分析（5分钟）分析实际维修案例，让学生了解喷油器故障的表现及其原因。
4. 例题讲解（10分钟）讲解喷油器检查与清洗的步骤、方法和注意事项。
5. 随堂练习（5分钟）让学生结合教材，回答关于喷油器检查与清洗的问题。
6. 实操演示（10分钟）现场演示喷油器的拆装、检查和清洗流程。
7. 学生实操（20分钟）学生分组进行喷油器检查与清洗实操练习，教师巡回指导。
教师对学生的实操表现进行点评，强调操作要点。
六、板书设计1. 喷油器的作用与结构2. 喷油器的工作原理3. 喷油器的检查与清洗流程1) 检查步骤2) 清洗步骤3) 注意事项七、作业设计1. 作业题目：请简述喷油器的作用、结构及其工作原理，并说明如何检查与清洗喷油器。
2. 答案：见教材第四章第5节。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生在实操过程中的表现，以及需要改进的地方。
2. 拓展延伸：鼓励学生深入了解燃油喷射系统其他部件的维护与保养，提高综合维修能力。
喷油器试验操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!喷油器试验操作流程如下：1. 准备工作确保试验台和喷油器的清洁，无杂质和油污。
主机喷油器试验装置操作说明1．泄漏和泄油试验将高压阀（4）的手柄扳到“OPEN”位置，然后顺时针转动调压阀（3），直到压力表（7）和（8）读数达到200bar左右，压力表（5）此时的读数约为20-50bar，检查喷嘴有处无滴漏。
然后将高压阀（4）扳到“CLOSE”位置（4a），观察压力表（7）和（5）的读数，大约5-10bar左右，喷油器的滑阀将开启，这可以从压力表（5）有一个快速的压力降看出。
2．开启压力将高压阀（4）的手柄扳到“OPEN”位置，顺时针转动调压阀（3）直到燃油从喷孔喷出，检查开启压力，在压力表（7）上读数在250±20bar之间。
3．喷射方向顺时针转动调压阀（3），直到显示清晰的喷射方向，喷射的油束应能通过喷射样板上的小孔。
结束试验后，高压阀（4）手柄扳到“CLOSE”位置（4a）。
4．雾化试验顺时针转动调压阀（3）直到压力表（8）读数达到600Bar.将全冲程阀（1）扳到左边，当泵活塞到达顶点后释放该阀，然后向“OPEN”方向快速扳动高压阀（4）手柄，同时仔细观察雾化状况。
当压力表（5）和（7）读数为0bar时，上述操作可能要重复进行。
注意：每次雾化试验，都需要操作满冲程阀（1），完成试验后逆时针转动调压阀（3），知道压力表（6）的读数为0bar,回油阀（2）逆时针转动直到压力表（8）读数为0bar，然后逆时针关闭回油阀（2）。
5．O-RING密封试验泵油至喷油器泄油孔有油流出，然后用堵塞封住泄油孔，顺时针转动调压阀（3），直至压力表（7）和（8）读数到100bar，将高压阀（4）手柄扳至（4B）位置，100bar的压力应能保持数分钟。
此时检查喷油器阀头处是否有泄漏。
6．结束试验完成试验后，逆时针转动调压阀（3）直到压力表（6）读数为0bar。
逆时针转动回油阀（2），高压阀（4）手柄到“OPEN”，系统中的压力油将完全卸压，然后拆除喷油器。
关于最高压力：当压力表（6）读数到9bar时，装置输出压力将达到最大值600bar。
czs-1喷油器试验台说明书
1、操作前的准备
a、试验台后面燃油喷射烟雾排放伸缩管(自备、将燃油烟雾引至室外，检查排放效果是否良
好。
b、电源线由试验台底座孔引入，采用三相四线制，单根导线的截面积不应小于1、5mm”，接于电源开关输入端。
c、打开试验台盖板，向液压油箱内注入适量经过过滤的液压油，采用YA-N32或N46牌号的普通油即可。
向燃油箱内注入经过良好沉淀过滤的柴油与机油的混合油(推荐混合比: 8: 3、。
d、接通电源后，试验台左右数字显示屏应显示“0000”。
启动油泵电机，检查油泵转向，按操作面板、上的文字标识进行试操作，空运行，各相对运动部件应自如、无阻滞，电动机、油泵运行无噪音，数字显示应正常。
2、操作顺序
a、按1键可进入开启压力检测试验状态，即启喷压力试验，压力显示窗显示每次启喷时的压力峰值，使用者可与指针式压力表所显示的动态压力值相互对照，缓慢精确调整被试件的启喷压力。
b、按2键进入喷射性能试验状态，这时左显示窗口显示喷射频率，亦即喷射速度，右窗口显示“喷射次数”。
c、按3键可进入DF4、DF11等机车柴油机用喷油器密封试验状态。
d、按4键可进入DF4D等机车柴油机用BryceT字型系列NTDL喷油器密封试验状态。
e、按5键进入运行压力显示状态，此时左数显窗显示当前瞬时燃油压力值，使用者可与指针式压力表对照使用。
柴油发电机燃油系统说明（一）引言概述：柴油发电机燃油系统是发电机的重要组成部分，负责为发动机提供燃料供应。
本文将从燃油供应系统、燃油喷射系统、燃油过滤系统、燃油泵和燃油喷嘴等五个大点进行详细介绍。
正文内容：1. 燃油供应系统1.1 燃油储罐：储存柴油，保持燃料的纯净度和压力稳定。
1.2 燃油供给泵：将燃油从储罐抽取，并供应给喷油泵。
1.3 燃油滤清器：过滤燃油中的杂质，确保燃料的清洁。
1.4 燃油回油管：将未被喷射的燃油返回到燃油储罐。
2. 燃油喷射系统2.1 喷油器：将燃油精确喷射到气缸中，控制燃油的供应量以适应发动机负荷和速度的变化。
2.2 喷嘴：控制喷油的角度和喷射压力，确保燃油均匀喷射，提高燃烧效率。
2.3 燃油喷射泵：负责向喷油器提供燃油，控制喷油的时间和压力。
3. 燃油过滤系统3.1 主油滤器：过滤燃油中的大颗粒杂质，并防止其进入燃油喷嘴。
3.2 副油滤器：过滤燃油中的小颗粒和微生物，保持燃油的洁净度。
3.3 水分分离器：将燃油中的水分与燃油分离，防止水分对燃油系统的损坏。
4. 燃油泵4.1 高压泵：将燃油加压到喷油器的工作压力，确保燃油喷射的需求。
4.2 低压泵：将燃油从储罐抽取并送往高压泵，保证供油的稳定性。
5. 燃油喷嘴5.1 喷油角度和喷射压力的调整：根据发动机工作负荷和速度的变化，调整喷射的角度和喷射压力，确保燃烧效率和排放性能的最佳表现。
5.2 喷油器的清洁维护：定期对喷油器进行清洁维护，防止堵塞和喷射不均匀。
总结：柴油发电机燃油系统是保证发电机正常运行的关键部件之一。
通过燃油供应系统、燃油喷射系统、燃油过滤系统、燃油泵和燃油喷嘴等五个大点的详细介绍，我们对柴油发电机燃油系统的工作原理和功能有了更深入的了解。
人们在使用和维护柴油发电机时，应按照相应的操作规范和维护要求，确保燃油系统的正常工作和发电机的高效稳定运行。
简述喷油器的检测步骤喷油器是发动机燃油系统中的重要组成部分，它负责将燃油喷射到发动机的气缸中。
为了确保喷油器的正常工作，需要进行定期的检测。
以下是喷油器的检测步骤：1.喷油器外观检查：首先检查喷油器的外观是否有明显的损坏或变形，如裂痕、变形等。
还要检查喷油器的连接零件是否松动或渗漏。
2.喷油器清洁：使用专门的喷油器清洁剂，将喷油器浸泡于清洁液中一段时间，然后使用喷油器清洗机清洗，以去除喷油器内部的碳积和污垢。
3.喷油器喷射流量测试：将喷油器连接到喷油量测定器上，启动发动机并使其处于适当的工作状态。
测试测量每个喷油器的喷油量，确保它们在规定的范围内。
4.喷油器喷雾均匀性测试：使用高压喷雾器或专用喷雾检测试剂，喷射在待测喷油器的正面。
观察喷雾是否均匀，没有滴液或喷射方向偏斜等问题。
5.喷油器电阻测试：使用万用表测量喷油器的电阻值。
比较测量结果与规定值，确保电阻值在允许的范围内。
6.喷油器喷孔堵塞检查：使用专用的检测工具，检查喷油器的喷孔是否堵塞。
如果发现堵塞，使用适当的方法清洁喷孔，使其恢复通畅。
7.喷油器密封性检查：使用手持吹气枪将压缩空气送入喷油器的进燃料口，观察是否有气体泄漏。
如果有泄漏，则需要更换喷油器的密封件。
8.喷油器喷油时间和压力测试：使用专门的测试设备，测量喷油器的喷油时间和压力，以确保它们在规定的范围内。
以上是喷油器的一般检测步骤，具体步骤可能会根据不同型号的喷油器而有所差异。
在进行喷油器检测时，应严格按照相应的操作规程和检测仪器的使用说明进行。
若发现故障或异常，应及时修理或更换喷油器，以确保发动机的正常运行。
MULTEC 3喷油器
使用说明书
使用说明书
注: 本说明书未经Delphi工程部许可不得发布给第三方.
1.概述
Multec 3喷油器（见附图）是德尔福公司设计开发并大批量生产的第三代喷油器产品。
在发动机管理系统基础控制原理中，喷油器的工作直接由发动机电子控制模块（ECM）直接驱动和控制。
在发动机管理系统的工程开发和应用项目发展过程中，标定工程技术人员将依照喷油器的燃油流量控制特性及发动机、附件和车辆的几何参数和参与燃烧的介质的状态参数，预先进行标定优化调试（亦被称为标定匹配），可使得系统根据发动机燃烧工作的瞬态工况要求，在发动机电子控制模块（ECM）内编辑输入相应的控制参数。
在发动机的实际工作过程中，喷油器将通过发动机管理系统的控制核心元件——发动机电子控制模块（ECM），及时地、精确地将适当数量的燃油喷入发动机进气歧管进而被吸入气缸参与进行燃烧。
发动机控制模块（ECM）将依据发动机转速、发动机进气温度、冷却液温度、进气流量（或节气门开度）、曲轴转速和曲轴位置信号及发动机排气中剩余氧含量来精确控制喷油器的喷射时间和喷射流量，由于采用了现代电子控制技术，控制精准，故可以有效控制减少发动机的有害物质的排放，更易于使发动机达到当今更加严格环境保护法规的要求。
2. 结构特征
Multec 3喷油器的主要特点为：
•结构设计精巧紧凑、外形尺寸小、质量轻
•流量可根据客户实际需要进行设计调整
•燃油喷射雾化锥形状态可根据发动机实际
具体结构情况进行设计
•喷油器可有单孔和多孔喷头形式
•燃油喷射雾化状态均匀精细、可有效改善
排放性能和燃油经济性
•采用高效电磁线圈结构，耐久性能优良
•燃油供给流量波动变化小，工作噪声低
•最小工作电压低，但更适用于较高的系统
燃油压力工作条件
•结构简单，生产装配工艺性优良
工作原理
3.工作原理
•静态线圈电阻12.0 Ώ±0.6 Ώ
•最大端部燃油泄漏率0.6 cc/min
•总成质量31克
•正常工作电压 9---16.5伏
•储存温度 -40 到60 °C
•接插头规格德尔福派克电器12110179/12129140或代用品燃油喷射雾锥角度与双雾锥夹角图示说明
5.接口技术要求
德尔福公司推荐的Multec 3型喷油器装配接口加工尺寸
注意：喷油器装配接口的表面光洁度必须得到保障，以防止喷油器的在装配过程中造成划伤损坏。
6.喷油器的喷射目标定位
喷油器的装配设计布置的另一项重要要求是要保证其喷出的燃油应均匀地喷到发动机进气门头部。
如图所示。
为达此目的，合理设计选择喷油器的喷雾锥角和正确调整喷油器的装配位置和装配角度显得更加重要。
选择合适的喷油器的喷雾锥角，可保证尽量减小或避免造成湿壁（一部分燃油被喷射到进气歧管壁面上）现象。
有助于降低有害物质排放，改善发动机冷启动性能。
喷油器的喷射目标定位原理图示
喷油器的端部至进气门头部的距离须加以控制。
推荐的尺寸范围在70-120毫米之间。
过长或过短对于燃油喷射的效果都会造成不利的影响。
德尔福Multec 3喷油器的径向定位采用其两端的橡胶密封圈进行定位。
喷油器的装配应活动（旋转）自如，喷油器与进气歧管总成和燃油导管之间经过装配紧固前后，均不得存在任何装配应力。
9. 使用过程中的一般失效模式及其预防解决措施
重要提示重要提示：：所有如下判定所有如下判定，，是基于整车是基于整车、、线束及其它系统零部件功能正常。
• 燃油喷油器堵塞：请用专用设备（如超声波）和专用清洗剂进行清洗 • 喷油器燃油泄漏：用零件号完全相同的喷油器更换
• 电磁线圈损坏：请用万用表测量喷油器电磁线圈电阻，如读数显示约为12
欧姆左右，则喷油器电磁线圈正常；如线圈电阻为无穷大，则表示线圈已经发生断路故障。
• 为确保连接的可靠性，尽量减少对接插头的插拔次数。
10. 保养维修
10.1 调整调整：：
喷油器自身无须作任何调整。
10.2 喷油器的更换：
用户只能更换零件号完全相同的喷油器。
11. 其它
11.1收货和储存
收货方应检查每个包装箱。
检查标签，确认零件号。
如发现喷油器运输托盘有严重变形或破损，须及时向德尔福公司有关部 门反馈。
请德尔福公司有关部门确认之后再行使用
在工厂内部转运时，应特别注意避免喷油器被损坏和污染。
应将喷油器/油轨总成存储在干燥,凉爽,无尘的环境中.不能将喷油器/油轨/发动 机或部分装配的车辆存储在无保护的环境中。
喷油器严禁沾染水和其它液体污染物,否则可能导致喷油器损坏.
经发动机和整车测试后的喷油器的存储期不得超过3个月,并应在试车燃油中添 加Sta-Bil 或类似的添加剂.具体使用方法请向添加剂生产厂家咨询。
1.2 售后服务和保证
11.2
售后服务和保证
售后服务和保证
客户可以根据与德尔福签署的质量保证协议规定条款进行按合同中的退货条例及索赔事项进行退货和索赔。
德尔福公司客户服务工程师（CSE）有义务负责及时与客户联系，将因质量问题所退回的喷油器运回公司，并按协议规定的方式予以退货,换货。
如果德尔福在客户当地尚没有常驻客户服务工程师的地区，销售人员可将本公司客户服务工程师的联系方法通知顾客。
售后服务具体事宜将由客户服务工程师进行全权处理。
不论顾客以口头还是书面方式对本公司产品提出不满和投诉意见，接到这些投诉反映的部门均有义务及时地将这些客户的反映信息传递给德尔福公司销售部和客户服务工程师，由客户服务工程师在“顾客投诉清单”上进行详细登记，并责成相关部门予以解决，保证在24小时之内反馈顾客。
客户服务工程师负责与顾客联系，确认其反映和投诉的具体情况和详细内容，必要时应协调德尔福公司的内部相关部门人员前往现场确认。
第11页 共 11页
发动机管理系统零部件使用说明书。
