德尔福（DELPHI）MT20电喷系统工作原理湖南长丰猎豹奇兵是国内性价比较高的低档SUV车型，该车型搭载4RB1发动机，采用DELPHIMT20 多点程序控制燃油顺序喷射系统。
猎豹奇兵4RB1发动机采用了DELPHI的无分电器直接点火（Distributor-Less Ignition）和三元催化器后处理技术闭环控制系统。
DELPHI的MT20电喷系统主要由空气供给系统、燃油供给系统、电子控制系统3部分组成，如图1所示。
一、空气供给系统MT20电喷系统的空气供给系统主要由空气滤清器、节流阀体、传感器等组成。
节流阀体采用德尔福生产的17202037型号，该阀体由节气门室、节气门位置传感器、怠速控制阀等组成。
节流阀体的功能是控制发动机工作时的进气量，它是电喷系统与驾驶员最基本的对话渠道。
MT20电喷系统的节气门位置传感器是线性可变电阻结构，其滑动端子由节气门轴带动，开度在7％～93％之间，工作电压是（5±0.1）V。
节气门的开度不同时，该传感器所反应给ECM的电阻信号也不同，系统根据它输出的信号值及其变化速率判定发动机的实时负载和动态变化状况。
怠速控制阀的功能是控制阀体旁通气道的流通面积，以调节进入发动机的空气量，实现对发动机怠速的控制。
怠速控制阀的主体是一只步进电动机（型号：02851C0513），ECM通过数字化的方波信号控制阀门的进退和移动量。
该电动机的线圈电阻：（53±5）Ω；线圈电感：（33±6）mH；工作电压：7.5～12V；极限电压：3.5～14V。
其工作原理如图2所示。
MT20电喷系统采用D型空气供给系统，通过绝对压力传感器检测进气歧管的真空度来测量发动机吸入空气量。
采用绝对压力传感器，依据发动机的负荷变化测出进气歧管内绝对压力的相应值，进而测算发动机的进气量。
采用D型空气供给系统比L型成本低，更容易实现降低整车成本。
二、燃油供给系统MT20电喷系统采用有回油供油系统，主要包括油箱、燃油泵、燃油滤清器、油轨等部件。
德尔福中国车用发动机电控管理系统1.系统简介德尔福中国车用系列汽油发动机电控管路系统采用电脑闭环控制多点燃油喷射, 无分电器直接点火和三元催化器后处理技术.发动机的供油和怠速采用的是闭环控制; 四个汽缸分为1-4, 2-3 两组, 分别进行供油和点火的控制; 采用三元催化器对发动机燃烧后的气体进行后处理, 使之转化为无害气体排到大气2.系统特点2.1.闭环控制自学习系统德尔福系统采用了闭环控制自学习系统, 它能有效地消除系统及相关机械零部件的制造差异, 提高整车的综合一致性; 还可消除车辆在实际使用后由于磨损等原因造成的误差.2.2.无分电器直接点火系统无分电器直接点火系统是靠电脑直接控制两只点火线圈点燃火花塞. 采用此技术使得装配简便易行, 无需任何使用中的调整调整, 保证了优良的生产和终身使用一致性, 不存在分电器系统的磨损和积碳之忧; 同时, 较小的电磁干扰释放保证了整车其他电器的正常工作.2.3.三元催化器后处理三元催化器后处理技术, 使发动机燃烧后排除的有害气体一氧化碳(CO), 碳氢化合物(HC)和氮氧化合物(Nox)转化生成无害气体, 从而保护环境, 并免除使用过程中的复杂调试.2.4.分组控制发动机的四个汽缸被分为1-4和2-3两组, 系统分别对其进行供油和点火的控制. 分组控制能使系统的结构得到最佳的优化和简化, 从而降低零部件及制造加工的成本, 并使检修和维护更加简便.2.5.高精度的转速测量系统系统采用高分辨率的速度传感装置, 是传统的分电器精度的30倍, 并且没有调整和磨损之忧, 从而使电脑对发动机的控制更加精确.2.6.怠速控制系统电脑对发动机的怠速进行闭环控制, 确保了怠速稳定. 同时电脑和怠速控制系统系统的协同工作使得发动机的冷起动特别是冬季寒带冷起动性能大大改善.2.7.高能点火系统高能, 超高压和高精度免维护曲轴位置测定系统, 保证了点火的准确和有效.2.8.碳罐蒸发控制系统电脑根据发动机转速和负荷的状况, 通过碳罐清洗电磁阀精确控制碳罐清洗的工作时刻和速率, 保证了整车燃油蒸发达标和发动机性能.2.9.电脑防盗系统电子防盗系统功能为即插即用式. 在装配了防盗系统后, 若防盗器未收到来自钥匙的正确密码, 电脑将控制系统不喷油和不点火,使发动机不能起动工作, 实现真正意义上的防盗功能.2.10.燃油泵保护控制燃油泵的保护控制方案确保了燃油泵不会在燃油耗尽时而空运行, 同时还保证发动机再起动性能.2.11.电脑空调空调控制功能电脑在发动机特定工况时对空调系统的控制确保了发动机的工作环境和动力输出. 电脑的空调控制功能为即插即用时, 为用户随时选装空调提供方便.2.12.溢油断油控制在发动机淹缸时, 可将油门踏板踩到底同时起动发动机, 此时电脑会控制喷嘴停止喷油, 以使气缸中多余汽油在发动机的转动过程中排出.2.13.减速断油控制发动机减速时, 电脑将控制停止供油, 这样可以大大降低发动机有害排放物的生成, 同时也能提高燃油经济性.2.14.自我诊断功能电脑可在系统中的一个或几个零部件工作异常时, 及时地通过信号灯提醒车辆的用户进行必要的检查和维修. 同时采用应急旁路控制程序, 控制发动机工作, 以保正用户将车辆驾驶到维修站维修而不至于抛锚路边.2.15.排放控制经国家指定机构测试, 系统与整车配合, 完全达到欧洲2号排放法规的要求.2.16.电子风扇控制功能电脑可对电子冷却风扇进行双速控制, 客户在购车后, 也可随时加装电子风扇, 以改善发动机经济性和过热现象.2.17.程序在线更新功能电脑无需拆卸和更换硬件即可改变控制程序, 可为客户提供发动机控制软件的升级服务.2.18.故障指示及通讯功能系统可为不同的人员提供五种不同的人机通讯功能:∙发动机故障指示灯 - 当系统或零部件出现故障时,它提醒车辆驾驶人员及时维修.∙发动机故障指示灯的代码频闪 - 这是最经济,简单获取故障代码的手段.∙系统故障读码器 - 可方便, 快速地读取系统故障代码.∙电喷系统故障诊断仪- 可用于统的故障诊断和发动机工作状态分析, 适用于维修站, 整车下线检查∙PC-HUD分析软件 - 德尔福提供PC-HUD软件, 无需昂贵的硬件, 使用普通计算机即可进行发动机的状态分析和故障诊断.2.19.零部件检测功能整车厂和维修部均可使用故障诊断仪或计算机对所有电脑控制零部件进行功能检测, 确保交付给客户的整车质量.。

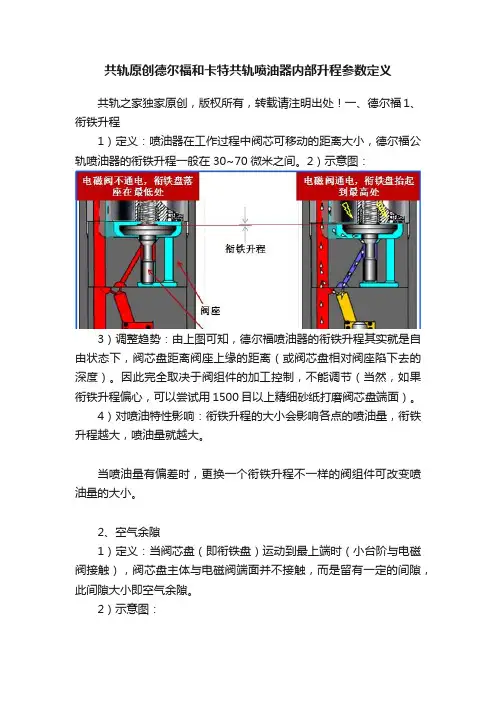

共轨原创德尔福和卡特共轨喷油器内部升程参数定义共轨之家独家原创，版权所有，转载请注明出处！一、德尔福1、衔铁升程1）定义：喷油器在工作过程中阀芯可移动的距离大小，德尔福公轨喷油器的衔铁升程一般在30~70微米之间。
2）示意图：3）调整趋势：由上图可知，德尔福喷油器的衔铁升程其实就是自由状态下，阀芯盘距离阀座上缘的距离（或阀芯盘相对阀座陷下去的深度）。
因此完全取决于阀组件的加工控制，不能调节（当然，如果衔铁升程偏心，可以尝试用1500目以上精细砂纸打磨阀芯盘端面）。
4）对喷油特性影响：衔铁升程的大小会影响各点的喷油量，衔铁升程越大，喷油量就越大。
当喷油量有偏差时，更换一个衔铁升程不一样的阀组件可改变喷油量的大小。
2、空气余隙1）定义：当阀芯盘（即衔铁盘）运动到最上端时（小台阶与电磁阀接触），阀芯盘主体与电磁阀端面并不接触，而是留有一定的间隙，此间隙大小即空气余隙。
2）示意图：3）调整趋势：与衔铁升程一样，德尔福喷油器的空气余隙也是由阀组件生产加工控制的，不能调节，如上图所示。
4）对喷油特性影响：空气余隙越大，喷油量越小。
不过影响不如衔铁升程明显。
3、针阀升程1）定义：喷油器在工作过程中油嘴针阀的最大位移就叫做针阀升程。
2）示意图：3）调整趋势：德尔福喷油器的针阀升程不可以调整。
它的大小由回油隔板的孔深度和针阀伸出量共同决定。
4）对喷油特性影响：针阀升程越大，喷油量也越大。
4、电磁阀弹簧力1）定义：电磁阀弹簧有一个预设力，它用来压紧密封小球，以密封住阀座控制腔里的高压燃油。
电磁阀弹簧力不能太小，否则高压燃油会从座面泄漏出来。
也不能太大，否则小球开启缓慢甚至打不开。
电磁阀弹簧力的大小可由改变调整块厚度进行调节。
2）示意图：3）调整趋势：调整块越长，电磁阀弹簧力越大。
4）对喷油特性影响：电磁阀弹簧力越大，喷油量就越小。
电磁阀越小，喷油量就越大。
对中速点油量的影响尤其显著。
5、油嘴弹簧力1）定义：油嘴弹簧有一个预设力，它用来压紧针阀，以密封住喷孔阻止燃油喷射。

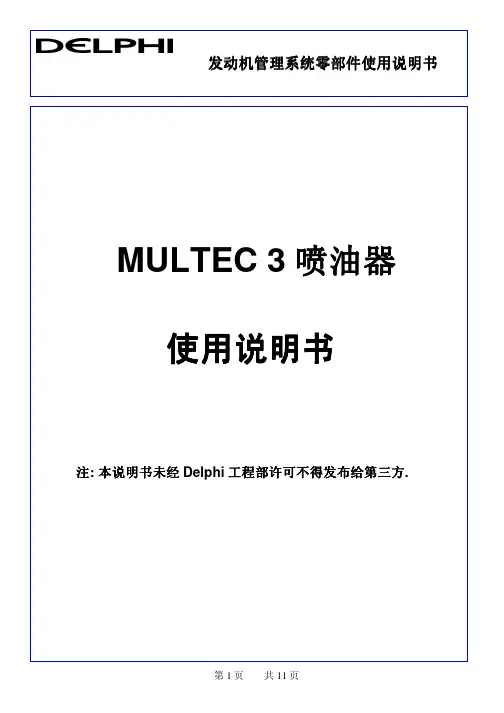

MULTEC 3喷油器使用说明书使用说明书注: 本说明书未经Delphi工程部许可不得发布给第三方.1.概述Multec 3喷油器（见附图）是德尔福公司设计开发并大批量生产的第三代喷油器产品。
在发动机管理系统基础控制原理中，喷油器的工作直接由发动机电子控制模块（ECM）直接驱动和控制。
在发动机管理系统的工程开发和应用项目发展过程中，标定工程技术人员将依照喷油器的燃油流量控制特性及发动机、附件和车辆的几何参数和参与燃烧的介质的状态参数，预先进行标定优化调试（亦被称为标定匹配），可使得系统根据发动机燃烧工作的瞬态工况要求，在发动机电子控制模块（ECM）内编辑输入相应的控制参数。
在发动机的实际工作过程中，喷油器将通过发动机管理系统的控制核心元件——发动机电子控制模块（ECM），及时地、精确地将适当数量的燃油喷入发动机进气歧管进而被吸入气缸参与进行燃烧。
发动机控制模块（ECM）将依据发动机转速、发动机进气温度、冷却液温度、进气流量（或节气门开度）、曲轴转速和曲轴位置信号及发动机排气中剩余氧含量来精确控制喷油器的喷射时间和喷射流量，由于采用了现代电子控制技术，控制精准，故可以有效控制减少发动机的有害物质的排放，更易于使发动机达到当今更加严格环境保护法规的要求。
2. 结构特征Multec 3喷油器的主要特点为：•结构设计精巧紧凑、外形尺寸小、质量轻•流量可根据客户实际需要进行设计调整•燃油喷射雾化锥形状态可根据发动机实际具体结构情况进行设计•喷油器可有单孔和多孔喷头形式•燃油喷射雾化状态均匀精细、可有效改善排放性能和燃油经济性•采用高效电磁线圈结构，耐久性能优良•燃油供给流量波动变化小，工作噪声低•最小工作电压低，但更适用于较高的系统燃油压力工作条件•结构简单，生产装配工艺性优良工作原理3.工作原理•静态线圈电阻12.0 Ώ±0.6 Ώ•最大端部燃油泄漏率0.6 cc/min•总成质量31克•正常工作电压 9---16.5伏•储存温度 -40 到60 °C•接插头规格德尔福派克电器12110179/12129140或代用品燃油喷射雾锥角度与双雾锥夹角图示说明5.接口技术要求德尔福公司推荐的Multec 3型喷油器装配接口加工尺寸注意：喷油器装配接口的表面光洁度必须得到保障，以防止喷油器的在装配过程中造成划伤损坏。
德尔福共轨喷射系统DCR基本介绍德尔福柴油机共轨喷射系统简称DCR（D elphi D iesel C ommon R ail）第一部分：简介1、系统组成德尔福柴油机共轨喷射系统采用了模块化设计技术，便于应用于不同结构和形式的发动机之上。
德尔福柴油机共轨喷射系统主要包括以下部件：-共用高压燃油储能器（共用油轨）；-高压燃油调节器（选装元件）；-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；-燃油喷射器（喷油器）；-发动机电子控制单元（ECU）；-燃油滤清器。
德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器，亦称为“共用油轨”。
通常被设计装配在发动机的气缸体或气缸盖上，由高压油泵向其提供高压燃油。
共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。
因此，系统燃油压力与发动机转速无关。
即使在很低的发动机转速下，如果需要，系统也可以提供高压燃油并进行高压燃油喷射。
一组若干个高压燃油喷射器将通过高压油管与共轨相连接。
系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。
2、目前应用状况德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。
由于系统采用模块化设计，因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。
根据相同的应用原则，德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。
3、德尔福柴油机共轨喷射系统DCR优势：1) 结构设计紧凑德尔福柴油机共轨喷射系统主要零部件设计精巧，外形尺寸小，非常适合现代两气门和四气门发动机使用。
2) 模块式系统构成每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构，可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。

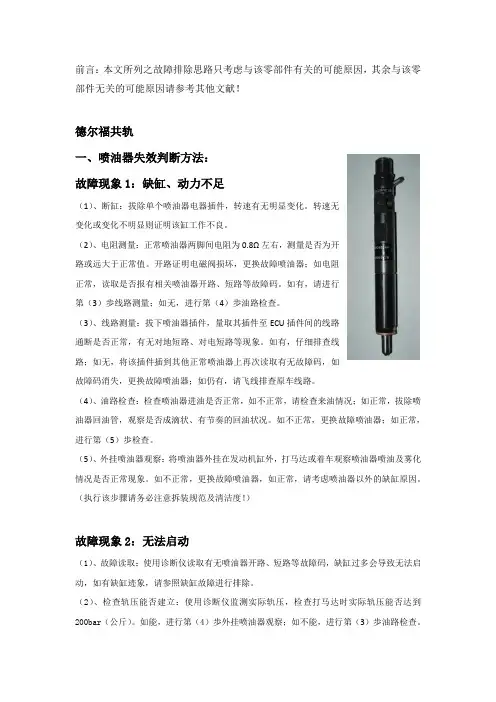

前言：本文所列之故障排除思路只考虑与该零部件有关的可能原因，其余与该零部件无关的可能原因请参考其他文献！德尔福共轨一、喷油器失效判断方法：故障现象1：缺缸、动力不足（1）、断缸：拔除单个喷油器电器插件，转速有无明显变化。
转速无变化或变化不明显则证明该缸工作不良。
（2）、电阻测量：正常喷油器两脚间电阻为0.8Ω左右，测量是否为开路或远大于正常值。
开路证明电磁阀损坏，更换故障喷油器；如电阻正常，读取是否报有相关喷油器开路、短路等故障码。
如有，请进行第（3）歩线路测量；如无，进行第（4）歩油路检查。
（3）、线路测量：拔下喷油器插件，量取其插件至ECU插件间的线路通断是否正常，有无对地短路、对电短路等现象。
如有，仔细排查线路；如无，将该插件插到其他正常喷油器上再次读取有无故障码，如故障码消失，更换故障喷油器；如仍有，请飞线排查原车线路。
（4）、油路检查：检查喷油器进油是否正常，如不正常，请检查来油情况；如正常，拔除喷油器回油管，观察是否成滴状、有节奏的回油状况。
如不正常，更换故障喷油器；如正常，进行第（5）歩检查。
（5）、外挂喷油器观察：将喷油器外挂在发动机缸外，打马达或着车观察喷油器喷油及雾化情况是否正常现象。
如不正常，更换故障喷油器，如正常，请考虑喷油器以外的缺缸原因。
（执行该步骤请务必注意拆装规范及清洁度！）故障现象2：无法启动（1）、故障读取：使用诊断仪读取有无喷油器开路、短路等故障码，缺缸过多会导致无法启动，如有缺缸迹象，请参照缺缸故障进行排除。
（2）、检查轨压能否建立：使用诊断仪监测实际轨压，检查打马达时实际轨压能否达到200bar（公斤）。
如能，进行第（4）歩外挂喷油器观察；如不能，进行第（3）歩油路检查。
（3）、油路检查：拔除喷油器回油管，观察是否成滴状、有节奏的回油状况。
如不正常，更换故障喷油器；如正常，进行第（4）歩检查。
（4）、外挂喷油器观察：将喷油器外挂在发动机缸外，打马达或着车观察喷油器喷油及雾化情况是否正常现象。
德尔福共轨喷射系统DCR基本介绍德尔福柴油机共轨喷射系统简称DCR（D elphi D iesel C ommon R ail）第一部分：简介1、系统组成德尔福柴油机共轨喷射系统采用了模块化设计技术，便于应用于不同结构和形式的发动机之上。
德尔福柴油机共轨喷射系统主要包括以下部件：-共用高压燃油储能器（共用油轨）；-高压燃油调节器（选装元件）；-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；-燃油喷射器（喷油器）；-发动机电子控制单元（ECU）；-燃油滤清器。
德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器，亦称为“共用油轨”。
通常被设计装配在发动机的气缸体或气缸盖上，由高压油泵向其提供高压燃油。
共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。
因此，系统燃油压力与发动机转速无关。
即使在很低的发动机转速下，如果需要，系统也可以提供高压燃油并进行高压燃油喷射。
一组若干个高压燃油喷射器将通过高压油管与共轨相连接。
系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。
2、目前应用状况德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。
由于系统采用模块化设计，因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。
根据相同的应用原则，德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。
3、德尔福柴油机共轨喷射系统DCR优势：1) 结构设计紧凑德尔福柴油机共轨喷射系统主要零部件设计精巧，外形尺寸小，非常适合现代两气门和四气门发动机使用。
2) 模块式系统构成每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构，可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。
德尔福共轨喷射系统DCR基本介绍德尔福柴油机共轨喷射系统简称DCR（D elphi D iesel C ommon R ail）第一部分：简介1、系统组成德尔福柴油机共轨喷射系统采用了模块化设计技术.便于应用于不同结构和形式的发动机之上。
德尔福柴油机共轨喷射系统主要包括以下部件：-共用高压燃油储能器（共用油轨）；-高压燃油调节器（选装元件）；-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；-燃油喷射器（喷油器）；-发动机电子控制单元（ECU）；-燃油滤清器。
德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器.亦称为“共用油轨”。
通常被设计装配在发动机的气缸体或气缸盖上.由高压油泵向其提供高压燃油。
共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。
因此.系统燃油压力与发动机转速无关。
即使在很低的发动机转速下.如果需要.系统也可以提供高压燃油并进行高压燃油喷射。
一组若干个高压燃油喷射器将通过高压油管与共轨相连接。
系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。
2、目前应用状况德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。
由于系统采用模块化设计.因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。
根据相同的应用原则.德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。
3、德尔福柴油机共轨喷射系统DCR优势：1) 结构设计紧凑德尔福柴油机共轨喷射系统主要零部件设计精巧.外形尺寸小.非常适合现代两气门和四气门发动机使用。
2) 模块式系统构成每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构.可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。
德尔福共轨喷射系统DCR基本介绍德尔福柴油机共轨喷射系统简称DCR（D elphi D iesel C ommon R ail）第一部分：简介1、系统组成德尔福柴油机共轨喷射系统采用了模块化设计技术，便于应用于不同结构和形式的发动机之上。
德尔福柴油机共轨喷射系统主要包括以下部件：-共用高压燃油储能器（共用油轨）；-高压燃油调节器（选装元件）；-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；-燃油喷射器（喷油器）；-发动机电子控制单元（ECU）；-燃油滤清器。
德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器，亦称为“共用油轨”。
通常被设计装配在发动机的气缸体或气缸盖上，由高压油泵向其提供高压燃油。
共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。
因此，系统燃油压力与发动机转速无关。
即使在很低的发动机转速下，如果需要，系统也可以提供高压燃油并进行高压燃油喷射。
一组若干个高压燃油喷射器将通过高压油管与共轨相连接。
系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。
2、目前应用状况德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。
由于系统采用模块化设计，因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。
根据相同的应用原则，德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。
3、德尔福柴油机共轨喷射系统DCR优势：1) 结构设计紧凑德尔福柴油机共轨喷射系统主要零部件设计精巧，外形尺寸小，非常适合现代两气门和四气门发动机使用。
2) 模块式系统构成每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构，可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。
玉柴电控欧III 柴油机原理、使用和维护2004-8-251. 单体泵电控系统的基本工作原理1．1燃油喷射系统玉柴G6000电控欧III 柴油机采用目前世界上先进的电控单体泵燃油喷射系统，包括低压、高压燃油系统。
其中低压油路部分包括燃油箱、油水分离器和手油泵、输油泵、精滤器、单体泵总成、供油管、调压阀、燃油分配器、燃油温度感应器、回油管等构件，主要任务是燃油的吸入、过滤，并给单体泵提供足够量的0.4~0.7MPa 的低压燃油；高压燃油系统包括电控单体泵、高压油管和喷油器，主要任务是燃油的加压、分配和喷射。
电控单体泵在ECU 的控制下，将一定数量的燃油加压（高达160MPa 以上），并通过单体泵上的电磁阀接收来自ECU 的控制指令决定开启或关闭时刻，从而决定各个气缸当前喷射过程，即喷油压力、喷油量、喷油正时。
1．2电控系统电控系统是玉柴G6000电控欧III 柴油机的“神经中枢”，包括感应器、控制器、执行器和控制线束。
图1 欧III 柴油机电控单体泵燃油喷射系统燃油输油泵喷油器单体泵总成燃油 分配器油水分离器 和手油泵燃油滤清器出油箱回到油箱燃油进口燃油调压阀出口凸轮轴转速感应器单体泵电磁阀燃油温度感应器增压压力感应器冷却水温度感应器进气温度感应器控制器ECU曲轴转速感应器加速踏板感应器、车辆开关、执行器、电源等图 2 电控单体泵柴油机控制系统框图感应器：实时采集柴油机、车辆的运行信息并传递给控制器ECU，是ECU控制柴油机运行的基本信息。
考虑到对柴油机及车辆驾驶性能的控制，G6000电控欧III柴油机电控系统中配置的感应器有柴油机曲轴转速感应器、凸轮轴转速感应器、加速踏板感应器、增压压力感应器、进气温度感应器、燃油温度感应器、冷却水温度感应器以及空调、排气制动、怠速控制等开关。
感应器输入信号包括数字信号、模拟信号和脉冲信号。
控制器ECU：是电气控制部分的核心，它集中了柴油机和车辆的控制策略，通过接受感应器等传递的发动机信息，进行分析、判断和处理，并根据预先写入的控制策略和程序，向执行器（单体泵电磁阀等）发出驱动信号，除了管理喷油以外还具有其它一些功能如故障诊断、网络通讯、标定与监测等。
德尔福电喷系统（非常专业，建议看完）德尔福电喷系统(非常专业，建议看完)德尔福MT20系统满足欧?标准德尔福MT20发动机管理系统是以德尔福MT20发动机控制模块(ECM)为核心的系统。
MT20发动机控制模块运用了最新的电子硬件技术，具备较高的性价比。
硬件采用16位微处理器，具有充足的内存，高强的运算速度，可灵活定义的I/O输入输出口;软件采用德尔福模块化C语言编写的第二代控制软件。
MT20具备了满足目前欧?法规所需的所有技术规格。
实现众多控制功能MT20的系统功能包括:速度密度空气计量法、闭环控制多点顺序燃油喷射(包括MAPCID压力判缸)、无分电器直接点火、ECM内置点火模块驱动分组点火(也可支持4缸顺序点火)、线性EGR控制、步进马达怠速控制、爆震控制、空调、冷却系统控制、里程记忆、过电压保护、电子防盗及CAN-BUS通讯接口，可与自动变速箱控制模块或ABS系统通讯。
目前德尔福以MT20为核心所组成的系统特征是电脑闭环控制、多点燃油顺序喷射、无分电器分组直接点火和三元催化器后处理。
MT20系统对发动机的供油和怠速采用的是闭环控制，闭环控制的优点是系统控制有能力消除系统及相关机械零部件的因制造和使用磨损产生的差异，提高整车的综合一致性。
系统将发动机四个气缸分为1-4、2-3两组，分别进行点火的控制。
分组控制使系统的结构得到优化和简化，从而降低零部件及制造加工的成本。
系统采用三元催化器对发动机燃烧后的气体进行后处理，使之转化为无害气体排到大气中去。
系统具有三元催化转化器过热系统防护功能。
系统根据发动机实际工作状况，预测的发动机排气温度升高的趋势，适时地采用控制燃料与空气混合比的方法将低发动机的燃烧温度，对三元催化转化器进行保护。
德尔福特有的三元催化转化器快速老化技术被应用于项目的开发，可预测经过8万公里路试后的尾气排放。
怠速控制功能是指在节气阀关闭状态下系统对发动机转速的控制。
系统对怠速的控制是通过对以下几个参数的调整使实际转速与目标怠速相吻合:怠速空气量控制、燃油喷射量的控制及点火正时的控制。
德尔福首例直驱柴油燃油喷射系统使用直接驱动压电喷油器技术的柴油机燃油喷射系统新一代柴油喷油器技术不仅有助于汽车生厂商达到严格的欧VI排放标准，同时还大大提高了汽车的扭矩、动力、燃油经济性和驾驶性能，使汽车整体性能更趋于完美。
法国，巴黎－德尔福公司推出新一代柴油喷油器——德尔福直接驱动式共轨系统。
此项新产品的推出历经德尔福为期五年的研发，同时与其整车生产客户紧密协作，帮助他们达到将来严格的排放要求。
新系统现在已经投产，并将首先于今年年末在欧产轿车上投入使用。
德尔福柴油系统总经理JoseAvila说：“我感到非常兴奋，同时也非常自豪，因为德尔福先于我们的竞争对手将这一最新技术理念融入实际产品，并将其推向市场。
顾客在今年年底之前就可以享受配备该系统的高级汽车在公路上的驰骋的乐趣。
德尔福直接驱动式共轨系统已获专利权，与现有的燃油喷射技术采用电-液回路来驱动有所不同，喷油器针阀是由压电晶体驱动器直接驱动的。
这使得喷油器将燃油喷射到燃烧室的速度更快，且喷雾动量和精确性都得到提高。
针阀的开启关闭速度极其快速，且与喷油压力无关。
燃烧控制得以改进使得排放显著降低，发动机在整个工作范围内的扭矩和功率明显提升，燃油经济性及发动机整体性能得到改善。
市场：Avila说：“为了帮助缓解世界范围内的燃油价格压力和对全球变暖现象的担忧，我们的客户都在努力更快地引进新技术，以及减少燃油消耗和各种污染物质的排放，包括未受管制的污染物质。
”柴油发动机所面临的一项挑战是要尽可能地减少氮氧化物（NOx）的排放。
到2014年欧洲实行Euro6标准时，与当前的Euro4标准相比，对于NOx的排放限值将会减少到目前的三分之一，而对于颗粒物质的排放限值减少到五分之一。
在北美地区，所面临的挑战更为严峻，因为TierIIbin5中NOx的排放标准已经明确，与现行的Euro4的250mg/km和Euro6的80mg/km标准相比，该标准仅等同于43mg/km（尽管这些数据并不可以直接对比，因为欧洲和美国规定的试验循环是不同的）。
