锚索长度检测技术

锚杆（索）验收检测要求1.千斤顶与油压表必须送计量局鉴定，并有合格鉴定证书。

千斤顶量程大于120t。

2.最大试验荷载取锚杆轴向拉力设计值的1.5倍，即120t。

3.试验应分级加荷，初始荷载取锚杆轴向拉力设计值（80）的0.1倍。

分级加荷值取锚杆轴向拉力设计值的0.5、0.75、1、1.2、1.33、1.5倍。

4.每级荷载均应稳定5～10min，并记录位移增量，最后一级试验荷载应维持10min。

如在1～10min内锚头位移增量超过1.0mm，则该级荷载应再维持50min，并在15、20、25、30、45和60min时记录锚头位移增量。

5.加荷至最大试验荷载并观测10min，待位移稳定后即卸载至0.1Nt,然后加载至锁定荷载锁定。

绘制荷载-位移（P-S）曲线。

6.当符合下列要求时，应判定验收合格：☝在最大试验荷载下所测得的弹性位移量，应超过该荷载下杆体自由段长度理论弹性伸长值的80%，且小于杆体自由段长度与1/2锚固段长度之和的理论弹性伸长值。

☝在最后一级荷载作用下1～10min锚杆蠕变量不大于1.0mm，如超过，则6～60min内锚杆蠕变量不大于2.0mm。

7、原始记录见附表锚杆（索）验收检测原始记录(1)审核：检测：锚杆（索）验收检测原始记录(2)审核：检测：浅析规则式植物造景和自然式植物造景苏旺指导老师：汪小飞（黄山学院生命与环境科学学院，安徽黄山245041）摘要：本文分析了规则式植物造景和自然式植物造景，和他们各自的造景特色和主要适用在什么场合。

探讨了规则式植物造景和自然式植物造景二者包括的造景形式以及他们在造园体系、表现手法上的不同点。

介绍了它们在各个国家、地域的各有特色。

最后我们应该适宜运用各种造景形式。

关键字：规则式植物造景，自然式植物造景Analysis of rule-plant landscaping andnature plant landscapeSu WangDirector：Wang Xiaofei(College of Life & Environmental Sciences, Huangshan University,Huangshan245041, China)Abstract：This article analyses the rules scene building with plants and nature plant landscape, and their landscape and mainly used on occasion.Discusses rules for scene building with plants and nature plant landscape landscape including the two forms as well as their gardening system, on the presentation of different points.Describes them in the various countries, geographical features.Finally we should be appropriate to use various landscape forms.Keyword：Rules-plant landscaping, nature plant landscape1.树木配置的形式按照树木的生态习性，运用美学原理，依其姿态、色彩、干形进行平面和立面的构图，使其具有不同形态的有机组合，构成千姿百态的美景，创造出各种引人入胜的树木景观。

锚索监测方案锚索监测方案1. 引言锚索是一种用于固定或支撑结构的重要材料，如大桥、高楼等。

由于其工作环境的特殊性，锚索的安全性与稳定性对于结构的整体性能至关重要。

为了确保锚索的正常工作状态，必须对其进行定期监测和维护。

本文将介绍一种锚索监测方案，以确保锚索的安全性和可靠性。

2. 锚索监测技术2.1 非破坏性测试非破坏性测试（Non-destructive Testing，简称NDT）是一种通过对结构材料进行扫描和测试，而无需破坏样本的方法。

在锚索监测中，常用的非破坏性测试技术包括：- **超声波测试**：通过超声波的传播速度和反射信号来评估锚索的质量和损伤情况。

- **磁粉检测**：通过施加磁场和观察铁磁性材料表面的磁粉分布状况，来检测锚索中的缺陷和断裂。

- **涡流检测**：通过涡流效应来检测导体中的表面缺陷和异物。

- **X射线检测**：通过照射锚索并观察X射线的透射情况，来评估锚索的质量和检测内部缺陷。

2.2 力学测试力学测试是对锚索进行物理性能测试的方法。

常用的力学测试技术包括：- **拉力测试**：通过施加拉力，并测量锚索在测试过程中的变化情况，来评估其抗拉性能。

- **弯曲测试**：通过施加弯曲力，并测量锚索在测试过程中的变形情况，来评估其抗弯性能。

- **扭转测试**：通过施加扭转力，并测量锚索在测试过程中的变化情况，来评估其抗扭性能。

3. 锚索监测方案3.1 监测频率锚索的监测频率应根据其使用环境和负荷条件来确定。

一般而言，锚索的监测应至少每年进行一次，对于负荷较大或环境恶劣的锚索，监测频率可适当增加。

3.2 监测方法锚索的监测方法应综合考虑非破坏性测试和力学测试两种技术，以全面评估锚索的状况。

具体监测方法可按以下步骤进行：1. **检查表面状况**：对锚索的表面进行目视检查，观察是否有明显的腐蚀、磨损或表面裂纹等情况。

2. **超声波检测**：使用超声波测试仪器，对锚索进行超声波测试，评估其质量和损伤情况。

索检测方案深圳市长筑路桥工程有限公司黄阁坑社区安置用地配套市政工程锚索检测方案编制:审核:审定:深圳市长筑路桥工程有限公司目录一、编制依据 (4)二、工程概况 (4)三、检验措施 (4)四、检测锚杆（索）平面布置图 (5)一、编制依据1、《黄阁坑社区安置用地配套市政工程》（江苏省地质工程勘察院）;2、《建筑边坡工程技术规范》（GB50330-2002）;3、《岩土锚杆（索）技术规程》（CECS22:2005）;4、《锚杆喷射混凝土支护技术规范》（GBJ50086-2001）;5、《混凝土结构设计规范》（GB50010-2002）;6、《砌体结构设计规范》（GB50003-2001）;7、《室外排水设计规范》（GB50014-2006）;二、工程概况本工程由江苏省地质工程勘察院、中国市政工程中南设计研究院进行边坡危险性评估、设计；拟建道路边坡设计里程为K0+000～K0+240右侧边坡及K0+000点东侧道路端头高边坡，边坡长度为300m，最大开挖高度为33m，边坡安全等级为二级，该边坡现状为自然山丘，坡度为20°～30°，地貌单位为丘陵，地面标高为57.08m～126.75m。

基本保持现状坡形，采用锚索+框架梁+绿化，同时做好边坡排水及粱间喷混植草绿化。

三、检测措施1、常规材料检验：施工用的原材料如水泥、钢筋等均按设计规定要求每批进行送检，锚索注浆体强度检验试块的数量按每30根锚索制作一组，抗压强度不低于30MPa，合计应制作水泥净浆试块20组；2、锚索基本试验：锚索验收抗拔试验：检测锚杆有关参数4×7 54×7 54×7 54×7 54×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 54×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5 4×7 5四、检测锚索平面布置图（附图）。

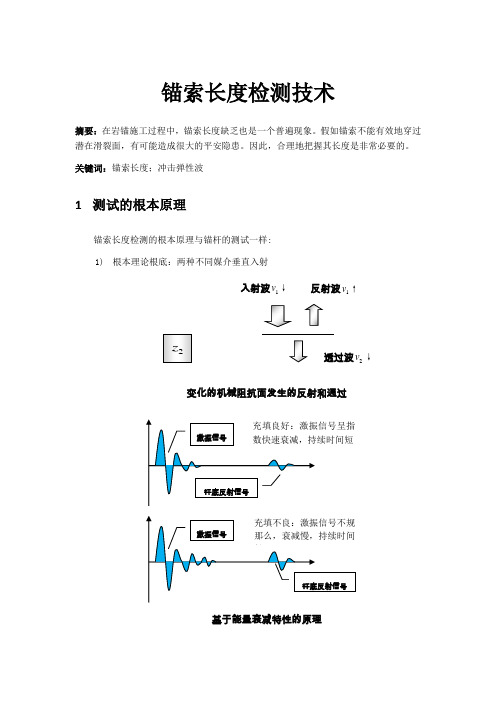

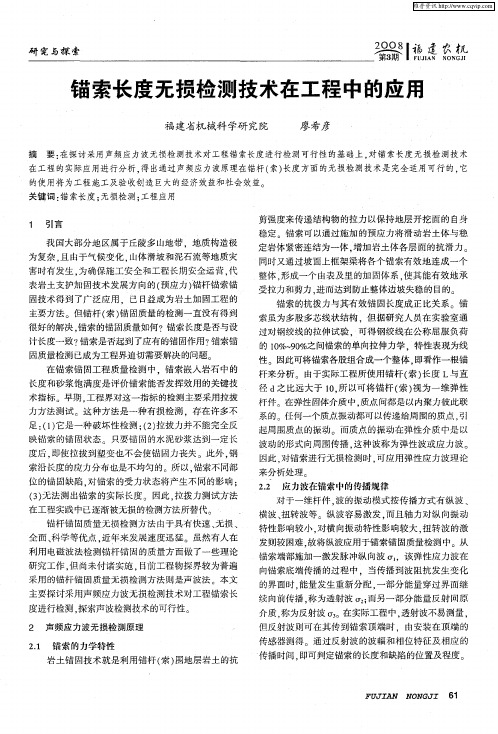

锚索长度检测技术摘要：在岩锚施工过程中，锚索长度缺乏也是一个普遍现象。
