锚索施工技术交底一、引言锚索施工技术是一种常用于建筑、桥梁等工程中的土木工艺技术。

它通过使用锚索将结构物与地面牢固连接，以确保结构的安全稳定。

本文将对锚索施工技术进行详细介绍，包括施工过程、常用材料和注意事项。

二、施工过程1. 确定锚索位置：在施工前，需要根据设计要求和结构的特点确定锚索的位置。

锚索应该布置在结构物内、外部的薄弱部位，以增强其抗震能力。

2. 准备工作：在锚索施工前，需要清理施工现场，并进行必要的准备工作，包括制定施工方案、采购和检查所需材料、准备施工设备等。

3. 钻孔：按照设计要求，在已确定的锚索位置进行钻孔。

钻孔的深度和直径应根据结构物的负荷和锚索的材料选择确定。

4. 清理钻孔：完成钻孔后，需要清理钻孔孔内的杂物，以确保锚索能够完全嵌入孔内。

清理可采用吹风、冲洗和吸尘等方式。

5. 安装锚具：在清理钻孔后，将锚索的锚具插入孔内。

锚具可以根据结构的要求和锚索的特点选择，常见的锚具有耐力锚具、分项锚具等。

6. 固定锚具：安装锚具后，需要进行锚具的固定。

固定的方法可以选择使用粘结胶、灌浆材料或预应力张拉等。

7. 牵拉锚索：在锚具固定后，可以进行牵拉锚索。

牵拉的过程需要根据计算和设计要求进行，确保锚索牢固地连接到结构物。

8. 检查和测试：完成锚索施工后，需要进行检查和测试，以确保锚索的牢固程度和承载能力符合设计要求。

检查和测试可以采用负荷试验、实验室检验等方式。

三、常用材料1. 锚具：常用的锚具包括耐力锚具、分项锚具等。

耐力锚具由螺纹杆、螺母和杆座等组成，适用于承受轴向力的锚固。

分项锚具适用于承受剪切力的锚固。

2. 锚索：锚索材料可以选择钢丝绳、钢板、钢筋等。

钢丝绳适用于中小型结构，钢板适用于较大型结构，钢筋适用于混凝土结构。

3. 灌浆材料：灌浆材料可以选择混凝土灌浆、环氧树脂灌浆等。

混凝土灌浆适用于一般锚索施工，环氧树脂灌浆适用于特殊要求的锚索施工。

4. 其他工具：除了锚具、锚索和灌浆材料外，常用的施工工具还包括钻孔机、打胶枪、千斤顶等，用于辅助施工。

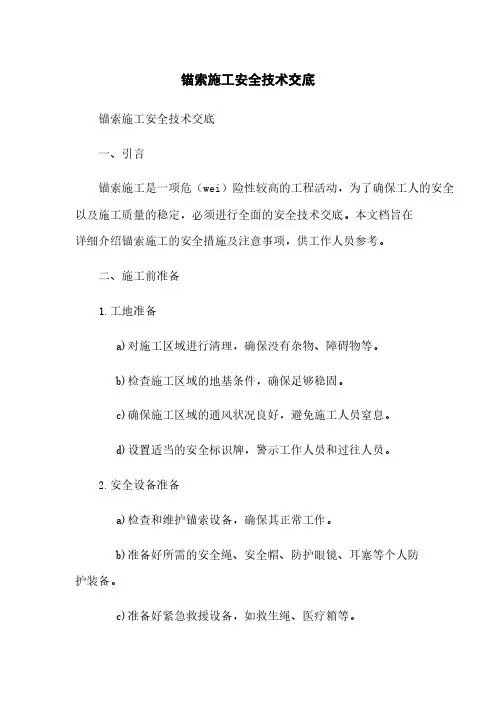

锚索施工安全技术交底锚索施工安全技术交底一、引言锚索施工是一项危（wei）险性较高的工程活动，为了确保工人的安全以及施工质量的稳定，必须进行全面的安全技术交底。

本文档旨在详细介绍锚索施工的安全措施及注意事项，供工作人员参考。

二、施工前准备1.工地准备a)对施工区域进行清理，确保没有杂物、障碍物等。

b)检查施工区域的地基条件，确保足够稳固。

c)确保施工区域的通风状况良好，避免施工人员窒息。

d)设置适当的安全标识牌，警示工作人员和过往人员。

2.安全设备准备a)检查和维护锚索设备，确保其正常工作。

b)准备好所需的安全绳、安全帽、防护眼镜、耳塞等个人防护装备。

c)准备好紧急救援设备，如救生绳、医疗箱等。

三、施工安全措施1.工人培训a)对所有参预施工的工人进行安全培训，包括锚索设备的正确使用方法、安全操作规程等。

b)确保工人具备相关技能和经验，有能力应对突发情况。

2.施工现场管理a)设立专人负责施工现场的安全管理。

b)制定详细的施工计划，明确施工过程中的各项操作步骤。

c)施工现场要求工人严格按照操作规程进行作业，禁止随意调整或者切换操作流程。

d)严格控制施工现场的人员数量，避免拥挤和混乱。

3.锚索设备的安全使用a)在使用锚索设备之前，对其进行全面检查，确保其正常工作。

b)严格按照设备使用说明操作，禁止擅自改变设备的工作模式。

c)锚索设备要定期检修，确保其性能保持良好。

d)在施工过程中，严禁超载使用锚索设备。

4.个人防护措施a)工人必须佩戴合适的安全帽、安全绳、防护眼镜、耳塞等个人防护装备。

b)在施工现场严禁吸烟、使用明火等可能引起火灾事故的行为。

c)遵守施工现场的交通规则，确保行走、运输设备等操作的安全。

四、施工后措施1.工地清理b)彻底清理锚索设备，妥善存放。

2.事故记录a)对施工过程中发生的事故及时记录，包括人员伤亡、设备损坏等。

b)对事故进行彻底调查，找出原因并采取措施避免再次发生。

3.总结经验a)对锚索施工过程进行总结，吸取经验教训。

锚索安全技术交底1. 引言作为建筑工程领域的一种常见工具和安全措施，锚索在高空作业中起到了至关重要的作用。

本文旨在对锚索安全技术进行交底，以确保施工过程中的作业人员能够正确地使用和维护锚索，从而提高工作安全性和效率。

2. 锚索的定义和分类锚索是一种通过将绳索或固定装置固定在建筑物或其他结构物上，用于保护作业人员免受高空坠落危险的设备。

根据材料和结构的不同，锚索可以分为以下几类：•钢丝绳锚索：由钢丝绳和相关连接件组成，用于承受作业人员的重量和应对突发情况。

•定点锚索：通过固定在建筑物结构上的固定装置来提供支撑和保护。

•悬吊装置：使用吊臂或起重机等设备将锚索悬挂在空中，适用于无法使用固定装置的工作场所。

3. 锚索的安装与检查3.1 安装前的准备在安装锚索之前，需要进行以下准备工作：•确定锚点位置：根据具体工程需求，在建筑物或其他结构物上确定锚点位置，并确保其稳固和安全。

•确认材料和设备：确认使用的锚索、连接件和固定装置具有合格证书，并检查其完好无损。

•培训作业人员：确保作业人员具备足够的安全意识和技能，了解正确操作流程和安全事项。

3.2 安装步骤1.清理锚点区域：清理并清除锚点周围的杂物和障碍物，确保作业人员安全进入和离开锚点区域。

2.安装固定装置：根据需要，选择合适的固定装置，并按照制造商提供的说明书进行正确的安装。

3.连接锚索：将锚索正确连接到固定装置，并根据连接点的要求进行正确的连接，确保连接牢固和可靠。

4.检查安装质量：对锚索的安装进行全面检查，确保连接点无松动或损坏，并能够承受预期的负荷。

5.标记锚索位置：在锚点附近明确标记锚索的位置，以便作业人员明确可用的锚点。

3.3 定期检查定期检查锚索的重要性不言而喻。

以下是一些常见的检查事项：•检查连接点：确保连接点无松动、磨损或变形，如果发现问题，及时更换或修理。

•检查锚索磨损程度：锚索表面磨损过大会影响其强度和使用寿命，定期检查并更换磨损严重的锚索。

锚索施工安全技术交底前言锚索是在建筑施工中常用的一种技术，它可以用来固定和支撑建筑物结构，是施工过程中必不可少的一环。

然而，锚索施工存在着很多的安全隐患，一旦发生事故，不仅会造成重大经济损失，还会对人员的生命和财产安全造成极大威胁。

因此，加强锚索施工安全技术交底，提高工作人员的安全意识，是保障施工安全的重要措施。

锚索施工的安全要求施工前的准备工作施工前必须对作业场所进行环境审查，包括对施工地形、地质条件等作出评估，确保满足锚索施工的要求。

同时，必须制定详细的施工方案和安全管理措施，并经过审核和批准，始可施工。

锚索的选材和检测选用适合的锚杆和锚具，并在施工前进行质量检测，以确保其质量符合标准要求，以避免发生安全事故。

施工操作的标准化锚索施工时必须按照设定的标准操作，不能有盲目冒进，同时要严格遵守施工方案和现场指挥，确保操作过程中不会出现安全隐患。

特别是在选址和安装锚杆、锚具、孔壁加固、锚绳连接和排除故障过程中，必须按照标准化流程操作，通盘考虑可能存在的风险并采取相应措施控制风险。

安全防护措施在锚索施工过程中，必须采取必要的安全防护措施，如设置防护网、保护带和隔离带等，以确保安全施工。

非常事故应急预案在锚索施工过程中，必须制定完善的应急预案，并有专人负责应急处理，以最大限度减少事故损失。

锚索施工的安全控制设定安全目标和控制目标在锚索施工过程中，必须设定明确的安全目标和控制目标，将安全工作纳入施工总体规划中，以确保安全事故的预防和控制。

加强管理和培训在施工中必须加强现场管理，按照规程制度作业，加强现场监督，及时发现并处理安全隐患，防止事故的发生。

同时，还要对工作人员进行必要的安全培训，提高员工的安全意识和技能水平。

采用现代化技术手段在锚索施工中，可以采用现代化技术手段，如激光定位、数控钻机等，提高施工精度和效率，避免操作失误，减少安全隐患。

安全检查和评估在锚索施工过程中，必须进行定期的安全检查和评估，发现不安全的因素及时排除，确保锚索施工安全可靠。

边坡支护（锚索）工程施工技术交底1、排架施工本工程排架长达51m、高度约90m。

排架高度高且自然边坡破碎陡峭，整个施工过程中要注意安全。

1)脚手架布置：横距为1.2m，纵距为1.4m，步距为1.4m。

2)搭设作业程序：排架基础放样（铺放木垫板或垫石）→排架搭设→设置剪刀撑、临时支撑、临时连墙杆→设置连墙杆→铺装作业层跳板→设置脚手架安全防护设施（安全护栏、安全网）→整体验收。

排架搭设①放置纵向扫地杆后，自端部起依次向两边竖立（第1根）立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并与立杆固定（固定立杆底端前，应吊线确保立杆垂直）。

②每边竖起3-4根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆，靠近立杆并与纵向平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求一。

③设置连墙杆，并随搭设进程及时装设连墙件和剪刀撑。

④搭设人行爬梯，爬梯采用“之字形”搭设。

⑤装设作业层间横杆、铺设脚手板和装设作业层栏杆、档脚板。

并采用塑料网对脚手架进行封闭围护措施。

3)连墙杆按二步三跨梅花形设置。

刚性连接：在脚手架搭设时首先在坡面上按设计图纸要求设置临时连墙件，临时连墙件采用Φ28mm锚筋，长度1m，入岩90cm，与脚手架内侧横杆通过直径12mm钢筋盘绕进行。

焊接连接：焊接满足规范连接要求，待系统砂浆锚杆施工完成后，按梅花形4.2m×2.8m间距通过直径12mm钢筋将系统锚杆与脚手架内侧立柱焊接连接，另外整体脚手架按6m×6m布置抗浮拉条。

4）、剪刀撑在外侧立面整个长度和高度上连续设置，角度45°～60°，斜杆的接长采用搭接，搭接长度不小于1m，等间距设置3个旋转扣件固定。

5）、排架搭拆技术要求（1）脚手架的搭设作业，必须在统一指挥下，严格按照要求规定程序进行。

在搭设中不得随意改变构架设计，确有实际情况需要对构架作调整和改变时，应提交技术主管人员解决。

（2）搭设场地应平整，现场应进行清理后才能进行钢管脚手架搭设。

锚索质量技术交底交底内容：一、施工准备1、技术要求(1）孔位允许偏差为水平方向100mm，垂直方向50mm，机械干作业成孔直径130mm，预应力锚索钻孔倾角为20度，孔深应超过设计长度0.5m，终孔后应采用气压或纯水泥浆清孔，不得采用清水清孔。

(2）预应力锚索下料时应注意预留张拉段长度，安装前应认真清除锚索表面的油污和铁锈。

(3）自由段应进行防腐处理:除锈后刷沥青船底漆、沥青波纤布缠裹其层数不少于二层,外套波纹管。

(4）水泥采用P.042.5R普通硅酸盐水泥拌制，水灰比为0.40~0.45。

(5）二次注浆成锚，第一次采用常压注浆，第二次注浆压力不小于1.OMpa，二次注浆时间间隔为4～6h，具体可根据现场试验确定。

(6）钢较线强度标准值不少于1860Mpa。

锚索的张拉要求在锚墩和锚索锚固体强度达到设计强度75%后方可进行张拉锁定。

锚索锚固体强度标准值不少于30Mpa。

二、锚索施工工艺及流程（1）、锚索施工工艺流程钻机就位→钻孔→锚索安放→一次注浆→二次注浆→传力装置安设→养护→锚索张拉→锁定荷载的确认→锚索锁定→移动机具（2）、锚索施工工艺①孔位校正：锚杆成孔钻机就位后，要按设计要求校正孔位偏差。

垂直偏差±100mm，水平偏差±100mm，角度偏差不宜大于3%。

孔深误差不得大于设计深度的±200mm。

②成孔：启动电机，缓慢钻进，并根据地质条件控制钻进速度。

每节钻杆钻进后在接钻杆前应清理好孔内余土。

钻进过程随时注意速度压力及钻杆的平直。

钻进至离设计要求深度200mm 时，应在原位继续钻进，确保孔内无残留余土，拔出钻杆后，用塑料管测量钻孔深度等，并做好记录。

③锚索制作(1)锚索材料为4φ15.2 1860级钢绞线，并用砂轮切割机断料。

(2)自由段采用薄膜纸包裹或用φ15胶管套住，使之与锚杆固结体分离。

(3)锚索长度应比设计孔深长 1.0m，以留作张拉时安装千斤顶。

(4)锚固段架线环与紧箍环按每隔1.5～2.0m间距设置；紧箍环用16号铅丝绕制；以保证锚索顺直。

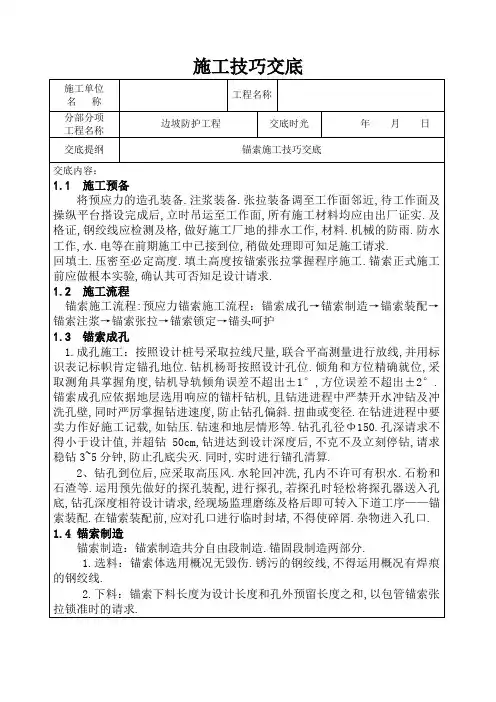

施工技术交底施工单位工程名称名称分部分项边坡防护工程交底时间年月日工程名称交底提要锚索施工技术交底交底内容：1.1施工准备将预应力的造孔设备、注浆设备、张拉设备调至工作面附近，待工作面及操作平台搭设完成后，马上吊运至工作面，所有施工材料均应由出厂证明、合格证，钢绞线应检测合格，做好施工场地的排水工作，材料、机械的防雨、防水工作，水、电等在前期施工中已接到位，稍做处理即可满足施工要求。

回填土、压密至一定高度。

填土高度按锚索张拉控制程序施工。

锚索正式施工前应做基本试验，确认其能否满足设计要求。

1.2施工流程锚索施工流程 : 预应力锚索施工流程：锚索成孔→锚索制作→锚索安装→锚索注浆→锚索张拉→锚索锁定→锚头保护1.3锚索成孔1、成孔施工：按照设计桩号采用拉线尺量，结合平高测量进行放线，并用标记确定锚孔位置。

钻机杨哥按照设计孔位、倾角和方位准确就位，采用测角具控制角度，钻机导轨倾角误差不超过± 1°，方位误差不超过± 2°。

锚索成孔应根据地层选用相应的锚杆钻机，且钻进过程中严禁开水冲钻及冲洗孔壁，同时严格控制钻进速度，防止钻孔偏斜、扭曲或变径。

在钻进过程中要认真作好施工记录，如钻压、钻速和地层情况等。

钻孔孔径Φ150、孔深要求不得小于设计值，并超钻50cm，钻进达到设计深度后，不能立即停钻，要求稳钻 3~5 分钟，防止孔底尖灭。

同时，及时进行锚孔清理。

2、钻孔到位后，应采用高压风、水循环冲洗，孔内不允许有积水、石粉和石渣等。

应用预先做好的探孔装置，进行探孔，若探孔时轻松将探孔器送入孔底，钻孔深度符合设计要求，经现场监理检验合格后即可转入下道工序——锚索安装。

在锚索安装前，应对孔口进行暂时封堵，不得使碎屑、杂物进入孔口。

1.4锚索制作锚索制作：锚索制作共分自由段制作、锚固段制作两部分。

1 、选料：锚索体选用表面无损伤、锈污的钢绞线, 不得使用表面有焊痕的钢绞线。

2 、下料：锚索下料长度为设计长度和孔外预留长度之和, 以保证锚索张拉锁定时的要求。

锚索工程施工技术交底一、工程概况本项目为某高速公路路基边坡支护工程，全长约28.53km，采用双向四车道，设计行车速度为100km/h。

路基宽度为24.5m（整体式）和12.25m（分离式）。

边坡失稳表现为顺层边坡和不稳定边坡，主要由于岩层倾角小于边坡坡角所致。

为保证边坡稳定，本项目采用预应力锚索施工技术进行高边坡治理。

二、施工准备1. 技术准备：熟悉设计图纸、规范和施工方案，进行施工技术交底，明确施工工艺和质量要求。

2. 施工现场准备：清除边坡表层浮土、杂草和松散岩体，确保施工安全。

3. 设备准备：配置满足施工需求的钻机、注浆泵、张拉设备等机械设备。

4. 材料准备：预应力锚索、水泥、砂、石子等原材料应符合设计要求。

5. 人员准备：组织具备相应资质的施工队伍，进行技能培训和安全教育。

三、施工工艺及流程1. 施工工艺：预应力锚索施工工艺主要包括钻孔、安装锚索、注浆、张拉锁定等环节。

2. 施工流程：（1）开挖与修坡：清除边坡表层浮土，人工修坡，保证坡形平直均匀。

（2）定位放线：根据设计要求，进行锚索位置放线。

（3）钻孔：采用合适直径的钻机进行钻孔，孔深、孔径应满足设计要求。

（4）安装锚索：将锚索放入钻孔，注意防止锚索弯曲。

（5）注浆：采用注浆泵将水泥浆注入钻孔，注浆压力应符合设计要求。

（6）张拉锁定：待注浆体强度达到设计要求后，进行锚索张拉锁定。

（7）验收封锚：完成锚索施工后，进行验收，封锚处理。

四、施工质量控制要点1. 锚索原材料应符合设计要求，具有出厂合格证和检验报告。

2. 钻孔位置、孔深、孔径应满足设计要求，确保孔壁光滑，无坍塌现象。

3. 锚索安装应顺畅，不得弯曲，锚固段应与孔壁充分接触。

4. 注浆应饱满密实，注浆压力和注浆量应符合设计要求。

5. 锚索张拉锁定应符合设计要求，张拉力应稳定，锁定后锚固力应满足设计要求。

6. 施工过程中，应做好监测工作，及时发现并处理问题。

五、施工安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识。

编号：主送单位工程名称HFZQ7- 标五分部工程部日期锚索施工根据图号路基边坡锚索施工技术交底2011 年 4 月 1 日合福施图 (路)-119交底内容：一、施工内容1、DK261+887.5～+987.0 右侧一级堑坡、DK261+894.0～+981.5 右侧二级堑坡、 DK261+906.0～+973.5 右侧三级堑坡 , 采用 C35钢筋混凝土承压板锚索结合基材植生防护，堑坡高8.0m。

边坡坡率为1：1.50 。

锚索纵、横向间距 2.5m。

承压板尺寸为 1.0m×1.0m。

2、DK261+874.0～+894.0 右侧自然堑坡、 DK261+853.00～+882.0 左侧自然堑坡采用C35 钢筋混凝土承压板锚索结合基材植生防护。

锚索纵、横向间距 3.0m。

承压板尺寸为 1.5m×1.5m。

3、锚索孔深13.5m，锚索设计长度13.0m。

锚索体与水平面的夹角为15°，锚索孔径φ＝130mm，锚索采用 3 根高强度低松驰的预应力钢绞线( φ＝15.24mm)制作，用 OVM15-3型锚具锁定。

锚索设计吨位为 350kN，锚固段为 7.0m。

二、现场准备按照设计图纸备齐所需的材料和机具。

材料主要有预应力锚索、锚具（包括配套的锚垫版、锚板、夹片和螺旋筋）、水泥、钢筋、砂石料，以及模板等。

三、施工工序与操作要点编制人复核人接收单位接收人第 1 页，共 7 页编号：主送单位HFZQ7- 标五分部工程部日期2011 年 4 月 1 日工程名称锚索施工根据图号合福施图(路)-119交底内容：1、施工工序锚索施工工序：钻孔→清孔→锚索制作→锚索安装→注浆→养护→锚索张拉→补张拉及锁定→锚头封闭。

2、操作要点(1)钻孔施工排架搭设要牢固，钻机定位准确，水平孔须用 2mm/m精度的水平尺校核钻机钻杆水平，测量仪测定钻进方向角。

调整好孔向再牢靠固定钻机。

开孔钻进要低转速，低压推进，当成孔约 50cm，需再次校核孔向，及时调整钻机。
