锚杆(锚索)长度、间排距、参数计算公式(精)

各种理论计算方法一、按悬吊理论计算锚杆参数适用于层状岩层，平顶巷道顶板锚杆；距离顶板周边往上1-1.5m 处最好有一层厚度大于2m 的坚固稳定老顶；上述范围没有老顶时，公式仍可套用。

1、锚杆长度计算：L=L 1+L 2+L 3式中 L ——锚杆长度，cm ；L 1——锚杆外露长度，为垫板厚度+螺母厚+0.3mm ；cmL 2——破碎直接顶厚度，一般按经验取0.4m ；L 3——锚杆伸入老顶长度，按经验取≥0.30m ，或按锚固粘结力（πd τL 3）等于锚杆拉断承载力（πd 2σ/4）估算，其中：当f ≥3时，L 2=B，当f ≤2时，式中B ——巷道开掘宽度，m ；f ——岩石坚固系数。

H ——巷道掘进高度，mφ——两帮岩层的似内摩擦角。

D ——为锚杆直径，τ——为锚固剂与锚杆粘结强度，MPaσ——为锚杆抗拉强度，MPa 。

2、锚固力Q ：锚杆锚固力应等于杆体承载力，杆体能承载平均作用范围内岩石的重力。

Q =π(d/2)2σ=kab γL 2式中：σ——锚杆抗拉强度，MPad ——杆体直径k ——安全系数，取1.5-1.8a ——锚杆间距b ——锚杆排距γ——岩体容重L 2——巷道顶板破碎带高度。

3、锚杆间距、排距计算：设计令间距、排距均为a ，则a=（Q/K L 2γ）1/2式中α——锚杆间排距，m ；Q ——锚杆设计锚固力，150KN/根L 2——冒落拱高度，取0.25m ；γ——被悬吊岩石的重力密度，取27KN/m ³；K ——安全系数，一般取1.5-1.8。

4、混凝土喷层厚度t根据锚杆喷射混凝土支护技术规范，喷射混凝土支护厚度，最小不应小于50mm ，时。

2≤f最大不应超过200mm，结合我矿工程地质条件和已有巷道支护情况，喷射混凝土厚度设计为120mm。

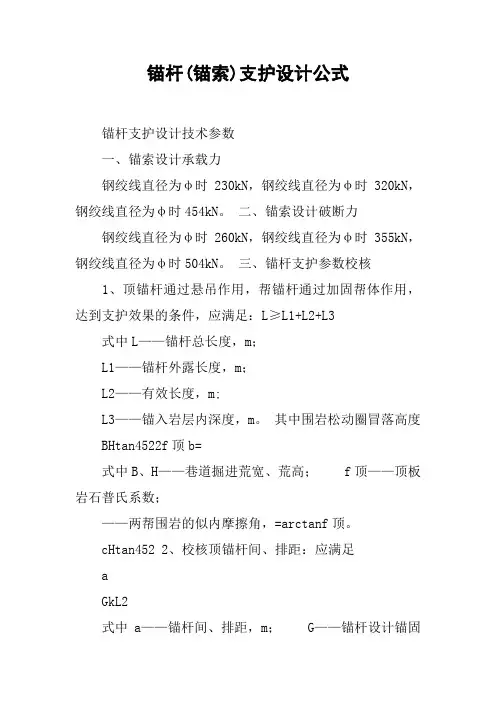

锚杆(锚索)支护设计公式锚杆支护设计技术参数一、锚索设计承载力钢绞线直径为φ时230kN，钢绞线直径为φ时320kN，钢绞线直径为φ时454kN。

二、锚索设计破断力钢绞线直径为φ时260kN，钢绞线直径为φ时355kN，钢绞线直径为φ时504kN。

三、锚杆支护参数校核1、顶锚杆通过悬吊作用，帮锚杆通过加固帮体作用，达到支护效果的条件，应满足：L≥L1+L2+L3式中L——锚杆总长度，m；L1——锚杆外露长度，m；L2——有效长度，m;L3——锚入岩层内深度，m。

其中围岩松动圈冒落高度BHtan4522f顶b=式中B、H——巷道掘进荒宽、荒高；f顶——顶板岩石普氏系数；——两帮围岩的似内摩擦角，=arctanf顶。

cHtan452 2、校核顶锚杆间、排距：应满足aGkL2式中a——锚杆间、排距，m；G——锚杆设计锚固力，kN/根；k——安全系数，一般取2；L2——有效长度;——岩体容重3、加强锚索长度校核，应满足LLaLbLcLd 式中L——锚索总长度，m；La——锚索深入到较稳定岩层的锚固长度，m；LaKd1fa4fc其中：K——安全系数；d1——锚索直径；fa——锚索抗拉强度，N/㎜2；fc——锚索与锚固剂的粘合强度，N/㎜2；？Lb——需要悬吊的不稳定岩层厚度，m； Lc——托板及锚具的厚度，m； Ld——外露张拉长度，m；4、悬吊理论校核锚索排距：L≤nF2/[BHγ-/L1] 式中L---锚索排距，m；B---巷道最大冒落宽度， m；H---巷道最大帽落高度， m；γ---岩体容重，kN/m3 L1---锚杆排距, m,F1---锚杆锚固力, kN;70 F2---锚索极限承载力, kN;θ---角锚杆与巷道顶板的夹角,75°; n---锚索排数,取1。

NKWP断5、加强锚索数目的校核，应满足式中N——锚索数目；K——安全系数；2P断——锚索最低破断力，kN；W——被悬吊岩石的自重，kN；WBhD其中：B——巷道掘进荒宽，m；D——锚索间排距，m；∑h——悬吊岩石厚度，m；∑——悬吊岩石平均容重，kN/m3。

锚杆、锚索参数计算过程一、锚杆支护参数计算1、锚杆长度计算：L=KH+L1+L2式中：L-锚杆长度； K-安全系数，一般取2；H-冒落拱高度，m;L1-锚杆锚入稳定岩层的厚度，取0.5m;L2-锚杆外露长度,一般取0.1m。

其中：H=B/2f=4.6/（2×4.0）=0.575B-巷道掘进跨度，取4.6m； f-普氏岩石坚固性系数，取4.0。

则：L=2×0.575+0.5+0.1=1.75m ，计算得数为1.75m，所以锚杆施工时的长度取整数值2m。

2、锚杆直径的确定：（1）（巷道断面按4.6m计算）根据材料力学计算锚杆直径为：D=√4.6P/πJb=√4.6×70×103/3.14×380=16.43mm式中：D-锚杆直径，mm； P-锚杆截面载荷，取70KN；Jb-螺纹钢锚杆屈服点，取380MPa。

通过计算得数为16.43mm，所以锚杆施工时的直径取整数值20mm。

（2）（巷道断面按3.2m计算）根据材料力学计算锚杆直径为：D=√3.2P/πJb=√3.2×70×103/3.14×380=13.7mm式中：D-锚杆直径，mm； P-锚杆截面载荷，取70KN；Jb-螺纹钢锚杆屈服点，取380MPa。

通过计算得数为13.7mm，所以锚杆施工时的直径取整数值20mm。

3、锚杆间、排距计算：a=√Q/KHγ=√65.7/2×0.575×24.5= 1.527m式中：a-锚杆间、排距，m;Q-锚杆设计锚固力，Q=16.43f=65.72KN；γ-被悬吊石灰岩的重力密度，取24.5KN/m3。

通过计算得数为0.763m，所以锚杆施工时取间距0.8m，排距0.8m。

二、锚索长度计算：1、(锚索直径按17.8的计算）L=L a+L b+L c+L d=1.575+2+0.1+0.3=3.975m式中：L-锚索长度，m；L a-锚索锚入到较稳定岩层的锚固长度，1.575m;L b-需要悬挂的不稳定岩层厚度，取2m;L c-上托盘及锚具的厚度，取0.1m;L d-锚索外露长度，取0.3m。

锚索支护设计一、锚索设计锚固力钢绞线直径为φ15.24mm时锚固力不小于200kN 。

二、锚索支护参数校核1、锚索通过悬吊作用，达到支护效果的条件，应满足：L ≥L 1+L 2+L 3 式中：L ——锚索总长度，m ；L 1——锚索外露长度（包括钢带、托板、锁具厚度），m ； L 2——有效长度（锚索取围岩松动圈冒落高度b ），m; L 3——锚入岩（煤）层内深度，m 。

其中 L 1=0.20mL 2=b(锚索取围岩松动圈冒落高度)b=顶f H B ⎪⎭⎫ ⎝⎛-+︒245tan 2ω式中B ——巷道掘宽（切眼掘宽4.6m ） H ——巷道掘高 (3.6m)顶f ——顶板岩石普氏系数；(取2.5)`ω——两帮围岩的似内摩擦角，ω=()顶f arctan 。

带入公式算的b=1.18m L 2=1.18mL 3=锚固剂体积/锚索眼面积与锚索横截面之差（锚固剂型号；CK2335，使用数量：4根，锚索直径：15.24mm ，锚索眼直径：28mm ）带入公式得L 3=2.6mL 1+L 2+L 3=0.20m+1.18m+2.6m=3.98m2、锚索长度校核，应满足d c b a L L L L L +++= 式中L ——锚索总长度，m ；a L ——锚索深入到较稳定岩层的锚固长度，m ； c aa f f d K L 41⨯≥其中：K ——安全系数；(取2)1d ——锚索直径；（15.24mm ）a f ——锚索抗拉强度，N/㎜2；(1426.05) c f ——锚索与锚固剂的粘合强度，N/㎜2；（10）带入公式得La ≥1.1mb L ——需要悬吊的不稳定岩层厚度，m ；(2.2m ，经实际打眼，我矿顶板2m 以上为砂岩)c L ——托板及锚具的厚度，m ；d L ——外露张拉长度，m ；(L C+ L d=0.20m)带入公式d c b a L L L L L +++=≥1.1m+2.2m+0.20m ≥3.50m 以上得出：我矿锚索长度为4.2m 满足设计要求。

式中： u——内摩擦系数； Ph——作用滑移面上的水平应力，KN;
Ph
式中： （。 ） ——内摩擦角， 则

tg 2 (45 ) 2 2

f (b B) 2tg tg 2 (45

2
（2） 求锚索的排距。根据锚索的屈服载荷 Y1，按每排安装 n 根锚索考虑， 有 nY1=W-Ff 式中： Y1——锚索的屈服载荷，KN。
——岩层倾角，取 30，
（2）帮锚杆间排距的计算 行帮支护所需提供的最大支撑力为
3max r{d H tan （45 - / 2) fH }tan 2 (45 - / 2) / f
为保持巷帮不失稳，则支护体提供的支护力 P 3max ，则锚杆的间距为： a1=Q/(b1K1 3max ) 式中： Q——帮锚杆锚固力 Q，取 40KN； a1——帮锚杆的间距，m； b1——帮锚杆排距，m； r——煤的容重，KN/m3，取 13.1； d——巷道半宽，m，取 1.5m；
G2 2rhB / 3
因此，锚索间距可由下式计算
Q2 G2 cos 2rha2 B cos / 3
式中： Q2——锚索预紧力，KN,100～120，取 100； r——岩石的容重，KN/m，取 23.5； B——巷道跨度，m，取 3； f——岩石普氏系数，取 2～4，取 3；
5
h——载荷体高度，m，按自然平衡拱理论，沿巷道单位长度吊 挂载荷计算方法，计算载荷体高度 h=B/（2f）=0.5

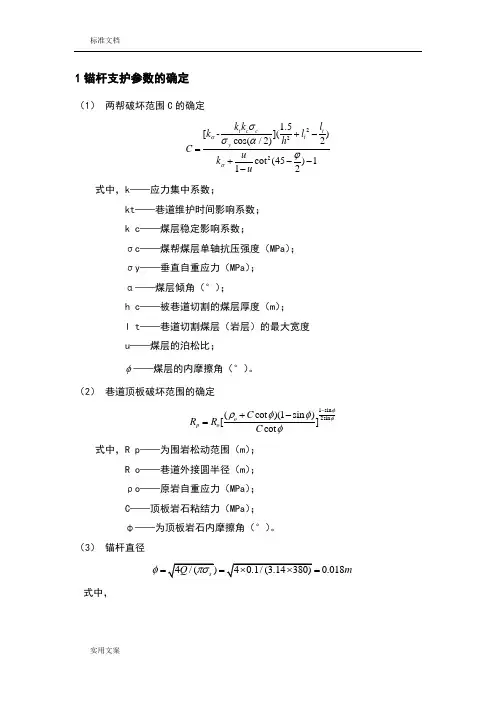

1 锚杆支护参数的确定
（1） 两帮破坏范围 C 的确定
[k C
kt kc c l 1.5 ]( 2 lt 2 t ) y cos( / 2) h 2 u k cot 2 (45 ) 1 1 u 2

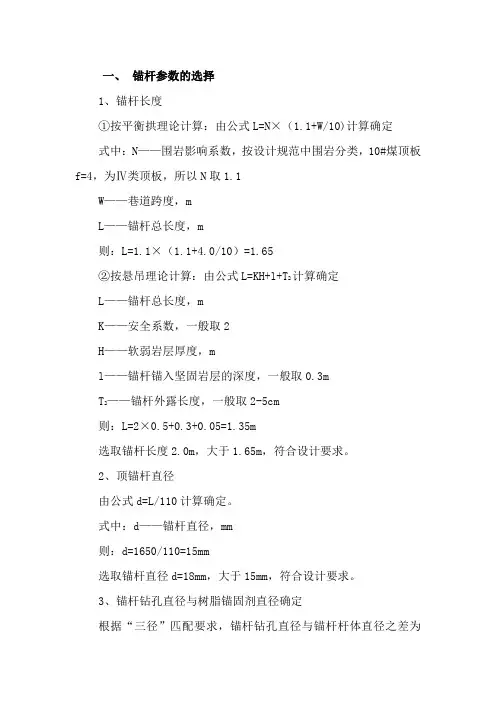

一、锚杆参数的选择1、锚杆长度①按平衡拱理论计算：由公式L=N×（1.1+W/10)计算确定式中：N——围岩影响系数，按设计规范中围岩分类，10#煤顶板f=4，为Ⅳ类顶板，所以N取1.1W——巷道跨度，mL——锚杆总长度，m则：L=1.1×（1.1+4.0/10）=1.65②按悬吊理论计算：由公式L=KH+l+T2计算确定L——锚杆总长度，mK——安全系数，一般取2H——软弱岩层厚度，ml——锚杆锚入坚固岩层的深度，一般取0.3mT2——锚杆外露长度，一般取2-5cm则：L=2×0.5+0.3+0.05=1.35m选取锚杆长度2.0m，大于1.65m，符合设计要求。

2、顶锚杆直径由公式d=L/110计算确定。

式中：d——锚杆直径，mm则：d=1650/110=15mm选取锚杆直径d=18mm，大于15mm，符合设计要求。

3、锚杆钻孔直径与树脂锚固剂直径确定根据“三径”匹配要求，锚杆钻孔直径与锚杆杆体直径之差为4~10mm，锚杆钻孔直径与树脂锚固剂直径之差为3~5 mm，因此锚杆钻孔直径R孔在28~32之间，树脂锚固剂直径R树在23~27mm之间。

取R孔=28mm，R杆=23mm，均在计算范围之内，符合设计要求。

4、锚固方式和长度①巷道顶板属于Ⅳ类顶板，为保证锚杆锚固力、扭矩达标，选用全锚锚固。

②锚固长度：全锚锚固要求锚固长度为0.5~0.9倍锚杆长度，取0.6倍，则锚固长度L锚=0.6×2m=1.2m，选用Z2388型1条CK2340型1条树脂锚固剂，锚固剂长度等于880mm+400mm＝1280mm。

实际锚固长度：根据公式L锚=(L树·R2树)/（R2孔-R2杆）式中：L锚——树脂锚固剂锚固长度，mmL树——树脂锚固剂长度，mmR树——树脂锚固剂半径，mmR杆——锚杆半径，mmR孔——钻孔半径，mm则：实际锚固长度L锚=(1280×11.52)/(152-102) =1354mm＞1200mm5、锚杆间、排距Q确定。

井巷支护计算理论1、按悬吊理论(1)锚杆长度L，L=L1+L2+L3=50+1000+300=1350mm式中：L1——锚杆外露长度L2——软弱岩层厚度，可根据柱状图确定 mmL3——锚杆伸入稳定岩层深度一般不小于300mm(2)锚固力N：可按锚杆杆体的屈服载荷计算N=π/4(d2σ屈)=0.25×3.14×（0.02）2×335×106=105KN 式中：σ屈——杆体材料的屈服极限Mpad——杆体直径(3)锚杆间排距锚杆间距D≤1/2LD≤0.5×2200=1100mm锚杆排距L0=Nn/2kra L2=105×103×13/2×3×24×103×2.1×1=4.51m 式中：n——每排锚杆根数N——设计锚固力，KN/根K——安全系数，取2-3r ——上覆岩层平均容重，取24KN/ m3a——1/2巷道掘进宽度 m2、按自然平衡拱理论计算Ⅰ、两帮煤体受挤压深度CC=(（KrHB/1000fcKc）Cos(a/2)-1)h×tg(45-ψ/2)=（（2.5×24×510×1/1000×2×1.0）Cos（23°/2）-1）×2.65×tg（45°-63°/2）=8.9m式中： K——自然平衡拱角应力集中系数，与巷道断面形状有关；矩形断面，取2.8r ——上覆岩层平均容重，取24KN/ m3H——巷道埋深mB——固定支撑力压力系数，按实体煤取1fc——煤层普氏系数，Kc——煤体完整性系数，0.9-1.0a——煤层倾角h——巷道掘进高度mψ——煤体内摩擦角，可按fc反算Ⅱ、潜在冒落高度bb=(a+c)Cosa/Kyfr=（2.1+8.9）×0.92/0.45×4=5.62m式中：a——顶板有效跨度之半 mKy——直接顶煤岩类型性系数。

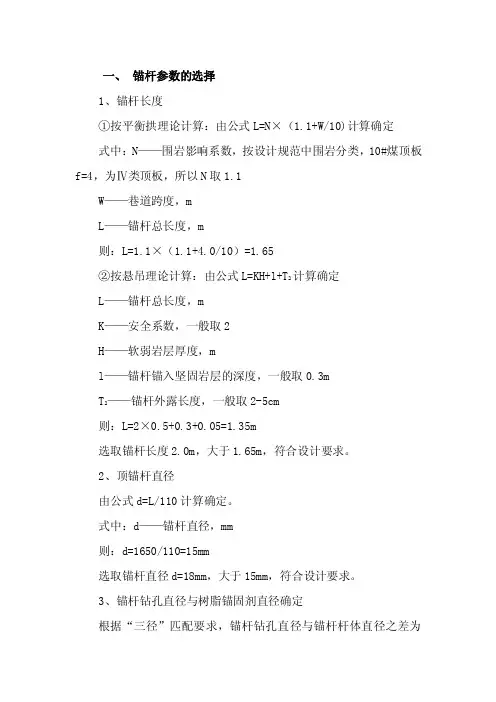

一、锚杆参数的选择1、锚杆长度①按平衡拱理论计算：由公式L=N×（1.1+W/10)计算确定式中：N——围岩影响系数，按设计规范中围岩分类，10#煤顶板f=4，为Ⅳ类顶板，所以N取1.1W——巷道跨度，mL——锚杆总长度，m则：L=1.1×（1.1+4.0/10）=1.65②按悬吊理论计算：由公式L=KH+l+T2计算确定L——锚杆总长度，mK——安全系数，一般取2H——软弱岩层厚度，ml——锚杆锚入坚固岩层的深度，一般取0.3mT2——锚杆外露长度，一般取2-5cm则：L=2×0.5+0.3+0.05=1.35m选取锚杆长度2.0m，大于1.65m，符合设计要求。

2、顶锚杆直径由公式d=L/110计算确定。

式中：d——锚杆直径，mm则：d=1650/110=15mm选取锚杆直径d=18mm，大于15mm，符合设计要求。

3、锚杆钻孔直径与树脂锚固剂直径确定根据“三径”匹配要求，锚杆钻孔直径与锚杆杆体直径之差为4~10mm，锚杆钻孔直径与树脂锚固剂直径之差为3~5 mm，因此锚杆钻孔直径R孔在28~32之间，树脂锚固剂直径R树在23~27mm之间。

取R孔=28mm，R杆=23mm，均在计算范围之内，符合设计要求。

4、锚固方式和长度①巷道顶板属于Ⅳ类顶板，为保证锚杆锚固力、扭矩达标，选用全锚锚固。

②锚固长度：全锚锚固要求锚固长度为0.5~0.9倍锚杆长度，取0.6倍，则锚固长度L锚=0.6×2m=1.2m，选用Z2388型1条CK2340型1条树脂锚固剂，锚固剂长度等于880mm+400mm＝1280mm。

实际锚固长度：根据公式L锚=(L树·R2树)/（R2孔-R2杆）式中：L锚——树脂锚固剂锚固长度，mmL树——树脂锚固剂长度，mmR树——树脂锚固剂半径，mmR杆——锚杆半径，mmR孔——钻孔半径，mm则：实际锚固长度L锚=(1280×11.52)/(152-102) =1354mm＞1200mm5、锚杆间、排距Q确定。

a1=Q/(b1K1 )
式中：
Q——帮锚杆锚固力Q，取40KN；
a1——帮锚杆的间距，m；
b1——帮锚杆排距，m；
r——煤的容重，KN/m3，取13.1；
d——巷道半宽，m，取1.5m；
H——巷帮高度，m，取高帮3.0；
——煤层内摩擦角，取25度；
f——煤层普氏系数，一般取2～3，取2；
K1——锚杆安全系数，一般取1.5～2，取2；
2锚索间排距的计算
1锚索长度的确定
锚索长度L包括孔内长度L1与外漏长度L2
L1=Nb
式中：
L——锚索长度，m；
L1——锚索孔内长，m；
L2——锚索外露长度，m，取0.3；
B——巷道跨度，m，取3；
n——经验系数，一般1.5～2，取2。
2锚索排距的计算
由于回采巷道跨度不大(3 m),锚索布置在巷道断面中央,垂直于煤层顶板单排布置。
1锚索长度的确定
式中：
La——锚索长度（m）；
La1——锚索外露长度（m）；
La1——锚索有效长度（m）；
La2——锚索锚固长度（m）。
（1）静压软岩巷道
在锚杆失效的情况下，其潜在的冒落高度为1.5倍的巷道宽度。同时为保证巷道的稳定性，锚索应保证锚固到稳定的岩层内，锚索有效长度：
式中，a——巷道宽度（m）；
——岩层倾角，30度。
1锚索排距的计算
需要锚索承载的有潜在跨落趋势的围岩载荷为
式中：
B——巷道跨度，m；
——破坏区煤岩体容重，KN/m3
b——锚索排距，m。
——顶板破坏高度，m。
(2)潜在危岩在下滑趋势时的摩擦阻力f，即
式中：
u——内摩擦系数；
Ph——作用滑移面上的水平应力，KN;

附录：支护设计计算按悬吊理论计算支护参数：1、锚杆长度计算L = KH+L1+L2式中：L——锚杆长度，m H——冒落拱高度，mK----安全系数，取2L1——锚杆锚入稳定岩层深度，取0.5mL2——锚杆在巷道中的外露长度，取0.1m其中： H=B/2f=3.6/(2×4)=0.45m式中：B——巷道宽度 f——岩石坚固性系数，取4 L = 2H+L1+L2=2×0.45+0.5+0.1=1.5m施工中取L=2m2、锚杆间距、排距a、ba=b=KHrQ式中：a、b——锚杆间、排距mQ——锚杆设计锚固力，80kN/根；H——冒落拱高度，取0.45m ；K——安全系数，取2；r——被悬吊石灰岩的重力密度，24kN/m3a=b=√502×0.45×24=1.52m施工中取a=b=0.9m3、锚杆直径的选择：d=P=abhr=0.9×0.9×2×24=38.9kN/m2式中：a---锚杆排距h---锚杆承载岩体高度，取锚杆长度2mb---锚杆间距r---承载岩体容重24kN/m3K---安全系数取2Δ--锚杆材料抗拉强度，取38kN/m2d= =√4×3890×2/3.14×3800=16.1mm施工中取Φ=20mm通过锚杆直径的验算，排距确定为0.9m，间距为0.8m,能满足支护要求。

4、锚索支护参数计算：⑴确定锚索的长度：L=La+Lb+Lc+Ld式中 L----锚索总长度，mLa---锚索深入到较稳定岩层的锚固长度，mLb---需要悬吊的不稳定岩层厚度，取1.5mLc---上托盘及锚具的厚度，取0.1mLd---需要外露的张拉长度，取0.3m锚索锚固长度La按下式确定：La≥K×(d1fa/4fc)式中：K---安全系数，取2d1---锚索钢绞线直径，取15.24mmfa---钢绞线抗拉强度，N/m㎡(1920MPa,含1883.52N/mm2)fc—锚索与锚固剂的粘合强度，取10N/mm2则La≥（2×15.24×1883.52）/4×10=1435.242㎜≈1.44mL=1.44+1.5+0.1+0.3=3.34m 施工取锚索长度为6.3m。

锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。

(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。

一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。

水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。

cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）； d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。

顶板锚杆支护间排距、长度、直径计算方法一、使用适用条件和地点1、 田庄煤矿二水平北翼皮带巷、二水平南翼皮带巷等开拓大巷2、 巷道宽B=3.8m ，巷道高H=2.5m ，巷道顶板为泥岩（页岩），经查设计手册P254页表1-4-37，得该顶板岩石普氏岩石坚固性系数为f=3，或者部分段f ≦2。

一、锚杆长度计算1、计算公式L=L 1+L 2+L 32、L1的计算L1=铁垫板厚（铁托盘）+螺母厚+（20-30mm ），我矿铁垫板（铁托盘）厚度为8mm ，螺纹钢用螺母厚度为30mm ，由上得 L 1=8mm+30mm+30mm=68mm3、L 3的计算（1）、经验取值法L 3为深入老丁长度，可按经验取L 3≧300mm ，因我矿17煤巷道顶板在距顶板上1-1.5m 处没有老顶，亦可套用设计手册P2671页表6-1-88中L 3计算公式，此时老顶取概念为载荷高度、破碎带高度以外的非破碎稳定带。

根据我矿17煤巷道顶板特性可取L 3=500mm 。

（2）、理论估算法按锚固粘结力（π*d*τc *L 3）等于杆体屈服（软钢）或拉断承载力（σπt **4d 2）得公式估算如下：L 3=d*σt /(4*τc )=τσc t d *4* 其中：d ----锚杆直径，单位mm ，暂取锚杆直径为d=16mm ，σt ----杆体材料的设计抗拉强度，单位MPa ，经查设计手册P2666页表6-1-80得螺纹钢锚杆（16锰）屈服强度为340MPa ，抗拉强度为520MPa 。

τc ----锚杆与砂浆的粘结强度；圆钢τc ≈2.5MPa ，螺纹钢τc ≈5MPa ，所得L3尚需对砂浆与孔壁岩石间粘结强度进行校核，砂浆与石灰岩粘结强度为2.5 MPa ，砂浆与粘土岩粘结强度为1.8 MPa 。

开拓大巷选用螺纹钢锚杆，因砂浆与粘土岩粘结强度为1.8 MPa ，所以取τc =1.8 MPa ，所以根据公式计算如下：L 3=τσctd *4*=16mm*520MPa/（4*1.8 MPa ）=1155mm ；或 L 3=τσc t d *4*=16mm*340MPa/（4*1.8 MPa ）=755mm4、L 2的计算（1）、L 2的取法有很多种，其中取L 2≧伪顶厚度、取L 2≧易碎直接顶厚度、L 2取不同岩体的经验载荷高度均不适合我矿现场条件。

锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。

(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。

一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。

水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。

cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）； d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。

锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。

(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。

一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。

水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。

cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）； d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。
