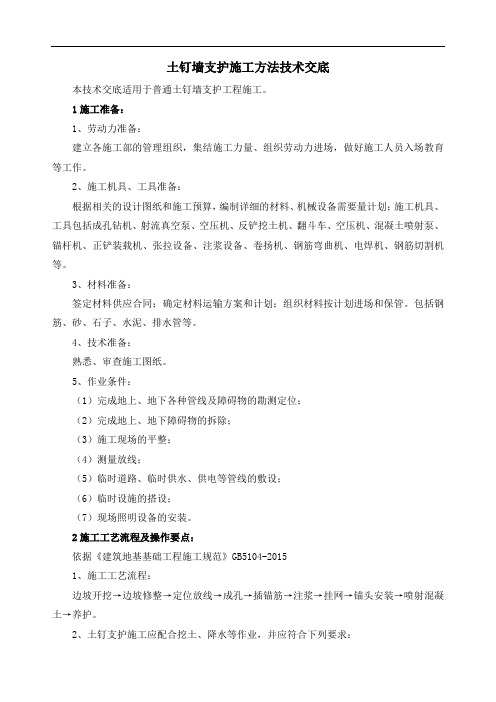

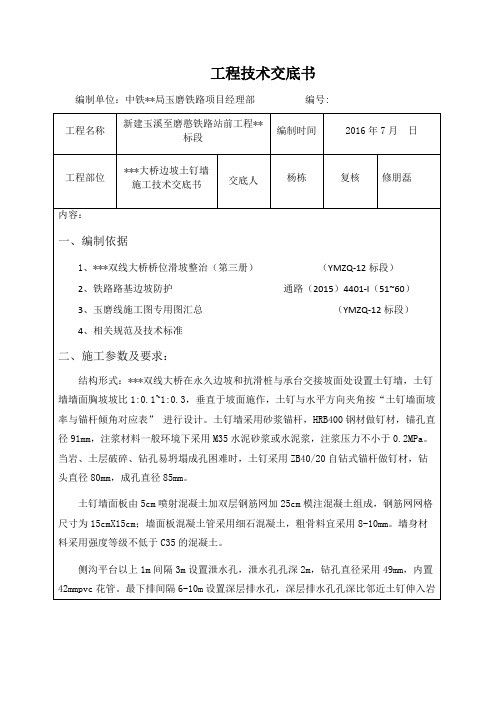

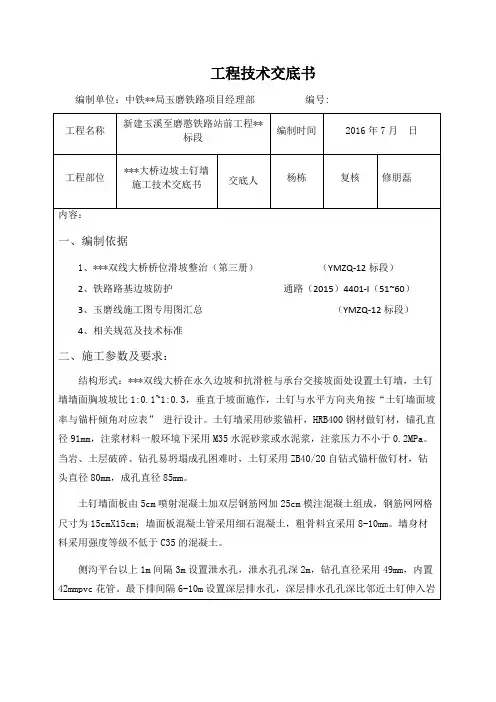

土钉墙支护施工方法技术交底本技术交底适用于普通土钉墙支护工程施工。
1施工准备：1、劳动力准备：建立各施工部的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育等工作。
2、施工机具、工具准备：根据相关的设计图纸和施工预算，编制详细的材料、机械设备需要量计划；施工机具、工具包括成孔钻机、射流真空泵、空压机、反铲挖土机、翻斗车、空压机、混凝土喷射泵、锚杆机、正铲装载机、张拉设备、注浆设备、卷扬机、钢筋弯曲机、电焊机、钢筋切割机等。
3、材料准备：签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。
包括钢筋、砂、石子、水泥、排水管等。
4、技术准备：熟悉、审查施工图纸。
5、作业条件：（1）完成地上、地下各种管线及障碍物的勘测定位；（2）完成地上、地下障碍物的拆除；（3）施工现场的平整；（4）测量放线；（5）临时道路、临时供水、供电等管线的敷设；（6）临时设施的搭设；（7）现场照明设备的安装。

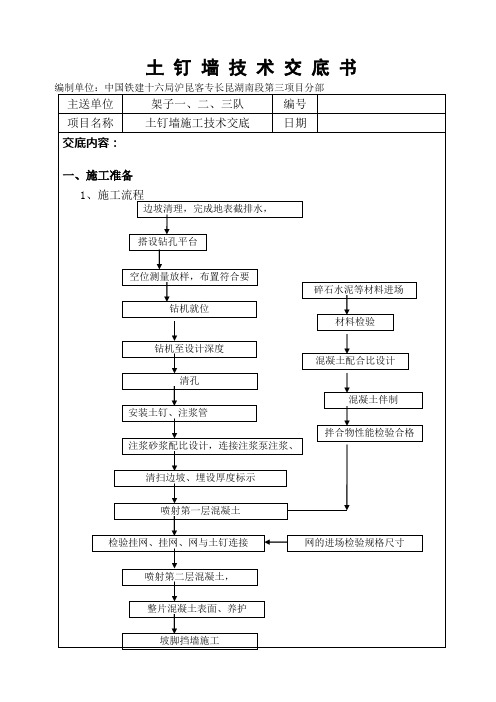

2施工工艺流程及操作要点：依据《建筑地基基础工程施工规范》GB5104-20151、施工工艺流程：边坡开挖→边坡修整→定位放线→成孔→插锚筋→注浆→挂网→锚头安装→喷射混凝土→养护。
2、土钉支护施工应配合挖土、降水等作业，并应符合下列要求：（1）挖土分层厚度应与土钉竖向间距一致，逐层开挖并施工土钉，禁止超挖。
（2）开挖后应及时封闭临空面，应在24h内完成土钉安设和喷射混凝土面层；在淤泥质地层中开挖时，应在12h内完成土钉安设和喷射混凝土面层。
（3）上一层土钉完成注浆后，应至少间隔48h方可允许开挖下一层土方。
（4）施工期间坡顶应严格按照设计要求控制施工荷载。
（5）土钉支护应设置排水沟、集水坑等用于地表和基坑排水。
坑内排水沟离边壁宜大于1m；排水沟和集水坑宜用砖砌并用砂浆抹面，坑中集水应及时抽排；（6）支护面层应视开挖土层含水情况设置必要的泄水孔。
3、成孔注浆型钢筋土钉施工应符合下列要求：（1）采用人工凿孔（l<6m）或机械钻孔（l≥6m）时，孔径和倾角应符合设计要求；孔位误差应小于50mm，孔径误差应小于±2°，孔深可为土钉长度加300mm。
