土钉墙边坡支护技术交底精选文档

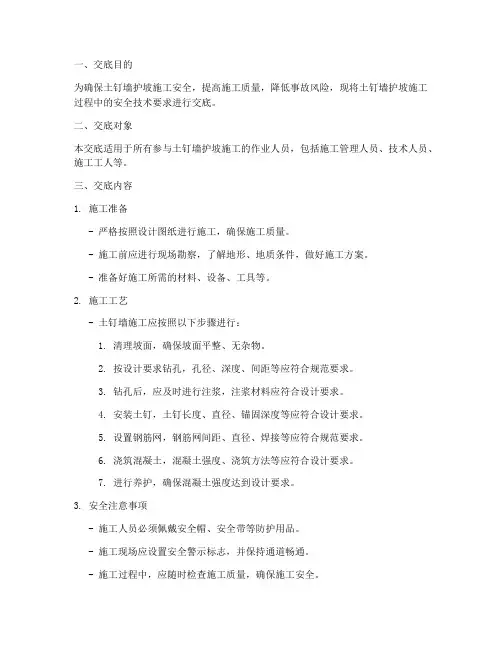

一、交底目的为确保土钉墙护坡施工安全，提高施工质量，降低事故风险，现将土钉墙护坡施工过程中的安全技术要求进行交底。

二、交底对象本交底适用于所有参与土钉墙护坡施工的作业人员，包括施工管理人员、技术人员、施工工人等。

三、交底内容1. 施工准备- 严格按照设计图纸进行施工，确保施工质量。

- 施工前应进行现场勘察，了解地形、地质条件，做好施工方案。

- 准备好施工所需的材料、设备、工具等。

2. 施工工艺- 土钉墙施工应按照以下步骤进行：1. 清理坡面，确保坡面平整、无杂物。

2. 按设计要求钻孔，孔径、深度、间距等应符合规范要求。

3. 钻孔后，应及时进行注浆，注浆材料应符合设计要求。

4. 安装土钉，土钉长度、直径、锚固深度等应符合设计要求。

5. 设置钢筋网，钢筋网间距、直径、焊接等应符合规范要求。

6. 浇筑混凝土，混凝土强度、浇筑方法等应符合设计要求。

7. 进行养护，确保混凝土强度达到设计要求。

3. 安全注意事项- 施工人员必须佩戴安全帽、安全带等防护用品。

- 施工现场应设置安全警示标志，并保持通道畅通。

- 施工过程中，应随时检查施工质量，确保施工安全。

- 钻孔、注浆、安装土钉等操作应严格按照规范要求进行。

- 施工过程中，应加强施工现场管理，防止人员、设备、材料等发生意外。

- 遇到恶劣天气，如雷雨、大风等，应立即停止施工，确保人员安全。

4. 应急预案- 施工过程中，如发生安全事故，应立即启动应急预案，采取有效措施进行处置。

- 施工单位应制定应急预案，明确事故报告、处置、救援等程序。

- 施工人员应熟悉应急预案，提高应急处置能力。

四、交底要求1. 施工单位应将本交底内容书面通知所有施工人员。

2. 施工人员应认真学习本交底内容，确保掌握施工安全要求。

3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。

五、结语土钉墙护坡施工安全至关重要，各施工人员应严格按照本交底要求进行施工，确保施工安全，提高施工质量。

土钉墙支护施工安全技术交底一、工程概述在进行土钉墙支护施工前，首先需要对工程的基本情况有清晰的了解。

本次施工的项目位于_____，场地的地质条件较为复杂，周边环境存在一定的限制因素。

为了确保施工过程的安全与稳定，特进行本次安全技术交底。

二、施工准备1、技术准备施工前应熟悉施工图纸和地质勘察报告，了解土钉墙支护的设计要求和技术参数。

制定详细的施工方案，并经过技术负责人审批。

对施工人员进行技术交底，确保其掌握施工工艺和质量要求。

2、材料准备土钉：选用符合设计要求的钢筋，其质量应符合国家标准。

钢筋网：采用规格合适的钢筋，间距应符合设计要求。

喷射混凝土材料：包括水泥、砂、石子等，其质量和配合比应符合设计要求。

3、设备准备钻孔设备：根据地质条件选择合适的钻孔机，如洛阳铲、锚杆钻机等。

注浆设备：包括注浆泵、搅拌机等。

喷射混凝土设备：如混凝土喷射机、空压机等。

4、现场准备清理施工现场的障碍物，确保施工场地平整。

按照设计要求进行测量放线，确定土钉墙的位置和尺寸。

设置好排水系统，防止地表水和地下水对施工的影响。

三、施工工艺流程1、边坡修整采用人工或机械的方式对边坡进行修整，使其坡度符合设计要求。

清除坡面上的松动土石，确保坡面平整。

2、钻孔根据设计的土钉间距和角度进行钻孔。

钻孔过程中要控制好钻孔的深度和垂直度。

钻孔完成后，用压缩空气将孔内的残渣清理干净。

3、土钉制作与安装按照设计要求制作土钉，土钉的长度和直径应符合要求。

将土钉插入孔内，确保土钉的位置和角度正确。

4、注浆采用压力注浆的方式将浆液注入孔内。

注浆压力应符合设计要求，确保浆液充满孔内。

5、铺设钢筋网在坡面上铺设钢筋网，钢筋网的间距应符合设计要求。

钢筋网之间的连接应牢固，采用绑扎或焊接的方式。

6、喷射混凝土喷射混凝土前，应先对坡面进行湿润。

按照设计要求的配合比搅拌混凝土，然后通过喷射机将混凝土喷射到坡面上。

喷射混凝土的厚度应符合设计要求，分多次喷射，每次喷射厚度不宜过大。

一、交底目的为确保土钉支护工程的安全、顺利进行，提高施工质量，降低安全事故发生率，特制定本安全技术交底。

二、交底内容1. 工程概况（1）工程名称：____________________（2）工程地点：____________________（3）工程规模：____________________2. 施工方案（1）土钉支护设计参数：土钉长度、间距、角度、直径等。

（2）施工顺序：按设计要求自上而下分层进行，随开挖随支护。

（3）施工工艺：钻孔、注浆、插钉、喷射混凝土等。

3. 安全技术措施（1）人员安全：1）施工人员必须经过专业培训，取得相应资格证书后方可上岗。

2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

3）施工现场设置明显的警示标志，确保人员安全。

（2）机械设备安全：1）机械设备必须符合国家规定标准，定期进行检修、保养。

2）机械设备操作人员必须持证上岗，严格遵守操作规程。

3）施工现场机械设备必须保持良好的运行状态，防止意外事故发生。

（3）施工材料安全：1）施工材料必须符合设计要求，质量合格。

2）施工材料堆放整齐，不得占用消防通道。

3）施工材料储存环境应符合要求，防止材料变质、损坏。

（4）施工环境安全：1）施工现场设置排水设施，防止积水。

2）施工现场设置围挡，防止外来人员进入施工区域。

3）施工现场设置警示标志，确保施工安全。

4. 施工注意事项（1）施工过程中，密切关注土体变化，发现异常情况立即停止施工，采取应急措施。

（2）施工过程中，确保土钉与面层有效连接，防止土钉脱落。

（3）施工过程中，防止滞水渗入支护层，确保支护层稳定。

（4）施工完成后，按施工设计规定设置监测点，并设专人监测，发现异常及时采取措施。

三、交底要求1. 施工单位应严格按照本交底内容组织施工，确保施工安全。

2. 施工人员应认真学习本交底内容，提高安全意识，掌握安全操作技能。

3. 施工过程中，严格执行安全技术措施，确保施工安全。

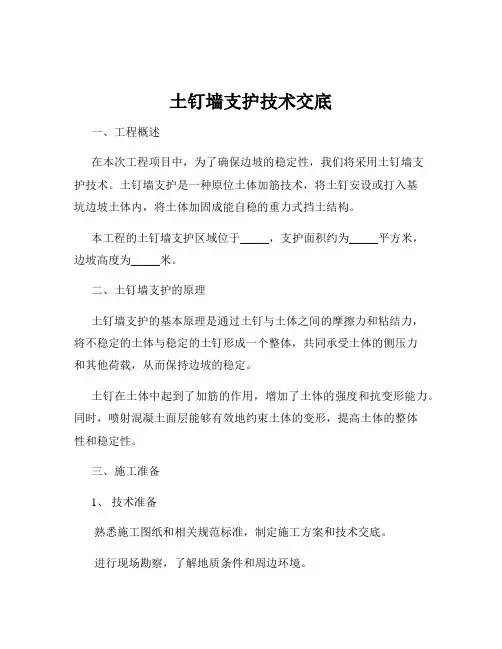

土钉墙支护技术交底一、工程概述在本次工程项目中，为了确保边坡的稳定性，我们将采用土钉墙支护技术。

土钉墙支护是一种原位土体加筋技术，将土钉安设或打入基坑边坡土体内，将土体加固成能自稳的重力式挡土结构。

本工程的土钉墙支护区域位于_____，支护面积约为_____平方米，边坡高度为_____米。

二、土钉墙支护的原理土钉墙支护的基本原理是通过土钉与土体之间的摩擦力和粘结力，将不稳定的土体与稳定的土钉形成一个整体，共同承受土体的侧压力和其他荷载，从而保持边坡的稳定。

土钉在土体中起到了加筋的作用，增加了土体的强度和抗变形能力。

同时，喷射混凝土面层能够有效地约束土体的变形，提高土体的整体性和稳定性。

三、施工准备1、技术准备熟悉施工图纸和相关规范标准，制定施工方案和技术交底。

进行现场勘察，了解地质条件和周边环境。

对施工人员进行技术培训和安全教育。

2、材料准备土钉：采用_____规格的钢筋，质量应符合国家标准。

水泥：选用_____标号的普通硅酸盐水泥。

砂、石子：砂采用中砂，石子采用粒径 5-10mm 的碎石。

外加剂：根据需要添加适量的外加剂，如速凝剂等。

3、机械设备准备钻孔机：根据地质条件选择合适的钻孔设备，如洛阳铲、螺旋钻等。

注浆设备：包括注浆泵、搅拌机等。

喷射混凝土设备：包括混凝土喷射机、空压机等。

4、现场准备清理施工现场，平整场地，确保施工道路畅通。

测量放线，确定土钉墙的位置和标高。

做好排水系统，防止雨水浸泡边坡。

四、施工工艺流程1、边坡修整采用人工或机械的方式对边坡进行修整，使其表面平整，坡度符合设计要求。

2、定位放线根据设计图纸，在边坡上放出土钉的位置，并做好标记。

3、成孔根据土钉的设计长度和孔径，采用相应的成孔方法进行成孔。

成孔过程中要注意控制孔的垂直度和孔径偏差。

4、土钉制作与安装将土钉钢筋按照设计要求进行制作，在土钉上设置定位支架，以保证土钉在孔中的位置居中。

然后将土钉缓慢插入孔内，直至达到设计深度。

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：护坡土钉支护工程二、施工准备1. 技术交底（1）施工人员应熟悉本工程的相关技术规范、施工图纸及施工方案。

（2）施工人员应掌握土钉支护的施工工艺、施工质量标准及安全操作规程。

（3）施工人员应了解工程周边环境、地质条件及水文情况。

2. 材料设备（1）土钉：采用符合设计要求的土钉，规格、数量应符合要求。

（2）钢筋：采用符合设计要求的钢筋，规格、数量应符合要求。

（3）混凝土：采用符合设计要求的混凝土，强度等级应符合要求。

（4）其他材料：锚杆、砂浆、锚具等。

3. 施工机械（1）钻孔机：用于钻孔，规格应符合要求。

（2）注浆泵：用于注浆，规格应符合要求。

（3）振动棒：用于振捣混凝土，规格应符合要求。

（4）其他机械：挖掘机、运输车等。

三、施工工艺1. 施工流程（1）场地平整：清除场地杂物，平整场地。

（2）放线定位：根据设计图纸进行放线定位，确定土钉位置。

（3）钻孔：按照设计要求，使用钻孔机进行钻孔。

（4）注浆：将水泥砂浆注入钻孔中，确保注浆饱满。

（5）土钉插入：将土钉插入注浆饱满的钻孔中。

（6）锚杆连接：将锚杆与土钉连接牢固。

（7）喷射混凝土：在土钉支护面喷射混凝土，厚度应符合要求。

（8）养护：混凝土养护时间应符合规范要求。

2. 施工要点（1）钻孔：钻孔深度、直径应符合设计要求，钻孔过程中应保持孔位准确。

（2）注浆：注浆应饱满，注浆压力应符合规范要求。

（3）土钉插入：土钉插入应垂直、牢固，与注浆体连接牢固。

（4）锚杆连接：锚杆连接应牢固，确保锚杆与土钉连接可靠。

（5）喷射混凝土：喷射混凝土厚度应符合设计要求，表面应平整。

四、安全技术措施1. 施工人员安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）高处作业时，必须系好安全带，并遵守相关规定。

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 监理单位：____________________二、施工背景为确保基坑开挖及土钉墙支护施工安全，根据国家有关安全生产法规和施工规范，特制定本安全技术交底。

三、施工要求1. 土钉墙支护应符合以下要求：（1）土钉必须与面层有效连接，设置承压板或加强钢筋等构造措施，承压板、加强钢筋应分别与土钉螺栓、钢筋焊接连接。

（2）遇不稳定土体，应根据现场实际情况采取防坍塌措施，修坡后立即喷射一层砂浆、素混凝土或挂网喷射混凝土，待其达规定强度后方可设置土钉。

（3）支护面层背后的土层中有滞水时，应设水平排水管，并将水引出支护层外。

（4）加强现场观测，掌握土体变化情况，及时采取应急措施。

（5）施工中每一工序完成后，应隐蔽验收，确认合格并形成文件后，方可进入下一工序。

（6）土钉墙墙面坡度不宜大于10.1；施工前，应根据土质、坑深、施工荷载对支护结构进行施工设计。

（7）土钉抗拉承载力、土钉墙整体稳定性应满足施工各个阶段荷载的要求。

（8）土钉钢筋宜采用、级钢筋，钢筋直径为16mm～32mm，钻孔直径宜为70mm～120mm；土钉的长度宜为开挖深度的0.5～1.2倍，间距宜为1m～2m，与水平面夹角宜为5～20。

（9）土钉墙支护应按施工设计规定的开挖顺序自上而下分层进行，随开挖随支护。

（10）土钉支护施工完成后，应按施工设计的规定设置监测点，并设专人监测，发现异常必须及时采取安全技术措施。

2. 施工人员应遵守以下规定：（1）所有操作人员应严格执行有关操作规程。

（2）现场施工区域应有安全标志和围护设施。

（3）基坑施工期间应指定专人负责基坑周围地面变化情况的巡查。

如发现裂缝或坍陷，应及时加以分析和处理。

（4）坑壁渗水、漏水应及时排除，防止因长期渗漏而使土体破坏，造成挡土结构受损。

建筑项目土钉墙支护施工技术交底技术交底卡编号工程名称交底日期施工单位某某建设集团有限公司交底名称土钉墙支护施工技术交底交底提要修坡、钻孔、注浆、钢筋网片、面层喷涂交底内容：说明：由于基坑西侧边坡无支护，市政道路坡体已伸至本工程基础内且部分40#楼桩基位于斜坡上，为保证坡体稳定及桩基顺利施工。

根据西侧基坑开挖深度、放坡情况、使用期限及土质分布，现采用土钉支护的形式用于基坑西侧边坡支护。

1、施工准备1.1技术准备（1）了解现场的施工测量控制网的布设原则，对施工测量控制网的平面各控制点和标高控制点进行校测和复核；（2）对参与土方施工的技术人员、现场责任工程师及其他管理人员的责任进行明确分工；（3）对地下障碍物进行调查，需要业主方对我项目部区域范围内的地下各种管线及地下障碍物进行确认。

（4）根据地质勘察报告与水文地质报告，熟悉治理范围内的土质情况与地下水的埋深情况；（5）施工开挖前建立安全、质量管理体系，明确各责任人员及责任范围，并将有关规章制度进行落实。

1.2人员准备（1）根据施工进度计划，组织工人进场；（2）对施工人员进行入场教育和安全培训，核查特殊工种作业人员的上岗证。

签订安全生产责任书。

（3）对现场操作工人逐一进行岗前培训和技术、安全交底，并进行考核，合格后方可进行施工。

1.3机具准备（1）根据边坡治理的施工进度计划，编制施工机械进场计划（如挖掘机、锚杆钻机、喷锚机、注浆泵、电焊机、空压机等）。

（2）对进场设备的年检情况、安全装置进行检查，确保投入使用的机械正常运转。

（3）机械人员对设备的外观、尾气排放进行统一检查，确保环保。

1.4材料准备（1）根据边坡治理施工面积，计算出各种材料用量（如水泥、砂、钢筋等）；（2）根据物资进场计划，及时做好进场材料的复试和报验计划。

1.5作业条件（1）进场工人岗前培训和技术、安全交底均已完成；（2）实体材料均已提供产品合格证、实验报告且均已报验；（3）所有定位线及标高均已完成；（4）用电、用水接驳口等其他保障措施均已完成；2、主要施工方法（1）土钉支护设计参数1）土钉支护由密集的土钉群被加固的原位土体、喷钢筋混凝土面层和必要的防、排水系统组成。

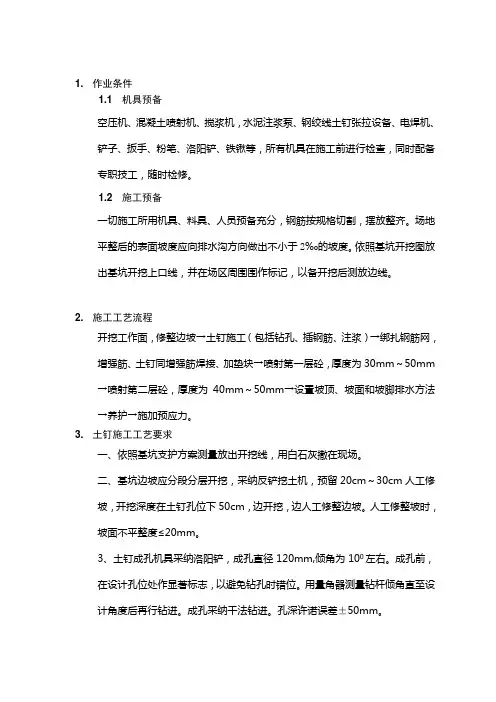

1. 作业条件1.1 机具预备空压机、混凝土喷射机、搅浆机，水泥注浆泵、钢绞线土钉张拉设备、电焊机、铲子、扳手、粉笔、洛阳铲、铁锹等，所有机具在施工前进行检查，同时配备专职技工，随时检修。

1.2 施工预备一切施工所用机具、料具、人员预备充分，钢筋按规格切割，摆放整齐。

场地平整后的表面坡度应向排水沟方向做出不小于2‰的坡度。

依照基坑开挖图放出基坑开挖上口线，并在场区周围围作标记，以备开挖后测放边线。

2. 施工工艺流程开挖工作面，修整边坡→土钉施工（包括钻孔、插钢筋、注浆）→绑扎钢筋网，增强筋、土钉同增强筋焊接、加垫块→喷射第一层砼，厚度为30mm～50mm →喷射第二层砼，厚度为40mm～50mm→设置坡顶、坡面和坡脚排水方法→养护→施加预应力。

3. 土钉施工工艺要求一、依照基坑支护方案测量放出开挖线，用白石灰撒在现场。

二、基坑边坡应分段分层开挖，采纳反铲挖土机，预留20cm～30cm人工修坡，开挖深度在土钉孔位下50cm，边开挖，边人工修整边坡。

人工修整坡时，坡面不平整度≤20mm。

3、土钉成孔机具采纳洛阳铲，成孔直径120mm,倾角为100左右。

成孔前，在设计孔位处作显著标志，以避免钻孔时错位。

用量角器测量钻杆倾角直至设计角度后再行钻进。

成孔采纳干法钻进。

孔深许诺误差±50mm。

4、钻孔完毕后，应当即将钢筋体和灌浆管（1根Φ20塑料管）同时插入孔底。

土钉钢筋利用前应调直、除锈，钢筋长度不够时，可采纳搭接焊工艺加长；为保证钢筋杆体位于成孔的中心，在钢筋杆体上焊接3根对称的“U”型φ的钢筋作为支架，沿钢筋方向均匀布置，间距3m。

水泥采纳一般硅酸盐水泥，注浆材料宜用1:的水泥净浆。

注浆前，注浆管应插至距孔底25cm～50cm。

将搅拌好的水泥浆注入钻孔底部，自孔底向外灌注。

必要时能够二次灌注，以保证灌浆质量，增加抗拔力。

五、钢筋网与坡面间隙宜大于20mm（采纳已预制好的垫块操纵），钢筋网应与土钉和增强筋连接牢固，保证喷射砼时钢筋不晃动。

土钉墙护坡施工技术交底【范本一】施工单位：xxx公司项目名称：土钉墙护坡施工技术交底1. 技术要求1.1 技术原理详细描述土钉墙和护坡的工作原理，包括土钉墙的稳定性原理和护坡的抗滑原理。

1.2 材料要求罗列所使用的材料清单，并详细描述每种材料的规格、特性和功能。

1.3 设备要求说明施工过程中所需的设备和工具，并对其进行具体定位和安装要求。

2. 施工工艺2.1 现场准备工作包括现场布置、土壤的处理和基础的清理等工作的具体步骤和要求。

2.2 土钉墙的施工详细描述土钉墙的施工工艺，包括钻孔、安装土钉和锚固等步骤，并给出具体操作要求。

2.3 护坡的施工描述护坡的施工工艺，包括土方开挖、填筑与夯实等步骤，并给出具体操作要求。

2.4 监测与验收说明施工过程中的监测方法和验收标准，并详细描述监测数据的记录和评估要求。

3. 安全措施3.1 施工安全要求罗列施工过程中的安全要求，并对施工人员的安全教育和防护措施进行详细说明。

3.2 施工现场管理包括现场交通组织、现场安全警示标志的设置和应急预案的制定等内容的细化阐述。

3.3 施工风险及应对措施分析施工中可能出现的风险，并提出相应的应对措施和应急预案。

4. 不可预见情况处理描述施工过程中可能出现的不可预见情况，并详细列出相应的应对方案和责任分工。

【范本二】施工单位：xxx公司项目名称：土钉墙护坡施工技术交底1. 项目背景与需求1.1 项目背景对于土钉墙的定义、作用和适用范围进行详细介绍，说明本项目的背景与意义。

1.2 工程需求描述客户的具体需求，如土壤稳定性要求、护坡施工目标等，以及项目预算和时间限制等要求。

2. 施工方案与设计2.1 施工方案详细阐述土钉墙和护坡的施工方案，包括施工工艺、施工工序和施工进度计划等内容。

2.2 结构设计描述土钉墙和护坡的结构设计要求，包括土钉的数量和排布、墙体和护坡的尺寸等详细设计要求。

3. 材料与设备3.1 材料选用罗列所使用的材料清单，并对每种材料的性能指标和规格要求进行详细说明。

2)、材料要求
各种材料应按计划逐步进场，钢材、水泥及化学添加剂必须有相关产品合格证，土钉所用的钢材需要焊接连接 时，其接头必须经过试验，合格后方可使用。
3)、主要机具设备
(1)成孔机具设备
根据现场土质特点和环境条件选择成孔设备，如：洛阳铲等；在易塌孔的土体钻孔时宜采用套管成孔或冲击成 孔设备。
(2)灌浆机具设备
土钉钢筋端部焊接1根φ20三级螺纹钢筋作为锁定筋，双面焊接长度不小于5d、单面焊接长度不小于I。do
7）、喷射混凝土面层
钢筋网片和土钉头焊接好以后，先按间距定出喷射混凝土面层厚度的控制点，用短钢筋插入土中作标记，以控 制面层厚度，然后进行喷碎作业。喷射施工过程中严格计量配比，喷射作业分段进行，同一分段内喷射顺序从下而 上，喷射时喷头与受喷面保持垂直，喷射距离一般1.2~。
技术要求：（1）水灰比：0.5o
⑵水泥Po42.5o
（3）成孔完成至注浆完毕不能超过4小时。
5）、钢筋网片制作与安装
注浆后先修整坡面，采用人工修整，确保坡面平整。钢筋网片按设计要求制作，网筋为200x200,网筋搭接为弯 钩绑扎，网片钢筋搭接长度不少于，网片外侧焊2根φl2通长横压筋。
6）、锁定钢筋
（2）要做好施工原材料的质量控制工作，严格执行原材的进货验证和检验制度，未经检验合格的材料不准使用 。钢筋、水泥等材料进场必须具备出厂合格证和质量证明书，复试合格后方可使用。
(3)切实做好技术交底工作，分项工程交底技术质量部交底到作业队，各作业队必须将各工序交底到作业班组。 技术交底必须现场交底，交底人和被交底人必须签字确认，以文字形式留存。
b.进行场地平整，拆迁施工区域内的报废建(构)筑物和挖除工程部位地面以下内的隙碍物，施工现场应有可使用 的水源和电源。在施工区域内已设置临时设施，修建施工便道及排水沟，各种施工机具已运到现场，并安装维修试 运转正常。

土钉墙支护施工安全技术交底土钉墙支护技术在建筑深基坑施工中的应用为确保土钉墙支护施工安全，以下为交底内容：1.严格按照国家各规范、标准执行土钉墙施工技术标准。

2.所有操作人员应严格执行“操作规程”。

3.现场施工区域应有安全标志和围护设施。

4.无地下水的沟槽适用土钉墙支护，有地下水时应采取排降水措施。

松散土质中，严禁使用土钉墙支护。

5.进场人员应佩戴防护用品。

6.确认土钉抗拉承载力、土钉墙整体稳定性满足施工各个阶段施工安全的要求。

7.进入沟槽和支护前，应检查和处理作业区的危石、不稳定土层，确认土壁稳定。

8.喷射混凝土或砂浆配比、强度应符合施工设计规定。

喷射过程中，应设专人随时观察土壁变化状况，并发现异常时立即停止喷射，采取安全技术措施，确认安全后，方可继续进行。

9.施工中应随时观测土体状况，发现墙体裂缝、有坍塌征兆时，必须立即将施工人员撒出基坑、沟槽的危险区，并及时处理，确认安全。

10.钻孔作业时，严禁人员触摸钻杆；搬运、安装土钉时，不得碰撞人、设备；土钉类型、间距、长度和排列方式应符合施工设计的规定。

11.钻孔完成后应及时注浆，并符合以下要求：作业和试验人员应按规定佩戴安全防护用品，严禁裸露身体作业。

作业中注浆罐内应保持一定数量的浆液，防止放空后浆液喷出伤人。

作业中遗洒的浆液和刷洗机具、器皿的废液，应及时清理，妥善处置。

注浆机械操作工人和浆液配制人员，必须经安全技术培训，考核合格方可上岗。

浆液原材料中有强酸、强碱等材料时，必须储存在专用库房内，设专人管理。

作业前应检查并确认球阀完好，泵内无干硬灰浆等物，各连接件紧固牢靠，安全阀已调到预定安全压力。

故障停机时，应先打开泄浆阀使压力下降，再排除故障。

灰浆泵压力未达到零时，不得拆卸空气室、安全阀和管道。

10.遇有不稳定的土体，应结合现场实际情况采取防塌措施，并加强现场观测，掌握土体变化情况，及时采取应急措施。

11.临时用电应由专业电工接电，非专业人员严禁接触开关箱电源。

土钉墙施工技术交底1.引言土钉墙是一种常用的边坡支护结构，它通过钢筋土钉与土体相互作用，承受和分散边坡土体的重力和水力荷载，提供稳定的支撑和保护。

本文将重点介绍土钉墙施工的技术要点和注意事项，以确保施工质量和安全性。

2.土钉墙施工前的准备工作在进行土钉墙施工前，必须进行详细的设计和计算，确保墙体满足设计要求。

同时，需要清理和平整施工现场，确保施工区域的清洁和安全。

还应确保施工材料的供应充足，并检查设备和工具的完好性。

3.土钉墙施工材料及设备3.1 材料土钉墙的关键材料是钢筋和混凝土，其中钢筋要求符合设计要求，并经过质量认证。

混凝土要使用优质的石子、沙子和水泥进行调配，以确保混凝土的强度和耐久性。

3.2 设备土钉墙施工所需的设备包括钻孔机、钻钢筋机、注浆泵等。

这些设备要确保操作灵活方便，能够满足施工的需求。

4.土钉墙施工步骤4.1 钻孔根据设计要求，使用钻孔机在边坡土体中钻孔，形成土钉孔洞。

要确保孔洞的直径和深度符合设计要求，并保持孔洞的垂直度和水平度。

4.2 安装土钉在钻孔完成后，将预先加工好的钢筋塞入孔洞中，并注入混凝土，形成土钉。

要注意钢筋的纵横向布置，确保钢筋的位置正确且牢固。

4.3 固化混凝土土钉浇筑完成后，需保持浇筑部位的湿度，促进混凝土的固化和强度的提高。

在夏季高温天气中，要适当采取降温措施，避免混凝土过早干燥和开裂。

4.4 施工记录在施工过程中，要详细记录土钉墙的施工情况，包括孔洞的数量、深度和直径，土钉的类型和数量，混凝土的配比和浇筑时间等。

这些记录对后期验收和维护非常重要。

5.土钉墙施工中的注意事项5.1 施工现场的安全土钉墙的施工现场应设置明显的安全标示，保证施工人员的安全。

同时，要进行周边环境的管控，确保施工现场的安全性。

5.2 材料和设备的质量要严格把关土钉、混凝土等材料的质量，选择正规的供应商，并严格按照设计要求进行施工。

设备的维护保养也要及时进行。

5.3 土钉墙的验收施工完成后，应进行土钉墙的验收，包括钢筋的连接是否牢固，混凝土的质量是否合格等。

技术交底记录体坍孔。

在易坍孔的土体中钻孔时宜采用套管成孔或挤压成孔。

③土钉放入锚孔前应认真检查其质量，孔造好后应尽快放置土钉。

（5）土钉安装①土钉施工前应查明土钉范围内的地下管线，如施工过程与设计不符，要及时通知设计单位处理。

②土钉钢筋的接头采用搭接焊，搭接长度10d，焊条等级E5003。

钢筋搭接焊的焊缝度厚不应小于0.3d ，焊缝宽度ｂ不小于0.8d 。

③土钉体应沿锚杆轴线方向每隔2.0m 设置一个对中支架，对中支架采用Φ 6.5 钢筋制做，将用作对中支架的钢筋加工后与杆体焊接。

④土钉钢筋采用20 钢筋制做，注浆采用Po42.5 水泥。

注浆前要验收土钉钢筋安设质量是否达到设计要求。

⑤土钉支护施工必须进行土钉的现场抗拔试验，应在专门设置的非工作钉上进行抗拔试验。

（6）注浆①注浆材料宜选用水泥浆、水泥砂浆。

注浆用水泥砂浆的水灰比不宜超过0.4 ～0.45 ，当用水泥净浆时水灰比不宜超过0.45 ～0.5 ，并宜加入适量的速凝剂等外加剂以促进早凝和控制泌水。

注浆前应将孔内残留或松动的杂土清除干净。

注浆开始或中途停止超过30min 时，应用水或稀水泥浆润柑注浆泵及其管路。

②水平孔应采用低压（0.4 ～0.6MPa）或高压（1 ～2MPa）注浆。

压力注浆时应在孔口或规定位置设置止浆塞，注满后保持压力3～5min。

重力注浆以满孔为止，但在浆体初凝前需补浆1～2 次。

③对于向下倾角的土钉，注浆采用重力或低压（0.4 ～0.6MPa）注浆时宜采用底部注浆方式，注浆导管底端应插至距孔底250～500 ㎜处，在注浆同时将导管匀速缓慢地撤出。

注浆过程中注浆导管口应始终埋在浆体表面以下，以保证孔中气体能全部逸出。

④注浆时要采取必要的排气措施。

对于水平土钉的钻孔，应用孔口部压力注浆或分段压力注浆，此时需配排气管并与土钉钢筋绑扎牢固，在注浆前与土钉钢筋同时送入孔中。

⑤向孔内注入浆体的充盈系数控制在1.2-1.4 。

每次向孔内注浆时，宜预先计算所需的浆体体积并根据注浆泵的冲程数计算出实际向孔内注入的浆体体积，以确认实际注浆量超过孔内容积。

一、工程名称：____________________________二、交底日期：____________________________三、施工单位：____________________________四、分项工程名称：支护土钉墙五、交底提要：为确保支护土钉墙施工过程中的安全，特制定以下安全技术交底，要求所有施工人员严格遵守。

六、交底内容：1. 施工前的准备工作：（1）熟悉工程图纸和施工方案，了解土钉墙的结构、设计参数和施工要求。

（2）对施工人员进行安全技术培训，确保其掌握相关操作规程和安全知识。

（3）检查施工设备、工具和材料，确保其符合安全要求。

2. 施工现场安全管理：（1）施工现场应设置明显的安全警示标志，并设置安全通道。

（2）施工区域应设有安全防护设施，如围栏、防护网等。

（3）施工人员应佩戴安全帽、安全带等个人防护用品。

3. 土钉墙施工操作要点：（1）土钉施工：a. 钻孔时，应保持钻孔垂直，孔径和孔深应符合设计要求。

b. 钻孔完成后，应及时进行土钉植入，并确保土钉与孔壁紧密贴合。

c. 土钉植入后，应进行拉拔试验，确保土钉抗拔承载力符合设计要求。

（2）面层施工：a. 面层材料应选用合格产品，并符合设计要求。

b. 面层施工前，应对基面进行处理，确保基面平整、干净。

c. 面层施工时，应确保喷射混凝土厚度均匀，无空洞、裂缝等缺陷。

4. 施工过程中注意事项：（1）施工过程中，应密切关注土钉墙的变形和位移情况，如发现异常，应及时采取措施进行处理。

（2）施工过程中，应确保施工设备、工具和材料的安全使用，避免发生事故。

（3）施工过程中，应避免施工区域周围人员进入，确保施工安全。

5. 施工完成后验收：（1）施工完成后，应对土钉墙进行验收，确保其符合设计要求。

（2）验收合格后，方可进行后续施工。

七、应急措施：（1）如发现土钉墙出现裂缝、变形等异常情况，应立即停止施工，并采取相应的加固措施。

（2）如发生安全事故，应立即启动应急预案，及时进行救援和处理。

土钉墙技术交底252.docx模板一：技术交底通知书尊敬的施工人员：为了确保土钉墙的施工质量，现将技术交底事项告知如下：1. 工程概述1.1 工程名称：XXX土钉墙施工工程1.2 工程地点：XXX地区1.3 工程内容：施工包括土钉墙的设计、挖掘、土钉的钢筋加固、混凝土浇筑等工作。

2. 工程责任人2.1 总监理：XXX公司-XXX2.2 施工负责人：XXX公司-XXX2.3 监理工程师：XXX公司-XXX3. 技术要求3.1 设计要求：根据设计图纸要求进行施工，确保土钉墙的稳固性和安全性。

3.2 施工工艺：按照施工方案进行作业，包括挖坑、安装土钉、加固钢筋、浇筑混凝土等步骤。

3.3 材料选用：土钉、钢筋、混凝土等材料需符合相关标准和规范要求，确保施工质量。

4. 施工安全措施4.1 施工现场应设置警示标志，保持通畅，确保人员和设备的安全。

4.2 作业人员应穿戴好安全帽、防护鞋等个人防护装备，严禁酒后施工。

4.3 施工过程中应注意周围环境，防止引发事故和损坏周围设施。

5. 工期计划5.1 施工开始日期：XXXX-XX-XX5.3 工期计划：详见附件。

请各位施工人员务必遵守以上要求和措施进行施工，确保工程质量和施工安全。

如有疑问，可随时向总监理或监理工程师进行咨询。

附件：工期计划注：本文所涉及的法律名词及注释：1. 总监理：指按照法律法规和合同约定，对工程施工进行监督、检查、指导和管理的单位或个人。

2. 施工负责人：指负责工程施工管理和组织施工作业的人员，对施工队伍进行指挥和管理。

3. 监理工程师：指负责工程监理工作的注册执业工程师，具有相应的专业知识和资质。

模板二：土钉墙施工技术交底书一、工程概述1. 工程名称：XXX土钉墙施工工程2. 工程地点：XXX地区3. 工程内容：本工程施工包括土钉墙的设计、土钉预埋、钢筋加固、混凝土浇筑等工作。

二、工程责任人1. 总监理：XXX公司-XXX2. 施工负责人：XXX公司-XXX3. 监理工程师：XXX公司-XXX三、技术要求1. 设计要求：本工程土钉墙按照设计图纸要求进行施工，确保结构的稳固性和抗震性。

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 施工单位：____________________5. 监理单位：____________________二、施工范围1. 土钉墙支护设计参数：土钉长度、间距、倾角、锚固深度等。

2. 土钉材料：钢筋、锚杆、水泥浆等。

3. 支护结构形式：土钉墙、土钉锚杆等。

三、安全技术交底1. 施工人员安全培训（1）所有施工人员必须经过专业培训，熟悉土钉支护施工技术及安全操作规程。

（2）施工前，施工单位应组织全体施工人员进行安全技术交底，确保每位施工人员了解并掌握施工过程中的安全注意事项。

2. 施工现场安全措施（1）施工现场应设置安全警示标志，明确施工区域、危险区域和作业要求。

（2）施工现场应配备必要的安全防护设施，如安全网、安全带、防护栏杆等。

（3）施工人员必须正确佩戴个人防护用品，如安全帽、防护眼镜、防尘口罩等。

3. 施工工艺及操作要求（1）土钉钻孔：钻孔深度应达到设计要求，孔径应满足土钉尺寸要求。

（2）土钉插入：插入土钉时，应确保土钉与孔道紧密贴合，不得出现空隙。

（3）锚杆注浆：注浆材料应满足设计要求，注浆压力应控制在规定范围内。

（4）土钉支护面层施工：施工前，应对支护面层进行清理，确保无松散土体。

4. 施工监测与控制（1）施工过程中，应定期对土钉支护结构进行监测，如位移、沉降等。

（2）发现异常情况，应及时采取应急措施，确保施工安全。

（3）施工结束后，应对土钉支护结构进行验收，确保其满足设计要求。

四、注意事项1. 施工过程中，如遇不稳定的土体，应立即采取防坍塌措施。

2. 施工过程中，如发现土钉支护结构存在安全隐患，应立即停止施工，及时整改。

3. 施工过程中，应加强现场安全管理，确保施工安全。

五、应急措施1. 发生坍塌事故时，应立即组织人员撤离危险区域。

土钉墙及锚杆护坡安全技术交底
披露内容：
1. 土钉墙锚杆钻孔、护坡施工人员进入施工现场必须戴安全帽，
穿戴好个人安全防护劳保用品，不许穿拖鞋和光背，现场内不许吸烟。

2. 作业前班组长应结合施工作业面，作业环境和作业人员的工作
能力，针对技能的安全演讲作业，把安全隐患消除在萌芽之中。

3. 施工人员应严格披露程序要求，工艺作业。

4. 土钉墙锚杆钻孔、护坡施工人员必须遵守项目部的安全生产规
章制度，必须服从统一指挥，协调和专业工长的统一安排。

5. 土钉墙锚杆钻机操作人员必须专人负责，必须严格遵守机械操
作安全规程和规范要求，作业前应先检查锚杆机的安全防护装置，控
制操作等，待运转正常后，各配合工序人员到位后，方可作业，坚决
杜绝违章作业，违章劳动纪律和冒险、蛮干、酒后上班。

6. 特殊工种（电工、电焊工、机械设备等）必须持有经专业部门
审查合格后换发的上岗证，按本工种的工作程序范围作业，坚决杜绝
非本工种人员违章乱接、乱动电气设备。

7. 施工中，注意各工种间的交叉作业，挖土机械，焊接，搬运，
绑扎及个人防护，不许乱串，乱攀，不允许从基坑外侧向基坑内侧投
掷材料和杂物、以防高处坠落和物体打击，一定做好安全管理工作。

8. 钢筋焊接绑片加工，电气设备必须得到良好保护，电焊机必须
防雨，防砸措施设，专人现场看火，带好防火器材，并清理作业现场
周围易燃物，保持距离，一定做好防火防触电工作。
