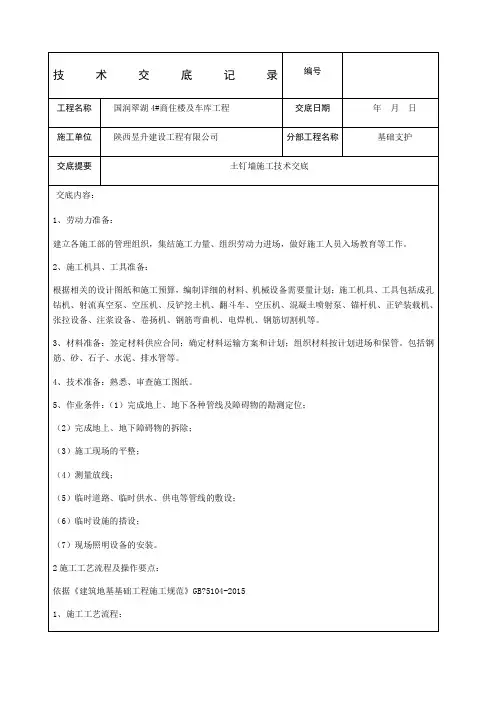

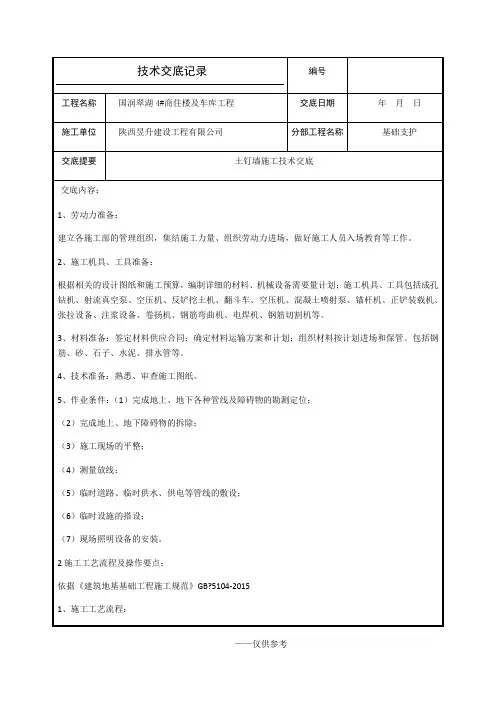

土钉墙支护施工技术交底
- 格式:doc
- 大小:54.78 KB
- 文档页数:7

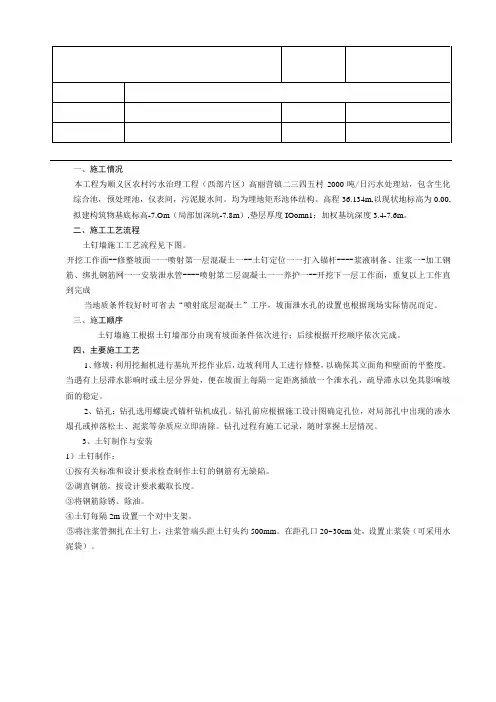

一、施工情况本工程为顺义区农村污水治理工程(西部片区)高丽营镇二三四五村2000吨/日污水处理站,包含生化综合池,预处理池,仪表间,污泥脱水间。
均为埋地矩形池体结构。
高程36.134m,以现状地标高为0.00,拟建构筑物基底标高-7.Om(局部加深坑-7.8m),垫层厚度IOomn1;加权基坑深度3.4-7.6m。
二、施工工艺流程土钉墙施工工艺流程见下图。
开挖工作面--修整坡面一一喷射第一层混凝土一--土钉定位一一打入锚杆----浆液制备、注浆一-加工钢筋、绑扎钢筋网一一安装泄水管----喷射第二层混凝土一一养护一--开挖下一层工作面,重复以上工作直到完成当地质条件较好时可省去“喷射底层混凝土”工序,坡面泄水孔的设置也根据现场实际情况而定。
三、施工顺序土钉墙施工根据土钉墙部分由现有坡面条件依次进行;后续根据开挖顺序依次完成。
四、主要施工工艺1、修坡:利用挖掘机进行基坑开挖作业后,边坡利用人工进行修整,以确保其立面角和壁面的平整度。
当遇有上层滞水影响时或土层分界处,便在坡面上每隔一定距离插放一个泄水孔,疏导滞水以免其影响坡面的稳定。
2、钻孔:钻孔选用螺旋式锚杆钻机成孔。
钻孔前应根据施工设计图确定孔位,对局部孔中出现的渗水塌孔或掉落松土、泥浆等杂质应立即清除。
钻孔过程有施工记录,随时掌握土层情况。
3、土钉制作与安装1)土钉制作:①按有关标准和设计要求检查制作土钉的钢筋有无缺陷。
②调直钢筋,按设计要求截取长度。
③将钢筋除锈、除油。
④土钉每隔2m设置一个对中支架。
⑤将注浆管捆扎在土钉上,注浆管端头距土钉头约500mm。
在距孔口20~30cm处,设置止浆袋(可采用水泥袋)。
土方开挖土钉墙施工工艺流程图⑥土钉制作完成后,应编号、登记并在土钉做好标记,以备安装。
2)土钉安装:①安装土钉前,应对钻孔进行检查,若发现有碎土、石、杂物及泥浆应立即清除。
②沿钻孔轴线,将土钉推送入孔内至设计位置;推送过程中,切勿转动土钉,以防止破坏孔壁,并防止土钉插入孔壁土体中。

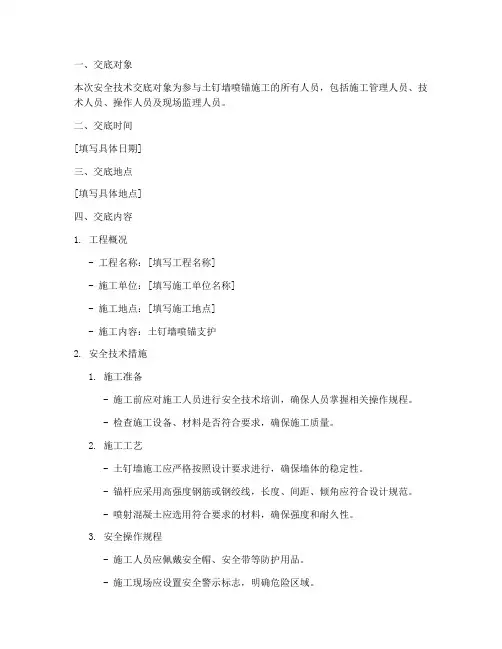

一、交底对象本次安全技术交底对象为参与土钉墙喷锚施工的所有人员,包括施工管理人员、技术人员、操作人员及现场监理人员。
二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容1. 工程概况- 工程名称:[填写工程名称]- 施工单位:[填写施工单位名称]- 施工地点:[填写施工地点]- 施工内容:土钉墙喷锚支护2. 安全技术措施1. 施工准备- 施工前应对施工人员进行安全技术培训,确保人员掌握相关操作规程。
- 检查施工设备、材料是否符合要求,确保施工质量。
2. 施工工艺- 土钉墙施工应严格按照设计要求进行,确保墙体的稳定性。
- 锚杆应采用高强度钢筋或钢绞线,长度、间距、倾角应符合设计规范。
- 喷射混凝土应选用符合要求的材料,确保强度和耐久性。
3. 安全操作规程- 施工人员应佩戴安全帽、安全带等防护用品。
- 施工现场应设置安全警示标志,明确危险区域。
- 高处作业时应系好安全带,不得在同一垂直面上下操作。
- 施工机械操作人员应持证上岗,严格遵守操作规程。
4. 应急处置- 发生安全事故时,应立即停止施工,并采取有效措施进行处置。
- 及时上报事故情况,配合相关部门进行调查和处理。
3. 注意事项1. 施工过程中应密切关注土钉墙的变形情况,发现异常及时采取措施。
2. 施工过程中应避免对周围环境造成污染,确保施工文明。
3. 施工结束后,应对土钉墙进行验收,确保工程质量。
五、交底要求1. 施工单位应组织施工人员进行安全技术交底,确保人员了解掌握施工安全知识。
2. 施工人员应认真听取安全技术交底,严格遵守操作规程。
3. 施工现场应设立专职安全员,负责监督施工安全。
六、附则本安全技术交底自[填写具体日期]起生效,如遇特殊情况,应及时修订。
七、签字确认施工单位代表:____________________监理单位代表:____________________施工人员代表:____________________[注:以上模板仅供参考,具体内容应根据实际工程情况进行调整。
土钉墙支护施工安全技术交底(标准版)Business leaders cannot lack safety awareness. Only when the company strengthens its safety management and construction can the personal safety of workers be guaranteed.( 安全管理)单位:_______________________部门:_______________________日期:_______________________本文档文字可以自由修改土钉墙支护施工安全技术交底(标准版)1.土钉钢筋宜采Ⅱ、Ⅲ级钢筋,钢筋直径宜为16~32mm,钻孔直径宜为70~120mm。
2.土钉墙的墙面坡度不宜大于l:01。
3.坡面上下段钢筋网搭接长度应大于30cm。
4.土钉墙支护适用于无地下水的沟槽。
当沟槽范围内有地下水时,应在施工前采取排降措施降低地下水。
在砂土、虚填土、房碴土等松散土质中,严禁使用土钉墙支护。
5.土钉的长度宜为开挖深度的0.5~1.2倍,间距宜为1~2m,与水平面夹角宜为5。
~20。
6.喷射混凝土和注浆作业人员应按规定佩戴防护用品,禁止裸露身体作业。
7.土钉墙施工设计中,应确认土钉抗拉承载力、土钉墙整体稳定性满足施工各个阶段施工全的要求。
8.注浆材料宜采用水泥浆或水泥砂浆,其强度等级不宜低于MIO。
9.喷射混凝土面层宜配置钢筋网,钢筋直径宜为6~lOmm.网间距宜为15~30mm;喷混凝土强度等级不宣低于C20,面层厚度不宜小于8cm。
10.土钉墙支护,应先喷射混凝土面层后施工土钉。
11.进入沟槽和支护前,应认真检查和处理作业区的危石、不稳定土层,确认淘槽土壁稳定。
12.喷射管道安装应正确,连接处应紧固密封。
管道通过道路时,应设置在地槽内井加盖护。
13.土钉必须和面层有效连接,应设置承压板或加强钢筋等构造措施,承压板、加强锕筋应分别与土钉螺栓、钢筋焊接连接。

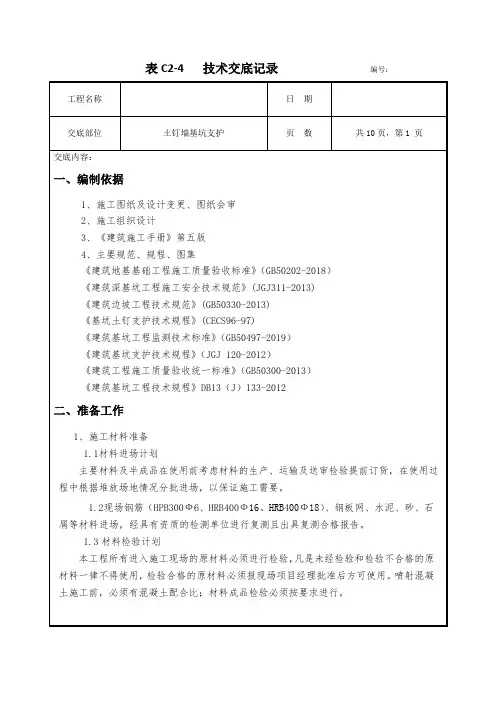

表C2-4 技术交底记录编号:工程名称日期交底部位土钉墙基坑支护页数共10页,第3 页交底内容:四、施工工艺基坑支护布置复合土钉墙设计参数:一区:素填土按1:0.8放坡,其余部位按1:0.3放坡;基坑开挖深度6米。
二区:素填土按1:0.8放坡,其余部位按1:0.3放坡;基坑开挖深度6.5米。
三区:按1:0.5放坡。
基坑开挖深度5.2米。
土钉直径110mm,竖向间距、水平向间距详见各剖面,土钉筋采用HRB400热轧钢筋。
倾角15度,面层为细石混凝土+喷面钢筋网,混凝土强度等为C20,厚度为80mm,保护层厚度为20mm。
阳角位置土钉施工应调整土钉上下间距或调整倾角施工。
按基坑开挖深度不同分为以下三种:(见下图)表C2-4 技术交底记录编号:工程名称日期交底部位土钉墙基坑支护页数共10页,第4 页交底内容:表C2-4 技术交底记录编号:工程名称日期交底部位土钉墙基坑支护页数共10页,第5页交底内容:表C2-4 技术交底记录编号:工程名称日期交底部位土钉墙基坑支护页数共10页,第6 页交底内容:1、施工工艺流程边坡修整成孔土钉制作、安装注浆面层钢筋加工绑扎面层砼施工2、边坡修整钩机每步挖完后,进行人工边坡坡度修理,根据基坑支护图纸坡度为1-1,2-2剖面为由上往下1:0.8, 1:0.3。
3-3剖面为1:0.5具体尺寸见基坑支护图纸。
3、成孔本工程采用人工洛阳铲成孔。
3.1 成孔前应根据设计要求定出孔位并作出标记和编号,钻孔时要保证位置正确(上下左右及角度),防止高低参差不齐和相互交错。
3.2 钻进时要比设计深度多钻进 100~200mm,以防止孔深不够。
3.3成孔完后检查孔深及有无孔内塌陷现象,检查完后立即安放土钉及注浆。
4、土钉制作、安装插入土钉钢筋前要进行清孔检查,若孔中出现局部渗水、塌孔或掉落松土,应立即处理。
土钉钢筋置入孔中前,要先在钢筋上安装对中定位支架,以保证钢筋处于孔位中心且注浆后其保护层厚度不小于 25mm。
一、工程概况1. 工程名称:____________________2. 工程地点:____________________3. 施工单位:____________________4. 监理单位:____________________二、施工背景为确保基坑开挖及土钉墙支护施工安全,根据国家有关安全生产法规和施工规范,特制定本安全技术交底。
三、施工要求1. 土钉墙支护应符合以下要求:(1)土钉必须与面层有效连接,设置承压板或加强钢筋等构造措施,承压板、加强钢筋应分别与土钉螺栓、钢筋焊接连接。
(2)遇不稳定土体,应根据现场实际情况采取防坍塌措施,修坡后立即喷射一层砂浆、素混凝土或挂网喷射混凝土,待其达规定强度后方可设置土钉。
(3)支护面层背后的土层中有滞水时,应设水平排水管,并将水引出支护层外。
(4)加强现场观测,掌握土体变化情况,及时采取应急措施。
(5)施工中每一工序完成后,应隐蔽验收,确认合格并形成文件后,方可进入下一工序。
(6)土钉墙墙面坡度不宜大于10.1;施工前,应根据土质、坑深、施工荷载对支护结构进行施工设计。
(7)土钉抗拉承载力、土钉墙整体稳定性应满足施工各个阶段荷载的要求。
(8)土钉钢筋宜采用、级钢筋,钢筋直径为16mm~32mm,钻孔直径宜为70mm~120mm;土钉的长度宜为开挖深度的0.5~1.2倍,间距宜为1m~2m,与水平面夹角宜为5~20。
(9)土钉墙支护应按施工设计规定的开挖顺序自上而下分层进行,随开挖随支护。
(10)土钉支护施工完成后,应按施工设计的规定设置监测点,并设专人监测,发现异常必须及时采取安全技术措施。
2. 施工人员应遵守以下规定:(1)所有操作人员应严格执行有关操作规程。
(2)现场施工区域应有安全标志和围护设施。
(3)基坑施工期间应指定专人负责基坑周围地面变化情况的巡查。
如发现裂缝或坍陷,应及时加以分析和处理。
(4)坑壁渗水、漏水应及时排除,防止因长期渗漏而使土体破坏,造成挡土结构受损。
建筑项目土钉墙支护施工技术交底技术交底卡编号工程名称交底日期施工单位某某建设集团有限公司交底名称土钉墙支护施工技术交底交底提要修坡、钻孔、注浆、钢筋网片、面层喷涂交底内容:说明:由于基坑西侧边坡无支护,市政道路坡体已伸至本工程基础内且部分40#楼桩基位于斜坡上,为保证坡体稳定及桩基顺利施工。
根据西侧基坑开挖深度、放坡情况、使用期限及土质分布,现采用土钉支护的形式用于基坑西侧边坡支护。
1、施工准备1.1技术准备(1)了解现场的施工测量控制网的布设原则,对施工测量控制网的平面各控制点和标高控制点进行校测和复核;(2)对参与土方施工的技术人员、现场责任工程师及其他管理人员的责任进行明确分工;(3)对地下障碍物进行调查,需要业主方对我项目部区域范围内的地下各种管线及地下障碍物进行确认。
(4)根据地质勘察报告与水文地质报告,熟悉治理范围内的土质情况与地下水的埋深情况;(5)施工开挖前建立安全、质量管理体系,明确各责任人员及责任范围,并将有关规章制度进行落实。
1.2人员准备(1)根据施工进度计划,组织工人进场;(2)对施工人员进行入场教育和安全培训,核查特殊工种作业人员的上岗证。
签订安全生产责任书。
(3)对现场操作工人逐一进行岗前培训和技术、安全交底,并进行考核,合格后方可进行施工。
1.3机具准备(1)根据边坡治理的施工进度计划,编制施工机械进场计划(如挖掘机、锚杆钻机、喷锚机、注浆泵、电焊机、空压机等)。
(2)对进场设备的年检情况、安全装置进行检查,确保投入使用的机械正常运转。
(3)机械人员对设备的外观、尾气排放进行统一检查,确保环保。
1.4材料准备(1)根据边坡治理施工面积,计算出各种材料用量(如水泥、砂、钢筋等);(2)根据物资进场计划,及时做好进场材料的复试和报验计划。
1.5作业条件(1)进场工人岗前培训和技术、安全交底均已完成;(2)实体材料均已提供产品合格证、实验报告且均已报验;(3)所有定位线及标高均已完成;(4)用电、用水接驳口等其他保障措施均已完成;2、主要施工方法(1)土钉支护设计参数1)土钉支护由密集的土钉群被加固的原位土体、喷钢筋混凝土面层和必要的防、排水系统组成。
一、工程概况1. 工程名称:________________________2. 施工单位:________________________3. 施工地点:________________________4. 施工时间:________________________二、土钉墙支护技术要求1. 土钉墙支护设计原则(1)确保基坑安全,防止坍塌;(2)保证支护结构的稳定性和耐久性;(3)优化施工工艺,提高施工效率;(4)降低工程造价,减少环境污染。
2. 土钉墙施工材料要求(1)钢筋:应符合国家标准,直径16mm~32mm;(2)混凝土:强度等级不小于C20;(3)土钉:应符合国家标准,长度为开挖深度的0.5~1.2倍,间距为1m~2m;(4)锚杆:应符合国家标准,直径不小于25mm。
3. 土钉墙施工工艺要求(1)土钉墙支护施工应按设计图纸进行;(2)施工前应进行现场调查,了解地质、水文、周边环境等;(3)施工过程中应加强监测,确保支护结构安全;(4)施工结束后,应及时进行验收。
三、土钉墙施工安全注意事项1. 施工人员应具备相关资质,熟悉土钉墙施工工艺和安全操作规程;2. 施工现场应设置明显的安全警示标志,禁止无关人员进入;3. 施工人员必须佩戴安全帽、安全带等防护用品;4. 施工过程中,应注意以下安全事项:(1)挖掘机、吊车等机械设备操作人员应持证上岗;(2)挖掘、运输、装卸等作业应遵守安全规程;(3)施工机械应定期检查、维护,确保运行安全;(4)施工现场应设置排水沟,防止积水;(5)施工过程中,应密切关注地质、水文等变化,发现异常情况立即停工并报告。
四、土钉墙施工监测与应急处理1. 施工过程中,应定期对土钉墙支护结构进行监测,包括位移、沉降、裂缝等;2. 监测数据应及时记录、分析,发现异常情况立即采取应急措施;3. 应急措施包括:(1)调整施工方案,降低施工荷载;(2)加固支护结构,如增加锚杆、支撑等;(3)采取排水、降水等措施,降低地下水位;(4)对受损部位进行修复。

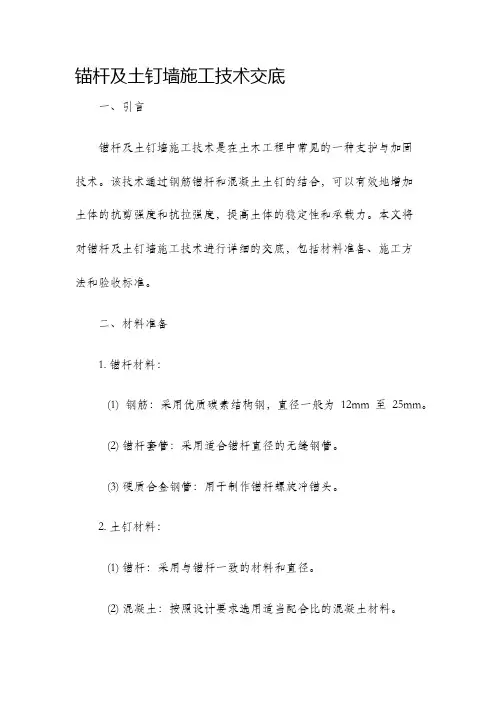

锚杆及土钉墙施工技术交底一、引言锚杆及土钉墙施工技术是在土木工程中常见的一种支护与加固技术。
该技术通过钢筋锚杆和混凝土土钉的结合,可以有效地增加土体的抗剪强度和抗拉强度,提高土体的稳定性和承载力。
本文将对锚杆及土钉墙施工技术进行详细的交底,包括材料准备、施工方法和验收标准。
二、材料准备1. 锚杆材料:(1) 钢筋:采用优质碳素结构钢,直径一般为12mm至25mm。
(2) 锚杆套管:采用适合锚杆直径的无缝钢管。
(3) 硬质合金钢管:用于制作锚杆螺旋冲锚头。
2. 土钉材料:(1) 锚杆:采用与锚杆一致的材料和直径。
(2) 混凝土:按照设计要求选用适当配合比的混凝土材料。
三、施工方法1. 锚杆施工:(1) 钻孔:在需要加固的土体中进行钻孔,钻孔直径和深度根据设计要求确定。
(2) 清洗孔道:使用空气或水冲洗钻孔,将钻孔中的土屑清理干净。
(3) 安装锚杆:将锚杆插入钻孔中,注意保持垂直和正确的位置。
(4) 固结锚杆:在锚杆套管中注入固结材料,如高强度树脂浆液等,在固结过程中保持锚杆的垂直位置。
(5) 领头锚杆:在固结完毕的锚杆顶部焊接一个带有螺纹的领头锚杆。
2. 土钉墙施工:(1) 钻孔:根据设计要求进行土钉墙钻孔,钻孔直径和深度由设计规定。
(2) 清洗孔道:使用水冲洗钻孔,清理孔道中的土屑和杂物。
(3) 安装土钉:将土钉插入钻孔中,注意保持垂直和正确的位置。
(4) 填充混凝土:在土钉周围注入混凝土,建议采用喷射混凝土施工方法。
(5) 填充密实:对注入的混凝土进行振捣和密实处理,确保土体和混凝土的良好粘结。
(6) 加固夹层:根据设计要求,在土钉墙表面加固一层防水和防腐材料。
四、验收标准1. 施工质量:(1) 锚杆材料应符合设计要求,无明显氧化和腐蚀。
(2) 钻孔应完全贯穿到设计要求的深度,并保持垂直度。
(3) 锚杆和土钉应牢固固定,无松动或变形现象。
(4) 填充的混凝土应均匀分布,无空洞或砂浆分离。
(5) 土钉墙表面应平整光滑,无明显裂缝和渗漏现象。
土钉墙支护施工安全技术交底土钉墙支护技术在建筑深基坑施工中的应用为确保土钉墙支护施工安全,以下为交底内容:1.严格按照国家各规范、标准执行土钉墙施工技术标准。
2.所有操作人员应严格执行“操作规程”。
3.现场施工区域应有安全标志和围护设施。
4.无地下水的沟槽适用土钉墙支护,有地下水时应采取排降水措施。
松散土质中,严禁使用土钉墙支护。
5.进场人员应佩戴防护用品。
6.确认土钉抗拉承载力、土钉墙整体稳定性满足施工各个阶段施工安全的要求。
7.进入沟槽和支护前,应检查和处理作业区的危石、不稳定土层,确认土壁稳定。
8.喷射混凝土或砂浆配比、强度应符合施工设计规定。
喷射过程中,应设专人随时观察土壁变化状况,并发现异常时立即停止喷射,采取安全技术措施,确认安全后,方可继续进行。
9.施工中应随时观测土体状况,发现墙体裂缝、有坍塌征兆时,必须立即将施工人员撒出基坑、沟槽的危险区,并及时处理,确认安全。
10.钻孔作业时,严禁人员触摸钻杆;搬运、安装土钉时,不得碰撞人、设备;土钉类型、间距、长度和排列方式应符合施工设计的规定。
11.钻孔完成后应及时注浆,并符合以下要求:作业和试验人员应按规定佩戴安全防护用品,严禁裸露身体作业。
作业中注浆罐内应保持一定数量的浆液,防止放空后浆液喷出伤人。
作业中遗洒的浆液和刷洗机具、器皿的废液,应及时清理,妥善处置。
注浆机械操作工人和浆液配制人员,必须经安全技术培训,考核合格方可上岗。
浆液原材料中有强酸、强碱等材料时,必须储存在专用库房内,设专人管理。
作业前应检查并确认球阀完好,泵内无干硬灰浆等物,各连接件紧固牢靠,安全阀已调到预定安全压力。
故障停机时,应先打开泄浆阀使压力下降,再排除故障。
灰浆泵压力未达到零时,不得拆卸空气室、安全阀和管道。
10.遇有不稳定的土体,应结合现场实际情况采取防塌措施,并加强现场观测,掌握土体变化情况,及时采取应急措施。
11.临时用电应由专业电工接电,非专业人员严禁接触开关箱电源。
技术交底记录编号工程名称2016 年10交底日期月施工单位分项工程名称交底纲要土钉墙施工工艺页数共 6 页交底内容:1技术准备(1)土钉: 1 20@1500L=9000 倾角 15 度成孔直径 110。
开挖出的边壁人工修整后,依据设计要求定出孔位,作出标志。
土钉孔直径 110mm,深度应大于设计长度 100mm。
(2)钢筋网片:Φ 6.5@250*250,固定网片筋: 1 14@1500 L=600。
(3)混凝土:强度等级为 C20,坡面厚度 100,立面厚度 80。
2现场准备(1)钢材应有出厂质量证明书或试验报告单,进场时应分批查验,并按现行国家相关标准的规定抽取试样进行复验,合格后方可使用。
使用前应调直、除锈、除油。
(2)水泥、砂石、商品混凝土的质量和技术性能应切合现行国家标准的规定和设计要求。
(3)使用速凝剂时,应做与水泥的相容性试验及水泥浆凝固成效试验。
3施工机械与设备序号设备名称型号规格单位数目备注1 汽车吊25T 台 1 吊装2 铲车ZL50G 台 2 土方平坦3 发掘机CAT320C 台8 土方平坦4 洛阳铲SR-250 台 6 灌输桩钻孔5 锚杆钻机XP-100 台8 锚索、止水帷幕、土钉墙6 锚喷机ZP-XI 台 4 锚索、止水帷幕、土钉墙7 空压机6m3 台 4 供压缩空气8 变频高压注浆泵GYB-55E 台 4 供浆9 高压搅拌机ZJ-400 台 3 配置水泥浆液10 全站仪STS-752 台 2 丈量放线11 水平仪DS3 台 2 丈量放线4施工工艺工艺流程:定位放线→基坑开挖→边坡办理→钻孔→插入土钉钢筋→注浆→铺钢筋网→发射面层混凝土→土钉现场测试→施工检测(1)定位放线采纳全站仪、水平仪及钢卷尺进行丈量,保证边坡地点及放坡坡度正确。
经监理及建设单位确认无误后再进行后续工序施工。
( 2)基坑开挖① 基坑要按设计要求严格分层分段开挖,在达成上一层作业面土钉与发射混凝土面层达到设计强度的 70%从前,不得进行下一层土层的开挖。
目录
一、工程概况....................................................................................... - 2 -
1.1 工程概况........................................................................................ - 2 -
1.2 土钉设计概况 ............................................................................... - 2 -
二、工程地质与水文地质 .................................................................. - 2 -
2.1 工程地质.................................................................................. - 2 -
2.2 水文地质.................................................................................. - 2 -
三、施工安排....................................................................................... - 3 -
四、主要施工方法及技术措施 .......................................................... - 3 -
4.1、施工工艺流程........................................................................ - 3 -
4.2、施工工艺及要求.................................................................... - 3 -
五、资源配置计划 .............................................................................. - 5 -
5.1、人员配置计划........................................................................ - 5 -
5.2、机械设备配置计划................................................................ - 5 -
六、质量控制及安全措施 .................................................................. - 6 -
xx市xx快速路工程七标段
土钉墙施工交底
一、工程概况
1.1 工程概况
xx隧道出口明挖隧道采用顺作法施工,明挖隧道长290m,基坑宽45.5~37.64m,基坑深16.5~13.0m。
围护结构根据沿线不同的地质状况和地形条件采用不同的支护形式,其中左线LK11+199~LK11+221、LK11+199~LK11+221段与右线K11+191~K11+240段设计采用φ25@150与φ32@150围护结构。
1.2土钉墙设计概况
土钉采用HRB335级钢筋制作。
根据沿线不同的地质状况和地形条件及基坑深度不同,土钉设计为φ25、φ32两种规格,设计长度为11 m、13m、15m。
二、工程地质与水文地质
2.1 工程地质
本施工段处于微丘台地区,地面植被发育,鱼塘、果园密集,地貌为剥蚀残丘及山间盆地。
土钉所处地层大部分为可塑状残积亚粘土,局部为冲洪积砾砂层与下古生界混合岩全~强风化带。
2.2 水文地质
明挖隧道部分地段地表分布较多鱼塘,塘内主要为地表水,水源以大气降雨补给为主。
地下水主要有孔隙水、裂隙水,其主要补给来源以大气降雨和地表鱼塘的渗透补给为主。
其中孔隙水属浅循环地下水,与。
