IS型离心水泵基础及安装90T911(一)

一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。

该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。

该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。

转子部件由悬架部件支承着(请参考IS泵结构图)。

泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。

轴封型式：泵的轴向密封采用软填料和机械密封两种型式。

当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。

传动方式：泵的传动是通过联轴器与电动机直联。

从传动方向看，泵为顺时针方向旋转。

IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。

②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。

③试车启动，检查水泵的转向是否正确。

④往水泵内注水，使吸水管路和泵内的气体完全排出。

⑤关闭出口阀门及压力表旋塞。

⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。

⑦打开真空表旋塞。

缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。

完成了泵的启动。

⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。

2.运转：①注意水泵轴承升温。

一般不超过环境温度35℃，但最高温度不得超过75℃。

②悬架室的油位，必须保持在油标的1/3～2/3处。

3.泵的维护：①检查泵的底座、泵、电动机是否紧固。

②检查仪表、引线的状况，检查管路是否泄漏或松动。

③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。

④当较长时间停止使用水泵时，应将水泵拆卸，作防锈处理，重新装好妥善保存，以备下次再用。

离心泵安装方法和注意事项离心泵是一种流体传动机械，广泛应用于工农业生产、市政供水、石油、化工、电力等领域。

正确的安装离心泵是确保其正常运行的重要保证，下面将详细介绍离心泵的安装方法和注意事项。

一、离心泵安装方法：1.确定泵房位置：泵房应根据工作需要合理选址，远离有毒气体、易燃物质等危险因素。

同时，还要考虑到泵的进出水管道的布置和方便的维修空间。

2.安装基础：泵的基础应根据具体情况进行设计，一般要求基础坚固、水平、稳定，并且有足够的承重能力。

在基础上放平硬木板或分体托板，以防止泵底与混凝土直接接触，减少振动和噪音。

3.进出水管道的连接：根据泵的进出水口尺寸，选择合适的弯头、法兰等管件。

管道连接应牢固可靠，且与泵的进出水口紧密配合，防止漏水或渗漏。

4.安装电动机：根据泵选型时确定的电动机功率和电源要求，选择合适的电动机。

安装时要确保电动机与泵轴相同轴线，并且通过轴套或弹性套进行连接。

5.将泵放入位：将泵放入安装基础上，用水平仪调整泵的水平度，通过调整螺栓实现平稳固定。

6.检查和调整：安装完成后，要检查泵的各个部件是否牢固可靠，且泵的旋转部分是否灵活顺畅。

根据实际情况调整泵的进出水管道和电动机位置。

7.接通电源：经过以上步骤后，可以接通电源，启动泵进行试运行，检查是否有异常声音、振动等情况。

二、离心泵安装注意事项：1.密封系统：泵的密封系统是防止泵体渗漏的重要部分，安装时要确保密封件完好，紧固件牢固。

根据介质特性选择合适的密封方式。

2.进出水管道：管道连接处应严密，防止泄漏。

泵的进水管道应设有过滤器，以防止杂质进入泵腔。

3.泵的进出水口：泵的进水口应设置在水源附近，以减小进水管道的阻力。

出水口应设有止回阀，以防止返流。

4.电动机：如果电动机靠近泵，则应注意电动机的噪音和振动是否会对泵的运行产生不良影响。

电动机的接线应符合电气安全规范。

5.地基设计：泵的地基应具有足够的强度和稳定性，避免因振动引起的破坏。

IS离心式清水泵结构及安装使用说明IS清水泵 IS离心式清水泵的结构说明：1、IS清水泵 IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS清水泵 IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。

叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。

3、IS清水泵 IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。

4、IS清水泵 IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。

IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。

泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

5、IS清水泵 IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。

轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。

6、IS清水泵 IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。

7、IS清水泵 IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

◆ IS清水泵 IS离心式清水泵的结构图：型号转速N(r/min)流量Q扬程H(m)效率η（%）功率P(Kw)必须汽蚀余量(m)重量kg m3/h L/s 轴功率电机功率IS80-50-200 290030 8.33 53 55 7.87152.56050 13.9 50 69 9.87 2.560 16.7 47 71 10.8 3.0145015 4.17 13.2 51651.062.22.525 6.94 12.5 1.31 2.530 8.33 11.8 67 1.44 3.0IS65-40-200 290015 4.17 53 49 4.427.52.05825 6.94 50 60 5.67 2.030 8.33 47 61 6.29 2.514507.5 2.08 13.2 43 0.631.12.012.5 3.47 12.5 55 0.77 2.015 4.17 11.8 57 0.85 2.5IS65-40-250 2900 15 4.17 82 37 9.05 15 2.0 76一、 IS清水泵结构说明1、IS型清水泵系列根据国际标准ISO2858所规定的性能和尺寸设计的，除清水泵体外，其余零件如清水泵盖、叶轮、轴、密封环、轴套及悬架体、滚动轴承等组成转子部件。

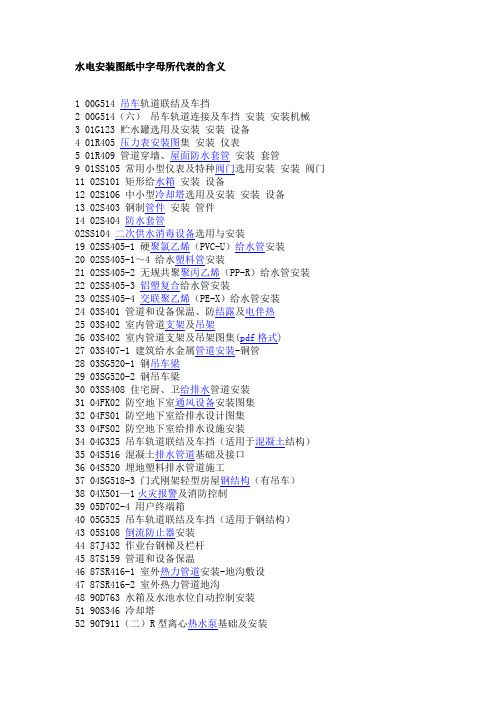

水电安装图纸中字母所代表的含义1 00G514 吊车轨道联结及车挡2 00G514（六）吊车轨道连接及车挡安装安装机械3 01G123 贮水罐选用及安装安装设备4 01R405 压力表安装图集安装仪表5 01R409 管道穿墙、屋面防水套管安装套管9 01SS105 常用小型仪表及特种阀门选用安装安装阀门11 02S101 矩形给水箱安装设备12 02S106 中小型冷却塔选用及安装安装设备13 02S403 钢制管件安装管件14 02S404 防水套管02SS104 二次供水消毒设备选用与安装19 02SS405-1 硬聚氯乙烯（PVC-U）给水管安装20 02SS405-1～4 给水塑料管安装21 02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装22 02SS405-3 铝塑复合给水管安装23 02SS405-4 交联聚乙烯（PE-X）给水管安装24 03S401 管道和设备保温、防结露及电伴热25 03S402 室内管道支架及吊架26 03S402 室内管道支架及吊架图集(pdf格式)27 03S407-1 建筑给水金属管道安装-铜管28 03SG520-1 钢吊车梁29 03SG520-2 钢吊车梁30 03SS408 住宅厨、卫给排水管道安装31 04FK02 防空地下室通风设备安装图集32 04FS01 防空地下室给排水设计图集33 04FS02 防空地下室给排水设施安装34 04G325 吊车轨道联结及车挡（适用于混凝土结构）35 04S516 混凝土排水管道基础及接口36 04S520 埋地塑料排水管道施工37 04SG518-3 门式刚架轻型房屋钢结构（有吊车）38 04X501—1火灾报警及消防控制39 05D702-4 用户终端箱40 05G525 吊车轨道联结及车挡（适用于钢结构）43 05S108 倒流防止器安装44 87J432 作业台钢梯及栏杆45 87S159 管道和设备保温46 87SR416-1 室外热力管道安装-地沟敷设47 87SR416-2 室外热力管道地沟48 90D763 水箱及水池水位自动控制安装51 90S346 冷却塔52 90T911（二）R型离心热水泵基础及安装53 90T911（一）IS型离心水泵基础及安装54 92S220 排水设备附件55 92S220 排水设备附件构造及安装56 92S220排水设备附件57 92S303 医院卫生设备安装58 93T921-1 汽-水换热器59 94K101-1 轴流式通风机安装图60 94K302 卫生间通风器安装图集61 94R404 动力管道焊制管件设计选用图62 94T903 集气罐制作及安装63 95(03)G325 吊车轨道联结64 95（03）G325 吊车轨道联结03局部修改67 95S235 雨水口70 95S518-2 雨水口（二）混凝土井圈71 95SS103 立式水泵隔振及其安装72 96K150-1 筒形风帽及附件73 96K150-2 圆伞形风帽74 96K150-3 圆锥形风帽75 96S341 建筑排水用PVC管安装76 96S341 建筑排水用硬聚氯乙烯（PVC-U）管道安装77 98G359(三) 悬挂运输设备轨道78 98K101-3 离心通风机安装图（A式在钢支架上安装）79 98R109 常压密闭水箱80 98S176 气压给水81 98S176 增压稳压设备国标图集82 98S205 消防增压稳压设备选用及安装(隔膜式气压罐)83 98T901 管道及设备保温84 98T902 管道及设备保冷87 99S202 室内消火栓安装88 99S203 消防水泵接合器安装89 99S304 给排水卫生设备安装图集90 99SD767 液位测量装置安装91 0298S102 98S102 卧式水泵隔振及其安装94 DQ1 金属管敷设95 JB4710-92(钢制塔式容器)96 JB 4737-95-T 椭圆形封头97 JB-T 6296.1-92汽轮机管道附件弯头、三通、缩节98 JB-T 6296.2-92汽轮机管道附件多焊衬环99 JB-T 6296.3-92汽轮机管道附件氩弧焊多焊衬环100 JB-T 6296.4-92汽轮机管道附件压力表针阀说说一般常用的：给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。

IS离心式清水泵结构及安装使用说明IS清水泵 IS离心式清水泵的结构说明：1、IS清水泵 IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS清水泵 IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。

叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。

3、IS清水泵 IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。

4、IS清水泵 IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。

IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。

泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

5、IS清水泵 IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。

轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。

6、IS清水泵 IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。

7、IS清水泵 IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

◆ IS清水泵 IS离心式清水泵的结构图：型号转速N(r/min)流量Q扬程H(m)效率η（%）功率P(Kw)必须汽蚀余量(m)重量kg m3/h L/s 轴功率电机功率IS80-50-200 290030 8.33 53 55 7.87152.56050 13.9 50 69 9.87 2.560 16.7 47 71 10.8 3.0145015 4.17 13.2 51651.062.22.525 6.94 12.5 1.31 2.530 8.33 11.8 67 1.44 3.0IS65-40-200 290015 4.17 53 49 4.427.52.05825 6.94 50 60 5.67 2.030 8.33 47 61 6.29 2.514507.5 2.08 13.2 43 0.631.12.012.5 3.47 12.5 55 0.77 2.015 4.17 11.8 57 0.85 2.5IS65-40-250 2900 15 4.17 82 37 9.05 15 2.0 76一、 IS清水泵结构说明1、IS型清水泵系列根据国际标准ISO2858所规定的性能和尺寸设计的，除清水泵体外，其余零件如清水泵盖、叶轮、轴、密封环、轴套及悬架体、滚动轴承等组成转子部件。

离心泵的安装技术及要求一、离心泵的关键安装技术管道离心泵的安装技术关键在于确定离心泵安装高度即吸程。

这个高度是指水源水面到离心泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20℃情况下，进行试验而测定得的。

它并没有考虑吸水管道配套以后的水流状况。

而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。

水泵安装高度不能超过计算值，否则，离心泵将会抽不上水来。

另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。

应当指出，管道离心泵安装地点的高程和水温不同于试验条件时，如当地海拔300米以上或被抽水的水温超过20℃，则计算值要进行修正。

即不同海拔高程处的大气压力和高于20℃水温时的饱和蒸汽压力。

但是，水温为20℃以下时，饱和蒸汽压力可忽略不计。

从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏离心泵进水口处的真空度，使离心泵出水量减少，严重时甚至抽不上水来。

因此，要认真地做好管道的接口工作，保证管道连接的施工质量。

二、离心泵的安装高度Hg计算允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。

而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为1.013×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

1 输送清水，但操作条件与实验条件不同，可依下式换算Hs1＝Hs＋Ha－10.33 － Hυ－0.242 输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H?s2 汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

离心泵安装指南介绍离心泵是一种常用的流体输送设备，广泛应用于工业领域。

正确安装离心泵对于保障其正常运行和延长使用寿命非常重要。

本安装指南将详细介绍离心泵的安装步骤和注意事项。

步骤一：位置确定1. 确定离心泵的安装位置，应考虑以下因素：- 泵的操作和维护是否方便。

- 泵的噪音和振动对周围环境和设备的影响。

- 泵的进出口管道布局是否合理。

2. 确保所选择的位置满足以上要求，并具备足够的空间安装和维修离心泵。

步骤二：基础准备1. 准备合适的基础，确保其承受离心泵的重量和振动。

2. 基础应平整、坚固，并符合相关的建筑和安全规范。

3. 在基础上设置好固定螺栓，用于固定离心泵的底座。

步骤三：管道连接1. 根据离心泵的进出口口径和类型，选择合适的管道和接头。

2. 确保管道和接头的质量和尺寸符合设计要求，并使用合适的密封材料。

3. 注意管道的安装方向和坡度，确保流体能够顺利流动而不产生积气或积液。

步骤四：电气连接1. 根据离心泵的电动机要求，进行合适的电气连接。

2. 选择合适的电缆和电缆保护设施，确保电气连接可靠且安全。

3. 注意电气连接的绝缘和防护措施，防止电流泄露和触电事故。

步骤五：试运行和调试1. 在进行试运行之前，检查所有设备和连接是否正常。

2. 充分清洗离心泵和管道，确保无杂质和堵塞。

3. 连接电源并进行试运行，检查泵的运行状态和参数是否正常。

4. 如有异常情况或问题，及时停机检修，确保安全和可靠性。

注意事项- 在安装过程中，严禁将离心泵和进口口径封堵，以防止损坏泵和管道。

- 安装结束后，及时清理施工现场，处理废弃材料和污水。

- 如果需要，定期进行离心泵的维护保养，以延长其使用寿命和维持良好的工作性能。

以上是离心泵的安装指南，希望能对您有所帮助。

如果在安装过程中遇到任何问题，请及时咨询专业人士。
