排污泵安装记录

WQ系列潜水排污泵的安装与调试WQ系列潜水排污泵的安装与调试1、安装前：（1）必须详细阅读使用说明书，避免使用不当而损坏机器。

仔细检查水泵的选型是否正确，实际使用条件是否与规定的使用条件一致。

（2）清理水池或水道，检查进水池的最低水位是否满足设备的安装要求。

（3）应由一名合格电工，用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于5兆欧，严禁用兆欧表检查控制电缆，避免损坏水泵内部的电器元件；而应用万用表检查控制电缆线。

（4）检查电压一定要在铭牌上标出的额定电压±5%的范围内。

如果电源离水泵的使用距离较远时，考虑线损，电缆的截面积应加大，接头应尽可能少，且接头处做密封处理，以防漏水；另外考虑维护检修的方便，建议设置机旁端子箱。

（5）水泵配有专用控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确，启动装置是否灵活，触头接触是否良好，启动设备的金属外壳是否可靠接地，检查所有接线处有无松动，并重新逐处紧固一次。

（6）水泵上的动力电缆线、接地线和控制电缆线应与控制柜（箱）的接线头一一对接。

（7）水泵的接地线为双色线（黄/绿），为保证安全，必须连接牢靠。

（8）电线接法：四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）。

七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）（9）检查电机的旋转方向。

在水泵初次安装启动前，或每次重新安装后，都应检查旋转方向。

检查方法是：瞬间启动水泵，观察叶轮旋转方向是否与铭牌上指示的方向一致，如果旋转方向不一致，只需交换三相中任意两相线的位置。

如果几台水泵连在同一控制柜或端子箱上，各台水泵必须单独进行检查。

（10）如使用浮球开关对水泵进行自动控制时，应根据水池的进水量与水泵的排水量，通过计算，按规定的水泵每小时最多启动次数确定浮球的开、停水泵的位置。

目录1、工程概况2、工程开工报告3、调试报告4、应城市污水处理厂排污泵竣工验收报告5、工程竣工报验单6、工程竣工报告7、设备开箱检验记录8、工程材料 /构配件/设备报验表9、建筑给水、排水及采暖工程主要材料、配件、器具及设备进场检查验收表10、合格证11、施工组织设计（方案）报验表12、施工组织设计13、设备采购合同14、设备供货清单15、企业法人营业执照16、绝缘电阻测试记录17、施工日志18、水泵试运转记录19、污水泵房安装工程报验表20、单位工程或主要部位工程验收记录21、分部（子分部）工程质量验收记录22、分项工程质量验收记录23、施工通用记录表24、工程质量检验评定表工程概况表表A1 编号：附：建筑总平面图、建筑立面图、建筑剖面图本表由施工单位填写、城建档案馆和施工单位各保存一份工程开工报告表A2 编号：本表由施工单位填报、经监理单位审批后，建设单位、监理单位、施工单位各存一份。

调试报告表E3-2 编号：附：调试测试表本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

应城市污水处理厂潜水排污泵竣工验收报告工程竣工报验单工程名称：编号：工程竣工报告本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各一份。

设备开箱检验记录A9湖北省建设监理统一用表工程材料/构配件/设备报审表工程名称：应城市污水处理厂编号：注：本表各相关单位各存一份建筑给水、排水及采暖工程主要材料、配件、器具及设备进场检查验收表GB50342-2002技15份合格证A2 施工组织设计（方案）报审表工程名称：应城污水处理厂编号：施工组织设计施工日志设备采购合同设备供货清单供货方营业执照绝缘电阻测试记录单位工程或主要部位工程验收记录2009年9月11日分部（子分部）工程验收记录潜水排污泵分项工程质量验收记录表G2 编号：02#注：本表由施工项目专业质量检查员填写。

施工通用记录表表D1-3 编号：绝缘电阻测试记录GB60303-2002 技06-09-01表B1-7 进水泵房潜水泵安装工程报验单水泵房检验批质量验收记录表GB50242-2002 编号：DMPLAZ-SB云南省住房和城乡建设厅印制水泵试运行记录GB50242-2002 编号：DMPLAZ-SB。

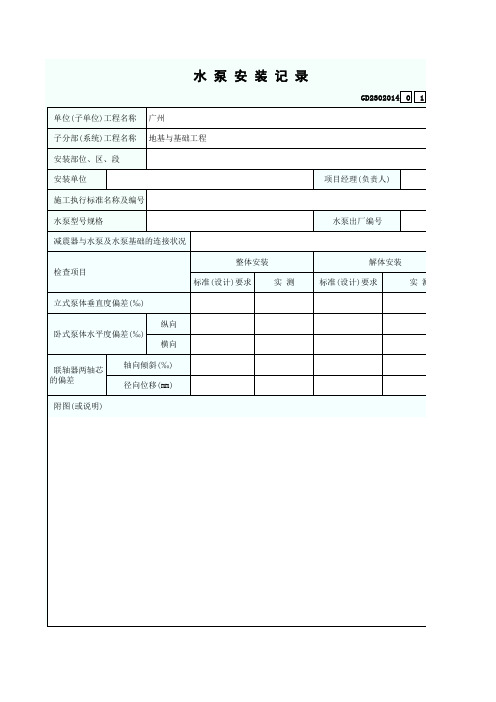

水 泵 安 装 记 录
GD230201401 单位(子单位)工程名称广州
子分部(系统)工程名称地基与基础工程
安装部位、区、段
安装单位项目经理(负责人)
施工执行标准名称及编号
水泵型号规格水泵出厂编号
减震器与水泵及水泵基础的连接状况
检查项目
整体安装解体安装
标准(设计)要求实 测标准(设计)要求实 测 立式泵体垂直度偏差(‰)
卧式泵体水平度偏差(‰)
纵向
横向
联轴器两轴芯 的偏差轴向倾斜(‰)径向位移(mm)
附图(或说明)
说 明
GD2302014 1. 减震器与水泵及水泵基础连接牢固、平稳、接触紧密。

检查数量:全数检查。

检查方法:扳手试拧、观察检查,用水平仪和塞尺测量或查阅设备安装记录。

2. 建筑给水系统、采暖系统水泵的安装应符合《建筑给水排水及采暖工程施工质量验收规范》 (GB 50242－2002)的要求。

3. 空调水泵的安装应符合《通风与空调工程施工质量验收规范》(GB 50243－2002)的要求。

范》。

水泵安装分项工程质量验收记录一、工程概况本次水泵安装分项工程验收记录是对水泵安装工程进行质量验收的一份记录。

该工程是为了满足公司的用水需求而进行的，并按照相关技术规范和施工图纸要求进行施工。

二、验收内容1.水泵设备的选型及采购合同；2.设备进场验收记录；3.设备安装图纸及施工方案；4.设备安装施工过程中的各项记录；5.设备安装调试记录；6.设备安全附件的安装；7.设备的检测结果及相关检测报告；8.设备的运输、安装、使用、检测及保养过程中所采取的防护措施。

三、验收人员及时间1.验收人员：项目经理、专业监理工程师、施工单位、水泵设备制造商代表等；2.验收时间：2024年X月X日至2024年X月X日。

四、验收过程1.水泵设备的选型及采购合同验收人员查阅了水泵设备的选型及采购合同，确认设备型号、规格、技术参数与合同要求一致，无法履行的条款经协商已解决。

2.设备进场验收记录水泵设备在进场前进行了验收，验收人员按照设备进场验收规范进行了检查，确认设备外观完整、设备数量准确，并与采购合同的要求相符。

3.设备安装图纸及施工方案验收人员查验了设备安装图纸及施工方案，并与实际施工情况进行了对比，确认施工方案与图纸要求相符，无误。

4.设备安装施工过程中的各项记录验收人员查阅了设备安装施工过程中的各项记录，包括施工日志、质量检查记录等，确认施工过程中按照规范进行，已解决的问题经验证已得到妥善处理。

5.设备安装调试记录验收人员查验了设备安装调试记录，确认设备安装调试过程中按照规范进行，各项参数符合设计要求。

6.设备安全附件的安装验收人员检查了设备安全附件的安装情况，包括电气保护装置、防护罩、紧固件等，确认设备安全附件完好无损。

7.设备的检测结果及相关检测报告验收人员查阅了设备的检测结果及相关检测报告，包括设备的性能指标、运行稳定性等，确认设备的实际性能与检测报告的要求相符。

8.设备的运输、安装、使用、检测及保养过程中所采取的防护措施验收人员查阅了设备的运输、安装、使用、检测及保养过程中所采取的防护措施记录，确认相关措施得到合理执行，无违反安全规定现象。

给排水立式污水泵安装记录一、前言为了解决污水排放及处理的问题，在许多建筑、工业及城市规划项目中，安装立式污水泵是一个常见的选择。

本文将记录一次给排水立式污水泵的安装过程，包括安装前的准备工作、具体操作步骤以及安装后的检测等内容。

二、准备工作在正式安装立式污水泵之前，我们需要进行一系列的准备工作，确保安装过程的顺利进行。

首先，确保施工现场具备安全保护措施，避免施工人员受到伤害。

其次，对于待安装的泵站位置进行测量，并绘制泵站的布置图。

最后，准备所需的工具与材料，包括泵站的主体结构、电气设备以及连接管道等。

三、安装步骤1.清理施工现场：在安装前，确保施工现场的地基平整干净，移除杂物和障碍物，为立式污水泵的安装创造一个良好的工作环境。

2.安装基础支撑架：在施工现场中标定好每个泵站的位置后，根据布置图安装基础支撑架。

支撑架应牢固稳定，确保泵站能够在运行过程中保持平衡。

3.安装泵体：将泵体放置在基础支撑架上，并使用螺栓或焊接固定，确保泵体的稳固性。

4.连接进、出水管道：根据设计要求，将进、出水管道与泵体进行连接。

确保连接处不漏水，并采取必要的密封措施，以防止泄漏。

5.安装电气设备：根据设计图纸连接电气设备，包括电机、控制柜以及防雷设备等。

确保电气系统能够正常运行，并采取防水措施，避免电器元件受潮。

6.进行泵站测试：在完成安装后，进行泵站的测试。

首先，检查电气设备是否正常工作，确保电机能够启动并运转。

接着，检查进、出水管道的连接是否牢固，并进行泄漏测试。

最后，调试泵站的工作参数，如流量、扬程等，以确保泵站能够满足设计要求。

四、安装后的检测安装完成后，我们需要进行一系列的检测工作，确保立式污水泵的正常运行。

首先，检查泵站各部相关参数是否符合设计要求，如运行电流、电压、噪音等。

其次，进行泵站的负载测试，以验证泵站在正常运行工况下的性能表现。

最后，定期检查泵站的运行情况，并进行必要的维护和保养工作，以延长泵站的使用寿命。

WQ系列潜水排污泵的安装方式WQ系列潜水排污泵有自动耦合式安装、固定式干式安装、固定式底座安装、软管移动式安装、硬管移动式安装。

自动耦合式安装：实际上就是利用耦合装置连接电泵和出水管路。

有了耦合装置，电泵和出水管路就是相互独立的了，无须用常规的紧固件联接，所以电泵与出水管路的连接和脱离就非常容易了。

耦合装置其实很简单，只有耦座、导轨、固定板、斜度板、耦合板这五样东西，导轨只起导向作用，不受力，用普通的自来水管或钢管就可以了，用户可以很方便地根据污水池的深度计算出实际所需导轨的长度。

安装时，把耦座、导轨、导轨固定板架装好，把斜度板装到泵体出口法兰上，再把耦合板装在斜度板上，吊起电泵，将耦合板上的半圆孔口穿入导轨，把电泵沿导轨向下滑到底，耦合板就会把泵体和耦座扣紧，同时，泵体出口和耦座入口就自动对中了，斜度板的斜面也自动贴紧了。

需要维修电泵时，只需把泵往上提升，泵体和耦座就脱开了，这样，维修人员无须爬进池中去拆泵。

这种安装方式，十分省心、省事、省时间、由于耦合装置和电泵是相互独立的，所以，如果您的泵站因情况变化需换用相同口径的低扬程或高扬程的电泵，可以仍然使用原来的耦合装置。

固定式干式安装:泵房与集水池是分隔的，在基础上固定好底座，连接好进水管与出水管，即可运行。

由于电泵是可潜水的，所以即使泵房被淹，也不影响电泵的使用。

这种安装方式常常被用来改造老式泵站。

干式安装的电泵必须有电机冷却系统。

固定式底座安装:在基础上固定好支撑底座，连接好出水管路即可运行。

底座可以用地脚螺栓来固定。

考虑到维修电泵时的便利，如果出水管路有足够的刚性，也可以不装地脚螺栓。

移动式安装（软管、硬管）这种安装以底座支撑，接上出水管或硬管即可工作。

这种安装方式主要用于救急或维修、施工的需要。

接硬管时，如果管道有足够的刚性，也可以用管路把电泵悬挂起来使用。

08s305小型潜水排污泵选用及安装邢台市市有着得天独厚的风能资源，多个县区适宜进行大型风电场的开发建设，同时，又地处京津唐地区的电力负荷中心，电网架构较好，因此，邢台市市将大力开发风力资源作为了推进全市经济发展、增强县域经济实力、带领当地群众脱贫致富的重要举措。

经过近年来一系列的超前运作，邢台市的努力已初见成效，风电项目处处开花。

除了百万千瓦级风电示范基地项目外，截至目前，张北长城风电场、满井风电场一期和尚义满井风电场一期等8.9万千瓦的项目已经并网发电，沽源狼尾巴山风电场一期工程3万千瓦、万全玉龙风电场3.6万千瓦等总装机容量为24.35万千瓦的几个项目也正在建设（其中部分项目的子工程已经完工，部分机组已经并网发电），尚义石人风电场4.95万千瓦项目则即将开工，预计到今年年底风电装机容量可达到22万千瓦左右。

这些项目一旦建成并网发电，对当地经济的拉动力是惊人的。

同时，还有24家国内外具有实力的企业正在邢台市10个县区开展风电项目的前期工作，欲开发风电。

到2010年，预计邢台市风电装机总容量将达到200万千瓦，将成为名副其实的国JYWQ型自动搅匀潜水排污泵一、适用范围：JPWQ系列自动搅匀潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。

二、使用条件：1、搅匀潜水排污泵系列产品在额定电压为380V，电源频率为50Hz时适用2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米；4、输送介质年粘度不超1000CP；5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！三、产品特点：1、采用双叶片叶轮结构，大大提高了污物的通过能力2、机械密封采用新型磨檫副，并长期处入油室内运行；3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；6、能够在设计范围内使用，而保证电机不会过载；四、产品意义：JYWQ型自动搅匀潜水排污泵（曲线图谱）JYWQ型自动搅匀潜水排污泵（性能参数）序号型号排出口径(mm)额定流量(m3/h)额定扬程(mm)搅拌直径(mm)转速(r/min)效率(%)自动耦合器1 JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-502 JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-503 JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-504 JYWQ50-10-15-1200-1.5 5010151200290056CAK-505 JYWQ50-15-10-1200-1.5 5015101200290056CAK-506 JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-507 JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-508 JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-509 JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-5010 JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-5011 JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-5012 JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-5013 JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-5014 JYWQ50-40-7-1200-2.2 504071200290052CAK-5015 JYWQ50-40-15-1400-4 5040151400290070CAK-5016 JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-5017 JYWQ65-25-16-1400-3 65 25 15 1400 2900 65 CAK-6518 JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-6519 JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-6520 JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-8021 JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-8022 JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-8023 JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-8024 JYWQ80-50-20-1600-5.5 8050201600290070CAK-8025 JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-8026 JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-8027 JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-8028 JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-8029 JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-8030 JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-10031 JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-10032 JYWQ100-65-15-2000-5.5 100 65 15 2000 1450 71 CAK-10033 JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-10034 JYWQ100-80-20-2000-7.5 100 70 20 2000 2900 71 CAK-10035 JYWQ100-70-22-2000-7.5 100 80 22 2000 2900 70 CAK-10036 JYWQ100-100-22-2000-15 100 150 22 2000 1450 61 CAK-10037 JYWQ100-80-30-2000-15 100 210 30 2000 1450 67 CAK-10038 JYWQ150-150-10-2000-7.5 150 250 10 2000 1450 75 CAK-15039 JYWQ150-210-7-2500-7.5 150 150 7 2500 1450 78 CAK-15040 JYWQ150-250-6-2500-7.5 150 200 6 2500 1450 79 CAK-15041 JYWQ150-150-15-2500-11 150 65 15 2500 1450 79 CAK-15042 JYWQ150-200-10-2500-15 150 180 10 2500 1450 73 CAK-15043 JYWQ150-65-40-3200-18.5 150 150 40 3200 1450 58 CAK-15044 JYWQ150-180-22-2600-18.5 150 110 22 2600 1450 75 CAK-15045 JYWQ150-150-26-2600-18.5 150 300 26 2600 1450 72 CAK-15046 JYWQ150-110-30-2600-18.5 150 130 30 2600 1450 72 CAK-15047 JYWQ150-300-15-2600-22 150 100 15 2600 1450 76 CAK-15048 JYWQ150-130-30-2600-22 150 300 30 2600 1450 70 CAK-15049 JYWQ150-100-40-3000-30 150 250 40 3000 1450 64 CAK-15050 JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-20051 JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-20052 JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-20053 JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-20054 JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-20055 JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200 56JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250 57JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250 58JYWQ型自动搅匀潜水排污泵（结构图）WQK/QG带切割装置潜水排污泵一、概述WQK/QG带切割装置排污泵具有排污通过能力特别强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，采用最先进的方法，设计成最合理的水力特性，使电泵可以全扬程运行，优良的干式电机和水泵的最佳组合,使电泵的总效率达到西德abs公司的ass带切割装置系列产品相同，电泵采用高质量的硬质合金，双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2，抽送污物温度不超过40℃。
