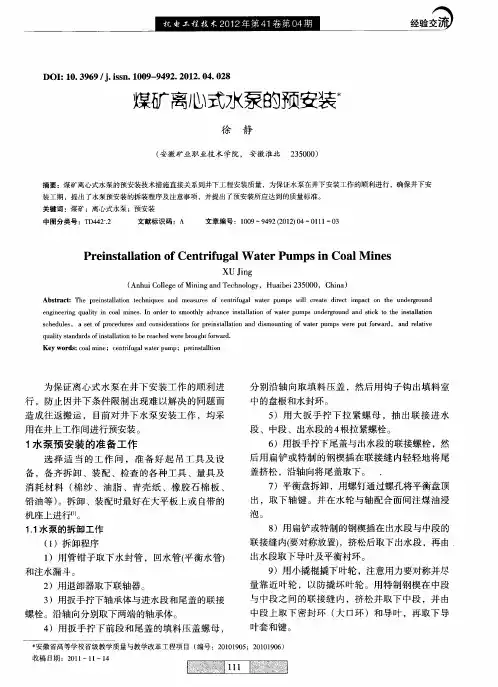

离心式水泵的安装

离心式泵安装1、基础检查设备采用滚筒配合卷扬机的水平运输方式，设备吊点为设备规定点。

起点时尽量保持机组水平，设备倾斜时最大允许倾斜20°。

3、设备安装其机身纵、横向水平度允许偏差均为1/100，并应符合设备水平文件的规定。

测量时应在机座或指定的基准面上用水平仪或水准仪等检测。

4、采用减振动措施的制冷设备，其隔振器安装位置应符合设备技术文件的要求；各个隔振器的压缩量应均匀一致，偏差不应大于2mm.设置弹簧隔振的机组，安装时应设防止机组运行时水平位移的定位装置。

5、泵的安装（1）安装程序和要求施工规范应采用国家现行标准《机械设备安装工程施工及验收通用规范》、《压缩机、风机、泵安装工程施工及验收规范》。

（2）设备开箱检查1.设备包装质量是否符合要求；2.设备附件及技术资料是否齐全；3.设备外观有无损坏；6、放线、基础验收（1）泵试运转应做好下面几项准备工作：1.点动电动机，电动机的转向应与泵的转向一致；2.检查各紧固部位应无松动；3.各压力表，安全保护装置及电控装置已试验完毕，均灵敏、准确、可靠；4.润滑油箱（点）检查或清洗完毕，并按规定加注润滑油（脂）。

（2）试运转1.起动前应打开进口阀门，关闭排气阀门，吸入管路应充满清水；2.点动离心泵，无异常后，正式启动并快速通过喘振区，转速正常后应打开出口阀门，并将泵调节到设计工况，不得在设计曲线驼峰处运转；3.泵在额定工况下试运转时间不应少于2h。

4.离心泵试运转应达到下列要求为合格a、转子及各运转部件运转平稳，无异常声响和磨擦声；b、滚动轴承温度不应高于80°c；c、润滑状态良好，油温正常；d、泵的安全保护、电控装置及各部分仪表工作灵敏、正确、可靠；e、泵的泄漏量应符合国家现行标准《压缩机、风机、泵安装工程施工及验收规范》的规定。

（3）试运转停泵后，应做好下列工作1.停泵后又暂时不用的，应及时将泵内积水放净，防止锈蚀和冻裂；2.试运转期间，检查员应会同监理人员对设备试运转情况进行检查，试运转合格应填写“机械设备试运转记录”。

离心泵的检修一、单吸离心泵的拆装1、解体步骤(1) 先将泵盖和泵体上的紧固螺栓松开，将转子组件从泵体中取出。

(2) 将叶轮前的叶轮螺母松开，即可取下叶轮(叶轮键应妥善保管好)。

(3) 取下泵盖和轴套，并松开轴承压盖，即可将轴从悬架中抽出(注意在用铜棒敲打轴头时，应戴上叶轮螺母以防损伤螺纹)。

2、装配顺序(1) 检查各零部件有无损伤，并清洗干净；(2) 将各连接螺栓、丝堵等分别拧紧在相应的部件上；(3) 将“O”形密封圈及纸垫分别放置在相应的位置；(4) 将密封环、水封环及填料压盖等依次装到泵盖内；(5) 将轴承装到轴上后，装入悬架内并合上压盖，将轴承压紧，然后在轴上套好挡水圈；(6) 将轴套在轴上装好，再将泵盖装在悬架上，然后将叶轮、止动垫圈、叶轮螺母等依次装入并拧紧，最后将上述组件装到泵体内并拧紧泵体、泵盖的连接螺栓。

在上述过程中，对平键、挡油环、挡水圈及轴套内的“O”形密封圈等小件易遗漏或错装，应特别引起注意。

3、安装精度这里给出的主要是联轴器对中的精度要求。

泵与电机联轴器装好后，其间应保持2～3mm间隙，两联轴器的外圆上下、左右的偏差不得超过0.1mm，两联轴器端面间隙的最大、最小值差值不得超过0.08mm。

二、双吸水泵的拆装型单级单吸式离心泵结构（甲式）1-泵体；2-泵壳；3-叶轮；4-轴；5-双吸密封环；6-键；7-轴套；8-填料套；9-填料；10-水封管；11-填料压盖；12-轴套螺母；13-双头螺栓；14-轴承体压盖；15-轴承挡套；16-轴承体；17-螺钉；18-轴承端盖；19-轴承；20-轴承螺母；21-联轴器；22-水封解体步骤1、分离泵壳(1) 拆除联轴器销子，将水泵与电机脱离。

(2) 拆下泵结合面螺栓及销子，使泵盖与下部的泵体分离，然后把填料压盖卸下。

(3) 拆开与系统有连接的管路(如空气管、密封水管等)，并用布包好管接头，以防止落入杂物。

2、吊出泵盖检查上述工作已完成后，即可吊下泵盖。

一、工程概况xxxxxxxxx2×300MW机组工程1号机组，汽机房内一般离心泵主要包括:两台闭式循环冷却水泵、两台水环式a 真空泵、两台汽机房排污泵。

另综合水泵房内有：三台辅机循环冷却水泵、三台工业水泵、两台化学生水泵、两台生活水泵、两台消防水泵、两台消防稳压泵。

主要设备参数如下：二、施工依据1．《电力建设施工及验收技术规范》汽轮机机组篇 DL5011-922．《火电施工质量检验及评定标准》汽机篇（1998年版）3．《汽机房附属机械及辅助设备安装图》J0301（山东电力工程咨询院）4．《综合水泵房及贮水池安装图》S0301（山东电力工程咨询院）4．xxxxxxxxx2×300MW机组工程《施工组织总设计》5．xxxxxxxxx2×300MW机组工程《汽机专业施工组织设计》6．《电力建设安全工作规程》DL5009.1-20027．各泵厂家提供的图纸及技术资料三、主要工机具及量具1．主要工机具拖拉机、25t拖车、汽机房80/20t行车、综合水泵房3t单轨吊、25t汽车吊、5t手拉葫芦2只、活扳手2套、榔头1把、撬棒2根、5t千斤顶4只、紫铜棒2根等2．量具水准仪、钢卷尺、百分表、游标卡尺、水平尺、塞尺等四、施工组织1．劳力组织安装工6人、起重工2人、操作工2人、电焊工1人2．计划工期2009.7.1～2009.10.303．施工方案：基础验收→基础准备→泵组就位→地脚螺栓孔浇灌→二次灌浆→对轮找正→对轮连接→其它附件安装五、施工工序及施工方法1.施工准备（1）基础的中心线应标识明晰，纵横中心线、标高、地脚螺栓孔的间距偏差≤10mm，地脚螺栓孔深度符合设计，地脚螺栓孔壁垂直度偏差＜10mm；（2）基础表面应水平坚实、无蜂窝、麻面、油污、露筋、裂缝等，砼强度达设计强度的70%以上；（3）基础表面已清理干净，无模板、脚手架等杂物，且表面已凿毛，土建基础办理移交手续；（4）设备到货并开箱检验完毕,无缺件、破损部件；（5）施工前设备厂家资料及设计院图纸齐全，并进行图纸会审；（6）施工人员应熟悉现场安装图纸及本作业指导书，并经安全技术交底；2．基础准备及垫铁配置（1）基础划线：根据图纸在基础上进行垫铁划线，尺寸大小根据设备底座大小及承力点而定，一般是在地脚螺栓两侧及负荷集中的地方；（2）基础砍平：用砍锤把基础敲平，平垫铁与基础接触密实无翘动，用水平尺测量，水泡应居中；（3）配制垫铁：根据二次浇灌高度配置垫铁的厚度，平垫铁、斜垫铁均需机加工，斜垫铁薄边厚度≥5mm，坡度≤1：10，每迭垫铁一般不超过三块，特殊情况允许五块，其中只允许有一对斜垫铁；3．泵的解体检查一般离心泵厂家出具合格证明文件，一般不做解体检查，除非业主、监理或厂家要求解体检查时才进行解体检查。

一、离心泵的关键安装技术管道离心泵的安装技术关键在于确定水泵安装高度（即吸程）。

这个高度是指水源水面到水泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20摄氏度情况下，进行试验而测定得的。

它并没有考虑吸水管道配套以后的水流状况.而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。

水泵安装高度不能超过计算值,否则，水泵将会抽不上水来.另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。

应当指出，管道离心泵安装地点的高程和水温不同于试验条件时,如当地海拔300米以上或被抽水的水温超过20摄氏度，则计算值要进行修正。

即不同海拔高程处的大气压力和高于20摄氏度水温时的饱和蒸汽压力。

但是，水温为20摄氏度以下时，饱和蒸汽压力可忽略不计。

从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏水泵进水口处的真空度,使水泵出水量减少，严重时甚至抽不上水来。

因此，要认真地做好管道的接口工作，保证管道连接的施工质量。

二、离心泵的安装高度Hg计算允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。

而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用.位应注意的是泵样本中给出的Hs值是用清水为工作介质,操作条件为20℃及及压力为1.013×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

(1）输送清水，但操作条件与实验条件不同，可依下式换算Hs1＝Hs＋（Ha－10。

33) －(Hυ－0.24)（2）输送其它液体当被输送液体及反派人物条件均与实验条件不同时,需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H΄s2 汽蚀余量Δh对于油泵,计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度,亦即泵允许的安装高度,单位用米。

IS离心式清水泵结构及安装使用说明IS清水泵IS离心式清水泵的结构说明：1、IS清水泵IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS清水泵IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。

叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。

3、IS清水泵IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。

4、IS清水泵IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。

IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。

泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

5、IS清水泵IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。

轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。

6、IS清水泵IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。

7、IS清水泵IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

◆IS清水泵IS离心式清水泵的结构图：型号转速N(r/min)流量Q扬程H(m)效率η（%）功率P(Kw)必须汽蚀余量(m)重量kg m3/hL/s轴功率电机功率IS80-50-202900353551560 556964771145015516525367IS65-40-20291545一、IS清水泵结构说明1、IS型清水泵系列根据国际标准ISO2858所规定的性能和尺寸设计的，除清水泵体外，其余零件如清水泵盖、叶轮、轴、密封环、轴套及悬架体、滚动轴承等组成转子部件。

水泵的安装工艺蔡可亮（山东电力建设第三工程公司 山东 青岛 266100）摘 要： 水泵的机械制造技术及安装工艺，在国内已经取得飞速发展，但较之世界水泵领域的总体水平，还是有些许的欠缺。

作为普及率较高的机械设备行业，更需要提高其服务性能及可靠性、可操作性，伴随着经济水平、生产工业水准不断提升，对产品时效性、安装工艺也有新的要求，这都需要在不断地努力进取中去完善它。

关键词： 水泵；安装；技术要求中图分类号：TU892 文献标识码：A 文章编号：1671-7597（2012）1210024－02失、密封良好，并与预期设计进行核对，保证规格型号的正确1 水泵的基础诠释性。

泵，是大家所司空见惯的机械设施，但大众人士对于泵本 2.2.2 离心泵安装的基础设计身的条理性能或是运行原理并不是很理解，简言之，泵其实就要做好标高、基本指标、尺寸以及管道连接的设计工作，是在动力牵引下，通过运用介质的运动，将动力能转变为介质要求安装基础要表面整洁，硬度达到设备安装使用要求。

压力能的一种中间转换设备，其主要用途在于输送液体物质，基础尺寸却别于无隔振与有隔振要求，无隔振安装应保证比如水、酸碱液体、油、乳化液等等，也可以输送包括液体和泵体底座的四周尺寸各多出100-150公分，顶部标高要求高出气体的混合物以及悬浮性固体等。

输送的基本过程就是吸入然泵后排出。

可以说泵给日常生产、生活带来了诸多便利，其作用和积极意义彰显无遗。

水泵，顾名思义就是输送内容是液体的泵类品种，了解水泵就首先要清楚如何衡量水泵的性能，水泵的技术指标主要由流量、轴功率、吸程、扬程、效率等，其分类也根据不同的基准划分出不同的种类，比如根据泵体本身的工作原理可以讲水泵分为容积泵和叶片泵等，而叶片泵又可以详细化到离心泵、混流泵以及轴流泵等泵类。

不同种类的泵体有着不同类别的用途，适合不同的工作场所，因此其安装使用方式也有不同，这里重点浅论离心泵的安装工艺要求。

2 离心泵的安装工艺2.1 离心泵的概念离心泵隶属于叶片泵的一种分类，主要组成部位有吸水室、叶轮和压水室三个，其工作的原理依据就是物理学中的离心理论定律，既是利用叶片的不断旋转产生的能量交替，离心泵也是日常生活中比较常见的泵体之一，其种类也最多，根据实际的运用地点、环境、用途及预期目的，可以归纳为立式、卧式、单级泵、多级泵、单吸泵、双吸泵和自吸泵等种类，可谓遍布各行各业中。

离心泵安装的检查方法全文共四篇示例，供读者参考第一篇示例：在进行离心泵安装之前，需要对安装现场进行检查。

确保安装现场平整稳定，离心泵可以放置在坚固的地面上，避免因地基不稳导致泵体产生变形或振动。

同时还需要检查进出口管道的安装位置和连接方式，确保与泵体连接的管道紧固牢固，没有漏水风险。

在安装过程中需要注意检查离心泵的基座。

基座应该符合泵的安装要求，平整、稳固，并且需要根据泵的尺寸和重量选择合适的基座尺寸和材质，以确保泵体可以稳固地安装在基座上，避免因为基座不稳导致泵体晃动或者受力不均。

接着，安装人员需要检查泵的轴线位置。

离心泵的轴线位置需要与进出口管道的轴线对中，防止出现进出口管道与泵的接口不对中的情况，导致泵体运行时产生振动或噪音，进而影响泵的工作效率和寿命。

在进行管道连接之前，还需要检查泵的密封件。

离心泵的密封件一般是由橡胶或者金属制成，用来防止泵体内部的流体外泄，保持泵的密封性能。

安装人员需要检查密封件的安装位置和状态，确保密封件完好无损，没有缺口或者变形，以保证泵的密封性能和工作效率。

在离心泵安装完成后，需要进行干式试运转。

干式试运转是指在泵没有加入任何流体的情况下，将泵启动运行一段时间，检查泵的运行情况和噪音情况。

通过干式试运转可以检查泵的轴承、密封件等部件是否安装正确，是否有异常噪音或者振动等情况，及时发现问题并进行调整或修复。

离心泵安装的检查方法主要包括安装现场的检查、基座的检查、轴线位置的检查、密封件的检查以及干式试运转等步骤。

通过严格按照这些检查方法进行安装，可以有效地保证离心泵的安全运行，延长设备的使用寿命，提高泵的工作效率。

在安装过程中，如果遇到问题或者不清楚的地方，建议及时向专业人员咨询或寻求帮助，以确保安装过程顺利进行。

第二篇示例：离心泵是一种常用的水泵，广泛应用于工业生产和民用供水系统中。

安装离心泵是一个至关重要的环节，安装不当会导致泵的性能大打折扣，同时也会加大故障的风险。
