飞机电气系统

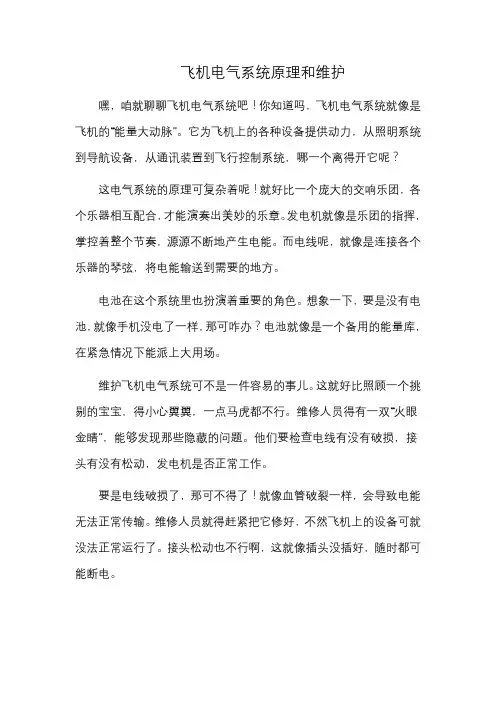

飞机电气系统原理和维护嘿，咱就聊聊飞机电气系统吧！你知道吗，飞机电气系统就像是飞机的“能量大动脉”。

它为飞机上的各种设备提供动力，从照明系统到导航设备，从通讯装置到飞行控制系统，哪一个离得开它呢？这电气系统的原理可复杂着呢！就好比一个庞大的交响乐团，各个乐器相互配合，才能演奏出美妙的乐章。

发电机就像是乐团的指挥，掌控着整个节奏，源源不断地产生电能。

而电线呢，就像是连接各个乐器的琴弦，将电能输送到需要的地方。

电池在这个系统里也扮演着重要的角色。

想象一下，要是没有电池，就像手机没电了一样，那可咋办？电池就像是一个备用的能量库，在紧急情况下能派上大用场。

维护飞机电气系统可不是一件容易的事儿。

这就好比照顾一个挑剔的宝宝，得小心翼翼，一点马虎都不行。

维修人员得有一双“火眼金睛”，能够发现那些隐藏的问题。

他们要检查电线有没有破损，接头有没有松动，发电机是否正常工作。

要是电线破损了，那可不得了！就像血管破裂一样，会导致电能无法正常传输。

维修人员就得赶紧把它修好，不然飞机上的设备可就没法正常运行了。

接头松动也不行啊，这就像插头没插好，随时都可能断电。

发电机更是关键中的关键。

它要是出了问题，整个飞机都可能陷入黑暗。

所以维修人员要定期对发电机进行检查和维护，确保它能稳定地输出电能。

飞机电气系统的维护还需要高科技的设备。

就像医生有听诊器和X 光机一样，维修人员也有各种检测仪器。

这些仪器能够帮助他们准确地找出问题所在，然后对症下药。

你说，要是飞机电气系统出了问题，那得多吓人啊！所以，维护飞机电气系统真的是至关重要。

维修人员们就像是飞机的守护天使，默默地为我们的飞行安全保驾护航。

飞机电气系统的稳定运行关系着每一位乘客的生命安全。

我们应该感谢那些默默付出的维修人员，是他们的辛勤工作让我们能够安心地乘坐飞机。

同时，我们也应该重视飞机电气系统的维护，让它始终保持良好的状态。

只有这样，我们才能在蓝天上自由翱翔，享受美好的飞行之旅。

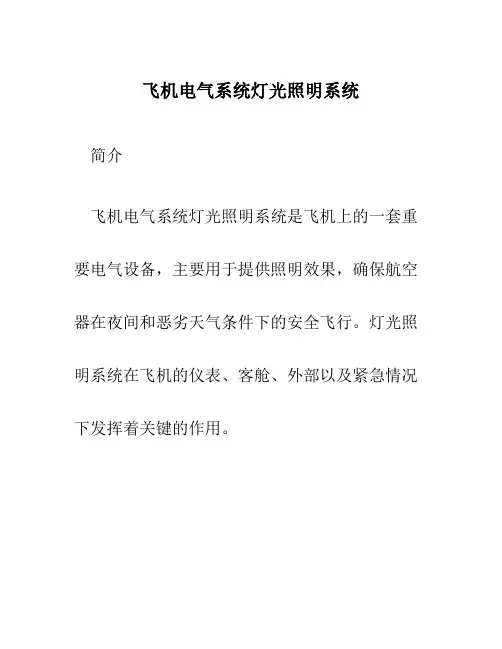

飞机电气系统灯光照明系统简介飞机电气系统灯光照明系统是飞机上的一套重要电气设备，主要用于提供照明效果，确保航空器在夜间和恶劣天气条件下的安全飞行。

灯光照明系统在飞机的仪表、客舱、外部以及紧急情况下发挥着关键的作用。

仪表灯光仪表灯光是飞机上最重要的照明系统之一，用于提供驾驶员所需的操作和导航信息。

仪表灯光主要包括驾驶舱仪表板上的指示灯和表盘照明。

指示灯指示灯在驾驶舱仪表板上安装，用于向飞行员提供各种关键信息。

指示灯通常可以分为警告灯和提示灯两种类型。

警告灯用于指示飞行中的危险情况，如引擎故障、气动力学失效等。

提示灯则提供有关系统状态的信息，如起落架放下提示、燃油低压提示等。

表盘照明表盘照明系统用于照明驾驶仪表板上的各种指示器和表盘，确保飞行员在夜间和低光条件下能够准确读取仪表信息。

表盘照明系统通常使用背光源或荧光涂层来提供照明效果。

背光源可以是外部灯源，如LED或灯泡，也可以是内部光源，如发光二极管（EL）。

客舱灯光客舱灯光系统用于提供舒适和安全的乘坐环境，以满足乘客的需求。

客舱灯光主要包括一般照明灯、紧急照明灯和舱门灯。

一般照明灯一般照明灯用于提供舱内的基本照明，保持乘客在飞行中的舒适感。

一般照明灯通常采用柔和的白光，并可根据乘客的需求进行调节。

紧急照明灯紧急照明灯用于在紧急情况下提供舱内的紧急照明，帮助乘客迅速疏散。

紧急照明灯通常安装在紧急出口附近，并使用明亮的红色或绿色灯光，以便在烟雾等情况下清晰可见。

舱门灯舱门灯通常用于指示舱门的位置和状态。

舱门灯可以是固定在舱门上的照明装置，也可以是安装在舱门旁边的灯光指示器。

外部灯光外部灯光系统用于提供飞机在夜间和恶劣天气条件下的照明效果，以确保飞行安全。

外部灯光主要包括导航灯、飞行灯和着陆灯。

导航灯导航灯用于协助其他飞行员或地面操作人员确认飞机的位置和飞行方向。

导航灯通常包括红色尾灯、绿色右侧灯和白色左侧灯。

飞行灯飞行灯用于提供额外的前方照明，以增强飞行员对前方障碍物的感知能力。

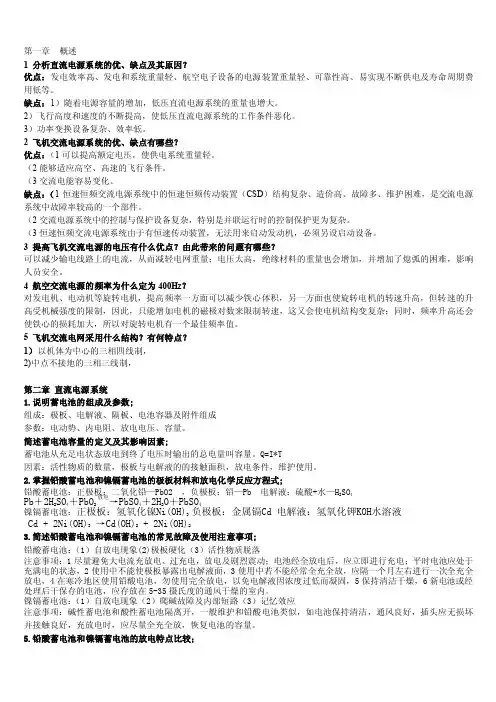

第一章概述1 分析直流电源系统的优、缺点及其原因？优点：发电效率高、发电和系统重量轻、航空电子设备的电源装置重量轻、可靠性高、易实现不断供电及寿命周期费用低等。

缺点：1）随着电源容量的增加，低压直流电源系统的重量也增大。

2）飞行高度和速度的不断提高，使低压直流电源系统的工作条件恶化。

3）功率变换设备复杂、效率低。

2 飞机交流电源系统的优、缺点有哪些？优点：（1可以提高额定电压，使供电系统重量轻。

（2能够适应高空、高速的飞行条件。

（3交流电能容易变化。

缺点：（1恒速恒频交流电源系统中的恒速恒频传动装置（CSD）结构复杂、造价高、故障多、维护困难，是交流电源系统中故障率较高的一个部件。

（2交流电源系统中的控制与保护设备复杂，特别是并联运行时的控制保护更为复杂。

（3恒速恒频交流电源系统由于有恒速传动装置，无法用来启动发动机，必须另设启动设备。

3 提高飞机交流电源的电压有什么优点？由此带来的问题有哪些？可以减少输电线路上的电流，从而减轻电网重量；电压太高，绝缘材料的重量也会增加，并增加了熄弧的困难，影响人员安全。

4 航空交流电源的频率为什么定为400Hz？对发电机、电动机等旋转电机，提高频率一方面可以减少铁心体积，另一方面也使旋转电机的转速升高，但转速的升高受机械强度的限制，因此，只能增加电机的磁极对数来限制转速，这又会使电机结构变复杂；同时，频率升高还会使铁心的损耗加大，所以对旋转电机有一个最佳频率值。

5 飞机交流电网采用什么结构？有何特点？1）以机体为中心的三相四线制，2)中点不接地的三相三线制，第二章直流电源系统1.说明蓄电池的组成及参数;组成：极板、电解液、隔板、电池容器及附件组成参数：电动势、内电阻、放电电压、容量。

简述蓄电池容量的定义及其影响因素;蓄电池从充足电状态放电到终了电压时输出的总电量叫容量。

Q=I*T因素：活性物质的数量，极板与电解液的的接触面积，放电条件，维护使用。

2.掌握铅酸蓄电池和镍镉蓄电池的极板材料和放电化学反应方程式;铅酸蓄电池：正极板：二氧化铅—PbO2 ，负极板：铅—Pb 电解液：硫酸+水—H2SO4Pb＋2H2SO4＋PbO2放电→PbSO4＋2H2O＋PbSO4镍镉蓄电池：正极板：氢氧化镍Ni(OH)3 负极板：金属镉Cd 电解液：氢氧化钾KOH水溶液Cd + 2Ni(OH)3→Cd(OH)2 + 2Ni(OH)23.简述铅酸蓄电池和镍镉蓄电池的常见故障及使用注意事项;铅酸蓄电池：（1）自放电现象(2)极板硬化（3）活性物质脱落注意事项：1尽量避免大电流充放电、过充电，放电及剧烈震动；电池经全放电后，应立即进行充电；平时电池应处于充满电的状态，2使用中不能使极板暴露出电解液面，3使用中若不能经常全充全放，应隔一个月左右进行一次全充全放电，4在寒冷地区使用铅酸电池，勿使用完全放电，以免电解液因浓度过低而凝固，5保持清洁干燥，6新电池或经处理后干保存的电池，应存放在5-35摄氏度的通风干燥的室内。

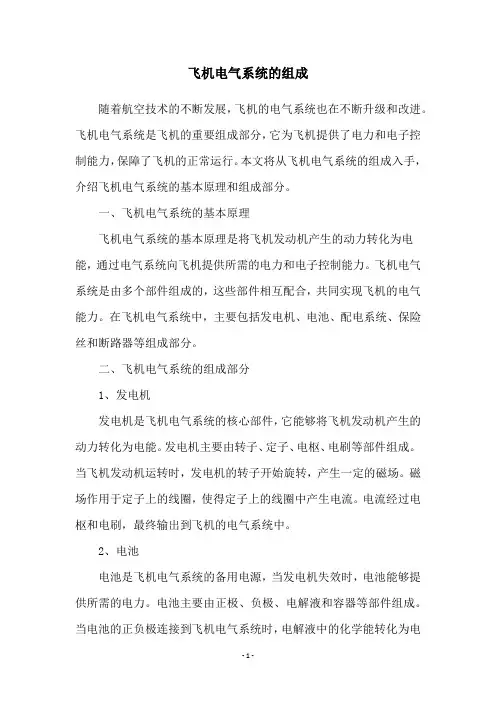

飞机电气系统的组成随着航空技术的不断发展，飞机的电气系统也在不断升级和改进。

飞机电气系统是飞机的重要组成部分，它为飞机提供了电力和电子控制能力，保障了飞机的正常运行。

本文将从飞机电气系统的组成入手，介绍飞机电气系统的基本原理和组成部分。

一、飞机电气系统的基本原理飞机电气系统的基本原理是将飞机发动机产生的动力转化为电能，通过电气系统向飞机提供所需的电力和电子控制能力。

飞机电气系统是由多个部件组成的，这些部件相互配合，共同实现飞机的电气能力。

在飞机电气系统中，主要包括发电机、电池、配电系统、保险丝和断路器等组成部分。

二、飞机电气系统的组成部分1、发电机发电机是飞机电气系统的核心部件，它能够将飞机发动机产生的动力转化为电能。

发电机主要由转子、定子、电枢、电刷等部件组成。

当飞机发动机运转时，发电机的转子开始旋转，产生一定的磁场。

磁场作用于定子上的线圈，使得定子上的线圈中产生电流。

电流经过电枢和电刷，最终输出到飞机的电气系统中。

2、电池电池是飞机电气系统的备用电源，当发电机失效时，电池能够提供所需的电力。

电池主要由正极、负极、电解液和容器等部件组成。

当电池的正负极连接到飞机电气系统时，电解液中的化学能转化为电能，输出到飞机电气系统中。

3、配电系统配电系统是飞机电气系统的主要组成部分，它将发电机和电池产生的电能分配到飞机的各个电气设备中。

配电系统主要由电源开关、配电盘、电路保护器和线路等组成。

当发电机或电池输出电能时，电源开关会将电能分配到相应的配电盘中。

配电盘中的电路保护器能够对电路进行保护，防止电路过载和短路。

4、保险丝和断路器保险丝和断路器是飞机电气系统的安全保障部分，它们能够保护飞机电气系统免受过载和短路等故障的影响。

保险丝主要由熔丝和熔丝座组成，当电流超过保险丝的额定值时，熔丝会熔断，切断电路。

断路器主要由电磁铁、触点和弹簧等部件组成，当电路发生故障时，电磁铁会吸合触点，切断电路。

断路器可以重复使用，而保险丝则需要更换。

1.主电源是由航空发动机传动的发电机和电源的调节控制和保护设备等构成,是飞机上全部用电设备的能源。

二次电源是将主电源电能转换为另一种形式电能装置，它将低压直流电转化交流，或讲交流转化成直流。

应急电源是一种独立的电源系统，飞行中当主电源失效飞机的蓄电池或应急发电机即成为应急电源。

辅助电源是在航空发动机不运转时，用辅助动力装置驱动而发电，常用于在地面检查机上用电设备和启动发动机。

2.恒速发动机——恒装——发电机——400Hz恒频交流电变速恒频发电装置：发动机——发电机——变换器——400Hz恒频交流电3.集肤效应：主电流和涡流之和在导线表面加强，趋向导线中心越弱，电流趋向于导体表面。

4.单绕组接触器：工作原理：当线圈没有通电时，电磁铁的电磁力等于零，活动铁心在返回弹簧力的作用下被推向上方，使触点分离，线圈通电后，电磁铁所产生的电磁力大于返回弹簧的弹力时，返回的弹簧被压缩，活动铁心向固定铁心一边运动，活动触点与固定的触点接通，从而使外电路接通，线圈断电后，在返回弹簧的作用下，活动铁心带动活动触点回复原位，将电路断开。

5.双绕接触器：工作原理：当线圈接上电源时，由于保持绕组被辅助触点短接，电源电压只加在吸合绕组上。

由于吸合绕组导线粗，电阻小，电流就比较大，所以能产生较大的电磁力，将主触点接通，从而接通外电路。

在主触点接通的同时，连杆的末端即将辅助触点顶开，这时，保持绕组与吸合绕组串联，电路中的电阻增大，接触器就以较小的线圈电流维持主触点在接通状态。

6. 机械闭锁式：工作原理：当吸合线圈通电后，接触器吸合并被机械锁栓锁定于闭合位置，吸合线圈依靠串联的辅助触点自行断电，不再消耗电功率；接触器需要释放时，只需接通脱扣线圈，利用脱扣装置解除机械闭锁，再在返回装置的作用下回到释放位置。

缺点：外力或机械振动都可使触点断开但仍然损耗电流7. 磁保持接触器：①在线圈的吸合“+”和吸合“-”加上相应极性的输入信号电压，线圈产生磁通方向与永久磁铁的磁通方向相同，线圈磁通产生足够大的吸力克服弹簧的反力；②在线圈的跳开“+”和跳开“-”加上相应极性的输入信号电压，线圈产生磁通大于永久磁铁的磁通，方向相反，抵消了永久磁铁的吸力。

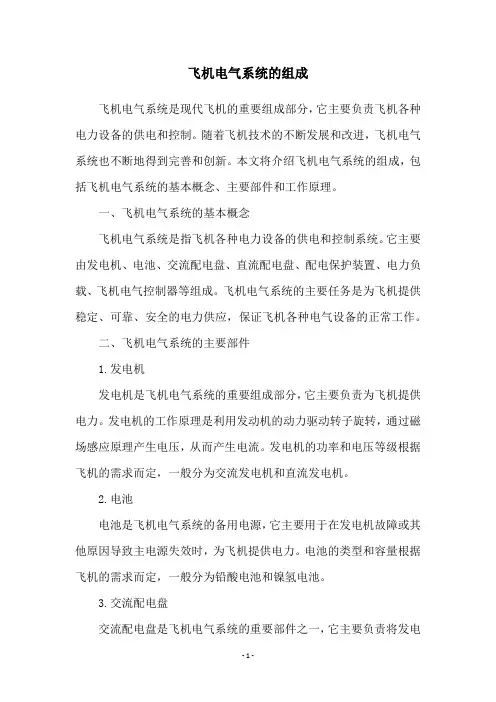

飞机电气系统的组成飞机电气系统是现代飞机的重要组成部分，它主要负责飞机各种电力设备的供电和控制。

随着飞机技术的不断发展和改进，飞机电气系统也不断地得到完善和创新。

本文将介绍飞机电气系统的组成，包括飞机电气系统的基本概念、主要部件和工作原理。

一、飞机电气系统的基本概念飞机电气系统是指飞机各种电力设备的供电和控制系统。

它主要由发电机、电池、交流配电盘、直流配电盘、配电保护装置、电力负载、飞机电气控制器等组成。

飞机电气系统的主要任务是为飞机提供稳定、可靠、安全的电力供应，保证飞机各种电气设备的正常工作。

二、飞机电气系统的主要部件1.发电机发电机是飞机电气系统的重要组成部分，它主要负责为飞机提供电力。

发电机的工作原理是利用发动机的动力驱动转子旋转，通过磁场感应原理产生电压，从而产生电流。

发电机的功率和电压等级根据飞机的需求而定，一般分为交流发电机和直流发电机。

2.电池电池是飞机电气系统的备用电源，它主要用于在发电机故障或其他原因导致主电源失效时，为飞机提供电力。

电池的类型和容量根据飞机的需求而定，一般分为铅酸电池和镍氢电池。

3.交流配电盘交流配电盘是飞机电气系统的重要部件之一，它主要负责将发电机产生的交流电转换为直流电，并向飞机各种电气设备供电。

交流配电盘一般由开关、保险丝、断路器、变压器等组成。

4.直流配电盘直流配电盘是飞机电气系统的重要部件之一，它主要负责将电池或发电机产生的直流电向飞机各种电气设备供电。

直流配电盘一般由开关、保险丝、断路器、电压稳定器等组成。

5.配电保护装置配电保护装置是飞机电气系统的重要保护部件，它主要负责保护飞机电气系统的各种电气设备不受过电流、过电压等异常情况的损害。

配电保护装置一般由保险丝、断路器、过电流保护器、过电压保护器等组成。

6.电力负载电力负载是飞机电气系统的各种电气设备，包括航空仪表、通讯设备、导航设备、动力设备等。

电力负载的功率和电压等级根据飞机的需求而定，一般分为交流负载和直流负载。

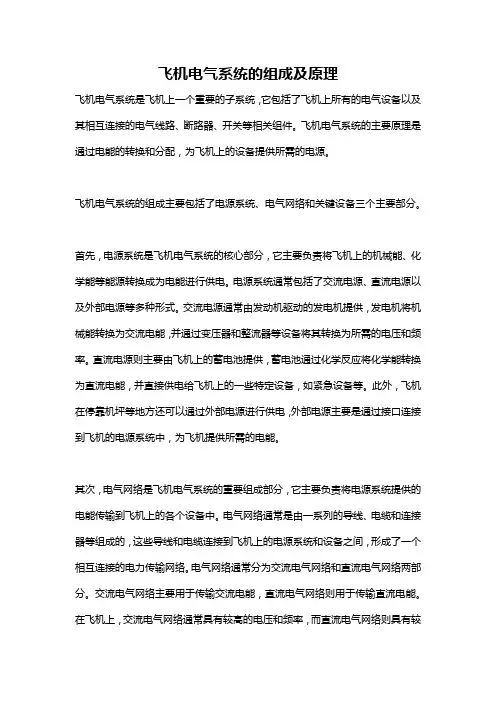

飞机电气系统的组成及原理飞机电气系统是飞机上一个重要的子系统，它包括了飞机上所有的电气设备以及其相互连接的电气线路、断路器、开关等相关组件。

飞机电气系统的主要原理是通过电能的转换和分配，为飞机上的设备提供所需的电源。

飞机电气系统的组成主要包括了电源系统、电气网络和关键设备三个主要部分。

首先，电源系统是飞机电气系统的核心部分，它主要负责将飞机上的机械能、化学能等能源转换成为电能进行供电。

电源系统通常包括了交流电源、直流电源以及外部电源等多种形式。

交流电源通常由发动机驱动的发电机提供，发电机将机械能转换为交流电能，并通过变压器和整流器等设备将其转换为所需的电压和频率。

直流电源则主要由飞机上的蓄电池提供，蓄电池通过化学反应将化学能转换为直流电能，并直接供电给飞机上的一些特定设备，如紧急设备等。

此外，飞机在停靠机坪等地方还可以通过外部电源进行供电，外部电源主要是通过接口连接到飞机的电源系统中，为飞机提供所需的电能。

其次，电气网络是飞机电气系统的重要组成部分，它主要负责将电源系统提供的电能传输到飞机上的各个设备中。

电气网络通常是由一系列的导线、电缆和连接器等组成的，这些导线和电缆连接到飞机上的电源系统和设备之间，形成了一个相互连接的电力传输网络。

电气网络通常分为交流电气网络和直流电气网络两部分。

交流电气网络主要用于传输交流电能，直流电气网络则用于传输直流电能。

在飞机上，交流电气网络通常具有较高的电压和频率，而直流电气网络则具有较低的电压。

最后，关键设备是飞机电气系统中的重要组成部分，它们主要是由电气设备和控制系统等构成的，并负责飞机各种系统的电力供应和控制。

关键设备包括了发动机控制系统、仪表系统、通信导航系统、起落架系统、照明系统等。

这些设备将电气能源转换为机械能、热能或者其他形式的能量，并将其供应给相应的系统中。

同时，关键设备还通过传感器和控制器等装置，监测和控制各个系统的运行状态。

总之，飞机电气系统是飞机上一个至关重要的子系统，它通过电能的转换和分配，为飞机上的设备提供所需的电源。
