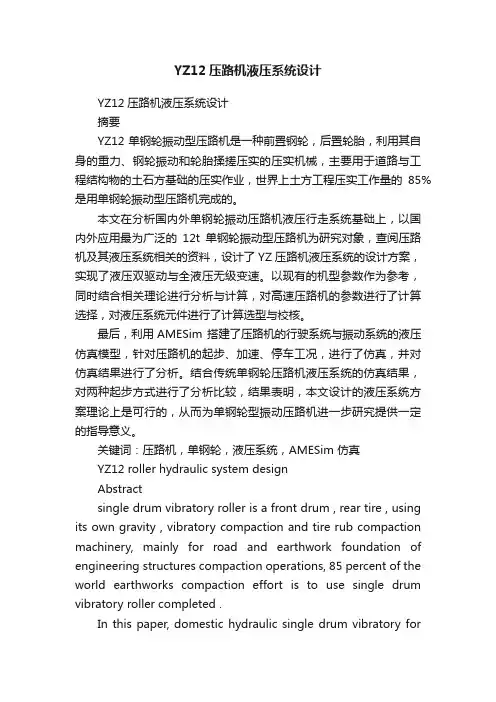

YZ12压路机液压系统设计YZ12压路机液压系统设计摘要YZ12单钢轮振动型压路机是一种前置钢轮，后置轮胎，利用其自身的重力、钢轮振动和轮胎揉搓压实的压实机械，主要用于道路与工程结构物的土石方基础的压实作业，世界上土方工程压实工作量的85%是用单钢轮振动型压路机完成的。

本文在分析国内外单钢轮振动压路机液压行走系统基础上，以国内外应用最为广泛的12t单钢轮振动型压路机为研究对象，查阅压路机及其液压系统相关的资料，设计了YZ压路机液压系统的设计方案，实现了液压双驱动与全液压无级变速。

以现有的机型参数作为参考，同时结合相关理论进行分析与计算，对高速压路机的参数进行了计算选择，对液压系统元件进行了计算选型与校核。

最后，利用AMESim 搭建了压路机的行驶系统与振动系统的液压仿真模型，针对压路机的起步、加速、停车工况，进行了仿真，并对仿真结果进行了分析。

结合传统单钢轮压路机液压系统的仿真结果，对两种起步方式进行了分析比较，结果表明，本文设计的液压系统方案理论上是可行的，从而为单钢轮型振动压路机进一步研究提供一定的指导意义。

关键词：压路机，单钢轮，液压系统，AMESim 仿真YZ12 roller hydraulic system designAbstractsingle drum vibratory roller is a front drum , rear tire , using its own gravity , vibratory compaction and tire rub compaction machinery, mainly for road and earthwork foundation of engineering structures compaction operations, 85 percent of the world earthworks compaction effort is to use single drum vibratory roller completed .In this paper, domestic hydraulic single drum vibratory forroller system, based on the analysis traveling to the most widely used at home and abroad 12t single drum vibratory roller for the study, access to roller and hydraulic systems information about single drum vibratory roller, roller hydraulic system designed YZ design programs to achieve the double drive with full hydraulic hydraulic CVT . Existing models as a reference parameter , combined with the theory analysis and calculation, the high-speed roller parameters were calculated choice of hydraulic system components were calculated Selection and checked.Finally, build a roller hydraulic travel system with vibration system simulation model base on AMESim, for the compactor started to accelerate , parking conditions, simulation, and the simulation results are analyzed . The simulation results combined with traditional single drum roller hydraulic system , the two methods were analyzed and compared the initial results show that the designed hydraulic system solution is theoretically feasible , so as to single drum vibratory roller to provide some further research guidance.Keywords : roller, single drum , hydraulic systems , AMESim simulation目录摘要 (I)Abstract...................................................... I I 1 绪论 (1)1.1 研究背景 (2)1.2 国内外单钢轮振动压路机行驶系统研究现状 (3)1.2.1 国内单钢轮压路机机行驶系统研究现状 (3)1.2.2 国外单钢轮压路机行驶系统研究现状 (4)1.3 压路机的发展趋势 (5)2 YZ12单钢轮压路机参数统计与液压系统方案研究 (7)2.1 国内外12t单钢轮振动型全液压压路机性能参数统计 (7)2.1.1 行驶速度与档位 (7)2.1.2 装机功率 (9)2.2 振动压路机行走液压系统方案研究 (9)2.2.3 变量泵辅助泵一双变量马达并联行走液压系统 (10)2.2.4 行走液压系统方案研究结论 (11)3 液压系统的方案设计 (12)3.1 液压系统功能要求 (12)3.2 行走液压系统工作原理 (13)3.3振动液压系统工作原理 (13)3.4转向系统液压系统工作原理 (14)3.5 机罩升降液压系统工作原理 (14)4 液压系统设计与计算 (16)4.1 YZ12压路机基本参数 (16)4.2 发动机的功率计算及选型 (17)4.2.1 整机功率计算 (17)4.2.2 发动机选型 (22)4.3液压系统中液压马达的功率的计算及选型 (23)4.3.1 行走泵的计算选型 (23)4.3.2 行走马达的计算选型 (24)4.3.3 行走马达最小排量确定 (25)4.3.4振动系统液压泵选型与计算 (26)4.3.5振动液压泵工作压力计算 (28)4.3.6 振动液压泵最大工作流量计算 (28)4.3.7振动液压泵排量计算 (28)4.4 转向液压油缸与升降液压缸油缸的设计及计算 (29)4.4.1 转向液压油缸与升降液压油缸的内径与活塞杆直径计算.. 29 4.4.2转向油缸与升降油缸的缸底厚度计算 (30)4.4.3 转向油缸与升降油缸的缸筒长度的计算 (31)4.4.4 转向油缸与升降油缸的缸筒壁厚计算 (32)4.4.5液压缸油口直径的计算 (32)4.4.6 缸筒壁厚校核 (33)4.4.7 活塞杆直径校核计算 (33)4.4.8 液压缸稳定性校核 (34)4.4.9 辅助油泵的设计计算 (36)5 液压控制元件与辅助装置的计算与选择 (37)5.1液压阀的选择 (37)5.2液压元件成品件列表 (37)5.3油箱的设计 (38)6 液压系统的建模与仿真 (40)6.1 液压仿真技术概况 (40)6.2 AMESim 仿真软件简介 (40)6.3 仿真模型的建立 (42)6.3.1 建立仿真模型 (42)6.4 单钢轮振动型压路机行走系统与振动系统的仿真与分析 (44) 总结 (46)参考文献 (47)致谢 (49)。

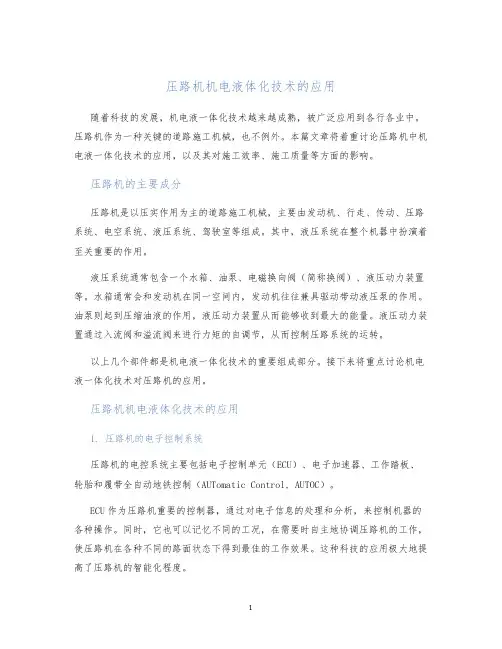

压路机机电液体化技术的应用随着科技的发展，机电液一体化技术越来越成熟，被广泛应用到各行各业中。

压路机作为一种关键的道路施工机械，也不例外。

本篇文章将着重讨论压路机中机电液一体化技术的应用，以及其对施工效率、施工质量等方面的影响。

压路机的主要成分压路机是以压实作用为主的道路施工机械，主要由发动机、行走、传动、压路系统、电空系统、液压系统、驾驶室等组成。

其中，液压系统在整个机器中扮演着至关重要的作用。

液压系统通常包含一个水箱、油泵、电磁换向阀（简称换阀）、液压动力装置等。

水箱通常会和发动机在同一空间内，发动机往往兼具驱动带动液压泵的作用。

油泵则起到压缩油液的作用，液压动力装置从而能够收到最大的能量。

液压动力装置通过入流阀和溢流阀来进行力矩的自调节，从而控制压路系统的运转。

以上几个部件都是机电液一体化技术的重要组成部分。

接下来将重点讨论机电液一体化技术对压路机的应用。

压路机机电液体化技术的应用1. 压路机的电子控制系统压路机的电控系统主要包括电子控制单元（ECU）、电子加速器、工作踏板、轮胎和履带全自动地铁控制（AUTomatic Control, AUTOC）。

ECU作为压路机重要的控制器，通过对电子信息的处理和分析，来控制机器的各种操作。

同时，它也可以记忆不同的工况，在需要时自主地协调压路机的工作，使压路机在各种不同的路面状态下得到最佳的工作效果。

这种科技的应用极大地提高了压路机的智能化程度。

2. 压路机的液压系统液压系统对于压路机的作用是至关重要的。

液压系统能够为压路机提供高强度的动力输出，并且对于压路机的施工效率和施工质量也有着重大影响。

液压系统中运用了大量的机电液一体化技术，如液压传动、电液换向等等。

液压系统在压路机的运转过程中，有着多个功能。

例如：压路、启动、停止、换向、提升行走轮等功能都需要液压系统的支持。

液压系统的稳定性不仅保证了压路机的正常工作，同时也能够通过提高施工效率、降低运行成本等方面，为施工方提供更多的实际收益。

压路机液压原理
压路机液压原理的介绍如下：
压路机液压原理是指利用液体在封闭的系统中传递力量和控制运动的原理。

压路机通过液压系统实现对压路机的精确控制，提高施工效率和施工质量。

压路机液压系统主要由液压泵、液压缸、控制阀和液压油箱等组成。

液压泵负责将机械能转化为液压能，将液压油送入液压缸中。

液压缸是压路机中最重要的液压元件之一，它通过液压油的压力来实现压路机的振动和行走。

在压路机液压系统中，控制阀起着关键的作用。

控制阀可以调节液压系统中的液压油的流量和压力，从而控制压路机的振动频率和振幅。

通过改变控制阀的工作状态和开关位置，可以实现对压路机行走的控制。

液压油箱则起到存储液压油的作用，并通过油泵将液压油送入液压系统，同时通过油液的冷却和过滤来保证液压系统的正常工作。

总的来说，压路机液压原理是通过将机械能转化为液压能，通过液压系统的工作来实现对压路机的控制。

这种原理使得压路机在施工过程中具有更好的稳定性和可靠性，提高了施工效率和施工质量。

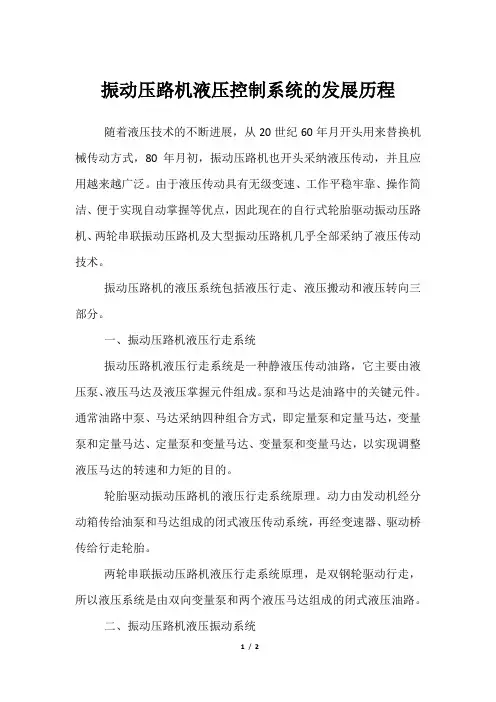

振动压路机液压控制系统的发展历程随着液压技术的不断进展，从20世纪60年月开头用来替换机械传动方式，80年月初，振动压路机也开头采纳液压传动，并且应用越来越广泛。

由于液压传动具有无级变速、工作平稳牢靠、操作简洁、便于实现自动掌握等优点，因此现在的自行式轮胎驱动振动压路机、两轮串联振动压路机及大型振动压路机几乎全部采纳了液压传动技术。

振动压路机的液压系统包括液压行走、液压搬动和液压转向三部分。

一、振动压路机液压行走系统振动压路机液压行走系统是一种静液压传动油路，它主要由液压泵、液压马达及液压掌握元件组成。

泵和马达是油路中的关键元件。

通常油路中泵、马达采纳四种组合方式，即定量泵和定量马达，变量泵和定量马达、定量泵和变量马达、变量泵和变量马达，以实现调整液压马达的转速和力矩的目的。

轮胎驱动振动压路机的液压行走系统原理。

动力由发动机经分动箱传给油泵和马达组成的闭式液压传动系统，再经变速器、驱动桥传给行走轮胎。

两轮串联振动压路机液压行走系统原理，是双钢轮驱动行走，所以液压系统是由双向变量泵和两个液压马达组成的闭式液压油路。

二、振动压路机液压振动系统振动压路机液压振动系统的作用是完成振动轮的起振。

它有两种组合形式，即定量泵和定量马达组成的开式液压油路和变量泵与定量马达组成的闭式液压油路。

YZ10B型振动压路机的液压振动系统。

柴油发动机动力经齿轮箱传给双联齿轮泵，油渍由泵输送到掌握阀传给齿轮马达驱动振动轮工作。

振动轮不工作时，液压油经掌握阀返回油箱。

Y29型振动压路机的液压振动系统，它是由双联齿轮泵、液压齿轮马达、电液换向阀等组成的开式液压油路。

工作时，压力油通过电液换向阀掌握主油路使马达换向，振动轮产生不同振幅；当电磁阀不工作时，压力油经液压换向阀中位直接回油箱。

三、液压转向系统由于液压转向系统具有轻巧、敏捷、牢靠、转向扭矩达等特点，因此广泛应用于中、大型振动压路机上，而且结构形式多为全液压随动型。

液压油路主要由油泵、全液压转向器、溢流阀、阀块、转向油缸等组成。

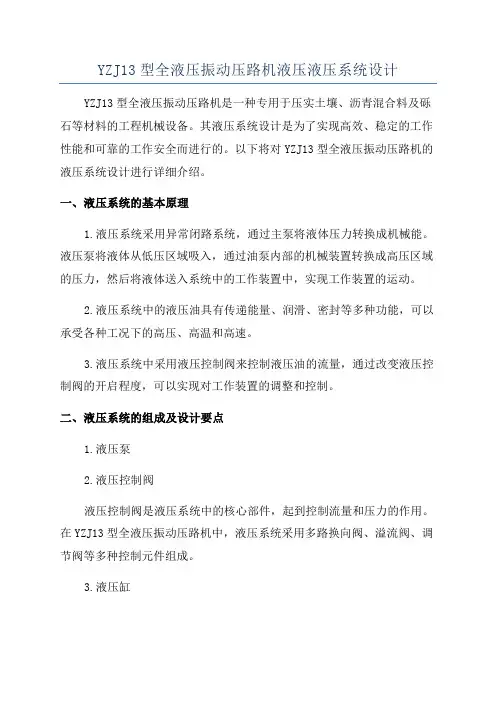

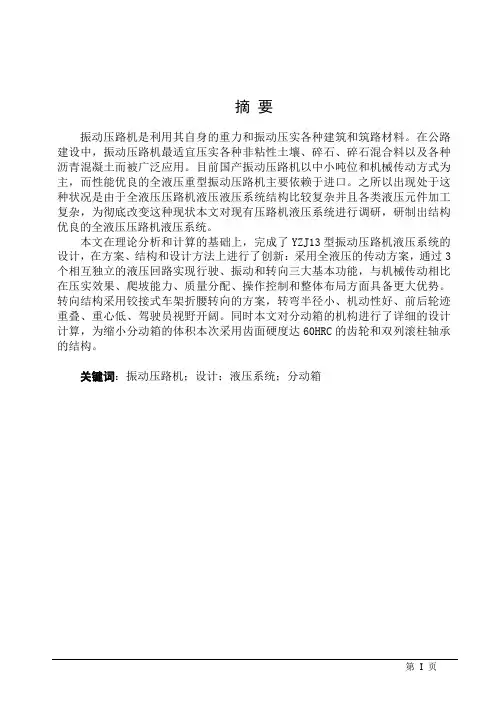

YZJ13型全液压振动压路机液压液压系统设计YZJ13型全液压振动压路机是一种专用于压实土壤、沥青混合料及砾石等材料的工程机械设备。

其液压系统设计是为了实现高效、稳定的工作性能和可靠的工作安全而进行的。

以下将对YZJ13型全液压振动压路机的液压系统设计进行详细介绍。

一、液压系统的基本原理1.液压系统采用异常闭路系统，通过主泵将液体压力转换成机械能。

液压泵将液体从低压区域吸入，通过油泵内部的机械装置转换成高压区域的压力，然后将液体送入系统中的工作装置中，实现工作装置的运动。

2.液压系统中的液压油具有传递能量、润滑、密封等多种功能，可以承受各种工况下的高压、高温和高速。

3.液压系统中采用液压控制阀来控制液压油的流量，通过改变液压控制阀的开启程度，可以实现对工作装置的调整和控制。

二、液压系统的组成及设计要点1.液压泵2.液压控制阀液压控制阀是液压系统中的核心部件，起到控制流量和压力的作用。

在YZJ13型全液压振动压路机中，液压系统采用多路换向阀、溢流阀、调节阀等多种控制元件组成。

3.液压缸液压缸是液压系统中的执行元件，将液压油的能量转换成机械能，实现工作装置的运动。

4.液压油箱液压油箱是液压系统中的储油装置，具有冷却、滤油、沉淀等功能，确保液压油的质量和性能。

5.油液回路液压系统中的油液回路是通过液压控制阀控制液压油的流向，将压力油送入液压缸中实现工作装置的运动，完成压路机的压实工作。

三、液压系统的优势和特点1.高效性：液压系统具有较高的工作效率和压路机的工作速度，能够快速完成压实任务。

2.稳定性：液压系统的压力和流量可以根据工况的需求进行调整和控制，保证压路机的稳定工作。

3.可靠性：液压系统的控制元件采用优质的材料和先进的制造工艺，具有较高的可靠性和使用寿命。

4.安全性：液压系统具有过载保护功能，当系统压力超过设定值时可以自动切断供油，避免系统损坏和事故发生。

综上所述，YZJ13型全液压振动压路机的液压系统设计是为了满足高效、稳定、可靠和安全的工作要求而进行的。

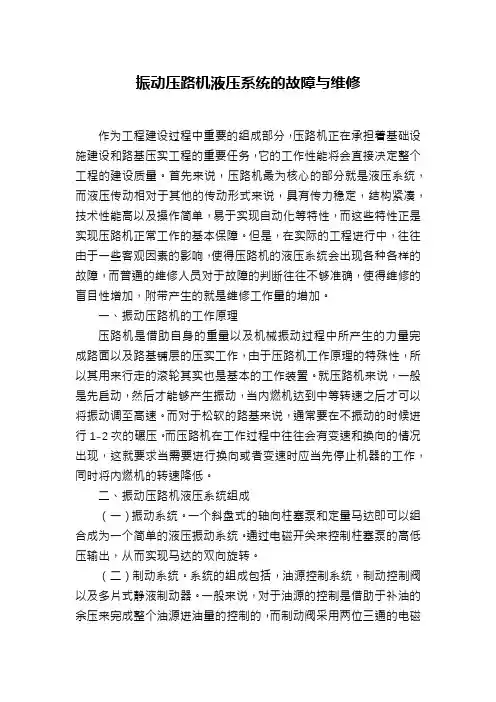

振动压路机液压系统的故障与维修作为工程建设过程中重要的组成部分，压路机正在承担着基础设施建设和路基压实工程的重要任务，它的工作性能将会直接决定整个工程的建设质量。

首先来说，压路机最为核心的部分就是液压系统，而液压传动相对于其他的传动形式来说，具有传力稳定，结构紧凑，技术性能高以及操作简单，易于实现自动化等特性，而这些特性正是实现压路机正常工作的基本保障。

但是，在实际的工程进行中，往往由于一些客观因素的影响，使得压路机的液压系统会出现各种各样的故障，而普通的维修人员对于故障的判断往往不够准确，使得维修的盲目性增加，附带产生的就是维修工作量的增加。

一、振动压路机的工作原理压路机是借助自身的重量以及机械振动过程中所产生的力量完成路面以及路基铺层的压实工作，由于压路机工作原理的特殊性，所以其用来行走的滚轮其实也是基本的工作装置。

就压路机来说，一般是先启动，然后才能够产生振动，当内燃机达到中等转速之后才可以将振动调至高速。

而对于松软的路基来说，通常要在不振动的时候进行1-2次的碾压。

而压路机在工作过程中往往会有变速和换向的情况出现，这就要求当需要进行换向或者变速时应当先停止机器的工作，同时将内燃机的转速降低。

二、振动压路机液压系统组成（一）振动系统。

一个斜盘式的轴向柱塞泵和定量马达即可以组合成为一个简单的液压振动系统。

通过电磁开关来控制柱塞泵的高低压输出，从而实现马达的双向旋转。

（二）制动系统。

系统的组成包括，油源控制系统，制动控制阀以及多片式静液制动器。

一般来说，对于油源的控制是借助于补油的余压来完成整个油源进油量的控制的，而制动阀采用两位三通的电磁换向阀，这样既可以保证在断电的同时可以实现制动，制动器则是采用了多片式静液制动器。

（三）回路系统。

主泵和液压马达组成了基本的回路系统。

在这一系统中，通过双向高压溢流阀来防止系统中的液压压力超过管路所能承受的最大值。

三、振动压路机液压系统故障分析（一）压路机振动强度降低实际工作中，我们发现，当液压马达的回转零件的回转中心和整个零件的中心不在一条直线上时，就可能引起马达的跳动，进而造成其转速下降，相应的液压油的流量和整体的机械效率也会被拉低。

振动压路机液压控制系统及其使用与维修概述振动压路机是路桥施工的重要机械。

随着我国交通建设的发展，振动压路机已在压实机械中占有相当的比重。

一、振动压路机液压控制系统振动压路机行驶、振动和转向三大系统均为液压驱动，而且行驶、振动系统的液压泵连成一体。

由柴油机曲轴输出端通过弹性连接装置直接驱动各泵，泵输出的液压油通过各控制元件驱动各系统的液压马达或液压缸，使各系统运转。

图4-1 某振动压路机行走液压系统的工作原理1—柴油机 2—变量泵 3—伺服缸 4—补油单向溢流阀 5—过滤器 6—油箱7—冷却器8—溢流阀9—高压安全阀 10—补油液压泵 11—行走操纵阀 12—行走液压马达 13—紧急制动阀 14—停车制动器 15—伺服阀1.行走液压系统某振动压路机行走液压系统的工作原理图如图4-1所示，该回路具有无级变速、变速范围宽、自锁制动等特点。

变量泵为斜盘式轴向柱塞变量泵，它与振动变量泵组合在一起由柴油机主轴驱动，因而整体结构紧凑、合理，并能充分利用柴油机的功率。

在该系统中，当变量泵的操纵杆在中位时，行走操纵阀11由辅助口G来的油直接回油箱，不对伺服阀15产生压力使伺服阀在中位，而由补油液压泵来的控制油被伺服阀15截流，伺服缸3也处在中位，斜盘倾角为零，此时压路机处于停车状态；当推拉操纵杆使压力辅助油口G来的液压油通过行走阀而对伺服阀15产生压力，使伺服阀15动作时，控制油进入伺服缸3，使伺服缸的活塞移动，由于活塞杆与伺服阀体相连，因而形成反馈，同时活塞杆又与斜盘相连，带动斜盘倾角变化，从而使排量发生变化，实现无级变速。

当闭式油路由于泄漏使油液不足时，由补油液压泵来的冷油可以通过一单向溢流阀4向低压回路补油，并降低管路中的油温，而单向溢流阀在高压管路油压的作用下封闭。

低压的油压大于溢流阀8调定压力，补油液压泵的剩余油通过溢流阀8流入变量泵壳体，对泵进行冷却和润滑，然后回油箱。

因补油量比泄漏量大很多，总有一部分热油被置换，从而达到循环冷却的目的。

振动压路机液压系统常见故障分析与排除介绍振动压路机是地面修复与施工中常用的设备之一。

在工作过程中，液压系统是压路机正常运作的关键。

液压系统故障的出现不仅会影响设备的性能和效率，还可能对施工安全造成潜在的威胁。

因此，了解振动压路机液压系统的常见故障及其排除方法对设备的维护和保养至关重要。

液压系统组成振动压路机的液压系统主要由液压泵、控制阀、液压缸和滤油器组成。

•液压泵：将机械能转化成液压能•控制阀：控制压路机的振动和行走•液压缸：将油压转化成气压，推动机械运动•滤油器：过滤液压油中的杂质，保护液压系统常见故障及排除方法液压泵失效故障表现液压泵失效常表现为液压油流量不足，使得压路机无法完成正常振动和行走。

可能原因1.液压泵进口堵塞2.液压泵出口堵塞3.液压泵内部泄漏4.液压泵故障1.清洗液压泵进口管路和进口口，确保无堵塞2.检查出口管路和口的堵塞情况，清理3.检查液压泵密封件和阀门是否正常，如有更换4.更换液压泵液压缸失效故障表现液压缸失效常表现为振动不可控或行走速度降低。

可能原因1.液压缸内部泄漏2.液压缸活塞密封失效3.液压缸泄漏造成的气压不统一解决方法1.修复泄漏处，更换密封件2.更换液压缸滤油器堵塞故障表现滤油器堵塞常表现为液压系统油流量不足，振动和行走不受控制。

可能原因1.滤油器滤芯堵塞2.滤油器故障1.清理滤油器滤芯，更换滤芯2.更换滤油器控制阀故障故障表现控制阀故障常表现为，无法控制振动或行走。

可能原因1.控制阀进口管路堵塞2.控制阀出口管路堵塞3.控制阀内部堵塞或故障解决方法1.清除管路堵塞2.更换控制阀结论固定设备的故障排除是维护设备性能的必要部分。

对于液压系统故障，我们通常可以掌握一些简单的维护技巧来保证设备的正常运行。

本文介绍了振动压路机液压系统的常见故障及其排除方法，帮助读者更好地了解振动压路机液压系统的维护保养知识。

压路机液压伺服控制系统的工作原理
压路机液压伺服控制系统由电液伺服阀、连杆机构、变量柱塞泵和马达（如用在行走机构中为行走马达，如用在振动机构中为振动马达）组成。

在控制线圈15无输入电流时，通过调节调零弹簧16，使阀芯处于零位，此时，PS腔和R腔、A腔和B腔互不相通。

且A．B两腔的压力相等，两个控制液压缸7在复位弹簧的作用下，将斜盘11的倾角α变为0o，此时变量西半球塞泵无油液输出，马达8不工作；如果控制线圈15输入一电流信号，则电流伺阀输出一定的流量，设A腔为输出油腔，B腔为回油腔，与A腔相通的控制液压缸7推动斜盘转动一个角度，斜盘通过连杆机构12进行反馈，拉动调零弹簧16，使阀芯回到零位。

此时，斜盘便平衡在某一设定角度，马达以一定的速度的扭矩工作，当输入到控制线圈的信号发生变化时，马达的速度也随之改变。

即压路机的行走速度随输入信号的变化声明变化。

振动幅度的振动频率亦随着输入信号的变化而改变。

压路机液压系统概述一个完整的液压传动系统的组成：1. 液压动力元件：是将原动机的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。

2. 执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达3. 控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。

4. 辅助元件：起辅助作用的元件，如管道、管接头、油箱、滤油器等为辅助元件。

5. 工作介质：液压油，是动力传递的载体。

液压传动系统：开式、闭式液压系统按油液的循环方式的不同，可分为开式系统和闭式系统。

开式系统：液压泵直接从油箱中吸取油液，经换向阀和执行机构及过滤器后又流回油箱的系统。

无疑，过滤器安装位置例子就是一个开式系统。

开式系统的特点：工作油液可在油箱中冷却及分离、沉淀杂质后再进入工作循环，另外开式系统的油温也易于控制，有利于延长液压油的寿命。

另一方面，开式系统中，因油液与空气接触，杂质、空气、水等容易进入系统，导致工作机构运动的不平稳以及其他不良后果。

在工程机械上，开式系统主要用于辅助驱动。

在行走速度较慢的挖掘机和旋挖钻机上也用于行走驱动，为了保证驱动的平稳性，常在回路上设置背压阀。

闭式系统：液压泵输出的油液直接进入执行元件，执行元件的回油与液压泵的吸油口直接连接，工作液体在系统的管路中进行封闭循环。

闭式系统的优点：1、补油系统除能在主泵的排量发生变化时保证容积式传动的相应，提高系统的动作频率，还能增加主泵进油口出压力防止大流量时产生气蚀，提高泵的工作转速和传动装置的功率密度；2、仅由少量油从油箱中进行循环，油箱小；3、传动对称且能平滑过渡；4、调速准确，刚性大；5、能够利用发动机实现反拖制动。

闭式系统的缺点：油温高于开式系统，油液寿命缩短；主油路油液清洁度难以控制。

全液压传动振动压路机的液压系统主要包括三部分：行走液压系统、振动液压系统和转向液压系统，下面按压路机的三种主要机型分别予以叙述。

YZ12装载压路机液压系统设计引言本文档涵盖了YZ12装载压路机液压系统的设计要点和技术细节。

液压系统是该压路机的关键部分，负责提供动力和控制机器的运动。

本文将详细介绍液压系统的组成部分、工作原理和设计要求。

设计要点1. 液压系统组成：液压系统主要由液压泵、液压油箱、液压阀、液压缸和油管组成。

其中，液压泵通过向液压系统提供高压油液，驱动液压缸执行压路机的压实操作。

2. 液压系统工作原理：液压泵将液压油从油箱中抽到液压系统中，通过液压阀控制油液的流向和阀门的开关，使液压缸实现前进、后退、停止等动作。

液压缸通过将压路机的重量施加在路面上，实现路面的压实效果。

3. 设计要求：- 液压系统需具备足够的压力和流量来满足压路机的工作需求。

- 液压系统应具备稳定性和可靠性，以确保压路机的正常运行和长寿命。

- 液压系统应具备保护功能，如过载保护、液压油温过高保护等，以防止系统故障和损坏。

- 液压系统需根据压路机的工作环境和使用要求，进行合理的参数配置和部件选择。

技术细节1. 液压泵类型选择：根据压路机对流量和压力的要求，选用适当类型和规格的液压泵。

常见的液压泵类型包括齿轮泵、柱塞泵和叶片泵等。

2. 液压油选用：选择合适的液压油，满足系统的工作温度范围和性能要求。

液压油应具备良好的润滑性、抗氧化性和防腐性。

3. 阀门控制：根据需要选择和配置液压阀门，实现液压系统的控制和调节。

常用的液压阀类型包括单向阀、溢流阀、电磁阀等。

4. 液压缸设计：根据压路机的工作负荷和要求，设计合理的液压缸结构和参数。

液压缸应具备足够的承载能力和稳定性。

结论本文介绍了YZ12装载压路机液压系统的设计要点和技术细节。

液压系统是压路机的重要组成部分，对机器的工作性能和可靠性起着关键作用。

设计人员应仔细考虑液压系统的组成、工作原理和设计要求，以确保压路机在工作过程中稳定、高效地运行。

振动压路机液压系统故障及维修振动压路机作为道路施工中重要的设备之一，其液压系统是保证其正常运行的关键部件之一。

但由于各种原因，液压系统可能出现故障，影响设备的正常使用。

本文将介绍常见的振动压路机液压系统故障及维修方法。

故障一：液压系统压力不稳定出现这种故障的原因有很多，例如液压油温过高、系统中有空气混入、油流量不足、油泵工作不正常等。

针对这种故障进行的维修措施包括：1.清理和更换油滤器：清理和更换油滤器可以有效地减轻液压系统内的油流量不足问题，从而使液压系统保持稳定压力。

2.更换油泵：如果油泵工作不正常，则需要更换油泵。

在更换油泵前，需要对油泵进行彻底的检查，以确定问题所在。

如果只是一些小问题，可以对油泵进行部分更换，如果问题较为严重，则需要更换整个油泵。

3.检查系统中是否有空气混入：在液压系统中混入空气通常会导致压力不稳定的问题。

因此，在发现系统压力不稳定的问题时，需要检查液压系统是否存在空气混入的情况。

故障二：液压系统油温过高液压系统油温过高可能会导致保护装置失灵、油在液压系统内部发生氧化和粘度降低等问题。

造成油温过高的因素有很多，例如液压系统中油流不畅、液压油老化以及粘度过低等，维修措施包括：1.清洗整个液压系统：这可以有效地解决油流不畅的问题。

清洗整个液压系统时需要注意，正确选择清洗剂，并且要确保清洗剂浸渍液滤器和其他液压系统部件。

2.更换液压油：如果液压油老化或粘度过低，则需要更换液压油。

在更换液压油之前，需要将旧的液压油完全排放干净，并且在填充新的液压油之前，要确保所有的管道完全清洗干净。

故障三：液压系统压力过低液压系统压力过低可能会导致设备失效。

造成压力过低的原因有很多，例如液压泵、液压缸、安全阀、溢流阀等问题。

维修措施包括：1.检查液压泵：在压力过低的情况下，需要检查液压泵是否存在问题。

如果液压泵工作不正常，则需要对其进行修理或更换。

2.检查液压缸：如果液压泵工作正常，则需要检查液压缸是否存在问题。
