等角速度旋转容器中液体相对平衡的分析

  • 格式：doc
  • 大小：23.00 KB
  • 文档页数：2

等角速度旋转容器中液体相对平衡的分析
摘要：为了将所学专业知识进行综合运用，采用Fluent软件的层流模型和VOF模型，对离心泵的工作原理——等角速度旋转容器中液体的相对平衡进行数值模拟，得到了流场内速度、压力等分布。

结果表明，对等角速度旋转容器中液体的相对平衡问题而言，Fluent软件是一个强有力的研究工具，计算结果与理论分析、相关文献实验结果吻合良好，并且模拟能给出更加丰富的流场信息，研究过程加深了对所学知识的理解。

关键词：等角速度旋转；相对平衡；数值模拟；Fluent软件；VOF模型
1 前言
液体的相对平衡是工程实际中常遇到的问题，如在离心式铸造机、离心式水泵中，在等角速度旋转条件下，液体与这些容器处于相对平衡状态[1，2]。

以离心泵为例，在泵体内和吸水管内注满水后，利用高速旋转的叶轮带动泵体内的水一起旋转，通过离心力把水甩出叶轮外缘后汇集于逐渐扩大的泵体中。

在扩压管中水的动能转化为更高的压力，从而把水压出扩压管。

叶轮进口则会形成真空区域，吸水池上的水就会被环境中的大气压压入水管，进入叶轮。

叶轮连续旋转，水被不断吸入和排出，如此循环就是离心泵的工作原理[3]。

为了对离心泵的工作原理有更直观的理解，并把流体力学、计算流体力学等课程所学知识举一反三地应用，本文采用Fluent软件对等角速度旋转容器中液体的相对平衡问题进行了分析研究。

2 物理模型和网格的生成
本文考虑二维轴对称情况，使用Fluent软件中的前处理模块Gambit生成计算区域与网格。

由于容器的对称性以及Fluent软件的对称轴必须与轴一致，故建模时建立圆柱体的右半区域，待导入Fluent后再镜像与顺时针旋转90°。

运用Quad单元与Map方法对计算区域进行面网格划分，其中右侧边和轴线网格为150，节点间距比例为双边0.98；上边和底边的线网格为75，节点间距比例为双边1.02。

网格数量最终为11250，如图2所示。

5 结论
（1）理论流体力学是把真实物理现象抽象为数学模型，通过计算、推导获得解析表达式，用以描述生活中的现象，其结果相对精确；而计算流体力学则通过云图和速度矢量图等计算结果直接观察到容器旋转时，液面随之变化的状态和速度分布，但在计算过程中存在一些误差。

若把两者结合使用，既可验证理论分析的正确性，又有利于加深理解离心泵工作时的内部流体运动情况，把抽象的公式转换为更形象的生活现象。

（2）在重力和离心惯性力作用下，等角速度旋转容器内的液体，在相对平
衡时自由表面和等压面均会形成绕z轴的旋转抛物面。

采用层流模型和VOF模型对等角速度旋转容器中液体的相对平衡具有较好的模拟，计算结果与理论分析、实验结果吻合良好。

（3）模拟也很好地证实了利用旋转液面最高和最低处的液位差测重力加速度的方法确切可行。

参考文献：
[1]归柯庭，汪军，王秋颖.工程流体力学[M].北京：科学出版社，2003.
[2]杜广生.工程流体力学[M].北京：中国电力出版社，2007 .
[3]周砚梅.谈离心泵的工作原理与检修[J].黑龙江科技信息，2012（30）：84.
[4]朱红钧，林元华，谢龙汉.FLUENT流体分析及仿真实用教程[M] .北京：人民邮电出版社，2010.
[5]陈红雨.旋转液体综合实验设计[J].大学物理，2007，26 （01）：29-33.
[6]Congxin Yang，Yuntong Ma. Investigation on the Internal Flow in a Boiler-Feeding-Water Pump Powered By A Gas-Turbine[C]//International Conference on Materials for Renewable Energy and Environment （ICMREE），2013，3：759-762.
[7]韩永阳，王巧莲，徐斌.离心泵入口侧涡流对管路影响试验研究[J].山西水利，2013，29（12）：23.
[8]陶文铨.数值传热学（第2版）[M].陕西：西安交通大学出版社，2001.。

合集下载

孔珑第三版流体力学习题答案

孔珑第三版流体力学习题答案

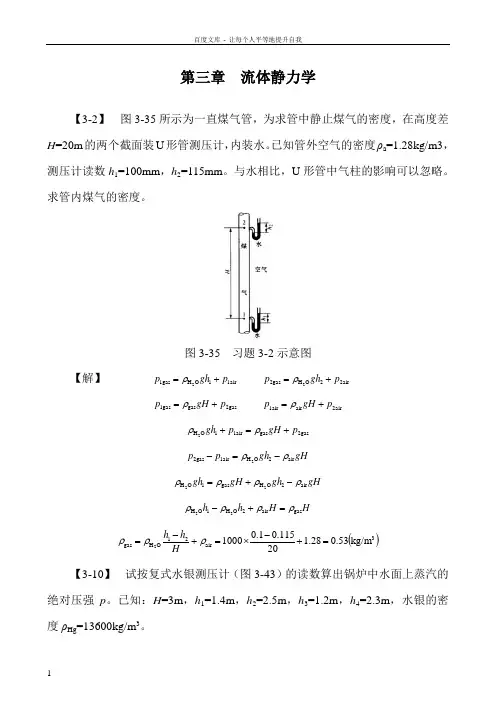

第三章 流体静力学【3-2】 图3-35所示为一直煤气管，为求管中静止煤气的密度，在高度差H =20m 的两个截面装U 形管测压计，内装水。
