DYT381 液体相对平衡实验台 上海大有仪器设备

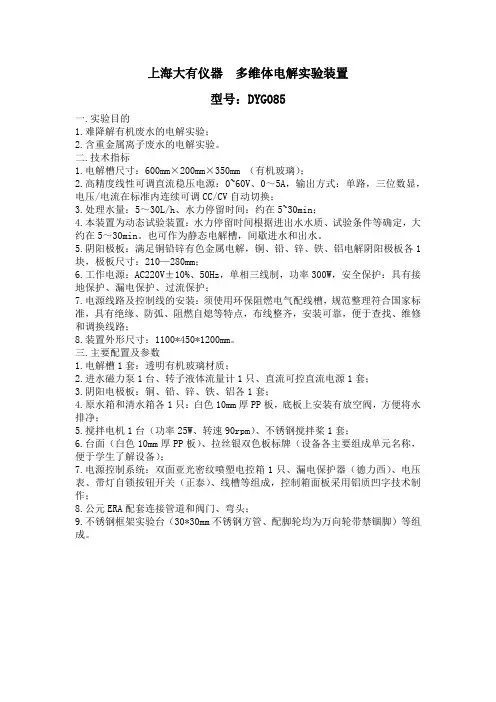

上海大有仪器多维体电解实验装置型号：DYG085一.实验目的1.难降解有机废水的电解实验；2.含重金属离子废水的电解实验。

二.技术指标1.电解槽尺寸：600mm×200mm×350mm （有机玻璃）；2.高精度线性可调直流稳压电源：0~60V、0～5A，输出方式：单路，三位数显，电压/电流在标准内连续可调CC/CV自动切换；3.处理水量：5～30L/h、水力停留时间：约在5~30min；4.本装置为动态试验装置：水力停留时间根据进出水水质、试验条件等确定，大约在5～30min。

也可作为静态电解槽，间歇进水和出水。

5.阴阳极板：满足铜铅锌有色金属电解，铜、铅、锌、铁、铝电解阴阳极板各1块，极板尺寸：210—280mm；6.工作电源：AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护；7.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路；8.装置外形尺寸：1100*450*1200mm。

三.主要配置及参数1.电解槽1套：透明有机玻璃材质；2.进水磁力泵1台、转子液体流量计1只、直流可控直流电源1套；3.阴阳电极板：铜、铅、锌、铁、铝各1套；4.原水箱和清水箱各1只：白色10mm厚PP板，底板上安装有放空阀，方便将水排净；5.搅拌电机1台（功率25W、转速90rpm）、不锈钢搅拌桨1套；6.台面（白色10mm厚PP板）、拉丝银双色板标牌（设备各主要组成单元名称，便于学生了解设备）；7.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作；8.公元ERA配套连接管道和阀门、弯头；9.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

上海大有仪器计算机过程控制综合传热操作实训装置
型号：DYH918
一.主要功能
1.了解换热器换热的原理、认识各种传热设备的结构和特点。

2.认识传热装置流程及各传感检测的位置、作用，各显示仪表的作用等。

3.掌握传热设备的基本操作、调节方法、了解影响传热的主要影响因素。

4.掌握换热系数k计算方法及意义。

5.了解逆流、顺流对换热效果的影响。

6.了解档流板的作用及强化传热的途径。

7.包含冷空气-热空气换热体系，冷空气-水蒸气换热体系。

8.能正确使用设备、仪表，及时进行设备、仪器、仪表的维护与保养。

9.能掌握现代信息技术管理能力，应用计算机对现场数据进行采集、监控。

10.了解掌握工业现场生产安全知识。

二.技术指标
1.装置整体采用工程化布局，两层布置，一层为主操作区，二层主要为观察区。

2.实验风量：10-100m3/h。

3.换热设备包括：套管、列管、板式、螺旋板式等换热器。

4.设备尺寸： 3700x2000x3500mm（长x宽x高），(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。

5.电气系统：标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。

外型尺寸：1400×800×1300mm(长×宽×高)。

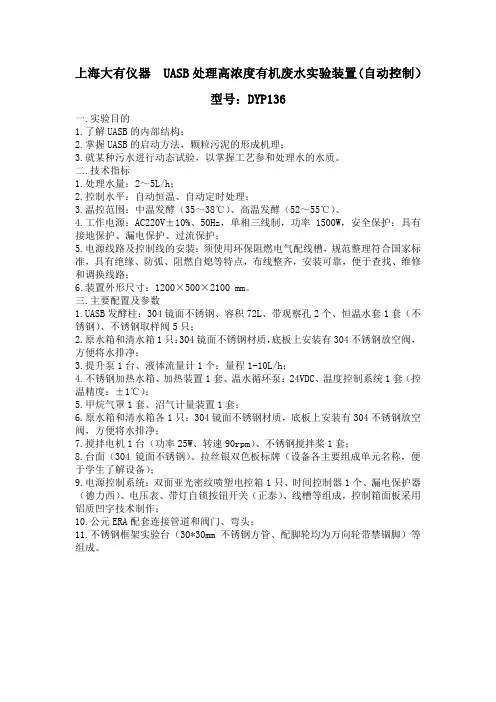

上海大有仪器 UASB处理高浓度有机废水实验装置(自动控制）型号：DYP136一.实验目的1.了解UASB的内部结构；2.掌握UASB的启动方法，颗粒污泥的形成机理；3.就某种污水进行动态试验，以掌握工艺参和处理水的水质。

二.技术指标1.处理水量：2～5L/h；2.控制水平：自动恒温、自动定时处理；3.温控范围：中温发酵（35～38℃）、高温发酵（52～55℃）、4.工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护；5.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路；6.装置外形尺寸：1200×500×2100 mm。

三.主要配置及参数1.UASB发酵柱：304镜面不锈钢、容积72L、带观察孔2个、恒温水套1套（不锈钢）、不锈钢取样阀5只；2.原水箱和清水箱1只：304镜面不锈钢材质，底板上安装有304不锈钢放空阀，方便将水排净；3.提升泵1台、液体流量计1个：量程1-10L/h；4.不锈钢加热水箱、加热装置1套、温水循环泵：24VDC、温度控制系统1套（控温精度：±1℃）；5.甲烷气罩1套、沼气计量装置1套；6.原水箱和清水箱各1只：304镜面不锈钢材质，底板上安装有304不锈钢放空阀，方便将水排净；7.搅拌电机1台（功率25W、转速90rpm）、不锈钢搅拌桨1套；8.台面（304镜面不锈钢）、拉丝银双色板标牌（设备各主要组成单元名称，便于学生了解设备）；9.电源控制系统：双面亚光密纹喷塑电控箱1只、时间控制器1个、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作；10.公元ERA配套连接管道和阀门、弯头；11.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

石油化工企业所需要的主要生产设备化验
仪器一览表
以下是石油化工企业常用的主要生产设备化验仪器一览表：
1. 反应设备化验仪器：
- 温度计：用于测量反应设备内的温度，保证反应过程的控制和安全。

- 压力计：用于测量反应设备内的压力，确保反应条件的稳定和可控。

- pH计：用于测量反应液的酸碱度，帮助调整反应条件和监控反应过程。

- 电导率计：用于测量反应液的电导率，可以判断反应物质浓度的变化和反应过程的进展。

2. 分离设备化验仪器：
- 离心机：用于分离液体混合物中的固体颗粒或沉淀物，实现物质的分离与提纯。

- 蒸馏仪：用于分离液体混合物中不同沸点的组分，获得目标物质的提纯产物。

- 萃取仪：用于从混合物中提取目标物质，实现有机相和水相的分离。

3. 分析设备化验仪器：
- 气相色谱仪：用于分离和检测气体或揮发性液体中的成分，并进行定性和定量分析。

- 液相色谱仪：用于分离和检测液体样品中的成分，广泛应用于化学分析和质量控制。

- 紫外可见分光光度计：用于测量物质在紫外和可见光谱范围内的吸收和透射特性，帮助确定物质的组成和浓度。

请注意，以上仅为常见的一些石油化工企业所需要的主要生产设备化验仪器，具体需根据企业的实际情况和生产需求进行确定。

希望这份一览表能对您有所帮助！如有任何问题，欢迎咨询。

上海大有仪器换热器综合实验台（配三种换热器）型号：DYR031Ⅲ一.实验目的1.熟悉换热器性能的测试方法；2.了解套管式换热器、螺旋板式换热器和列管式换热器的结构特点及其性能的差别；3.加深对顺流和逆流两种流动方式换热器换热能力差别的认识；4.绘制换热器传热性能曲线。

二.技术指标1.换热器换热面积（F）：①套管式换热器：换热面积0.56㎡（内部结构为铜质波纹管，表面结构不锈钢管）；②螺旋板式换热器：换热面积：0.6㎡、压力范围：3.0-4.5Mpa；③列管式换热器：换热面积0.6㎡、压力范围：1.0Mpa；2.换热器壳程材质：304不锈钢；换热器管程材质：304不锈钢；三台换热器冷、热流体进口和出口测温点共12个，冷热流体进出口压差测点共6个；3.冷、热水箱：冷、热水箱容积均不小于80L，装有进水口和排水底阀，水箱进口管道长度大于5米，进口管道接口与标准水龙头连接；装配有溢流口，溢流口外接溢流管长度大于5米；4.冷、热水管、设备主体结构等：304不锈钢；5.显示屏:电磁阀 AC200V，压差传感器（飞思卡尔）0-5Kpa，温度传感器（K型热电偶）0-800℃精度±0.2℃；6.电磁阀：通过触摸屏或远端PC机来控制电磁阀的启停，来切换热器顺逆逆流两种状态，也可以通过按钮切换套管式换热器、板式换热器、列管式换热器三种实验；7.虚拟仿真软件：数据采集，自动数据分析处理、绘制特性曲线功能的工控软件：本套软件为新型的可视化工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。

用抽象的图形画面来模拟实际的工业现场和相应的工控设备，动态效果良好。

根据输入基本数据，画面进行相应变化，系统根据自带公式换算出所需的结果；8.控制系统：触摸屏，模拟量采集模块：模拟输入模组，EM231 AL 4×12BIT，模拟输出模组，EM232 AQ 4×12BIT，USE POWER 24 VAC；以太网通讯模块：JQECT 243-iBUS，WINCC直连，应用于西门子以太网通讯，无需OPC wincc可直连，无需任何外加程序和驱动，支持多种上位软件（如Step7、组态王、wincc、力控、Intouch等）；实验数据处理软件；历史曲线界面；9.验收现场出具以下实验报告：套管式换热器、板式换热器、列管式换热器的热水放热量、冷水吸热量、平均换热量、热平衡误差、对数传热温差、传热系数等实验结果；10.投标文件需提供设备技术方案（文字说明+图纸）；11.常温、常压下运行，工作电源AC220V、50Hz，单相三线制、功率9000W；安全保护：具有接地保护、漏电保护、过流保护；12.装置外形尺寸：1200×700×1750mm。
