线切割机床操作方法

一、开机状态控制器开机，有下列三种显示状态。

1 显不Goodo此时控制器内部正常，停电保护可靠。

2、显示原有加工状态(计数长度J)。

此时开动机床即可继续进行切割加工。

暂停后，持续按三次(D) 键，将退出原有加工状态。

3、显示Eiror。

表口控制器内部ROM数据出错，不能按原有状态送行继续加工。

二、程序输入'在显不GOOd状态时，按待命键，显不P可进行程序输入、检查、插入、删除、迅速校零等操作，操作时指令段号m,必要输入。

1、键盘输入程序木控制器接受3B格式指令可存储2158条加工指令，指令段号为0—2158。

加工程序可存储在任意段号位置，并可同步存储各种加工程序；在切割加工过程中依然可以输入。

指令输入环节为：(1)3B格式指令m (B) X (B) Y (b) J (GX)/(GY)(Z)(标记符)(m 为指令段号)开始输入新程序时，一方面要输入起始条指令段号。

接着按B键,便可开始输入3B指令第一种B值即X值；再按一次(B)键后, 输入第二个B值即Y值，再按一次B键后，输入第三个B值即J值, 再按(X)或(Y)键，输入加工方向，，最后输入加工指令"SR1—4"、“NR1—4”或“LI—4”：如果该指令是具备特别定义指令，如“引线”、“回答线”、“最后一条指令”或“跳步线”这四种之一话，则要输入它们特别定义符，详细详见下面阐明。

到此即完毕了一条指令所有输入过程，若要继续输入下一一条指令，可以直接按（B）键，指令段号会自动加1。

若要从新位置开始输入，则必要重新输入指令段号后再按（B）键。

若不再输入指令，则按（待命）键返回到待命状态下。

特别定义符（标志符）阐明：♦引线（显示L）：有尖角隙补偿加工时第一条指令必要使用在指令后按一次（L3）键，显示“L”，表达该指令为引线.♦跳步线（显示JL）：用于加工跳步模：在执行跳步线时不能装钳丝。

在指令后按两次（L3）键，显示“JL”，表达该指令为跳步线。

数控线切割机床的操作与编程一、数控线切割机床的操作步骤：1.加工准备：首先需要将待加工的金属材料放置在机床工作台上，确认工件的位置和夹紧方式，并确保刀具和工件之间没有碰撞的可能性。

2.系统开机：按照机床操作手册的要求，将电源开关打开，启动系统，并进行系统自检和初始化操作。

3.参考点归位：选择合适的参考点，将刀具移动到归位位置，确保机床的误差被消除。

常用的参考点有机床的零点、刀具的起始点等。

4.选择加工文件：根据加工任务的要求，选择合适的加工文件，可以通过数控编程软件进行选取。

5.设置加工参数：根据加工任务的要求，设置加工参数，如切割速度、切割厚度、切割深度等。

6.刀具切割路径设置：根据加工文件的要求，通过数控编程软件设置刀具的切割路径，包括直线运动路径、曲线运动路径和圆弧运动路径等。

7.开始加工：确认所有设置无误后，按下启动按钮，正式开始加工。

在加工过程中，需要监控机床的运行状态，确保加工质量和安全。

8.完成加工：加工结束后，检查加工结果，如果需要，可以再次校验加工尺寸，保证加工质量符合要求。

9.关闭机床：加工任务完成后，关闭数控系统，进行机床的清洁和维护工作，确保机床的正常运行。

二、数控线切割机床的编程步骤：1.绘制加工轮廓：在数控编程软件中，通过绘制加工轮廓来描述加工的形状和尺寸。

可以采用CAD软件，也可以直接在数控编程软件中进行绘制。

2.选择切割路径：根据绘制的加工轮廓，选择切割路径，包括直线、曲线和圆弧等不同的运动方式。

3.确定切割参数：根据加工任务的要求，确定切割参数，包括切割速度、切割厚度、切割深度等。

4.编写切割程序：根据选择的切割路径和切割参数，编写切割程序，通过数控编程语言进行描述。

常用的数控编程语言有G代码和M代码。

5.设置初始参数：在切割程序中，需要设置初始参数，包括刀具的起始位置、刀具的切削方向和切削方式等。

6.检查和修改程序：编写完切割程序后，需要进行检查和修改，确保程序的正确性和可靠性。

电火花线切割机床的基本操作步骤
1）开机：
接通电源，按下电源开关。

2）把加工程序输入控制器。

3）开运丝：
按下运丝电源开关，让电极丝滚筒空运转，检查电极丝抖动情况和松紧程度。

若电极丝过松，则应用张紧轮均匀用力紧丝。

4）开水泵，调整喷水量：
开水泵时，请先把调节阀调至关闭状态，然后逐渐开启，调节至上下喷水柱包容电极丝，水柱射向切割区，水量不必太大。

5）接通脉冲电源，选择电参数：
用户应根据对切割效率、精度、表面粗糙的要求，选择最佳的电参数。

电极丝切入工件时，把脉冲间隔拉开，等切入后，稳定时再调节脉冲间隔，使加工电流满足要求。

6）开启控制机，进入加工状态。

观察电流表在切割过程中，指针是否稳定，精心调节，切忌短路。

7）加工结束后应先关闭水泵电机，再关闭运丝电机，检查X、Y、U、V坐标是否到终点。

到终点时拆下工件，清洗并检查质量，未到终点应检查程序是否有错或控制机是否有故障，及时采取补救措施，以免工件报废。

机床控制面板上有红色急停按钮开关，工件中如有意外情况，按下此开关后可断电停机并进行保护。

警告：机床运行时，禁止打开护罩，手触摸电极丝！
警告：丝筒运行时，严禁插入摇把！
警告：丝筒运行时，禁止打开丝筒上部移动护盖！
警告：突发故障，应立即切断电源，请专业维修人员进行检修。

转载请注明出处地：珠海市杜芬自动化科技有限公司。

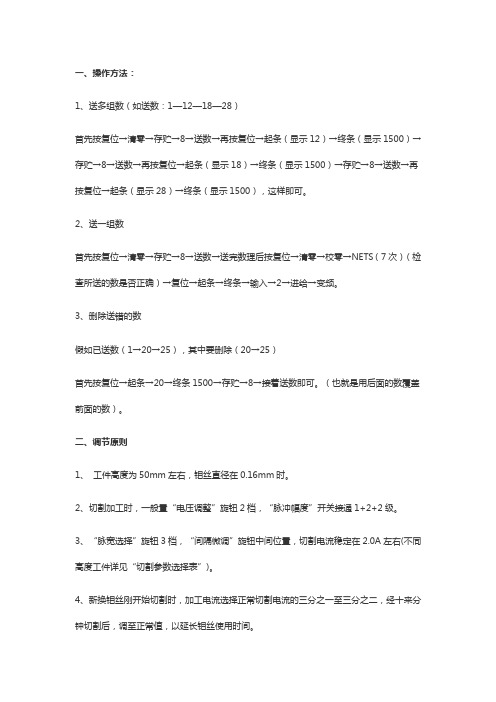

一、操作方法：1、送多组数（如送数：1—12—18—28）首先按复位→清零→存贮→8→送数→再按复位→起条（显示12）→终条（显示1500）→存贮→8→送数→再按复位→起条（显示18）→终条（显示1500）→存贮→8→送数→再按复位→起条（显示28）→终条（显示1500），这样即可。

2、送一组数首先按复位→清零→存贮→8→送数→送完数理后按复位→清零→校零→NETS（7次）（检查所送的数是否正确）→复位→起条→终条→输入→2→进给→变频。

3、删除送错的数假如已送数（1→20→25），其中要删除（20→25）首先按复位→起条→20→终条1500→存贮→8→接着送数即可。

（也就是用后面的数覆盖前面的数）。

二、调节原则1、工件高度为50mm左右，钼丝直径在0.16mm时。

2、切割加工时，一般置“电压调整”旋钮2档，“脉冲幅度”开关接通1+2+2级。

3、“脉宽选择”旋钮3档，“间隔微调”旋钮中间位置，切割电流稳定在2.0A左右(不同高度工件详见“切割参数选择表”)。

4、新换钼丝刚开始切割时，加工电流选择正常切割电流的三分之一至三分之二，经十来分钟切割后，调至正常值，以延长钼丝使用时间。

扩展资料：线切割保养要点及注意事项1、操作者必须熟悉线床的操作技术，开机前应按设备润滑要求，对机床有关部位注油润滑（润滑油必须符合机床说明书的要求）。

2、操作者必须熟悉线切割加工工艺，恰当的选取加工参数，按元宝操作顺序操作，防止造成断丝等故障。

3、用手摇柄作储丝筒后，应及时摇柄拔出，防止储丝筒转动时将摇柄甩出伤人。

装卸电极丝时，注意防止电极线扎手。

换下来的废丝要放在元宝的窗口内，防止混入电路和走丝系统中造成电器短路、触电和断丝等事故。

注意防止因丝筒惯性造成断丝及传动件碰撞。

为此，停机时，要在储丝筒刚换向后再尽快按下停止按钮。

4、正式加工工件之前，应确认工件位置已安装正确，防止碰撞线架和因超程撞坏丝杆、螺母等传动部件。

5、尽量消除工件的残余应力，防止切割过程中工件爆炸伤人。

线切割机床操作过程及基础知识:客户在选择线切割机床的时候要考虑自已的实用性，首先对需要加工的工件确定加工长、宽、高尺寸，根据工件的具体尺寸再选择相关线切割机床型号，线切割机床操作肯定是会出现一些不可避免的问题，只有正确认识这些问题，并且让专业技术人员维修，机床才能够一直保持正常工作，如果客户发现机床一些问题没有碰到过，可以联系厂家询问解决方法。

作为一个非专业的快走丝线切割操作人员，但对快走丝切割很感兴趣的人来说，快走丝切割富有浓厚的神秘色彩，如何进行快走丝线切割也成为很多人渴望了解的知识。

看了这边文章，相信可以让很多朋友了解到这些程序。

第一步、确定切割对象当拿到一个需要加工的工件时，操作人员需要明确那里是需要线割的，还要看清尺寸大小、光洁度的要求。

明确这些内容之后，就要考虑该怎么切割，怎么把加工工件放到机床上，加工工艺怎么确定。

虽然第一步我就说了这么多，看似可以分成好几步，但其实在实际操作中这些都是比较简单的，明确第一要点后面的就能一气呵成。

第二步、画图和编程这一步是最有技术含量和知识含量的。

首先打开快走丝线切割机床的控制面板，用鼠标点击返回，进入到绘图模式，按照上一步确定的图形工作。

绘图需要用编程的手段完成，编完程后按“执行1”→输入补偿间隙值为0.1mm→后置→G代码加工单存盘→存盘文件名：81→存入HF目录→返回控制面板→读盘→81→确定。

按照这样的顺序进行操作。

第三步、安装电极丝先把电极丝上了，再穿丝。

要先丝筒摇到行程的最右边，然后旋紧行程开关，最后把电极丝的一端用螺钉固定住，固定在丝筒上。

然后把丝盘套在上丝杆上，转动螺母，把它旋紧，确保电极丝没掉轮的前提下，用摇杆摇动丝筒，待丝筒快运转到其行程的另一端时剪断电极丝。

电极丝穿好之后要往右摇丝筒十多圈，然后把左端的行程开关拧紧。

第四步、安装加工工件确保加工工件在机床的形成范围内。

安装工件也有许多细节需要注意，在这我就不一一赘述。

第五步、加工工件在控制系统上操作，开始工作就好了，因为现在的线切割机床都是现在了自动化。

线切割操作规程引言概述：线切割是一种常用的金属加工方法，通过电火花放电将金属材料切割成所需形状。

为了确保操作的安全性和效率，制定适当的操作规程是非常重要的。

本文将详细介绍线切割操作规程的五个部分，包括设备准备、工件准备、切割参数设置、操作步骤和安全注意事项。

一、设备准备：1.1 检查设备状态：确保线切割机床的各项功能正常，如电源、控制系统、切割电源等。

1.2 准备切割刀具：选择适合切割材料的刀具，并检查其磨损情况，确保切割质量。

1.3 检查冷却系统：确保冷却液的供给充足，并检查冷却系统的管路是否通畅。

二、工件准备：2.1 清洁工件表面：使用清洁剂和刷子清洁工件表面，去除油污和杂质，以确保切割质量。

2.2 固定工件：使用夹具或磁性吸盘等固定工件，保证工件在切割过程中不移动。

2.3 标记切割线：根据设计要求，在工件上标记切割线，以便操作时能够准确切割。

三、切割参数设置：3.1 选择切割模式：根据工件材料和形状，选择合适的切割模式，如连续切割、跳动切割等。

3.2 设置切割速度：根据工件材料的硬度和厚度，设置合适的切割速度，以保证切割质量和效率。

3.3 调整放电参数：根据工件材料的导电性和切割要求，调整放电电流和放电时间等参数，以获得最佳切割效果。

四、操作步骤：4.1 启动设备：按照设备操作手册的要求，正确启动线切割机床和冷却系统。

4.2 加工前准备：根据切割参数设置的要求，调整设备参数，并将工件固定在工作台上。

4.3 开始切割：根据切割线的标记，使用控制系统操作设备，开始进行线切割作业。

4.4 监控切割过程：注意观察切割过程中的放电状态和工件情况，及时调整切割参数以确保切割质量。

4.5 完成切割：切割完成后，关闭设备，清理工作区域，并进行必要的设备保养和维护。

五、安全注意事项：5.1 佩戴防护装备：操作人员应佩戴防护眼镜、手套和耳塞等个人防护装备，确保安全。

5.2 避免触摸切割区域：在切割过程中，严禁触摸切割区域，以免发生意外。

线切割操作步骤1. 简介线切割是一种常见的金属加工技术，也称为电火花加工。

它利用电脉冲将导电材料切割成所需形状，广泛应用于制造业各个领域，如模具制造、航空航天、汽车工业等。

本文将详细介绍线切割的操作步骤。

2. 设备准备在进行线切割操作前，需要准备以下设备和材料： - 线切割机床：用于进行线切割加工的设备。

- 工作台：用于放置待加工的金属工件。

- 电极丝：一种特殊的金属丝，用来进行切割。

- 工作液：用于冷却和清洁切割区域的液体。

3. 操作步骤步骤一：准备工作1.将待加工的金属工件放置在工作台上，并固定好。

2.根据需要的尺寸和形状，选择合适直径和材质的电极丝。

步骤二：调整机床参数1.打开线切割机床的电源，并将操作面板调整到合适的位置。

2.根据金属工件的材质和厚度，设置合适的切割参数，包括放电电流、放电时间等。

步骤三：安装电极丝1.打开机床上的电极丝盒，取出一段足够长度的电极丝。

2.将电极丝插入机床上的导线轮，并确保其能够顺畅地通过导线轮。

步骤四：调整切割位置1.使用操作面板上的控制按钮，将切割头移动到离工件表面一定距离的位置。

2.使用调整手柄或操作面板上的微调按钮，微调切割头与工件之间的距离，以确保最佳切割效果。

步骤五：开始切割1.打开机床上的冷却系统，并将工作液注入冷却槽中。

2.启动线切割机床，使其自动进行切割操作。

3.观察切割过程中的情况，确保切割头与工件之间保持稳定且合适的距离。

步骤六：完成切割1.当切割完成后，关闭机床的电源。

2.将切割好的工件取出，并进行必要的清洁和检查。

4. 注意事项•操作前务必戴上防护眼镜、手套等个人防护装备。

•在操作过程中，严禁触摸切割头和导线轮等高温部件。

•定期检查和维护线切割设备，确保其正常运行。

结论通过以上步骤，我们可以顺利进行线切割操作。

线切割作为一种高精度、高效率的加工技术，在制造业中扮演着重要角色。

熟练掌握线切割操作步骤，并遵守相关安全规定，能够提高工作效率和加工质量，确保操作人员的安全。

数控线切割机床操作规程数控线切割机床操作规程一、前言数控线切割机床是一种先进的加工设备，能够对各种金属材料进行高精度的线切割，广泛应用于模具、机械、航空、造船等行业。

为了确保机床的正常运行和操作者的安全，订立本操作规程，明确机床的操作步骤和安全要求。

二、机床操作前准备工作1、检查电源是否接通并合格。

2、检查电气系统是否正常，并在空载下检查各驱动轴是否正常运转，如有异常应适时进行维护和修理处理。

3、检查加工液系统是否正常，液位是否在合适位置。

4、检查工作台是否有固定工件，收好夹具等。

三、机床操作步骤1、打开机床掌控系统，在屏幕上设置最后切割条件（包括工作电流、工作速度、线径、切割模式等）。

2、确定工作位置，移动加工头到安全位置，打开工作亮灯。

3、选择适当的工件固定装置，放置待加工的金属材料。

4、调整加工头高度，使其与工件表面平行，确保切割位置和角度的精准性。

5、通过掌控系统发起切割指令，掌控加工头准的确割需要雕刻的轮廓。

6、当完成切割后，机床自动停止，从工件中抽出线缆并撤销固定夹具。

7、清洗工作区以及工件表面，并关闭加工床。

四、机床的维护1、清洁机床表面和降低震动强度，保持线切割机的外表干净，并定期检查各个紧固件的松动。

2、定期维护加工机床，保持各部位润滑、磨损部位实行磨损、适时更换密闭结构内部液体、清理废料等。

3、保护机床构成要领，机械构造和运动部件处于松散或平衡状态时，必需实行措施，以免产生无法预料的事情。

4、遵从正确的操作流程，调整好加工机床参数，选用合适的切割刀具、线浆和易损件，并注意防护装置的安全性。

5、依照说明书进行期保养，如有问题应适时咨询售后服务商。

五、注意事项1、在加工过程中不得将手伸入机床，以免被切割导轨和头的高压电击。

2、避开使用过大的切割力度，以免导致机床表面破损。

3、在操作过程中，必需戴手套，并按要求使用眼罩等防护装置。

4、请勿在未经训练的情况下操作机床。

5、在机床加工中，不得使用泥水、油脂等易燃散发的物质。

快走丝电火花线切割机床的操作本文以苏州长风DK7725E 型线切割机床为例，介绍线切割机床的操作。

图1为DK7725E 型线切割机床的操作面板。

（一）开机与关机程序1．开机程序（1）合上机床主机上电源总开关；（2）松开机床电气面板上急停按钮SB1；（3）合上控制柜上电源开关，进入线切割机床控制系统；（4）按要求装上电极丝；时针旋转SA1；（6）按SB2，启动运丝电机；（7）按SB4，启动冷却泵；（8）顺时针旋转SA3，接通脉冲电源。

图1DK7725E型线切割机床操作面板2．关机程序（1）逆时针旋转SA3，切断脉冲电源；（2）按下急停按钮SB1；运丝电机和冷却泵将同时停止工作；（3）关闭控制柜电源；（4）关闭机床主机电源。

（二）脉冲电源1．ＤK7725E型线切割机床脉冲电源简介（1）机床电气柜脉冲电源操作面板简介，如图2所示。

SA1——脉冲宽度选择SA2~SA7——功率管选择 SA8——电压幅值选择 RP1——脉冲间隔调节PV1——电压幅值指示急停按钮——按下此键，机床运丝、水泵电机全停，脉冲电源输出切断。

图2DK7725E型线切割机床脉冲电源操作面板（2）电源参数简介①脉冲宽度脉冲宽度ti 选择开关SA1共分六档，从左边开始往右边分别为：第一档：5us第二档：15us 第三档：30us第四档：50us 第五档：80us 第六档：120us②功率管功率管个数选择开关SA2~SA7可控制参加工作的功率管个数，如六个开关均接通，六个功率管同时工作，这时峰值电流最大。

如五个开关全部关闭，只有一个功率管工作，此时峰值电流最小。

每个开关控制一个功率管。

③幅值电压幅值电压选择开关SA8用于选择空载脉冲电压幅值，开关按至“L”位置，电压为75V 左右，按至“H”位置，则电压为100V 左右。

④脉冲间隙改变脉冲间隔t0调节电位器RP1阻值，可改变输出矩形脉冲波形的脉冲间隔t0，即能改变加工电流的平均值，电位器旋置最左，脉冲间隔最小，加工电流的平均值最大。
