线切割机床说明书

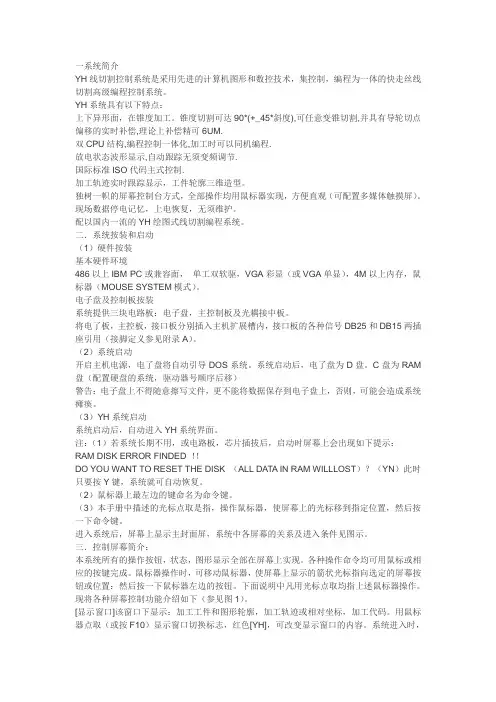

一系统简介YH线切割控制系统是采用先进的计算机图形和数控技术，集控制，编程为一体的快走丝线切割高级编程控制系统。

YH系统具有以下特点：上下异形面，在锥度加工。

锥度切割可达90*(+_45*斜度),可任意变锥切割,并具有导轮切点偏移的实时补偿,理论上补偿精可6UM.双CPU结构,编程控制一体化,加工时可以同机编程.放电状态波形显示,自动跟踪无须变频调节.国际标准ISO代码主式控制.加工轨迹实时跟踪显示，工件轮廓三维造型。

独树一帜的屏幕控制台方式，全部操作均用鼠标器实现，方便直观（可配置多媒体触摸屏）。

现场数据停电记忆，上电恢复，无须维护。

配以国内一流的YH绘图式线切割编程系统。

二．系统按装和启动（1）硬件按装基本硬件环境486以上IBM PC或兼容面，单工双软驱，VGA彩显（或VGA单显），4M以上内存，鼠标器（MOUSE SYSTEM模式）。

电子盘及控制板按装系统提供三块电路板：电子盘，主控制板及光耦接中板。

将电了板，主控板，接口板分别插入主机扩展槽内，接口板的各种信号DB25和DB15两插座引用（接脚定义参见附录A）。

（2）系统启动开启主机电源，电了盘将自动引导DOS系统。

系统启动后，电了盘为D盘。

C盘为RAM 盘（配置硬盘的系统，驱动器号顺序后移）警告：电子盘上不得随意擦写文件，更不能将数据保存到电子盘上，否则，可能会造成系统瘫痪。

（3）YH系统启动系统启动后，自动进入YH系统界面。

注：（1）若系统长期不用，或电路板，芯片插拔后，启动时屏幕上会出现如下提示：RAM DISK ERROR FINDED ！！DO YOU WANT TO RESET THE DISK （ALL DATA IN RAM WILLLOST）？（YN）此时只要按Y键，系统就可自动恢复。

（2）鼠标器上最左边的键命名为命令键。

（3）本手册中描述的光标点取是指，操作鼠标器，使屏幕上的光标移到指定位置，然后按一下命令键。

进入系统后，屏幕上显示主封面屏，系统中各屏幕的关系及进入条件见图示。

一、开机状态控制器开机，有下列三种显示状态。

1 显不Goodo此时控制器内部正常，停电保护可靠。

2、显示原有加工状态(计数长度J)。

此时开动机床即可继续进行切割加工。

暂停后，持续按三次(D) 键，将退出原有加工状态。

3、显示Eiror。

表口控制器内部ROM数据出错，不能按原有状态送行继续加工。

二、程序输入'在显不GOOd状态时，按待命键，显不P可进行程序输入、检查、插入、删除、迅速校零等操作，操作时指令段号m,必要输入。

1、键盘输入程序木控制器接受3B格式指令可存储2158条加工指令，指令段号为0—2158。

加工程序可存储在任意段号位置，并可同步存储各种加工程序；在切割加工过程中依然可以输入。

指令输入环节为：(1)3B格式指令m (B) X (B) Y (b) J (GX)/(GY)(Z)(标记符)(m 为指令段号)开始输入新程序时，一方面要输入起始条指令段号。

接着按B键,便可开始输入3B指令第一种B值即X值；再按一次(B)键后, 输入第二个B值即Y值，再按一次B键后，输入第三个B值即J值, 再按(X)或(Y)键，输入加工方向，，最后输入加工指令"SR1—4"、“NR1—4”或“LI—4”：如果该指令是具备特别定义指令，如“引线”、“回答线”、“最后一条指令”或“跳步线”这四种之一话，则要输入它们特别定义符，详细详见下面阐明。

到此即完毕了一条指令所有输入过程，若要继续输入下一一条指令，可以直接按（B）键，指令段号会自动加1。

若要从新位置开始输入，则必要重新输入指令段号后再按（B）键。

若不再输入指令，则按（待命）键返回到待命状态下。

特别定义符（标志符）阐明：♦引线（显示L）：有尖角隙补偿加工时第一条指令必要使用在指令后按一次（L3）键，显示“L”，表达该指令为引线.♦跳步线（显示JL）：用于加工跳步模：在执行跳步线时不能装钳丝。

在指令后按两次（L3）键，显示“JL”，表达该指令为跳步线。

线切割机床作业指导书一：引言线切割机床是一种常用的金属加工设备，广泛应用于制造业中。

本作业指导书旨在提供对线切割机床操作的详细说明和安全注意事项。

二：适用范围本作业指导书适用于所有使用线切割机床进行金属加工的人员。

三：术语定义及缩写解释1. 线切割：通过电火花放电将高频脉冲能量传输到被处理材料上，使其局部熔化并去除。

2. 机械手臂：自动控制系统下具有多个关节可移动执行特定任务的装置。

3. 放电时间：每次放电所需时间长度。

4. 加工速度：单位时间内完成一个轮廓或孔洞所需要行程距离与该段路程耗费总时长之比值。

四：准备阶段1. 安全检查：a) 检查主要零件是否完好无损；b) 检查润滑油是否充足；c) 清理周围环境确保没有障碍物；2.调整参数设置：a）根据待加工材料选择合适数字模板，并输入相应参数； b）确认各轴的行程范围；c）调整放电时间和加工速度。

五：操作步骤1. 打开机床：a) 按下主电源按钮，确保设备通电；b) 启动控制系统并登录账号；2.加载材料：a）将待加工金属板件安装在夹具上，并用螺丝紧固好。

3.选择程序模式：根据实际需求选择手动或自动模式。

4. 设置切割路径：a) 在控制面板上输入所需图形参数；b) 通过操纵台移动雕刻头到起始位置。

5. 开始作业:根据指示按下启动按钮开始线切割过程。

6. 监测与终止定期检查每个阶段是否正常进行，并及时停止机器以避免任何异常情况发生。

7.完成后清理关闭所有开关，拆卸已经处理完毕的产品并妥善存放原材料等物品.六：安全注意事项1. 穿戴必要的个人防护装备（如耳塞、眼镜和手套），确保身体部位不会接触到运转中的机床部件。

2. 遵循正确操作流程，不得随意更改参数设置。

3. 在操作过程中保持警惕，并及时停止机床以应对任何异常情况。

4. 确保周围环境干燥、整洁并无杂物。

附件：本文档未涉及具体的附件内容，请根据实际需要添加相关文件或图纸。

法律名词及注释：1.电火花放电：指通过高频脉冲将能量传输到被处理材料上，使其局部熔化并去除的一种加工方法。

线切割操作说明范文
一、线条切割概述
线条切割，通常指的是用热切割或水切割机对金属材料进行切割，主
要用于厚度较大的金属板材以及钢筋、铝板、不锈钢板等金属材料的切割
加工。

通常情况下，线条切割对材料的要求是：它必须是绝缘材料，耐高
温的特性，可以正确地完成切割作业，而对切割的精度要求也比较高。

线条切割机可以切割各种金属材料，如钢板、铝板、不锈钢板等，用
于切割形状复杂、尺寸大、厚度较大的金属材料，可以根据客户的实际要求，按照客户提供的尺寸和设计图纸，按照合理的切割程序进行切割加工，实现快速、准确的切割行为。

二、线条切割操作过程
1、准备工作：根据客户要求，提前准备好相应的切割设备和材料。

2、清理材料：把要切割的材料清理干净，以免切割的时候污染环境
或影响切割的准确性。

3、安装切割机：根据客户的要求，正确地安装切割机，并确保其有
足够的动力。

4、调整切割深度：根据材料的厚度，正确地调整切割机的切割深度。

5、开始切割：按照设定的切割深度，沿着要切割的图形，从下往上
连续地进行切割。

6、完成切割：当完成切割后，停止切割机，拆掉切割机，并将切好
的材料收起来。

线切割机床作业指导书一、引言线切割机床是一种常用于金属加工行业的设备，通过使用电火花进行金属切割，具有高精度、高效率的特点。

本作业指导书将为操作者提供关于线切割机床的详细操作指南，以确保操作的安全性和正确性。

二、前期准备1. 检查设备和工作区域：在操作线切割机床之前，确保设备处于正常工作状态，并清理工作区域，保持清洁、整齐。

2. 防护措施：穿戴安全防护装备，如防护手套、工作服、安全帽等，以保护操作者的安全。

3. 机床调试：参照设备操作手册，对线切割机床进行调试，确保各项参数和功能正常。

三、操作步骤1. 开机准备a) 检查电源：确认电源连接稳固，没有松动或短路的情况。

b) 启动系统：按照系统操作手册的指引，启动线切割机床的控制系统。

c) 预热机床：按照预热时间进行预热，确保机床达到工作温度。

2. 加工参数设置a) 材料和厚度选择：根据实际加工需要选择材料种类和厚度。

b) 电流和速度设置：根据材料的硬度和厚度，设置适当的电流和切割速度。

c) 线径选择：根据材料的硬度和厚度，选择适当的线径。

3. 工件固定a) 清洁工件：清洁工件表面，确保无杂质和污垢。

b) 固定夹具：使用适当的夹具将工件固定在机床工作台上，确保工件不会移动。

4. 机床操作a) 加工路径规划：根据工件的形状和要求，制定加工路径。

b) 加工开始：将切割线头与工件接触，按下启动按钮，开始加工过程。

c) 加工监控：在加工过程中，注意观察切割质量和机床运行情况，及时调整参数和处理异常情况。

5. 后期操作a) 加工完成后，关闭机床的电源，进行清洁和维护工作。

b) 清理工作台和周围区域，保持整洁。

c) 检查机床的易损件和润滑油等，及时更换和补充。

d) 将操作记录整理并存档，以备参考和分析。

四、操作要点和注意事项1. 安全第一：操作者必须严格遵守安全操作规程，采取必要的防护措施，确保人身安全。

2. 稳定固定工件：使用夹具等固定措施，确保工件在加工过程中不会移动，以免影响切割质量和安全性。

苏州三光hb400线切割说明书篇一：苏州三光HB400线切割机是一种高效、精确的设备，广泛应用于金属加工行业。

本文将为您详细介绍HB400线切割机的使用说明书，并进一步拓展相关信息。

一、使用说明书1. 设备安装与调试：首先，确保设备放置在平稳的地面上，并连接好电源线。

然后，根据需要调整切割头的高度和角度，以使其与工件表面保持适当的接触。

最后，对设备进行调试，确保切割速度和切割质量符合要求。

2. 操作步骤：将待切割的工件放置在工作台上，调整好工件的位置和夹紧方式。

然后，启动设备，根据需要设置切割参数，如切割速度、电源功率等。

接下来，按下启动按钮，设备将开始进行线切割操作。

在整个切割过程中，操作人员需要密切注意设备的运行状态，确保切割质量。

切割完成后，关闭设备，清理切割废渣和工作台面。

3. 设备维护与保养：定期检查设备的电源线、切割头等部件，确保其正常工作。

清洁设备，防止灰尘和切割废渣的堆积。

定期更换切割丝、磨损严重的切割头等易损件，以确保设备的良好运行状态。

二、拓展信息1. HB400线切割机的优势：HB400线切割机采用先进的线切割技术，具有切割速度快、切割精度高、切割面光滑等优点。

它适用于各种金属材料的切割，如钢铁、铝合金、铜等。

同时，该设备还具备自动化程度高、操作简便等特点，大大提高了工作效率。

2. 应用领域：HB400线切割机广泛应用于各个行业，如模具制造、航空航天、汽车零部件制造等。

它可以用于制造各种金属零部件，如模具、齿轮、齿条等。

另外，该设备还可以进行曲线切割、孔加工等特殊加工，适用性非常广泛。

3. 安全注意事项：使用HB400线切割机时，操作人员需要注意安全。

首先，穿戴好防护设备，如安全眼镜、手套等。

其次，禁止将手指或其他物体靠近切割头，以免发生意外伤害。

此外，要确保设备周围的工作环境清洁整齐，避免杂物堆积影响设备运行。

总结：苏州三光HB400线切割机是一款功能强大、操作简便的设备，能够满足金属加工行业的各种需求。

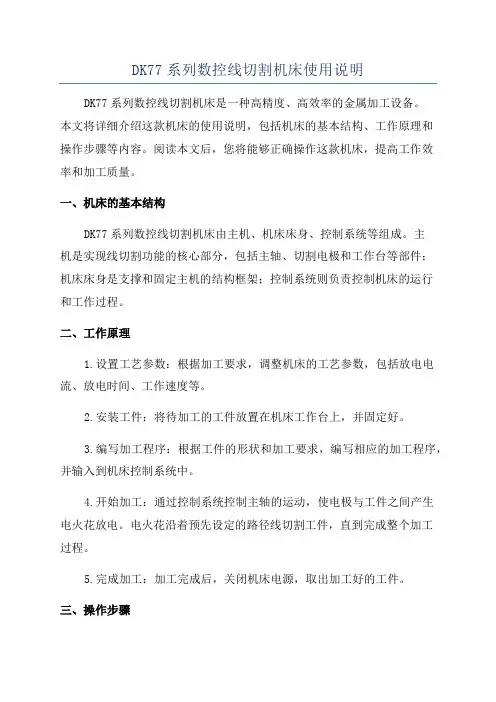

DK77系列数控线切割机床使用说明DK77系列数控线切割机床是一种高精度、高效率的金属加工设备。

本文将详细介绍这款机床的使用说明，包括机床的基本结构、工作原理和操作步骤等内容。

阅读本文后，您将能够正确操作这款机床，提高工作效率和加工质量。

一、机床的基本结构DK77系列数控线切割机床由主机、机床床身、控制系统等组成。

主机是实现线切割功能的核心部分，包括主轴、切割电极和工作台等部件；机床床身是支撑和固定主机的结构框架；控制系统则负责控制机床的运行和工作过程。

二、工作原理1.设置工艺参数：根据加工要求，调整机床的工艺参数，包括放电电流、放电时间、工作速度等。

2.安装工件：将待加工的工件放置在机床工作台上，并固定好。

3.编写加工程序：根据工件的形状和加工要求，编写相应的加工程序，并输入到机床控制系统中。

4.开始加工：通过控制系统控制主轴的运动，使电极与工件之间产生电火花放电。

电火花沿着预先设定的路径线切割工件，直到完成整个加工过程。

5.完成加工：加工完成后，关闭机床电源，取出加工好的工件。

三、操作步骤1.开机准备：先确保机床的电源接通，并检查整个机床的各个部位是否完好无损。

如有异常情况，应及时处理。

2.调整机床参数：根据加工要求，调整机床的工艺参数。

根据实际情况，选择合适的切割电极和工作台。

3.安装工件：将待加工的工件放置在机床工作台上，并用夹具将其固定好。

确保工件与电极之间保持一定的间隙。

4.编写加工程序：根据工件的形状和加工要求，编写相应的加工程序，并输入到机床控制系统中。

程序包括路径信息、运动速度以及加工深度等内容。

5.检查程序设置：在开始加工前，应先检查加工程序设置是否正确，包括电极与工件的间隙、加工速度等参数。

6.开始加工：确认一切准备就绪后，可以开始加工。

按下启动按钮，机床将根据预设的加工程序开始工作。

7.监控加工过程：在加工过程中，应随时观察加工情况，确保加工质量。

如有异常情况，应及时停机检查。

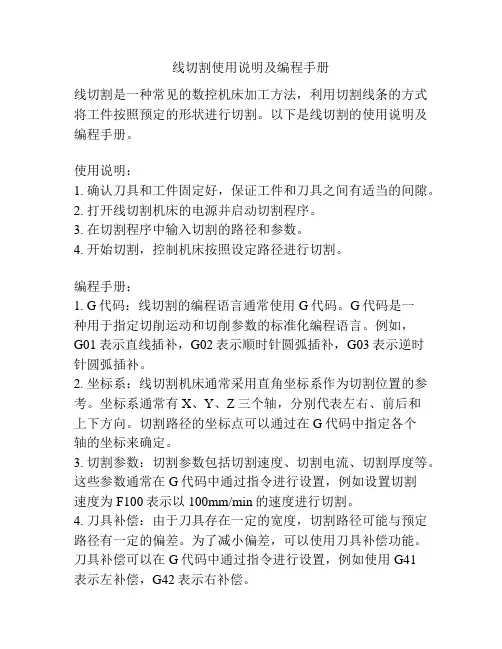

线切割使用说明及编程手册线切割是一种常见的数控机床加工方法，利用切割线条的方式将工件按照预定的形状进行切割。

以下是线切割的使用说明及编程手册。

使用说明：1. 确认刀具和工件固定好，保证工件和刀具之间有适当的间隙。

2. 打开线切割机床的电源并启动切割程序。

3. 在切割程序中输入切割的路径和参数。

4. 开始切割，控制机床按照设定路径进行切割。

编程手册：1. G代码：线切割的编程语言通常使用G代码。

G代码是一种用于指定切削运动和切削参数的标准化编程语言。

例如，G01表示直线插补，G02表示顺时针圆弧插补，G03表示逆时针圆弧插补。

2. 坐标系：线切割机床通常采用直角坐标系作为切割位置的参考。

坐标系通常有X、Y、Z三个轴，分别代表左右、前后和上下方向。

切割路径的坐标点可以通过在G代码中指定各个轴的坐标来确定。

3. 切割参数：切割参数包括切割速度、切割电流、切割厚度等。

这些参数通常在G代码中通过指令进行设置，例如设置切割速度为F100表示以100mm/min的速度进行切割。

4. 刀具补偿：由于刀具存在一定的宽度，切割路径可能与预定路径有一定的偏差。

为了减小偏差，可以使用刀具补偿功能。

刀具补偿可以在G代码中通过指令进行设置，例如使用G41表示左补偿，G42表示右补偿。

5. 刀具半径补偿：当切割路径为圆弧形状时，由于刀具有一定的半径，切割路径与预定路径可能存在一定的偏差。

为了补偿这种偏差，可以使用刀具半径补偿功能。

刀具半径补偿可以在G代码中通过指令进行设置，例如使用G40取消刀具半径补偿。

以上是线切割的使用说明及编程手册的简要介绍。

具体的操作和编程方法根据不同的线切割机床和切割需求可能有所差异，建议参考相应设备的使用说明书和编程手册进行操作。

线切割机床说明书Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GTDK77系列数控线切割机床（机械、电气部分）目录一、概述二、主要技术参数三、机床传动系统四、机床电气系统五、机床安装、调整和操作六、机床的润滑七、机床的维护八、常见故障浙江省玉环县丰泰数控机床有限公司E一、概述数控电火花线切割机床，简称线切割机床，是以运动的金属丝为工具电极，在控制系统的控制下，按预先设定的轨迹对工件进行加工。

线切割机床适合加工各种模具，切割微细精密及形状复杂的零件、样板，切割钨片、硅片等。

广泛应用在机械、电子电气等领域。

二、主要技术参数主要技术参数见表一。

表一主要技术参数三、机床传动系统机床机械部分主要由床身、工作台、运丝装置、线架、冷却系统、夹具、防水罩等部件组成。

传动系统图见图一。

滚动轴承、电机型号规格见表二。

图一传动系统图表二滚动轴承、电机型号规格1、工作台的传动过程：X方向：控制系统送出进给脉冲→→X轴步进电机MX→→齿轮6/齿轮5→→丝杆CX→→螺母LX→→下拖板；Y方向：控制系统送出进给脉冲→→Y轴步进电机MY→→齿轮7/齿轮8→→丝杆CY→→螺母LY→→上拖板；控制系统每送出一个脉冲，工作台拖板移动。

另外用X、Y方向两个手摇手柄也可以使工作台实现X、Y方向移动。

2、运丝装置的传动过程：运丝电机M→→联轴器→→贮丝筒高速旋转→→齿轮4/齿轮3→→齿轮2/齿轮1→→丝杆C→→螺母L→→行程开关；运丝装置带动电极丝按一定线速度运动，通过线架上的排丝轮、导轮将电极丝整齐地排绕在贮丝筒上，行程限位开关控制贮丝筒的正反转。

四、机床电气系统机床电气原理图见图二，符合有关国家标准。

机床与控制器、高频电源、步进电源的连线接口见图三。

机床电气操作面板示意图见图四。

机床电源为单相220V/50H，机床的三芯电源插座按标准接地，严禁供电插座的接地芯片与电源中性线相连。

照明灯规格为24V/40W。

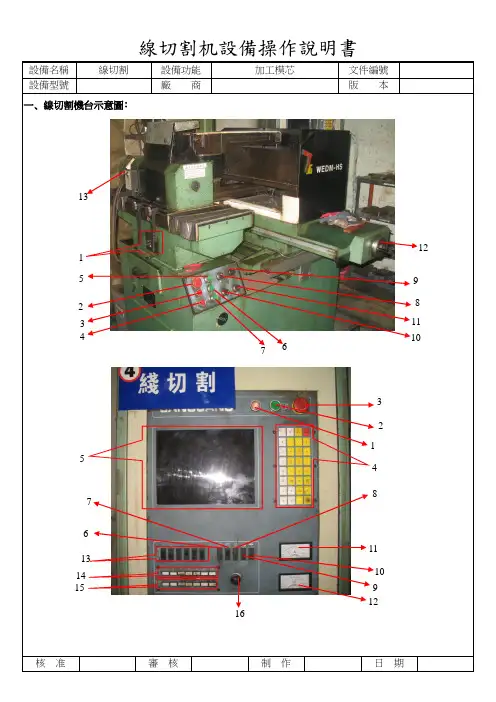

线切割操作简易说明一机床各开关按键的说明。

1.1 电压表；指示电压的大小。

1.2 电源开关；在急停开关开启的状态下，按下电源开关开启机床电源。

1.3 急停开关；拍下急停，顺时针旋转恢复。

1.4 走丝开；按下按钮开启走丝。

1.5 走丝关；按下按钮停止走丝。

1.6 冷却液开；按下按钮开启冷却液。

1.7 冷却液关；按下按钮关闭冷却液。

1.8 E1；限位左，通常处于OFF状态。

1.9 E2；限位右，通常处于OFF状态。

二线切割机床各机构的简介。

2.1 当工件靠近钼丝时，空气被击穿形成电弧放电，产生高温，高热，使工件表面金属熔化，熔融的金属冷却成粉末状被切削液带走。

2.2 电极1，电极2，分别接钼丝和工作台。

2.3断丝保护触点；正常运丝工作时，触点串连接通，当钼丝断开时，触点不接通；从而触发一个断丝信号，系统根据信号自行启动保护机制。

三绕丝和穿丝3.1 绕丝；先把滚筒左端移动到对准绕丝导轮，（如图中画线所示）然后把钼丝的一端自上而下绕过导轮，固定在1号螺钉上，由一人用手拿住钼丝盘，另一人按图中所示的绕丝方向绕丝，（拿住钼丝盘的人确保钼丝拉紧）当钼丝绕到接近2号螺钉时，剪断钼丝，使其固定在螺钉上。

绕丝完毕。

3.2 穿丝；先把滚筒移动到左端对准导轮的位置，使滚筒上没有钼丝的空白位置对准导轮，（如图所示）然后松开1号螺钉，取这一端的钼丝按图中所示的路线依次绕过四个导轮，最后从滚筒下面穿过，带紧钼丝固定在1号螺钉上。

按顺时针转动滚筒，使钼丝逐渐绕在左端，绕丝宽度到5—8mm时，用限位压板压下限位开关，（另一端同上）穿丝完毕。

四工件的夹紧与对刀。

4.1 在工作台上夹紧要加工的工件，摇动手柄调整工作台与钼丝的位置关系。

（刻度盘；每一小格为0.01mm，共400小格为4mm，即摇动一圈工作台移动4mm。

）4.2 端面对刀时应按先后顺序，开启运丝，开电源（如图所示，拨上位关闭电源，拨下为开启电源），摇动手柄使工件接近钼丝，此时可以看到火花出现，继续接近，待火花均匀记下刻度，端面对刀完毕。

DK77系列数控线切割机床（机械、电气部分）目录一、概述二、主要技术参数三、机床传动系统四、机床电气系统五、机床安装、调整和操作六、机床的润滑七、机床的维护八、常见故障浙江省玉环县丰泰数控机床有限公司E一、概述数控电火花线切割机床，简称线切割机床，是以运动的金属丝为工具电极，在控制系统的控制下，按预先设定的轨迹对工件进行加工。

线切割机床适合加工各种模具，切割微细精密及形状复杂的零件、样板，切割钨片、硅片等。

广泛应用在机械、电子电气等领域。

二、主要技术参数主要技术参数见表一。

三、机床传动系统机床机械部分主要由床身、工作台、运丝装置、线架、冷却系统、夹具、防水罩等部件组成。

传动系统图见图一。

滚动轴承、电机型号规格见表二。

图一传动系统图X方向：控制系统送出进给脉冲→→X轴步进电机MX→→齿轮6/齿轮5→→丝杆CX→→螺母LX→→下拖板；Y方向：控制系统送出进给脉冲→→Y轴步进电机MY→→齿轮7/齿轮8→→丝杆CY→→螺母L Y→→上拖板；控制系统每送出一个脉冲，工作台拖板移动0.001mm。

另外用X、Y方向两个手摇手柄也可以使工作台实现X、Y方向移动。

2、运丝装置的传动过程：运丝电机M→→联轴器→→贮丝筒高速旋转→→齿轮4/齿轮3→→齿轮2/齿轮1→→丝杆C →→螺母L→→行程开关；运丝装置带动电极丝按一定线速度运动，通过线架上的排丝轮、导轮将电极丝整齐地排绕在贮丝筒上，行程限位开关控制贮丝筒的正反转。

四、机床电气系统机床电气原理图见图二，符合有关国家标准。

机床与控制器、高频电源、步进电源的连线接口见图三。

机床电气操作面板示意图见图四。

机床电源为单相220V/50H，机床的三芯电源插座按标准接地，严禁供电插座的接地芯片与电源中性线相连。

照明灯规格为24V/40W 。

机床电气器件清单见表三。

图二 机床电气原理图图三 连线接口图 图四 操作面板图如图五示，安装好机床，接好电源线，合上闸，1、将“丝速调整”旋钮ＳC 置１档，使丝筒运转时比较慢，做好上丝前的准备。

<一> HL数控系统技术参数与功能一、功能简介数控线切割机是加工各种精密的形状复杂的金属模具的专用机床，可加工各种硬度的金属材料，而且材料淬硬后对其切割状态更有利，适宜用它对模具作最后工序的加工，以减少淬火变形和表面氧化影响尺寸精度。

本控制系统采用专门设计的数字控制硬件插卡，配备INTEL486/PENTIUM 586电脑，硬件插卡带有接口电路、变频、和高频控制开关，具有元件少，接插件少，可靠性高等特点。

控制器系统软件全中文提示；可一边加工, 一边进行程序编辑或模拟加工；可同时控制多达四部机床做不同的工作；采用大规模CMOS存储器（62256/628128）来实现停电保护；系统接入客户的网络系统,可在网络系统中进行数据交换和监视各加工进程。

主要技术参数：1. 开机操作简化：系统参数设置可永久保留，操作简单易学；2. 永久保留内存数据：系统附有可自动充电之镍隔电池供存储器停电状态所需，完善的断电保护功能，如加工过程中突然断电，复电后即可继续加工；3. 图形显示加工进程，并显示相对坐标X、Y，J和绝对坐标X、Y、U、V等变化数值；4. 锥度加工应用了四轴/五轴联动的技术，上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。

5. 导轮切点补偿，包括了U轴和V轴，使大锥度切割的精度大大优于同类软件。

6．可对基准面和丝架距作精确的校正计算，使锥度加工的精度得到保证，并且容易操作。

7．可将AUTOCAD的DXF格式及ISO G格式作数据转换。

8．可在一台电脑上同时控制多达四部机床做不同的工作，并可脱机一边加工，一边编程。

9. 加工参数设置包括：3B补偿，加工比例，坐标变换，循环加工和步进速度调节等，坐标变换有旋转、镜象等八种；10. 机床加工工时自动累积，方便对机床使用的管理；11. 可随时设置（或取消）加工完当段结束时的暂停标志；12. 对某组加工指令（在任意区间内选取）设定循环加工2～255次；13. 可由任意段开始加工，和到任意段结束，以及正/逆向加工；14. 模拟加工可快速检查程序的终点坐标结果，及预先检查加工过程；15. 暂停、结束、短路自动回退和长时间短路（1分钟）报警；16. 加工插补运算圆弧半径至2000米；二. 系统原理图及接线图高频电源一号机床驱动电源数字控制软件卡1 高频电源二号机床微计算机数字控制软件卡2 驱动电源数字控制软件卡3高频电源网络接口三号机床驱动电源连接客户网络数字控制接口卡接插头：XA XB XC YA YB YC UA UB UC VA VB VC 开高频1 2 3 4 5 6 7 8 9 10 11 12 1314 15 16 17 18 19 20 21 22 23 24 2512V 12V 工件关机GND GND GND XE XD BF YE YD三. 应用网络 (选项)HL控制系统有两种网络版本：1．网络系统为NOVELL3.12 NETWARE，支持网卡有NE2000兼容卡，PCI8029和PCI8139等。

线切割说明书线切割说明书1. 简介线切割是一种常用的金属加工方法，它通过使用一根细丝线在工件上进行直线切割。

线切割技术通常用于加工复杂形状的零件，如模具、齿轮等。

本文档将介绍线切割的原理、操作步骤和注意事项。

2. 原理线切割是通过将一根细丝线作为切割工具，在工作液的作用下，进行高速直线运动，从而对工件进行切割。

细丝线通常由具有切割性能的材料制成，如金属合金。

在切割过程中，细丝线通过电火花放电来实现对工件的切割，切削速度较快、精度较高。

3. 操作步骤以下是线切割的详细操作步骤：步骤1：准备工作- 确保工作区域整洁，并保持良好的通风条件。

- 检查线切割设备，确保设备状态良好并具备安全措施。

- 准备细丝线和工作液，确保其质量符合要求。

步骤2：工件固定- 使用专用夹具或加工台固定工件，以确保切割过程中的稳定性。

- 根据工件的形状和尺寸，选择合适的固定方式，如磁力吸盘、夹子等。

步骤3：设定切割参数- 根据工件的材料和形状，设定合适的切割参数。

常见的切割参数包括放电电流、放电时间、开关电压等。

- 根据需要，对切割参数进行调整和优化，以提高切削效果和加工质量。

步骤4：开始切割- 打开线切割设备，并根据设备操作手册的要求，进行正确的操作。

- 使用控制面板或软件界面，设置切割路径和切割深度。

- 确保机器正常工作后，开始进行切割过程。

步骤5：监控切割过程- 在切割过程中，及时观察工件和细丝线的状态，确保切割顺利进行。

- 如发现异常情况，如细丝线断裂、工件变形等，应立即停止切割，进行故障排除。

步骤6：完成切割- 当切割过程结束时，关闭线切割设备。

- 将工件从固定夹具上取下，并进行质量检查。

4. 注意事项在进行线切割操作时，需要注意以下事项：- 操作人员应严格遵守安全操作规程，佩戴防护设备，确保人身安全。

- 确保线切割设备处于良好的工作状态，如发现异常应及时进行维修和保养。

- 根据不同的工件类型和材料，选择合适的切割参数和工作液，以确保切割效果和加工质量。

DK7735型数控线切割机床使用说明书（机床部分）一、机床主要用途及特性数字程序控制电火花线切割机床，可用于加工点、直线、圆弧组成的各种复杂形状的金属零件，本机床采用钼丝作为工具，电极在高频脉冲电压作用下，利用液体介质被击穿后形成火花放电时，在火花通道中瞬间产生大量的热量，使工件表面的金属部溶化甚至气化，使金属被蚀除下来。

本机床操作简便，加工效率高，稳定可靠，经济耐用，可广泛用于仪器、仪表、汽车行业模具制造，加工各种冲模、靠模、样板及异形零件。

二、主要规格及技术参数1.工作台工作台行程（X、Y）：350×400mm工作台手轮移动量：4mm/圈切割锥度：3°—6°（根据用户选配）2.贮丝筒贮丝筒滑板移动量：100mm贮丝筒转速：四级（交流电机只保留一级）电极丝直径：0.12—0.18mm最大贮丝长度：300m3.工件工件最大切割厚度：300mm工件加工表面粗糙度：Ra=1.25—2.5µm工件切割速度：20—80mm2/分4.电源电源：AC380V 50HZ 三相四线制功率：＜1KW5.工作液机床工作液为DX—1乳化液（浓度为7—15%）工作液箱体容量：400×350×360mm三、机床结构说明机床是由床身、坐标工作台、贮丝筒、丝架、工作液系统及附件组成。

钼丝绕在贮丝筒上，经丝架上的导轮以恒速度循环移动。

工件放置工作台的夹具上，用压板螺母固定。

步进电机按控制机程序信号旋转，经由变速齿轮带动丝杠传动工作台，达到切割工件。

1.床身床身是由优质槽钢焊接而成，经时效处理。

镶入大理石花岗岩作为床面，使整个床身稳定不变形，床身右边为电气控制箱，左边是工作液箱安放处。

2.工作台坐标工作台主要是由工作台面、拖板、滚珠丝杠及变速齿轮箱组成，拖板的纵横运动采用滚动导轨结构，分别由步进电机齿轮传动滚珠丝杠来实现工作台运动。

滚珠丝杠副具有传动精度高、效率高、寿命长等优点。

?DK77系列电火花数控线切割机床使用说明书一、机床的主要用途本机床主要是以加工坚硬（硬质合金、淬火钢）精密复杂中小型金属零件。

由于本机床采用数字控制，具有高自动、高适应性等优点，可广泛用于仪器、仪表、汽车行业的工具、试制车间，加工各种冲模、靠模、样板、硬质合金等超硬金属件以及异形零件等。

二、主要规格1、机床及技术参数DK77系列数控电火花线切割机床主参数?注：1.工作台行程实际超程，超程尺寸可咨询厂方。

2.小锥度加工0~10°，大锥度加工0~40°。

3.机床最大切割厚度不计精度，不包括硬质合金。

2、加工精度切割28×40八角形纵剖面上尺寸差 0.015mm横剖面上尺寸差 0.020mm3、工作台手轮移动量手轮转一周工作台移动量为4mm，手轮每格工作台移动量为0.01mm。

4、贮丝筒贮丝筒拖板最大移动量150mm贮丝筒尺寸（直径×长度）Φ156×184电极丝选用直径 0.12~0.22mm最大贮丝长度 270m电极丝速度 11m/s5、脉冲当量工作台 0.001mm6、步进电机??7、机床总功率贮丝筒电机 A02－7124 370W 1400r/min 三相工作液泵电机 DB－25 120W 25L/min8、外形尺寸控制柜（长×宽×高）600×500×670mm ??9、重量三、机床吊运见示意图1 吊装时，先要卸掉机床拖板及贮丝筒拖板的罩壳。

?四、机床安装1、先检查机床有无空脚，再将机床放稳，将框式水平仪放置在X、Y向拖板上，利用床身底部的调整螺钉，调整机床的安装水平，在纵横方向均不得超过0.04/1000mm。

五、机床概述本机床由数字程序控制来加工直线和圆弧组成的各种复杂的金属冲模与零件，加工最高生产率达80mm2／min，加工表面粗糙度（生产效率＞20mm2／min）Ra≤2.5μm。

机床由主机、高频电源和控制器三大部分组成。
