一、概述车床是机械加工中常用的一种工具，用于对工件进行旋转加工。
普通车床是其中一种类型，它由多个部件组成，每个部件都有着不同的功能。
本文将分别介绍普通车床的结构组成及各部分的作用。
二、床身1. 床身是车床的主体部件，承载着整个车床的其他部件。
2. 床身的材料通常为铸铁，具有良好的刚性和稳定性。
3. 床身上安装有导轨、工作台和主轴等部件。
三、主轴1. 主轴是车床的核心部件，负责驱动工件进行旋转加工。
2. 主轴上安装有卡盘，用于夹持工件。
3. 主轴的转速可通过变速箱进行调节，适用于不同的加工要求。
四、导轨1. 导轨是床身上的一种长条形部件，用于支撑和引导刀架和工作台的移动。
2. 导轨的表面经过特殊处理，具有较好的耐磨性和抗压性。
3. 导轨的精度和平整度对车床的加工精度有重要影响。
五、工作台1. 工作台是固定在导轨上的工件夹持部件，用于固定和支撑工件。
2. 工作台具有横向和纵向移动功能，可根据加工需要进行调整。
3. 工作台上还安装有手动或自动进给装置，用于控制工具的进给运动。
六、刀架1. 刀架是支撑和安装切削刀具的部件，负责对工件进行切削。
2. 刀架可沿着导轨进行横向和纵向移动，实现对工件的切削加工。
3. 刀架具有较大的刚性和稳定性，可以保证加工的精度和表面质量。
七、进给箱1. 进给箱是车床的控制部件，用于实现切削刀具和工件的进给运动。
2. 进给箱内部装有齿轮、连杆等传动机构，可实现不同速度和进给量的调节。
3. 进给箱还配有手柄或操纵杆，操作方便，可以实现精准的进给控制。
八、冷却系统1. 冷却系统是车床的一个重要辅助部件，用于对切削区域进行冷却并排除切屑。
2. 冷却系统通常由冷却液、水泵、喷嘴等组成，可以有效提高刀具的寿命和加工效率。
3. 冷却系统还能减少加工时产生的热变形和损伤，保证加工质量。
九、总结普通车床的结构组成及各部分的作用多种多样，每个部件都起着重要的作用。
通过本文的介绍，希望读者对普通车床的结构和功能有了更深入的了解，可以更好地应用和维护车床设备。
1认识普通车床的结构普通车床是一种用来加工各种零件的机床，它主要由床身、主轴、进给机构、工作台、尾架等部件组成。
下面我将详细介绍普通车床的结构。
一、床身床身是车床的主体部分，也是承受和支撑其他部件的主要结构。
床身通常由铸铁制成，具有足够的刚性和稳定性，以保证车床的加工精度和工作稳定性。
床身上有床身导轨，用来支撑和引导主轴的运动。
二、主轴主轴是车床上最重要的组成部分，它用来安装工件和切削刀具，并进行旋转运动。
主轴通常由高强度合金钢制成，具有足够的硬度和耐磨性。
主轴通过轴承和轴承座固定在床身上，可以实现不同速度的旋转。
三、进给机构进给机构是车床上用来实现工件和切削刀具的进给运动的部件。
它通常由工作台、进给导轨、进给螺杆、进给箱等组成。
进给机构可以实现工件的径向进给和轴向进给运动，以满足不同零件的加工要求。
四、工作台工作台是用来安装和固定工件的部件，它可以实现工件的旋转和移动。
工作台通常由工作台底座、工作台面板、工作台座等部件组成。
工作台上的工件可以通过螺杆、手动机构或自动机构进行旋转和移动，以实现不同位置的加工和操作。
五、尾架尾架是用来支撑和固定工件的底部部件，它通常由尾架体、尾架座等部件组成。
尾架可以通过尾架导轨进行上下移动，以支撑工件的一端。
在车床加工中，尾架起到了支撑和稳定工件的作用，可以提高加工精度和工作效率。
六、刀架刀架是车床上用来安装和固定切削刀具的部件，它通常由刀架体、刀架底座、刀架导轨等部件组成。
刀架可以通过手动机构或自动机构进行进给和定位，以实现不同位置的切削操作。
七、冷却系统冷却系统是车床上用来降低加工温度和切削温度的部件，它通常由冷却泵、冷却管道、喷嘴等组成。
冷却系统可以通过向切削区域喷洒冷却液，有效降低切削温度，保护刀具和工件，并提高加工质量和工作效率。
总结起来，普通车床的主要结构包括床身、主轴、进给机构、工作台、尾架、刀架和冷却系统等组成部分。
这些部件相互协调，通过各种机构和装置的协同作用，实现了工件的旋转、进给和切削运动，完成了各种零件的加工任务。
简述普通车床的基本结构和功能。
普通车床一般由床身、主轴、刀架、进给机构和床头箱等部分组成。
床身是车床的主体结构，一般为铸铁或钢板焊接而成，用于固定各种零部件。
床身中间有大槽，用于夹持工件。
床身两端则有两个齿轮，用于传动主轴和进给机构。
主轴位于车床床身的中心，一般是通过前轴承和后轴承支撑的，可以沿着纵向和横向进行移动，既可以旋转，又可以进给，是车床的主要工作部件。
刀架用于夹持和移动工具刀片，夹持爪可以根据工作需要进行调整，使刀片切削角度更加灵活、精准。
刀架可以左右移动，用于调整刀具切入位置。
在一些高精度车床中，刀架甚至可以进行数控操作。
进给机构用于调整主轴的转速、进给速度和方向。
床头箱则是配有各种附件和工具，用于加工工件的各个部分。
例如，床头箱可以配备攻丝刀、不等距螺纹刀等。
总之，普通车床是一种既简单又复杂的机械设备，具有诸多零部件和各种可调节的参数，是金属加工领域不可或缺的工具之一。

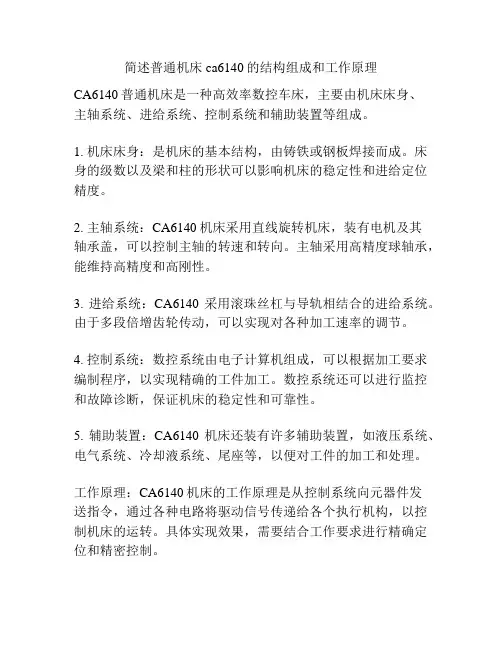

简述普通机床ca6140的结构组成和工作原理
CA6140普通机床是一种高效率数控车床，主要由机床床身、
主轴系统、进给系统、控制系统和辅助装置等组成。
1. 机床床身：是机床的基本结构，由铸铁或钢板焊接而成。
床身的级数以及梁和柱的形状可以影响机床的稳定性和进给定位精度。
2. 主轴系统：CA6140机床采用直线旋转机床，装有电机及其
轴承盖，可以控制主轴的转速和转向。
主轴采用高精度球轴承，能维持高精度和高刚性。
3. 进给系统：CA6140采用滚珠丝杠与导轨相结合的进给系统。
由于多段倍增齿轮传动，可以实现对各种加工速率的调节。
4. 控制系统：数控系统由电子计算机组成，可以根据加工要求编制程序，以实现精确的工件加工。
数控系统还可以进行监控和故障诊断，保证机床的稳定性和可靠性。
5. 辅助装置：CA6140机床还装有许多辅助装置，如液压系统、电气系统、冷却液系统、尾座等，以便对工件的加工和处理。
工作原理：CA6140机床的工作原理是从控制系统向元器件发
送指令，通过各种电路将驱动信号传递给各个执行机构，以控制机床的运转。
具体实现效果，需要结合工作要求进行精确定位和精密控制。

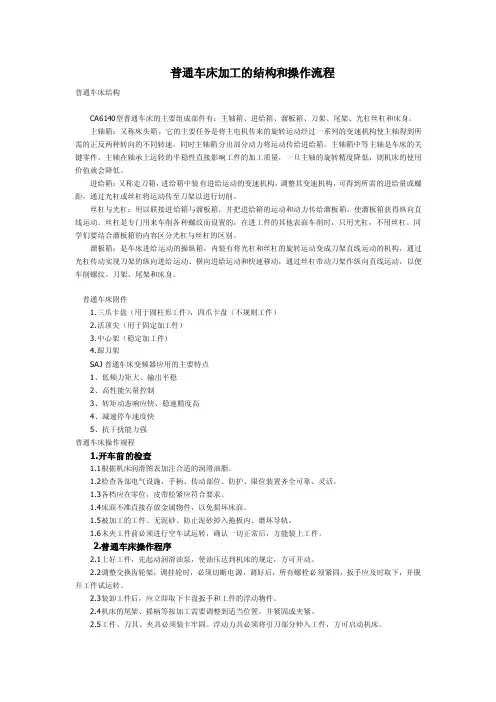

普通车床加工的结构和操作流程普通车床结构CA6140型普通车床的主要组成部件有：主轴箱、进给箱、溜板箱、刀架、尾架、光杠丝杠和床身。
主轴箱：又称床头箱，它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反两种转向的不同转速，同时主轴箱分出部分动力将运动传给进给箱。
主轴箱中等主轴是车床的关键零件。
主轴在轴承上运转的平稳性直接影响工件的加工质量，一旦主轴的旋转精度降低，则机床的使用价值就会降低。
进给箱：又称走刀箱，进给箱中装有进给运动的变速机构，调整其变速机构，可得到所需的进给量或螺距，通过光杠或丝杠将运动传至刀架以进行切削。
丝杠与光杠：用以联接进给箱与溜板箱，并把进给箱的运动和动力传给溜板箱，使溜板箱获得纵向直线运动。
丝杠是专门用来车削各种螺纹而设置的，在进工件的其他表面车削时，只用光杠，不用丝杠。
同学们要结合溜板箱的内容区分光杠与丝杠的区别。
溜板箱：是车床进给运动的操纵箱，内装有将光杠和丝杠的旋转运动变成刀架直线运动的机构，通过光杠传动实现刀架的纵向进给运动、横向进给运动和快速移动，通过丝杠带动刀架作纵向直线运动，以便车削螺纹。
刀架、尾架和床身。
普通车床附件1.三爪卡盘（用于圆柱形工件），四爪卡盘（不规则工件）2.活顶尖（用于固定加工件）3.中心架（稳定加工件）4.跟刀架SAJ普通车床变频器应用的主要特点1、低频力矩大、输出平稳2、高性能矢量控制3、转矩动态响应快、稳速精度高4、减速停车速度快5、抗干扰能力强普通车床操作规程1.开车前的检查1.1根据机床润滑图表加注合适的润滑油脂。
1.2检查各部电气设施，手柄、传动部位、防护、限位装置齐全可靠、灵活。
1.3各档应在零位，皮带松紧应符合要求。

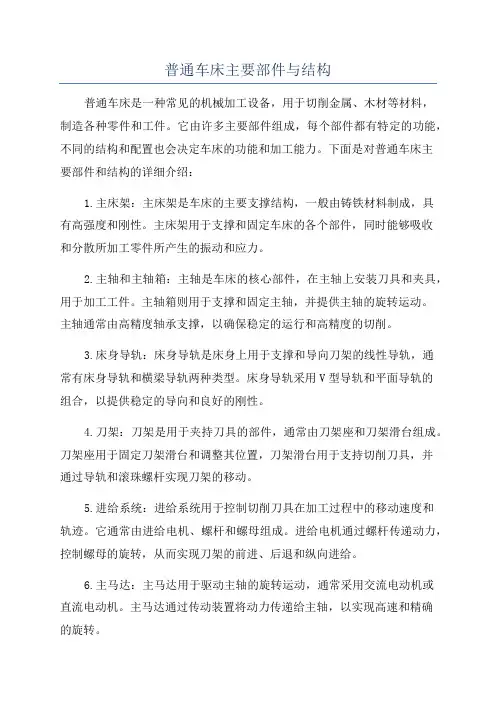

普通车床主要部件与结构普通车床是一种常见的机械加工设备，用于切削金属、木材等材料，制造各种零件和工件。
它由许多主要部件组成，每个部件都有特定的功能，不同的结构和配置也会决定车床的功能和加工能力。
下面是对普通车床主要部件和结构的详细介绍：1.主床架：主床架是车床的主要支撑结构，一般由铸铁材料制成，具有高强度和刚性。
主床架用于支撑和固定车床的各个部件，同时能够吸收和分散所加工零件所产生的振动和应力。
2.主轴和主轴箱：主轴是车床的核心部件，在主轴上安装刀具和夹具，用于加工工件。
主轴箱则用于支撑和固定主轴，并提供主轴的旋转运动。
主轴通常由高精度轴承支撑，以确保稳定的运行和高精度的切削。
3.床身导轨：床身导轨是床身上用于支撑和导向刀架的线性导轨，通常有床身导轨和横梁导轨两种类型。
床身导轨采用V型导轨和平面导轨的组合，以提供稳定的导向和良好的刚性。
4.刀架：刀架是用于夹持刀具的部件，通常由刀架座和刀架滑台组成。
刀架座用于固定刀架滑台和调整其位置，刀架滑台用于支持切削刀具，并通过导轨和滚珠螺杆实现刀架的移动。
5.进给系统：进给系统用于控制切削刀具在加工过程中的移动速度和轨迹。
它通常由进给电机、螺杆和螺母组成。
进给电机通过螺杆传递动力，控制螺母的旋转，从而实现刀架的前进、后退和纵向进给。
6.主马达：主马达用于驱动主轴的旋转运动，通常采用交流电动机或直流电动机。
主马达通过传动装置将动力传递给主轴，以实现高速和精确的旋转。
7.冷却系统：冷却系统用于冷却刀具和加工区域，以防止温度过高和提高切削效果。
冷却系统通常包括冷却泵、水箱和喷嘴，通过喷射冷却液来降低切削温度。
8.控制系统：控制系统用于控制车床的运行和操作。
它由计算机系统、数控装置、编码器等组成，通过程序和指令来控制刀架的运动和加工过程。
除了上述主要部件外，普通车床还可能配备一些辅助部件和附件，如工件夹具、自动换刀装置、刀具测量装置等，以满足不同加工需求和提高生产效率。
普通车床结构普通车床是一种用来加工各种金属材料的机床，它通常用于加工轴类和板类工件。
它是机械加工中必不可少的设备之一。
普通车床的结构由以下几个部分组成。
1.床身床身是整个车床的基础和支架，它通常由铸铁制成。
立柱和底脚通过机芯板连接。
床身支撑车床上的所有零件，并向底部传递切削力。
床身的表面精度决定着车床的加工精度。
2.主轴箱主轴箱是车床的核心部件，它由电机、主轴、齿轮和轴承组成，可实现工件的回转。
主轴箱通常位于车床的左侧或右侧，位置取决于车床的设计。
在车床工作时，主轴箱的精度和稳定性非常重要，它可以影响车床的加工精度和效率。
3.底架和横梁底架和横梁是主轴箱和床身之间的连接部件。
它们通常由铸铁或焊接金属制成，提供稳定的支撑平台，支持整个车床。
底架和横梁的尺寸和结构也会影响到车床的加工精度和工作效率。
4.床头和尾座床头和尾座分别位于车床的前部和后部。
它们承担着工件端部的支撑工作。
床头通常由移动架和尾架组成，可以实现工件的移动。
尾座通常由支柱和滑块组成，可以固定工件以确保加工精度。
5.刀架刀架是车床上最重要的工具，并负责在加工过程中切削工件。
它通常位于车床上方，由多个调节部件组成。
在加工过程中，刀架可以上下和左右移动，以便于不同形状的工件加工。
刀架的精度和稳定性对车床的加工质量有着重要的影响。
6.进给系统进给系统提供旋转和线性运动，确保工件按照要求被精准切削。
进给系统由负责前进、后退和左右移动的手柄组成。
在精密加工中，车床还可配备电脑控制系统，以实现更加自动化的切削。
车床详细结构原理
一、车床的结构
车床是机械加工的重要设备，主要用于加工内外圆柱面、平面、螺纹
以及薄壁腔体等复杂及精密的零件，具有加工精密快速等优点，工作台通
常部分设置在固定的垫板上，工作台上安装有导轨及主轴等，车床结构大
体分为主回转部分、回转轴承部分、主轴部分、工作台部分、马达部分和
润滑脂部分。
1.主回转部分
车床主回转部分由床身、床帽、左右尾座等组成，床身是整台车床的
主体，它固定在左右尾座上，床帽的主要作用是将垫板固定在车床床身上，夹紧螺丝将垫板固定，床帽由铸铁制成，床身由车床钢组成。
2.回转轴承部分
车床的回转轴承部分由主轴承、回转轴承、滚动体、法兰等组成，主
轴承和回转轴承都是支撑车床主轴的轴承，主轴承一般采用调心滚子轴承，其内置有多个滚子，以提高轴承承受载荷的能力；滚动体部分由轴承钢、
滚针轴承等组成，它的主要作用是使轴承能进行径向和轴向滚动，以保证
主轴的平稳旋转；法兰是将主轴承、滚动体及滚针轴承固定在回转轴上的
装置。
3.主轴部分
车床的主轴部分由主轴、回转轴、刀架、细调螺钉等组成，主轴由锻
造钢棒制成。
