4章建筑结构图例与符号

建筑图纸知识：建筑图纸的常用符号及其意义与运用建筑图纸是一种通过图像方式来表示建筑结构的图纸。

在建筑设计和施工过程中，建筑图纸是必不可少的工具。

建筑图纸上使用的符号及其意义是建筑师和工程师必须熟练掌握的基本技能之一。

通过掌握建筑图纸符号的实际应用，可以使设计师和施工工人之间的交流更加通畅，提高施工效率，使整个工程更加顺利和高效。

本文将介绍建筑图纸的常用符号及其意义与运用。

1.墙体符号墙体符号是建筑图纸中最常见的符号之一。

在建筑图纸中，墙体符号可以简单地表示墙的方向和厚度。

墙体符号通常包括实线和虚线，实线表示实际的墙体，虚线表示隔墙或中空墙。

墙体符号还可以通过线型和填充图案来区分不同的建筑材料。

例如，混凝土墙通常用短横线和交叉线表示，砖墙用砖墙填充图案表示。

2.窗户符号窗户符号通常表示窗户的尺寸、形状和位置。

在建筑图纸中，窗户符号通常用实线或虚线表示窗户的框架和轮廓。

常用的窗户符号还包括窗户玻璃的材料和数量等信息。

3.门符号门符号通常表示门的尺寸、形状和位置。

在建筑图纸中，门符号通常用实线或虚线表示门的框架和轮廓。

常用的门符号还包括门的开启方向和手柄位置的信息。

4.楼梯符号楼梯符号是建筑图纸中比较复杂的符号之一。

楼梯符号通常表示楼梯的尺寸和位置。

在建筑图纸中，楼梯符号通常用虚线表示，以区分其它结构。

常用的楼梯符号还包括楼梯的坡度、踏步的宽度和高度等信息。

5.标高符号标高符号通常用虚线表示，在建筑图纸中表示地面高度或者建筑物高度等标高信息。

标高符号通常与具体结构相关，例如墙壁、柱子等。

6.管道符号管道符号一般用于表达管道的类型、尺寸、布局和连接等信息。

不同材质的管道在建筑图纸上使用不同的线型和填充图案表达。

7.测量符号测量符号一般用于表达建筑物尺寸或结构的测量结果。

常见测量符号包括尺度、标尺等。

8.电气符号电气符号用于表示建筑物内的电气设施。

常见的电气符号包括插座、灯具、开关、熔断器等。

以上是建筑图纸中常用符号的一些简介。

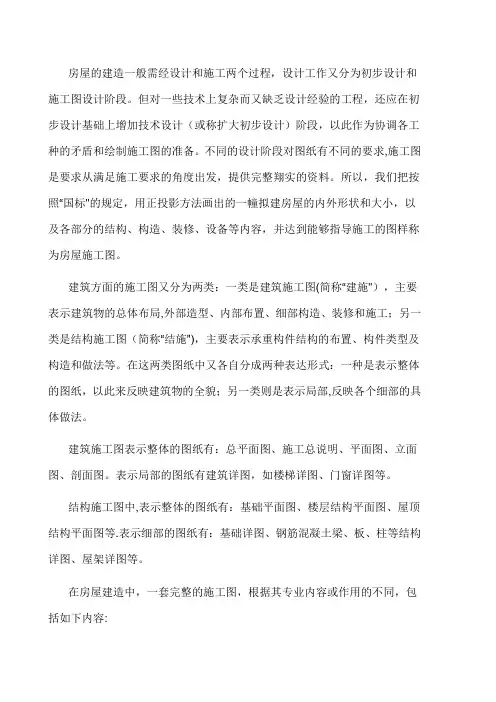

房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。

但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。

不同的设计阶段对图纸有不同的要求,施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。

所以，我们把按照“国标"的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。

建筑方面的施工图又分为两类：一类是建筑施工图(简称“建施"），主要表示建筑物的总体布局,外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”)，主要表示承重构件结构的布置、构件类型及构造和做法等。

在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部,反映各个细部的具体做法。

建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。

表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。

结构施工图中,表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等.表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。

在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容:（1）图纸目录。

（2)设计总说明。

(3）建筑施工图.（4）结构施工图.（5)建筑装修图。

（6)设备施工图（简称“设施”），本书不做讨论.阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。

一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。

各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。

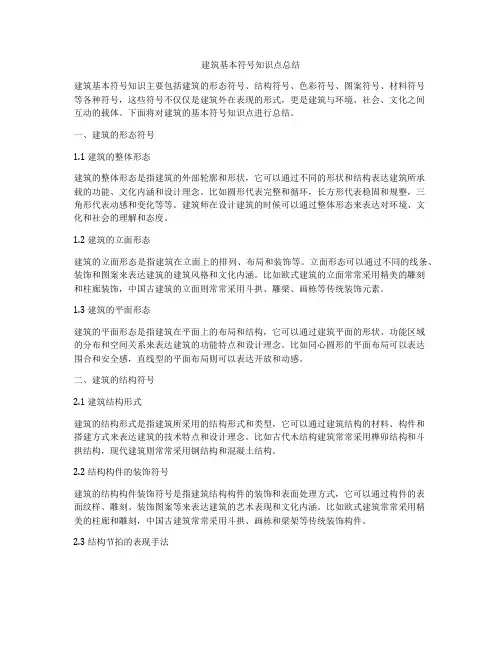

建筑基本符号知识点总结建筑基本符号知识主要包括建筑的形态符号、结构符号、色彩符号、图案符号、材料符号等各种符号，这些符号不仅仅是建筑外在表现的形式，更是建筑与环境、社会、文化之间互动的载体。

下面将对建筑的基本符号知识点进行总结。

一、建筑的形态符号1.1 建筑的整体形态建筑的整体形态是指建筑的外部轮廓和形状，它可以通过不同的形状和结构表达建筑所承载的功能、文化内涵和设计理念。

比如圆形代表完整和循环，长方形代表稳固和规整，三角形代表动感和变化等等。

建筑师在设计建筑的时候可以通过整体形态来表达对环境、文化和社会的理解和态度。

1.2 建筑的立面形态建筑的立面形态是指建筑在立面上的排列、布局和装饰等。

立面形态可以通过不同的线条、装饰和图案来表达建筑的建筑风格和文化内涵。

比如欧式建筑的立面常常采用精美的雕刻和柱廊装饰，中国古建筑的立面则常常采用斗拱、雕梁、画栋等传统装饰元素。

1.3 建筑的平面形态建筑的平面形态是指建筑在平面上的布局和结构，它可以通过建筑平面的形状、功能区域的分布和空间关系来表达建筑的功能特点和设计理念。

比如同心圆形的平面布局可以表达围合和安全感，直线型的平面布局则可以表达开放和动感。

二、建筑的结构符号2.1 建筑结构形式建筑的结构形式是指建筑所采用的结构形式和类型，它可以通过建筑结构的材料、构件和搭建方式来表达建筑的技术特点和设计理念。

比如古代木结构建筑常常采用榫卯结构和斗拱结构，现代建筑则常常采用钢结构和混凝土结构。

2.2 结构构件的装饰符号建筑的结构构件装饰符号是指建筑结构构件的装饰和表面处理方式，它可以通过构件的表面纹样、雕刻、装饰图案等来表达建筑的艺术表现和文化内涵。

比如欧式建筑常常采用精美的柱廊和雕刻，中国古建筑常常采用斗拱、画栋和梁架等传统装饰构件。

2.3 结构节拍的表现手法建筑的结构节拍是指建筑结构内部的节奏和韵律感，它可以通过结构构件的排列、间距、大小、重复等手法来表达建筑的内在节拍感和动感。

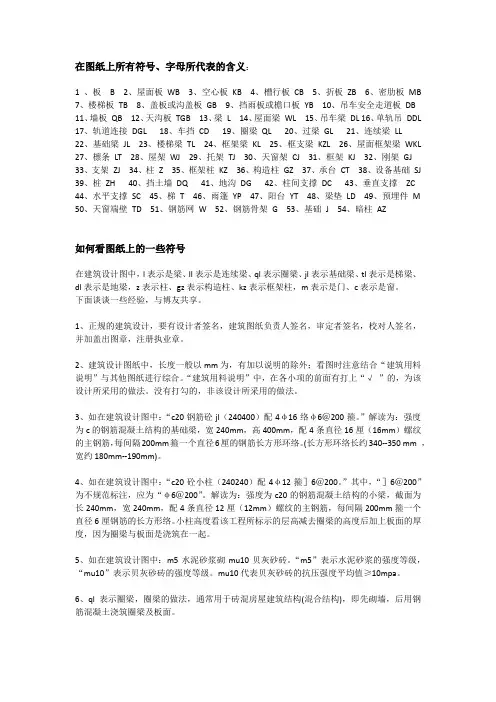

在图纸上所有符号、字母所代表的含义：1 、板 B 2、屋面板WB 3、空心板KB 4、槽行板CB 5、折板ZB 6、密肋板MB 7、楼梯板TB 8、盖板或沟盖板GB 9、挡雨板或檐口板YB 10、吊车安全走道板DB 11、墙板QB 12、天沟板TGB 13、梁L 14、屋面梁WL 15、吊车梁DL 16、单轨吊DDL 17、轨道连接DGL 18、车挡CD 19、圈梁QL 20、过梁GL 21、连续梁LL22、基础梁JL 23、楼梯梁TL 24、框架梁KL 25、框支梁KZL 26、屋面框架梁WKL 27、檩条LT 28、屋架WJ 29、托架TJ 30、天窗架CJ 31、框架KJ 32、刚架GJ 33、支架ZJ 34、柱Z 35、框架柱KZ 36、构造柱GZ 37、承台CT 38、设备基础SJ 39、桩ZH 40、挡土墙DQ 41、地沟DG 42、柱间支撑DC 43、垂直支撑ZC 44、水平支撑SC 45、梯T 46、雨篷YP 47、阳台YT 48、梁垫LD 49、预埋件M 50、天窗端壁TD 51、钢筋网W 52、钢筋骨架G 53、基础J 54、暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

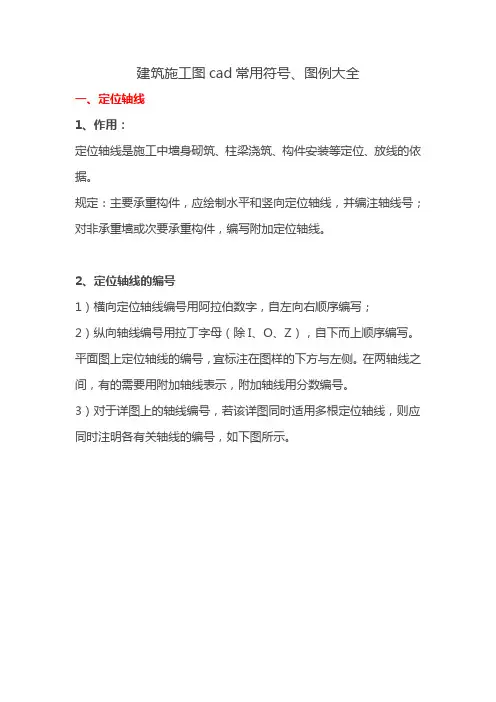

建筑施工图cad常用符号、图例大全一、定位轴线1、作用：定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。

2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

平面图上定位轴线的编号，宜标注在图样的下方与左侧。

在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。

3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。

二、索引符号与详图符号1）详细表示某些重要局部，需要另绘制其详图进行表达。

2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。

三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。

绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。

相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。

建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。

如楼面、台阶顶面等标高。

结构标高: 指结构构件未经装修的表面的标高。

如圈梁底面、梁顶面等标高。

四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。

连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。

2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。

2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

3、对称符号当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。

4、指北针在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。

5、风向频率玫瑰图用来表示该地区常年的风向频率和房屋的朝向。

风的吹向是指从外吹向中心。

第四章建筑结构图例及符号一、建筑结构制图图例二、结构平面图应按下图的规定采用正投影法绘制，特殊情况下也可采用仰视投影绘制用正投影法绘制预制楼板结构平面图节点详图三、桁架式结构的几何图可用单线图表示，杆件的轴线长度尺寸应标注在构件的上方对称杆件几何尺寸标注方法四、结构平面图中索引剖视详图、断面详图编号顺序表示方法结构平面图中索引剖视详图、断面详图编号顺序表示方法五、制图比例在同一张图纸中，相同比例的各图样，应选用相同的线宽组。

绘图时根据图样的用途被绘物体的复杂程度，应选用表中的常用比例，特殊情基础平面图圈梁平面图，总图中管沟、地下设施等1：200；1：500 1：300 详图1：10；1：20；1：50 1：5；1：30；1：25六、钢筋的一般表示方法1、一般钢筋表示方法序号名称图例说明1 钢筋横断面2 无弯钩的钢筋端部下图表示长、短钢筋投影重叠时，短钢筋的端部用45°斜画线表示3 带半圆形弯钩的钢筋端部4 带直钩的钢筋端部5 带丝扣的钢筋端部6 无弯钩的钢筋搭接7 带半圆弯钩的钢筋搭接8 带直钩的钢筋搭接9 花篮螺钉钢筋接头10 机械连接的钢筋接头用文字说明机械连接的方式2、预应力钢筋表示方法序号名称图例1 预应力钢筋或钢绞线2 后弦法预应力钢筋段面无粘结预应力钢筋断面3 预应力钢筋断面4 张拉端锚具5 固定端锚具6 锚具的端视图7 可动连接件8 固定连接件3、钢筋网片序号名称图例1 一片钢筋平面图2 一行相同的刚筋网平面图用文字注明焊接网或绑扎网片4、普通钢筋种类、符号和强度标准值5．钢筋配置表示法序号说明图例1在结构平面图中配置双层钢筋时，底层钢筋的弯钩应向上或向左，顶层钢筋的弯钩则向下或向右(底层)(顶层)种类符号直径/mm 强度标准值/（N/mm²）热扎钢筋HPB 235 （Q235）80～20 235HRB 335（20MnSi）6～50 335 HRB 400（20MnSiV、20MnSiNb、20MnTi）6～50 400RRB 400（K20MnSi）R8～40 4006．钢筋焊接标注方法续表7、钢筋在平面、立面、剖（断）面中的表示方法应符合下列规定：（1）钢筋在平面图中的配置应按图所示的方法表示。

一、建筑图纸符号大全@表示钢筋间距Φ表示钢筋型号，CAD快捷键一览创建三维阵列 3A创建三维面 3F在三维空间创建由直线段组成的多段线 3P在二维和三维空间中将某对象与其他对象对齐 AL加载 AutoLISP、ADS 和 ARX 应用程序 AP创建圆弧 A计算对象或定义区域的面积和周长 AA创建按指定方式排列的多重对象拷贝 AR执行外部数据库命令的管理功能 AAD输出选择对象的链接信息 AEX管理对象和外部数据库之间的链接 ALI显示并编辑表数据并创建链接和选择集 ARO从链接到文字选择集和图形选择集的行中创建选择集 ASE 执行结构查询语言 (SQL) 语句 ASQ创建属性定义 -AT改变不依赖于块定义的属性信息 -ATE用图案填充封闭区域 H或BH根据选定对象创建块定义 -B用对话框定义块 B用封闭区域创建面域或多段线 BO（使用命令行）用封闭区域创建面域或多段线 -BO部分删除对象或把对象分解为两部分 BR给对象加倒角 CHA修改现有对象的特性 -CH根据圆心和直径或半径绘制圆 C复制对象 CO或CP创建属性定义 AT编辑单个块的可变属性 ATE修改对象的颜色、图层、线型和厚度 CH设置新对象的颜色 COL编辑文字和属性定义 ED显示夹点并设置颜色 GR创建并修改标注样式 D插入块或另一图形 I控制现有对象的特性 MO修改对象名称 REN设置绘图辅助工具 RM设置对象选择模式 SE管理已定义的用户坐标系 UC选择预置用户坐标系 UCP控制坐标和角度的显示格式及精度 UN创建和恢复视图 V设置三维观察方向 VP创建对齐线性标注 DAL或DIMALI创建角度标注 DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线 DCE从前一个或选择的标注的第二尺寸界线处连续标注 DCO或DIMCONT 创建圆和圆弧的直径标注 DDI或 DIMDIA编辑标注 DED或DIMED创建线性尺寸标注 DLI或DIMLIN创建坐标点标注 DOR或DIMORD替换标注系统变量 DOV或DIMOVER创建圆和圆弧的半径尺寸标注 DRA或DIMRAD在命令行创建和修改标注样式 DST或DIMSTY移动和旋转标注文字 DIMTED测量两点之间的距离和角度 DI将点对象或块沿对象的长度或周长等间隔排列 DIV绘制填充的圆和环 DO修改图像和其他对象的显示顺序 DR打开鸟瞰视图窗口 AV输入文字时在屏幕上显示 DT定义平行投影或透视视图 DV创建椭圆或椭圆弧 EL从图形删除对象 E将组合对象分解为对象组件 X以其他文件格式保存对象 EXP延伸对象到另一对象 EX通过拉伸现有二维对象来创建三维实体 EXT给对象加圆角 F创建根据特性选择有关对象时用到的过滤器列表 FI创建对象的命名选择集 G使用命令行创建选择集 -G用图案填充一块指定边界的区域 -H修改现有的图案填充对象 HE重生成三维模型时不显示隐藏线 HI以多种格式向 AutoCAD 图形文件中插入图像 IM使用命令行插入图像 -IM控制选定图像的亮度、对比度和褪色度 IAD向当前图形中定义并附着新的图像对象 IAT为单个图像对象创建新剪切边界 ICL向 AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件 IMP将命名块或图形插入到当前图形中 -I插入链接或嵌入对象 IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体 INF 从两个或多个实体或面域的交集创建组合实体或面域 IN管理图层 LA在命令行上执行 LAYER 命令 -LA创建一条引出线将注释与一个几何特征相连 LE或LEAD拉长对象 L创建、加载和设置线型 LT使用命令行创建、加载和设置线型 -LT显示选定对象的数据库信息 LI或LS设置线型比例因子 LTS把某一对象的特性复制到其他若干对象 MA将点对象或块按指定的间距放置 ME创建对象的镜像副本 MI创建多线 ML在指定方向上按指定距离移动对象 M从图纸空间切换到模型空间视口 MS创建多行文字 T或MT使用命令行创建多行文字 -T创建浮动视口和打开现有的浮动视口 MV创建对象的等距线，如同心圆、平行线和平行曲线 O设置运行对象捕捉模式并修改靶框大小 OS使用命令行设置运行对象捕捉模式并修改靶框大小 -OS移动显示在当前视口的图形 P使用命令行移动视口 -P插入剪贴板数据并控制数据格式 PA编辑多段线和三维多边形网格 PE创建二维多段线 PL将图形打印到绘图仪、打印机或文件 PLOT创建点对象 PO创建用多段线表示的正多边形 POL自定义 AutoCAD 系统参数的设置 PR显示打印图形的效果 PRE从模型空间视口切换到图纸空间 PS删除数据库中未用的命名对象，例如块或图层 PU退出 AutoCAD EXIT绘制矩形多段线 REC刷新显示当前视口 R刷新显示所有视口 RA重生成图形并刷新显示当前视口 RE重新生成图形并刷新所有视口 REA从选择的一组现有对象中创建面域对象 REG修改对象名 -REN创建三维线框或实体模型的具有真实感的渲染图像 RR沿轴旋转二维对象以创建实体 REV绕基点旋转对象 RO设置渲染系统配置 RPR在 X、Y 和 Z 方向等比例放大或缩小对象 SC从脚本文件执行一系列命令 SCR用剖切平面和实体截交创建面域 SEC列出系统变量并修改变量值 SET显示当前视口图形的着色图像 SHA用平面剖切一组实体 SL规定光标按指定的间距移动 SN创建二维填充多边形 SO检查图形中文字的拼写 SP创建二次或三次样条曲线 SPL编辑样条曲线对象 SPE移动或拉伸对象 S创建命名样式 ST用差集创建组合面域或实体 SU校准、配置、打开和关闭已安装的数字化仪 TA设置当前三维实体的厚度 TH控制对图纸空间的访问以及控制视口的行为 TI创建形位公差标注 TOL显示、隐藏和自定义工具栏 TO创建圆环形实体 TOR用其他对象定义的剪切边修剪对象 TR通过并运算创建组合面域或实体 UNI设置坐标和角度的显示格式和精度 -UN保存和恢复已命名的视图 -V设置图形的三维直观图的查看方向 -VP将块对象写入新图形文件 W创建三维实体使其倾斜面尖端沿 X 轴正向 WE将一个外部参照附加到当前图形中 XA将外部参照依赖符号绑定到图形 XB使用命令行执行XBINDW命令 -XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面 XC 创建无限长的直线，称为参照线 XL控制图形中的外部参照 XR使用命令行执行XREF命令 -XR放大或缩小当前视口对象的外观尺寸 Z二、水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯三、建筑设计图纸中的一些符号在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL 表示基础梁、TL表示是梯梁、DL表示是地梁，Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。

建筑结构设计术语和符号标准2.1 结构术语2.1.1 建筑结构ｂｕｉｌｄｉｎｇｓｔｒｕｃｔｕｒｅ组成工业与民用房屋建筑包括基础在内承重骨架体系。

为房屋建筑结构简称。

对组成建筑结构构件、部件，当其含义不致混淆时，亦可统称为结构。

2.1.1.1 建筑结构单元ｂｕｉｌｄｉｎｇｓｔｒｕｃｔｕｒａｌｕｎｉｔ房屋建筑结构中，由伸缩缝、沉降缝或防震缝隔开区段。

2.1.2 墙板结构ｗａｌｌ-ｓｌａｂｓｔｒｕｃｔｕｒｅ由竖向构件为墙体和水平构件为楼板和屋面板所组成房屋建筑结构。

2.1.3 框架结构ｆｒａｍｅｓｔｒｕｃｔｕｒｅ由梁和柱以刚接或铰接相连接成承重体系房屋建筑结构。

2.1.3.1 延性框架ｄｕｃｔｉｌｅｆｒａｍｅ梁、柱及其节点具有一定塑性变形能力，并能满足侧向变形要求框架。

2.1.4 板柱结构ｓｌａｂ-ｃｏｌｕｍｎｓｔｒｕｃｔｕｒｅ由水平构件为板和竖向构件为柱所组成房屋建筑结构。

如升板结构、无梁楼盖结构、整体预应力板柱结构等。

2.1.5 筒体结构ｔｕｂｅｓｔｒｕｃｔｕｒｅ由竖向悬臂筒体组成能承受竖向、水平作用高层建筑结构。

筒体分剪力墙围成薄壁筒和由密柱框架围成框筒等。

2.1.5.1 框架-筒体结构ｆｒａｍｅ-ｔｕｂｅｓｔｒｕｃｔｕｒｅ由中央薄壁筒与外围一般框架组成高层建筑结构。

2.1.5.2 单框筒结构ｆｒａｍｅｄｔｕｂｅｓｔｒｕｃｔｕｒｅ由外围密柱框筒与内部一般框架组成高层建筑结构。

2.1.5.3 筒中筒结构ｔｕｂｅｉｎｔｕｂｅｓｔｒｕｃｔｕｒｅ由中央薄壁筒与外围框筒组成高层建筑结构。

2.1.5.4 成束筒结构ｂｕｎｄｌｅｄｔｕｂｅｓｔｒｕｃｔｕｒｅ由若干并列筒体组成高层建筑结构。

2.1.6 悬挂结构ｓｕｓｐｅｎｄｅｄｓｔｒｕｃｔｕｒｅ将楼（屋）盖荷载通过吊杆传递到竖向承重体系建筑结构。

2.1.6.1 核心筒悬挂结构ｃｏｒｅｔｕｂｅｓｕｐｐｏｒｔｅｄｓｕｓｐｅｎｅｄｓｔｒｕｃｔｕｒｅ由中央薄壁筒作为竖向承重体系悬挂结构。
